Если вы работаете в сфере литья под давлением, вы знаете эту истину: отличная конструкция пресс-формы ничего не значит без дисциплинированного процесса испытаний. Испытание пресс-формы — это не просто изготовление нескольких образцов — это мост между проектированием и стабильным массовым производством. Пропустите шаг, и вам придется месяцами бороться с такими дефектами, как вспышка, короткие снимки или коробление.
Вот реальные ключевые моменты для успешного испытания плесени.

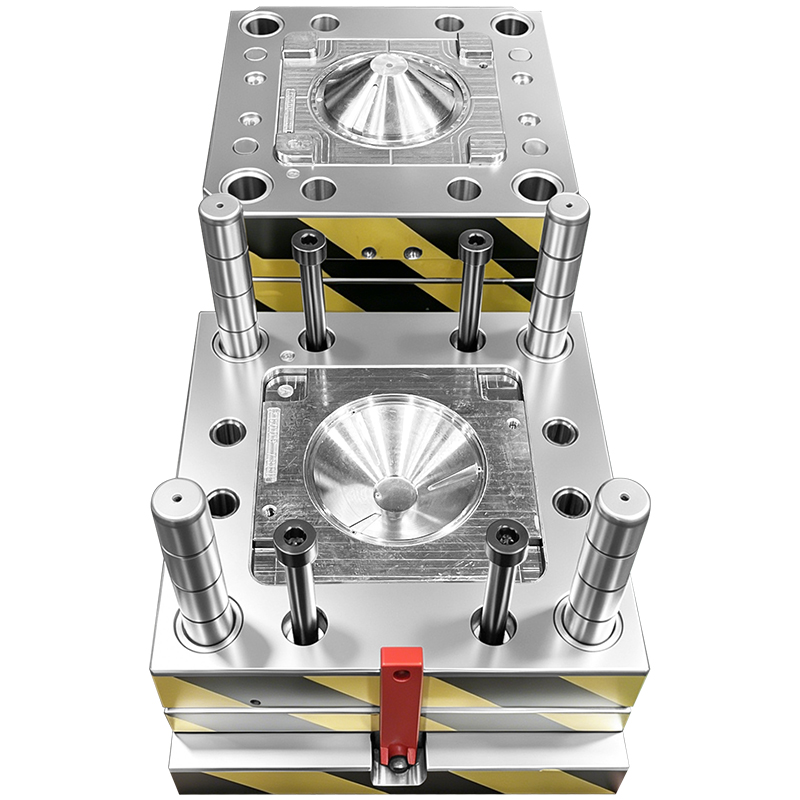

Проверка пресс-формы:
Проверьте чистоту линий разъема, направляющих, выталкивающих штифтов и каналов охлаждения. Любая грязь или повреждение испортят ваш процесс.
Вручную проверьте плавность движения ползуна и возврат выталкивателя (нет помех).
Подтвердите подключение водного канала и поток.
Соответствие машины:
Убедитесь, что толщина формы, установочное кольцо и отверстия для стержня выталкивателя соответствуют машине.
Проверьте усилие зажима (практическое правило: тоннаж ≥ выступающая площадь × давление в полости × коэффициент запаса прочности).
Размер выстрела должен составлять 30–80 % от теоретической мощности машины.
Материал:
Проверьте марку материала, партию и условия сушки (температуру/время). Мокрый материал = верный провал.
Температура ствола: начните с рекомендованного диапазона от среднего до низкого, чтобы избежать деградации материала.
Температура пресс-формы: используйте регулятор температуры пресс-формы в зависимости от потребностей материала (например, ПК требует высокой температуры пресс-формы, ПП может быть ниже).
Давление впрыска: начните с 60–70 % от максимального, чтобы избежать вспышки.
Скорость впрыска: Начинайте медленно , особенно на первом этапе через литник (предотвращает выброс струи и захват воздуха).
Подушка: оставьте подушку толщиной 5–10 мм (предотвращает выпадение винта).
Сделайте короткую серию инъекций – постепенно увеличивайте объем или скорость впрыска, чтобы увидеть фронт потока.
Газовые ловушки → отображаются в виде следов подгорания или неполного заполнения. Добавьте вентиляционные отверстия на линии разъема или выталкивающих штифтах.
Струя → змееподобный узор мимо ворот. Исправьте, замедлив скорость первой ступени или переместив ворота.
Дефект | Вероятные причины | Быстрые действия |
|---|---|---|
Flash (Burrs) | Низкое усилие зажима, высокое давление/скорость впрыска | Уменьшите давление/скорость, проверьте засоренность линии разъема. |
Следы/пустоты | Недостаточное давление уплотнения/удержания, маленький затвор | Увеличьте давление/время выдержки, увеличьте температуру формы/плавления. |
Сварные линии | Низкая температура расплава/формы, плохая вентиляция. | Поднимите температуру, добавьте вентиляцию, увеличьте скорость. |
Следы ожогов (дизельное топливо) | Сжатие захваченного воздуха | Уменьшите скорость последней ступени, добавьте вентиляционные отверстия |
Warpage | Неравномерное охлаждение, несбалансированная упаковка. | Оптимизируйте контур охлаждения, используйте поэтапный профиль насадки. |
Проверьте сбалансированность выброса – отсутствие белых пятен, трещин и изгибов.
Если выталкивающие штифты оставляют следы, добавьте больше штифтов, увеличьте площадь контакта или используйте мягкий разделитель формы (временно).
Убедитесь в надежности возврата : сломанные возвратные пружины или отсутствие принудительного возврата могут привести к поломке формы.
Запись данных не подлежит обсуждению. Записывать:
Полная таблица процесса (температура, давление, скорость, положение, время выдержки/охлаждения, цикл, амортизация)
Данные о качестве товара (размеры, вес, усадка, фото дефектов)
Предложения по модификации пресс-формы:
Предложите конкретные изменения: добавьте вентиляцию, модифицируйте ворота/литники, отрегулируйте линии охлаждения, увеличьте количество выталкивающих штифтов.
Измерьте реальную усадку – если она отличается от проектной, отрегулируйте размеры формы или процесс.
Выполните не менее 30 последовательных хороших бросков. Следите за дрейфом параметров (например, повышением температуры, нагревом масла).
Краткосрочная проверка Cpk – если значение ниже 1,33, ваше окно процесса слишком узкое. Пересмотрите настройки или конструкцию пресс-формы.
Используйте теплозащиту (горячие каналы, сопла, нагреватели форм).
Перед очисткой сопла или удалением формы сбросьте давление – втяните и продуйте вручную.
Во время зажима должна быть активна защита формы от низкого давления – форма должна открыться, если она столкнется с препятствием.
Выпускайте пары конструкционных пластиков (ПВХ, ПОМ и т. д.).
Испытание плесени – это не проверка удачи. Начинайте безопасно, наблюдайте за потоком, исправляйте дефекты путем модификации процесса или формы и всегда – всегда – записывайте, что сработало.
После того как вы подтвердите стабильное производство более 30 снимков с документированными настройками, вы будете готовы к массовому производству. Пропустите любой из этих шагов, и вы просто будете гадать.
