Вы когда-нибудь задумывались, как изготавливается пластиковый корпус вашего смартфона, приборная панель вашего автомобиля или жизненно важные медицинские шприцы? Ответ – литье под давлением. Это наиболее распространенный производственный процесс для производства пластиковых деталей в больших объемах. От простой игрушки до электронного компонента с высокими допусками — этот процесс обеспечивает невероятную последовательность и скорость.
По сути, литье под давлением заключается в том, что сырые пластиковые гранулы плавятся и помещаются под высоким давлением в прецизионную форму для литья пластмасс под давлением . Хотя концепция звучит просто, ее реализация требует глубокого понимания термодинамики, материаловедения и машиностроения. В этом руководстве мы подробно объясним, как работает этот процесс, почему прецизионная пластиковая форма для литья под давлением является «душой» операции и как отрасли промышленности достигают качества медицинского уровня в каждом цикле.
Чтобы понять, как это работает, мы должны сначала взглянуть на машину. Это не один инструмент, а совокупность синхронизированных систем. Большинство машин состоят из двух основных частей: узла впрыска и узла зажима.
Инъекционный блок действует как гигантский шприц. Он нагревает пластик и толкает его вперед. Зажимной блок удерживает прецизионную литьевую форму для литья пластмасс под воздействием огромного давления расплавленного пластика. Без мощного зажима две половинки формы разлетелись бы, что привело бы к «вспышке» — излишку пластика вытекла из швов.
Эксперты классифицируют эти машины по «тоннажу». Он представляет собой величину силы, которую может приложить зажимной узел. Для тонкостенных электронных деталей жизненно важна Если станок слишком мал для этой детали, качество неудовлетворительное; если он слишком велик, вы тратите энергию и деньги. высокоскоростная машина с точным контролем давления.
Как горсть пластиковых бусин превращается в готовый продукт? Это происходит в повторяемом цикле, который обычно занимает от 10 секунд до 2 минут.
Подача и плавление: необработанные пластиковые гранулы падают из бункера в нагретую бочку. Внутри вращается возвратно-поступательный шнек, измельчающий гранулы и продвигающий их вперед. Трение и внешние нагреватели превращают пластик в вязкую жидкость.
Инъекция: как только на передней части шнека накопится достаточное количество расплавленного пластика, он перестанет вращаться. Он действует как поршень и ударяется вперед, выталкивая жидкость в прецизионную форму для литья пластмасс под высоким давлением.
Упаковка и охлаждение: машина поддерживает давление, обеспечивая заполнение каждого уголка Затем деталь начинает остывать и затвердевать. пользовательской полости.
Выталкивание: зажим открывается, и выталкивающие штифты выталкивают готовую деталь из прецизионной литьевой формы для пластика . Цикл немедленно начинается снова.
Эффективность в этом цикле часто измеряется «длительностью цикла». В условиях высокоскоростного производства сокращение времени охлаждения даже на одну секунду может сэкономить производителю тысячи долларов при большом производственном цикле.

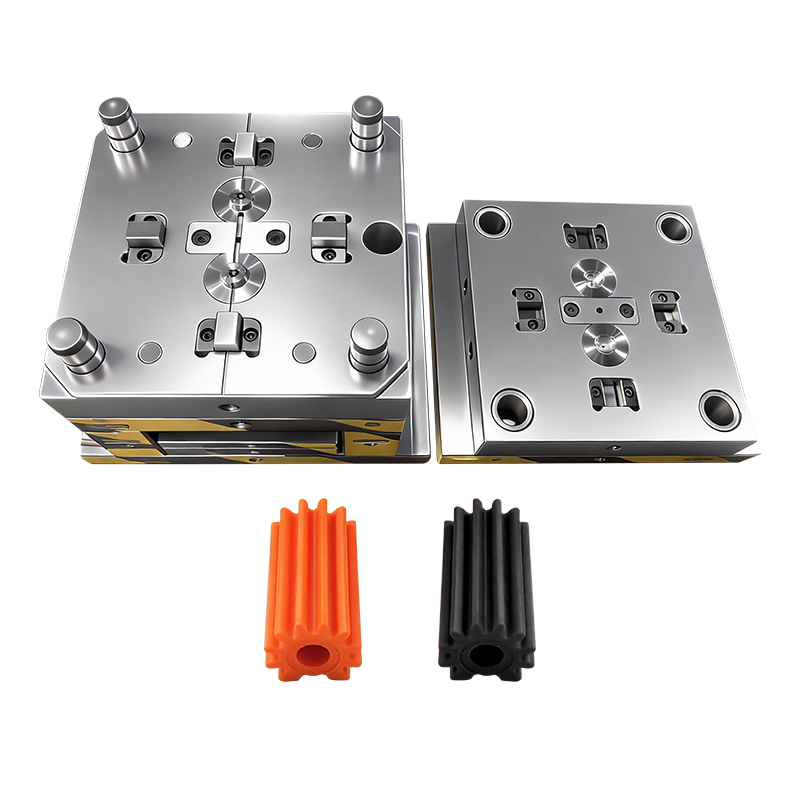

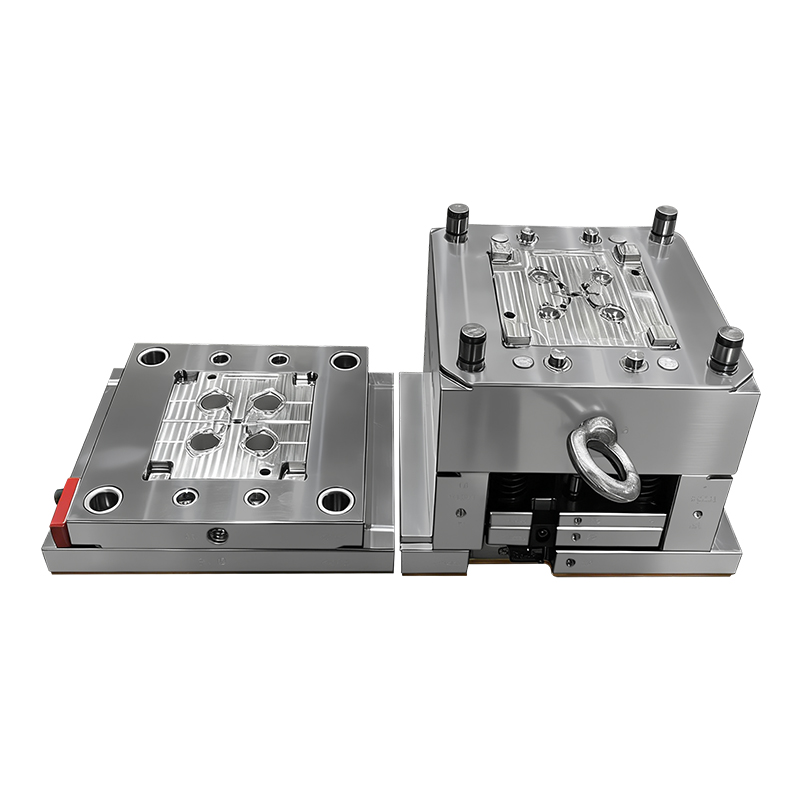

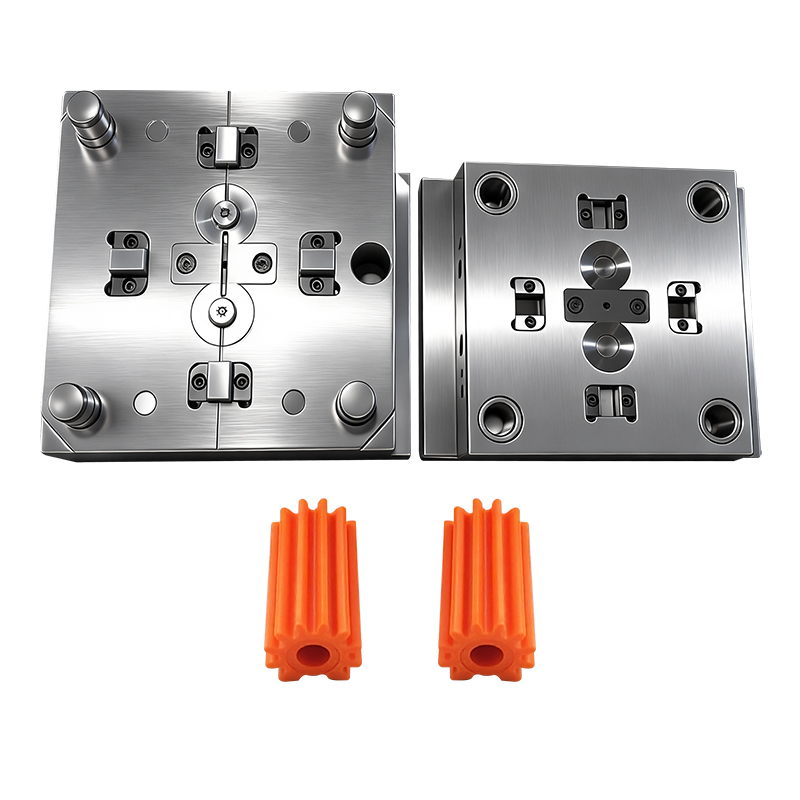

Пресс-форма — самая дорогая и важная часть всей установки. Это больше, чем просто полая форма; это сложная конструкция, изготовленная из закаленной стали или алюминия.
Когда мы говорим о прецизионной пресс-форме для литья пластмасс под давлением , мы имеем в виду инструмент, рассчитанный на высокие уровни допуска. Каждый миллиметр имеет значение. Если форма имеет толщину человеческого волоса, детали могут не подойти друг к другу в сборке. Это особенно актуально для корпусов электронных устройств, где внутренние зажимы и порты должны идеально совпадать.
Высококачественная форма Custom имеет внутренние каналы охлаждения. Через эти каналы течет вода или масло, отводя тепло от пластика. Это обеспечивает равномерное охлаждение детали. Если одна сторона остывает быстрее другой, пластик деформируется или «тонет», ухудшая размеры. Правильная конструкция системы охлаждения – это то, что отличает стандартный инструмент от шедевра высокоскоростного производства.
Не все формованные детали одинаковы. Некоторые требуют такого уровня детализации, которого не могут достичь стандартные машины. Именно здесь в игру вступает инженерия высокой допуска .
Пластик сжимается при остывании. Опытный дизайнер учитывает это при создании прецизионной пресс-формы для литья пластмасс . Они делают полость немного больше желаемой конечной части. Однако разные пластики сжимаются с разной скоростью. Полиэтилен сжимается иначе, чем поликарбонат. Поэтому нестандартная форма должна быть разработана с учетом конкретного материала.
Производителям электронных устройств нужны легкие, но прочные детали. Для этого необходимы тонкие стенки, поддерживаемые внутренними ребрами. Для инъекции пластика в эти крошечные пространства требуется огромное давление и прецизионная пресс-форма для литья пластмассы с идеальной вентиляцией . Если воздух попадет в глубокое ребро, он сожмется и нагреется, оставив на пластике «следы ожогов». Высокоточная вентиляция — отличительная черта инструмента профессионального уровня.
Выбор полимера определяет способ управления процессом литья под давлением. Мы делим материалы на две большие категории: термопласты и термореактивные материалы. В большинстве современных производств используются термопласты, поскольку их можно плавить и переплавлять, что делает их более индивидуальными и пригодными для вторичной переработки.
При производстве таких предметов, как хирургические инструменты или имплантаты, мы должны использовать полимеры Эти материалы проверяются на биосовместимость и должны выдерживать такие процессы стерилизации, как автоклавирование. медицинского назначения .
Для применения в медицинских целях точная пластиковая литьевая форма должна эксплуатироваться в чистом помещении, чтобы предотвратить загрязнение. Даже пылинка внутри корпуса может поставить под угрозу безопасность медицинского устройства.
Время – деньги в производстве. Высокоскоростное литье под давлением является вершиной отрасли, где основное внимание уделяется чрезвычайно короткому времени цикла для крупносерийных изделий, таких как крышки для бутылок или тонкостенные контейнеры.
Современные фабрики не полагаются на то, что люди будут выбирать детали из машин. Высокоскоростные роботы интегрированы с прецизионной пресс-формой для литья пластмасс . Как только зажим открывается, робот захватывает деталь и помещает ее на конвейер или непосредственно на упаковочную линию. Это исключает человеческий фактор и позволяет машине работать круглосуточно и без перерывов.
Чтобы увеличить производительность, мы не просто производим одну деталь за раз. Высокоскоростная прецизионная пресс-форма для литья пластмассы может иметь 16, 32 или даже 128 полостей. Это означает, что из одного «выстрела» пластика получается 128 деталей. Балансировка потока пластика, чтобы все полости заполнялись одновременно, — одна из самых сложных задач в производстве инструментов. Для этого требуется система «Hot Runner», которая удерживает пластик в расплавленном состоянии внутри каналов формы, чтобы исключить отходы.
Как мы узнаем, что деталь «хорошая»? В мире производства с высокими допусками просто «хорошо выглядеть» недостаточно. Мы используем научные принципы формирования для отслеживания данных.
Мы отслеживаем такие переменные, как «время застывания литника» и «вязкость». Используя датчики внутри прецизионной пресс-формы для литья пластмассы , мы можем видеть точное давление, которое пластик ощущает при входе в полость. Если давление падает, машина понимает, что деталь может быть «короткой», и автоматически отклоняет ее.
Детали электронных компонентов часто измеряются с помощью КИМ (координатно-измерительной машины) или оптического сканера. Эти инструменты сравнивают физическую деталь с исходной моделью 3D CAD. Если нестандартная деталь отклоняется более чем на допустимый высокий допуск (часто ±0,01 мм), процесс корректируется. Такой уровень контроля гарантирует, что каждая деталь из 100 000 единиц идентична.
Вредно ли литье под давлением для окружающей среды? Не обязательно. Отрасль движется к более индивидуальным и устойчивым решениям для сокращения выбросов углекислого газа.
Многие производители теперь добавляют «переизмельченный пластик» — остатки пластика от предыдущих циклов — обратно в сырье. Кроме того, мы наблюдаем рост производства биопластиков, полученных из кукурузы или сахарного тростника. Хотя эти материалы сложно обрабатывать в прецизионных литьевых формах для пластика , они представляют собой экологически чистую альтернативу пластикам на основе нефти.
Старые гидравлические машины потребляли много энергии. Современные полностью электрические термопластавтоматы гораздо более энергоэффективны. Они обеспечивают лучший контроль над деталями с высокими допусками и работают намного тише. Для завода, стремящегося получить «зеленую» сертификацию, переход на электрические машины и оптимизация высокоскоростного цикла для сокращения отходов — это путь вперед.
Литье под давлением — это захватывающее сочетание грубой силы и чрезвычайной деликатности. Для заполнения требуется огромное давление точной формы для литья пластмассы , но при этом он может производить детали с настолько мелкими деталями, что они невидимы невооруженным глазом. Нужен ли вам катетер медицинского назначения или электронный разъем высокой точности , успех вашего проекта зависит от качества инструмента и опыта формовщика. Поняв механизм, материал и особенности формы, вы сможете раскрыть весь потенциал этого производственного титана.
Вопрос: Может ли литье под давлением обрабатывать сложные формы? А: Да. Используя «ползуны» и «подъемники» в индивидуальной конструкции пресс-формы, мы можем создавать отверстия, подрезы и резьбу. Если вы можете представить это в 3D, мы, вероятно, сможем его слепить.
Вопрос: В чем разница между литьем под давлением и 3D-печатью? Ответ: 3D-печать отлично подходит для прототипов небольшого объема. Литье под давлением предназначено для крупносерийного производства. После изготовления прецизионной пресс-формы для литья пластмассы стоимость детали становится намного ниже, а скорость намного выше, чем при 3D-печати.
На нашем предприятии мы не просто «изготавливаем детали» — мы разрабатываем решения. Я своими глазами видел, как хорошо изготовленная прецизионная пресс-форма для литья пластмасс под давлением может изменить производственные мощности предприятия. Наш завод оснащен более чем 50 современными термопластавтоматами, от крупнотоннажных до специализированных высокоскоростных электрических моделей. Мы гордимся своей способностью поддерживать высокие стандарты допуска на протяжении миллионов циклов, гарантируя, что каждый производимый нами электронный компонент или устройство медицинского класса соответствует самым строгим мировым сертификатам.
Наша сила – в собственном инструментальном цехе. Мы не передаем душу вашего проекта на аутсорсинг. Наши мастера-инструментальщики изготавливают каждую индивидуальную форму, используя прецизионное швейцарское оборудование с ЧПУ и электроэрозионную обработку. Такая вертикальная интеграция позволяет нам переходить от проектирования к производству быстрее, чем наши конкуренты, сохраняя при этом расходы под контролем. Сотрудничая с нами, вы получаете доступ к многолетнему опыту в выборе материалов и анализу текучести пресс-форм. Мы стремимся помочь вам масштабировать ваше видение с качеством и надежностью, которые может обеспечить только ведущий партнер-производитель.
