Если вы когда-либо держали зубную щетку с мягкой резиновой ручкой или использовали высококачественный пульт от телевизора со встроенными кнопками, вы столкнулись с великолепием двухэтапного литья под давлением . Этот передовой производственный процесс позволяет инженерам объединять два разных термопластических материала в одну интегрированную деталь в течение одного машинного цикла. Это устраняет необходимость вторичной сборки, которая часто приводит к ошибкам и дополнительным затратам.
Чтобы понять, что такое двухкомпонентная форма , нужно не ограничиваться простым формованием пластика. Речь идет о химии, механическом соединении и высокоточном машиностроении. Впрыскивая основной материал, а затем формуя его со второй подложкой, мы создаем продукты, которые более долговечны, эстетичны и эргономичны. В этом руководстве рассматриваются механизмы, преимущества и экспертные знания, лежащие в основе этой важной современной технологии производства.
Основная цель двухэтапного литья под давлением (также известного как многоэтапное или двухэтапное литье под давлением) состоит в создании детали из нескольких материалов за одну операцию. В отличие от традиционного формования, при котором техник перемещает деталь с одной машины на другую, двухзаходная форма остается в одном специализированном прессе. В этой установке используются два отдельных блока впрыска и вращающаяся пластина или индексная пластина.
Сначала машина впрыскивает «подложку» — обычно жесткий термопласт , который образует структурный каркас детали. Как только первая порция затвердевает, форма открывается, и внутренняя пластина поворачивается на 180 градусов. Затем срабатывает второй блок впрыска, покрывая определенные области первой детали вторым материалом, часто силиконом медицинского назначения или мягким на ощупь TPE (термопластичным эластомером).
Удерживая деталь внутри формы на обоих этапах, мы обеспечиваем высокую точность выравнивания. Они никогда не покидают контролируемую среду инструмента. Это предотвращает загрязнение или проблемы с охлаждением, которые возникают, когда детали обрабатываются вручную между кадрами. Для крупносерийной бытовой электроники такая последовательность является разницей между ощущением премиум-класса и дешевым, свободным продуктом.
Почему ведущие производители предпочитают двухгнездные формы более дешевым одногнездным альтернативам? Ответ заключается в долгосрочной рентабельности инвестиций и целостности продукта. Хотя первоначальная стоимость оснастки выше, цена за единицу и показатели производительности часто оправдывают инвестиции.
В процессе двухэтапного литья под давлением два материала связываются на молекулярном уровне. Поскольку вторая порция вводится, пока первая еще теплая (но структурно прочная), они сливаются вместе. Это создает связь, которая намного прочнее, чем при использовании клея или механических креплений. Это делает конечный продукт водонепроницаемым и устойчивым к отслаиванию, что жизненно важно для устройств медицинского назначения , которые подвергаются частой стерилизации.

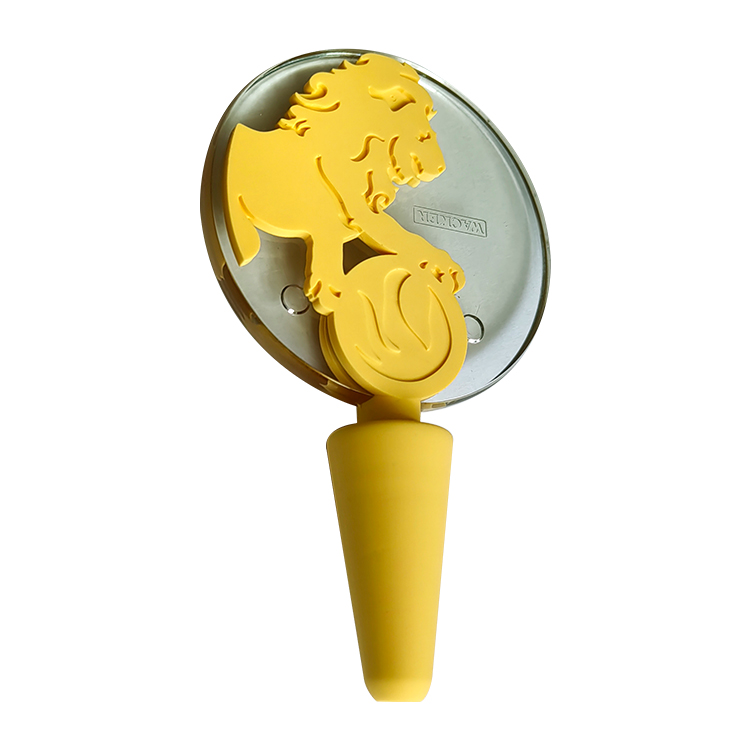

Мы используем эту технологию для создания прозрачных окон в непрозрачных корпусах, разноцветных логотипов, которые никогда не стираются, и встроенных прокладок, которые невозможно потерять. Это позволяет дизайнерам экспериментировать с нестандартными текстурами и цветами, не беспокоясь о том, как детали будут сочетаться друг с другом позже. В мире быстрого прототипирования это позволяет сразу создавать сложные детали, которые выглядят и функционируют как готовые розничные товары.
Для успешного двухэтапного литья под давлением оба материала должны иметь одинаковые температуры плавления или быть расположены в такой последовательности, чтобы материал с более высокой температурой впрыскивался первым. Распространенные пары включают АБС с ТПУ или поликарбонат с силиконом. Когда мы разрабатываем бытовую электронику , мы отдаем предпочтение материалам, устойчивым к кожному жиру и обеспечивающим мягкое сцепление, сохраняя при этом жесткий каркас.
Успешное соединение происходит, когда полимерные цепи второго слоя смешиваются с поверхностью первого. Мы часто используем специальные смеси смол для усиления этой «клейкости». Если соединение не идеальное, деталь может выйти из строя во время термоциклирования (расширение и сжатие в разную погоду).
Когда химическое соединение невозможно из-за конструктивных ограничений, мы проектируем «механические замки». Мы проектируем небольшие отверстия или подрезы в первой порции, чтобы вторая порция термопласта проходила через них, эффективно «приклеиваясь» к основанию. Это обеспечивает прочное соединение даже между несовместимыми пластиками.
Универсальность двухшаговой пресс-формы делает ее незаменимой в отраслях, где отказ невозможен, а удобство использования имеет решающее значение.
В медицинской сфере чистота превыше всего. Двухэтапная литьевая деталь устраняет «линии разделения» и зазоры, в которых могут скрываться бактерии. Мы используем его для создания хирургических ручек медицинского назначения , которые устойчивы к скольжению, но при этом выдерживают воздействие агрессивных химических салфеток. Высокая точность процесса гарантирует, что маркировка дозировки или встроенные пломбы соответствуют строгим нормативным допускам.
От чехлов для смартфонов до портативных фитнес-трекеров — двухэтапное литье под давлением используется повсюду. Это позволяет нам интегрировать «живые петли» и водонепроницаемые кнопки непосредственно в раму. Что касается бытовой электроники , мы уделяем особое внимание методам тонкостенного формования, которые сохраняют вес устройств, обеспечивая при этом амортизацию мягкой внешней оболочки.
Как руководитель отдела закупок или проектирования, вы должны решить, ли первоначальная стоимость стоит Это решение обычно зависит от объема производства и сложности детали. двухкомпонентной пресс-формы .
Хотя инструмент для литья под давлением с двумя порциями может стоить на 30–50 % дороже, чем две отдельные формы для литья под давлением, вы значительно экономите на вторичной рабочей силе. Вам не нужна бригада, чтобы соединить детали вместе, и вам не нужна чистая комната для нанесения клея.
Если вы находитесь на этапе быстрого прототипирования , вы можете начать с формования, чтобы доказать концепцию. Однако, как только вы перейдете к массовому производству, переход на двухзаходную пресс-форму снизит процент брака. Поскольку процесс полностью автоматизирован, фактор «человеческой ошибки» исключен, что приводит к гораздо более высокому выходу высокоточных деталей.
Большой объем: более 50 000 деталей почти всегда предпочтительнее двухэтапной обработки.
Сложная геометрия: если сборка затруднена, решением может стать двухзарядная система.
Жесткие допуски: 2 выстрела обеспечивают наилучшее выравнивание.
Ни один производственный процесс не обходится без препятствий. При двухэтапном литье под давлением проблемы обычно связаны с разработкой инструмента и управлением температурным режимом.
Поскольку вы впрыскиваете горячий пластик в деталь, которая уже частично остыла, вам необходимо управлять «деформацией». Если первый выстрел недостаточно охлажден, второй может деформировать его. Если будет слишком холодно, связь не будет такой сильной. Эксперты используют сложный анализ текучести пресс-формы, чтобы прогнозировать эти температуры еще до того, как сталь будет разрезана.
Метод вращения выбираем исходя из размера детали. Системы с вращающимися плитами являются стандартными для более крупных деталей, тогда как индексирующие сердечники лучше подходят для небольших высокоточных компонентов, встречающихся в бытовой электронике . Выбор неправильного метода может привести к увеличению времени цикла и повышенному износу машины.
«Ворота» — это место, где пластик входит в форму. При двухэтапном литье под давлением размещение литников является изящным искусством. Вы должны спрятать ворота, чтобы они не испортили внешний вид потребительского продукта Custom , и в то же время обеспечить равномерное заполнение полости пластиком. Мы часто используем задвижки-клапаны для управления потоком с предельной точностью.
Мир двухэтапного литья под давлением развивается. Мы наблюдаем движение к использованию переработанного термопластика для внутренней подложки и первичного материала только для внешней «оболочки».
Используя двухзаходную форму , мы можем получить перешлифованный пластик (переработанный пластик) внутри красивого внешнего вида. Это снижает выбросы углекислого газа от бытовой электроники , не жертвуя при этом ощущением «премиумности». Это также облегчает переработку деталей в конце их срока службы, поскольку они изготовлены из совместимых семейств полимеров, которые не нужно разделять.
Сейчас мы наблюдаем трех- и четырехэтапные процессы. Представьте себе устройство медицинского класса с жестким корпусом, прозрачным окном, мягкой ручкой и светящейся в темноте защитной полосой — и все это сделано на одной машине. Это будущее высокоточного производства.

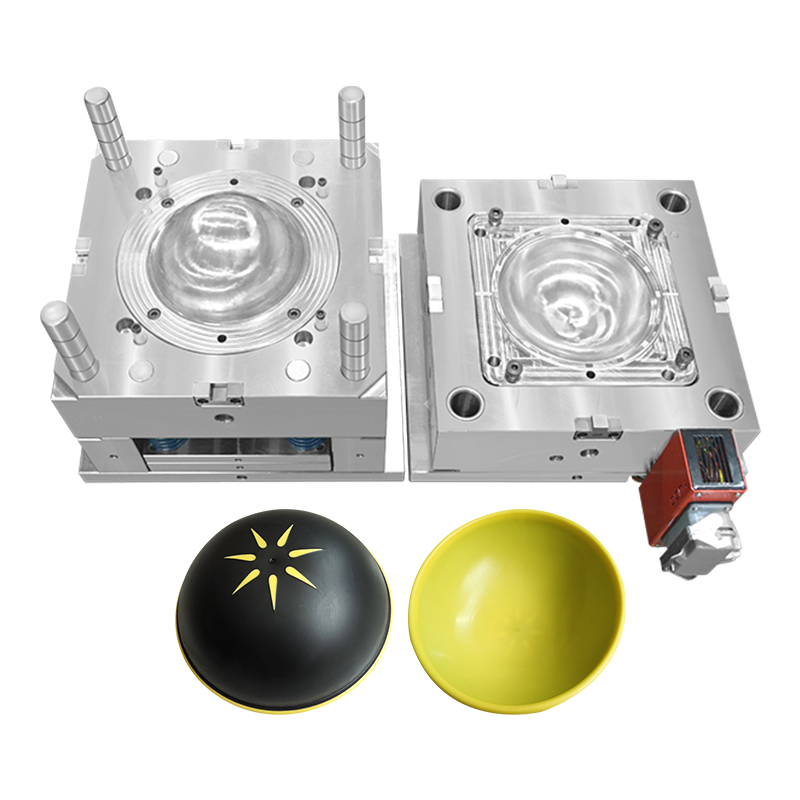

Приобретая двухкомпонентную форму , вы не просто покупаете инструмент; вы покупаете процесс. Качество стали, точность обработки на станке с ЧПУ и мастерство проектировщика пресс-формы — все это определяет качество конечной детали.
Для проектов медицинского назначения пресс-форма должна быть изготовлена на предприятии, соответствующем стандартам ISO 13485. Это гарантирует отслеживаемость каждой детали и биосовместимость используемых термопластических материалов.
Высококачественный поставщик не просто отправит инструмент Они предоставят полный образец отчета T1, включая данные КИМ (координатно-измерительной машины), чтобы доказать . высокую точность . Это особенно важно для бытовой электроники , где зазор в 0,1 мм может ощущаться рукой пользователя.
Двухэтапное литье под давлением является золотым стандартом для создания высокопроизводительных деталей из различных материалов. Инвестируя в двухкомпонентную форму , вы открываете мир возможностей индивидуального дизайна, превосходной прочности соединения и долгосрочной экономии средств. Независимо от того, разрабатываете ли вы новый прорыв в области медицинского оборудования или изящную деталь бытовой электроники , этот процесс обеспечивает высокую точность и долговечность, необходимые современным потребителям. Это превращает сложную задачу сборки в оптимизированное одноэтапное производственное решение.
Вопрос: Могу ли я использовать два разных цвета одного и того же пластика в двухшаговой форме? А: Да! Это очень распространенный вариант использования для создания постоянных логотипов или прозрачных «окон» в корпусе без использования отдельных частей.
Вопрос: Каково время выполнения заказной двухшаговой формы? О: Обычно это занимает 8-12 недель. Поскольку инструмент имеет вращающийся механизм и два набора полостей, он более сложен, чем стандартная форма.
Вопрос: Подходит ли двухэтапное литье под давлением для небольших производственных партий? О: Обычно нет. Из-за высокой стоимости специализированной двухступенчатой формы и настройки машины она лучше всего подходит для объемов, где экономия рабочей силы может компенсировать первоначальные инвестиции.
