Добро пожаловать на передний край производства пластмасс, где точность — это не просто цель, а абсолютная необходимость. Мы говорим о литье под давлением с допусками ±0,005 мм (5 микрон или 0,0002 дюйма) — спецификации, которая расширяет границы возможностей полимерных материалов.
Чтобы представить это в перспективе:
В 10 раз тоньше человеческого волоса (обычно 70–100 микрон).
Сопоставимо с точностью позиционирования оборудования для полупроводниковой литографии.
Область, где материаловедение встречается с нанотехнологиями
Это не стандартное литье под давлением. Это микроформование или сверхточное формование — специализированная дисциплина, обслуживающая отрасли, где сбой невозможен.
Здесь находятся самые требовательные приложения. Любое отклонение размеров приводит к неправильному расчету пути света, искажению изображения или потере сигнала.
Реальные приложения:
Втулки для оптоволоконных наконечников: керамические (часто диоксид циркония) компоненты, которые выравнивают оптические волокна, требуют контроля концентричности отверстия и диаметра в пределах ± 1 микрона, чтобы минимизировать потери сигнала в соединениях.
Массив линз для LiDAR и оптической связи: точность профиля поверхности и однородность шага напрямую определяют производительность системы.
Объективы камер смартфонов: многоэлементные асферические линзы, поверхность которых достигает гладкости нанометрового уровня.
Где микроны отделяют успех медицинских вмешательств от осложнений.
Реальные приложения:
Микрофлюидные чипы для диагностики на месте оказания медицинской помощи: допуски по ширине и глубине каналов контролируют динамику жидкости для точных биологических анализов.
Компоненты для минимально инвазивных хирургических инструментов: Детали для систем доставки сердечно-сосудистых стентов или офтальмологических инструментов, где размер и точность имеют решающее значение.
Механизмы инсулиновой помпы: миниатюрные шестеренки и ходовые винты, которые доставляют точные дозы лекарств.
Поскольку устройства уменьшаются, их внутренние компоненты должны следовать этому примеру с предельной точностью.
Реальные приложения:
Тестовые разъемы и разъемы для микросхем: копланарность и расположение контактов на микронном уровне обеспечивают надежный контакт с элементами наноразмерной схемы.
Межплатные разъемы в мобильных устройствах: при шаге до 0,2 мм размеры корпуса должны быть идеальными, чтобы предотвратить короткое замыкание.
Компоненты жесткого диска: Подвесные узлы для головок чтения/записи.
Микрошестерни для часовых механизмов и микроробототехники: размеры модулей менее 0,1 требуют точности профиля зубьев, не уступающей металлическим шестерням.
Компоненты метрологических приборов: Детали для микрометров, манометров и сборок датчиков.
Достижение такого уровня точности требует идеального согласования трех важнейших элементов:
Стандартные смолы этого не сделают. Материалы выбора:
Жидкокристаллические полимеры (LCP): чрезвычайно низкая, предсказуемая усадка.
Полифениленсульфид (PPS): отличная стабильность размеров при высоких температурах.
Высокостеклонаполненные компаунды (50-65%): минимальная изотропная усадка.
PEEK и PEI: для медицинских и высокотемпературных применений.
Эти материалы должны быть одинаковыми от партии к партии, чтобы швейцарский часовщик одобрительно кивнул.

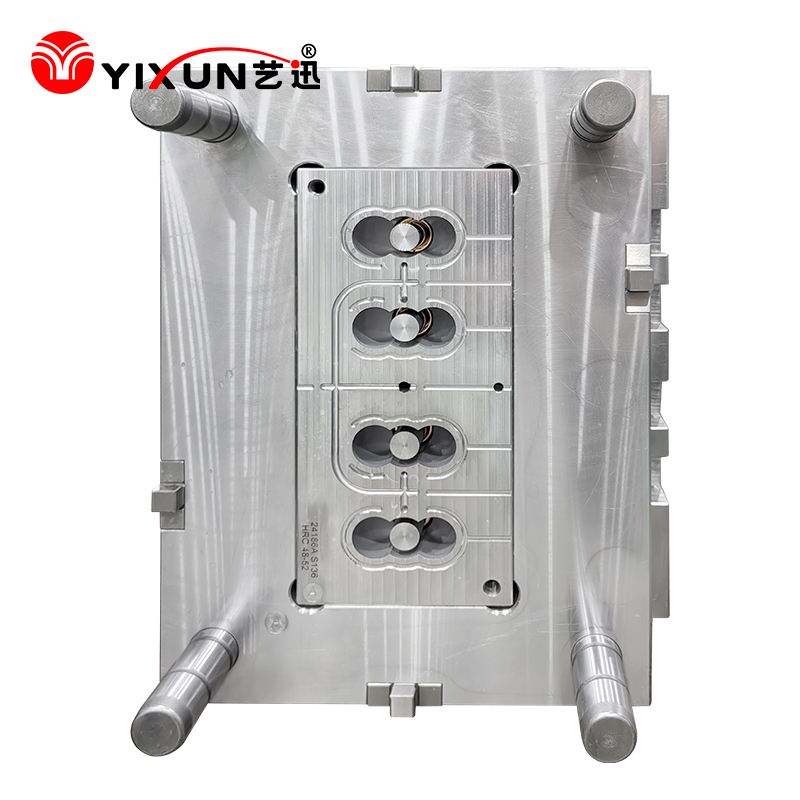

Пресс-форма — это не просто инструмент, это прецизионный инструмент, который стоит в 5–20 раз дороже обычных форм.
Ключевые особенности:
Материалы: пресс-формы премиум-класса (S136, NAK80) с исключительной полируемостью и термической стабильностью.
Производство: сверхточная обработка с использованием микроэрозионной обработки, лазерной абляции и алмазного точения.
Контроль температуры: многозонные, быстродействующие системы, поддерживающие однородность ±0,5°C.
Обработка поверхности: DLC-покрытия или никелирование для обеспечения износостойкости и антиадгезионных свойств.
Машины: Полностью электрические или гибридные прессы с замкнутым контуром управления по каждой оси.
Окружающая среда: Производство в чистых помещениях с контролем температуры ±1°C и влажности ±5%.
Мониторинг: датчики давления в полости, инфракрасная термография и SPC в реальном времени.
Последующая обработка: отжиг для снятия напряжений в точно контролируемых печах.
Проверка таких допусков требует собственных технологических вложений:
Координатно-измерительные машины (КИМ) с субмикронными датчиками
Оптические компараторы и интерферометры белого света
Микро-КТ-сканеры для проверки внутренних функций
Метрологические лаборатории с климат-контролем, отделенные от производства
Прежде чем определять такие допуски, задайте следующие важные вопросы:
Это функционально необходимо? Действительно ли этот параметр влияет на производительность, или же хитрость конструкции (защелкивающиеся посадки, совместимые механизмы) может обеспечить необходимую функцию с меньшими допусками?
Какие функции действительно в этом нуждаются? Обычно такой точности требуют только 1-2 критических размера. Четко отметьте их на рисунках как «КРИТИЧЕСКИЕ».
Какой размер детали? Для компонентов толщиной менее 10 мм это может быть осуществимо. Для деталей диаметром более 50 мм это часто физически невозможно из-за совокупной усадки материала.
Каков бюджет? Подготовьтесь к:
Стоимость оснастки: $50 000–$500 000+.
Затраты на детали: в 10–100 раз выше обычного литья под давлением.
Срок выполнения: 3-6 месяцев на разработку.
Минимальные количества: часто исчисляются тысячами, чтобы оправдать установку.
Мы наблюдаем захватывающие события:
Датчики внутри формы и адаптация процесса на основе искусственного интеллекта для корректировки в реальном времени.
Микроформование из нескольких материалов, сочетающее жесткие и гибкие полимеры.
Биоразлагаемые полимеры, отвечающие требованиям медицинской точности.
Аддитивное производство вставок пресс-форм с конформным охлаждением для лучшего термоконтроля
Литье под давлением с допуском ±0,005 мм представляет собой вершину обработки полимеров — сочетание материаловедения, точного машиностроения и тщательного контроля процесса. Хотя это и не для каждого проекта, оно позволяет использовать технологии, которые меняют наш мир: более быструю связь, минимально инвазивную медицину и все более мощную микроэлектронику.
Для тех, кто решается заняться этой сферой, успех приходит благодаря раннему сотрудничеству со специалистами, реалистичным ожиданиям и уважению к огромным техническим проблемам. В мире сверхточного литья нет места аппроксимации — нужно только совершенство.
