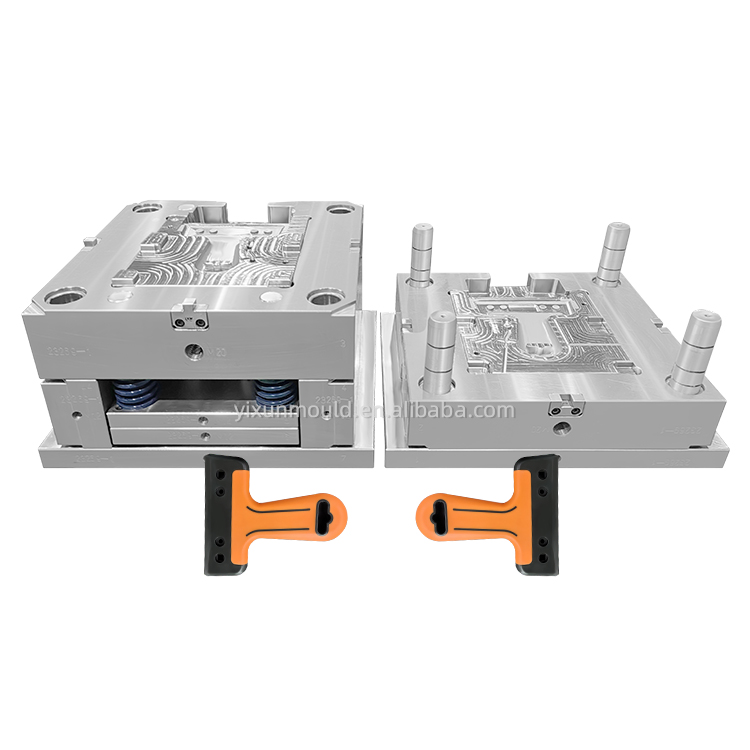

Этап оснастки остается наиболее капиталоемким этапом в современном производстве пластмасс. Это несет в себе значительный финансовый риск для предприятий, выводящих на конкурентные рынки новые физические продукты. Вы должны сделать этот шаг правильно с первого раза, чтобы избежать потери огромных объемов капитала в дальнейшем. Инженеры фиксируют почти 80 процентов конечного качества детали на начальном этапе проектирования. Это предварительное планирование также определяет продолжительность производственного цикла и окончательную стоимость единицы продукции. Если вы поторопитесь с этим важным этапом проверки, вы столкнетесь с бесконечными препятствиями в последующем производстве. Для создания высокоточной пресс-формы необходимо выйти далеко за рамки базовой геометрии детали. Мы должны глубоко погрузиться в расширенную термическую динамику, сложное поведение полимеров и строгие критерии оценки поставщиков. Эти технические факторы в конечном итоге определяют ваш долгосрочный производственный успех. В этом подробном руководстве рассматриваются скрытые механизмы инструментальной архитектуры и расширенные рабочие процессы цифровой проверки. Вы откроете для себя практические инженерные стратегии, позволяющие эффективно оптимизировать детали перед резкой дорогой стали.
Предварительная проверка экономит капитал: строгое проектирование для обеспечения технологичности (DFM) и моделирование устраняют необходимость дорогостоящих модификаций инструмента после обработки.
Управление температурным режимом означает точность: передовые схемы охлаждения определяют стабильность размеров и скорость цикла.
Оценка партнера имеет значение: надежный партнер по инструментам отдает приоритет прозрачной оценке рисков, а не минимальному первоначальному предложению.
Вместо того, чтобы сосредотачиваться исключительно на первоначальных котировках, компании должны уделять приоритетное внимание долгосрочной рентабельности производства. Тщательно разработанная конструкция пресс-формы для литья пластмасс под давлением значительно снижает количество дорогостоящих отходов на заводе. Это сводит к минимуму непредвиденные простои машины, вызванные поломкой выталкивающих штифтов или истиранием. Это также значительно продлит срок службы вашего инструмента. Каждое техническое решение, принятое на этом этапе, проходит через весь жизненный цикл производства. Здесь нельзя позволить себе срезать углы.
Далее мы должны внимательно изучить экономику времени цикла. На первый взгляд доля секунды может показаться совершенно незначительной. Однако сокращение циклов охлаждения и извлечения всего на 0,5 секунды экспоненциально увеличивает окупаемость инвестиций. Это масштабирование становится массовым при больших объемах производства, достигающих миллионов. Более быстрые циклы означают, что вы производите значительно больше деталей за смену. Вы потребляете меньше электроэнергии на единицу. Ваши общие накладные расходы существенно снизятся.
Кроме того, плохая архитектура инструментов непосредственно приводит к распространенным производственным дефектам на последующих этапах производства. Вы можете столкнуться с неприятными впадинами, серьезными структурными деформациями, чрезмерным засветом по краям или неполными короткими кадрами. Эти неудачи моментально портят косметические поверхности. Они также ставят под угрозу внутреннюю структурную целостность вашего формованного изделия. В конечном итоге погоня за этими стойкими дефектами отодвигает запланированное время вывода продукта на рынок на несколько месяцев. Проактивный инженерный подход полностью предотвращает эти фатальные недостатки.
Таблица влияния сокращения времени цикла (на основе 1 миллиона деталей)
Исходное время цикла | Оптимизированное время цикла | Экономия времени на деталь | Всего сэкономлено производственных часов |
|---|---|---|---|
20,0 секунд | 19,5 секунд | 0,5 секунды | 138 часов |
15,0 секунд | 14,0 секунд | 1,0 секунды | 277 часов |
12,0 секунд | 10,0 секунд | 2,0 секунды | 555 часов |
То, как расплавленный полимер попадает в стальную полость, полностью определяет качество конечной детали. Вы должны тщательно оценить конфигурации горячих и холодных каналов. Горячие каналы поддерживают пластик полностью расплавленным внутри нагретого коллектора инструментов. Они идеально подходят для крупных коммерческих запусков. Они полностью исключают ненужную трату материала рабочего колеса за цикл. Холодные каналы остаются конструктивно более простыми и их гораздо дешевле построить на начальном этапе. Однако каждый цикл они производят твердый лом. Вы должны сбалансировать эти механические факторы с вашими косметическими требованиями и затратами на материалы.
Кроме того, логика расположения ворот остается абсолютно важной для обеспечения точности. Правильное размещение обеспечивает оптимальную скорость сдвига при движении расплавленного пластика. Он эффективно предотвращает появление визуальных дефектов, таких как покраснение ворот, на хорошо видимых потребительских поверхностях. Инженеры часто стратегически прячут ворота на некосметических нижних поверхностях. Они используют краевые ворота для плоских деталей, дополнительные ворота для автоматической обрезки или ворота кешью для сложных геометрических форм.
На охлаждение обычно приходится более 70 процентов всего цикла литья пластмассы. Традиционные прямолинейные каналы охлаждения часто не могут обеспечить сложную внутреннюю геометрию. Сегодня дальновидные инженеры быстро переходят на конформные каналы охлаждения. Эти усовершенствованные тепловые пути идеально физически охватывают сложную геометрию детали. Мы часто производим эти сложные каналы, используя передовые методы 3D-печати металлом, такие как прямое лазерное спекание металла (DMLS).
Эта равномерная термическая экстракция предотвращает появление неравномерных пятен охлаждения. Он предотвращает деформацию формованных деталей при их затвердевании в полости. Достижение турбулентного потока внутри этих линий охлаждения максимизирует эффективность теплопередачи. Конформное охлаждение напрямую влияет на вашу способность последовательно достигать жестких допусков на размеры при больших производственных партиях.
Вы не можете просто извлечь идеально вертикальную деталь из твердой стальной полости. Углы уклона представляют собой абсолютную механическую необходимость для плавного выпуска детали. Они предотвращают агрессивное повреждение поверхности и глубокие царапины на этапе выброса. Обычно мы рекомендуем уклон от 1 до 2 градусов для стандартных гладких поверхностей. Сильно текстурированные поверхности требуют значительно более высоких углов уклона. Например, для тяжелой текстуры EDM может потребоваться уклон в 5 градусов, чтобы предотвратить перетаскивание поверхности.
Кроме того, инженеры должны тщательно сбалансировать расположение выталкивателя по всей поверхности детали. Слишком малое количество штифтов приводит к немедленной деформации детали во время выброса. Теплый пластик просто сгибается под действием концентрированной механической силы. Плохо расположенные булавки оставляют заметные следы на косметических лицах. Вы должны равномерно распределять силы выброса по прочным геометрическим элементам, таким как внутренние ребра, выступы или толстые стенки.
DFM устраняет опасный технический разрыв между CAD-файлом проектировщика продукта и реальными производственными реалиями. Вы можете создать визуально красивую деталь на экране своего компьютера. Однако в реальности это может быть физически невозможно сформировать. DFM заранее выявляет скрытые поднутрения, излишне толстые поперечные сечения и сложные конфликты инструментов. Инженеры систематически решают эти проблемы, прежде чем завершить окончательный проект стали.
Прежде чем приступить к физической обработке, инженеры в значительной степени полагаются на анализ текучести пресс-формы . Это специализированное программное обеспечение для моделирования точно прогнозирует точные схемы заполнения полостей. Он отображает динамический фронт течения высоковязкого расплавленного пластика. Он легко идентифицирует потенциальные воздушные ловушки. Он также отображает серьезные структурные уязвимости, такие как слабые линии сварных швов на стыке двух фронтов потока.
Заслуживающие доверия производители рассматривают эти программные инструменты как жизненно важные маркеры доверия. Они прозрачно делятся необработанными отчетами о моделировании со своими клиентами. Они используют эти научные отчеты для логического обоснования необходимых итераций дизайна. Они никогда не используют их для произвольных финансовых продаж. Вам следует строго требовать просмотра этих подробных визуализаций. Они показывают ожидаемые перепады давления и необходимый тоннаж зажимов, прежде чем вы вложите средства.
Неровные стенки быстро разрушают целостность детали на этапе охлаждения. При проектировании необходимо тщательно учитывать равномерную толщину стенок. Равномерные стенки обеспечивают равномерную скорость охлаждения по всей пластиковой детали. Они обеспечивают очень предсказуемую скорость усадки во время затвердевания. Эта строгая практика эффективно смягчает серьезные структурные деформации и следы утопления.
Когда вы сталкиваетесь с необходимыми толстыми секциями, вам следует использовать агрессивную стратегию удаления керна. Выдалбливание толстых участков экономит дорогой полимерный материал. Это также обеспечивает долговременную стабильность размеров, предотвращая появление внутренних пустот. Вы можете умело добавить внутренние ребра, чтобы сохранить прочность конструкции, сохраняя при этом основные стенки исключительно тонкими.
Пластмассы естественным образом сжимаются по мере охлаждения от высоких температур обработки. Каждый уникальный полимер демонстрирует совершенно разную объемную скорость усадки. Полукристаллические материалы сжимаются гораздо агрессивнее, чем стандартные аморфные материалы. Например, делрин может дать усадку 0,025 дюйма на дюйм, а поликарбонат — всего 0,006 дюйма на дюйм. Поэтому точные размеры полости инструмента необходимо масштабировать математически. Это точное расширение точно учитывает точную скорость усадки выбранной вами смолы. Если вы неправильно рассчитаете этот математический коэффициент, готовые детали мгновенно не пройдут проверку размеров.
Вы должны напрямую подобрать выбранную вами инструментальную сталь к выбранной рецептуре полимера. Эта критическая совместимость диктует практические реалии реальной реализации. Внимательно рассмотрите эти важные сочетания материалов:
Абразивные материалы: смолы с большим содержанием стекловолокна или огнезащитных добавок чрезвычайно быстро разрушают мягкие металлы. Для них требуются полностью закаленные инструментальные стали, например H13. Вам также могут понадобиться специальные покрытия поверхности, такие как нитрид титана, чтобы поддерживать точность на микронном уровне с течением времени.
Стандартные смолы: базовый АБС-пластик, поликарбонат или полипропилен исключительно хорошо работают со стандартными предварительно закаленными сталями, такими как P20. Эти стали предлагают превосходный баланс обрабатываемости и долговечности.
Коррозионные пластмассы. Такие материалы, как ПВХ, при нагревании выделяют едкие газы. Они требуют использования специализированных нержавеющих сталей, таких как S136, для предотвращения коррозии внутренней полости.
Более мягких сталей или алюминия может быть вполне достаточно для первоначального быстрого прототипирования. Однако они полностью терпят неудачу под интенсивным давлением зажима в крупных коммерческих масштабах.
Руководство по классификации инструментов SPI и долговечности стали
Классификация SPI | Марка инструментальной стали | Типичный срок службы инструмента (циклы) | Лучший вариант использования в производстве |
|---|---|---|---|
Класс 105 (Прототип) | QC-10 Алюминий | Менее 500 | Быстрое прототипирование, крайне малый объем |
Класс 103 (Средний) | P20 Сталь | До 500 000 | Стандартные потребительские товары общего назначения |
Класс 101 (Высший) | H13 Закаленная сталь | 1 000 000+ | Высокообъемные высокоабразивные смолы |
101 класс (специальность) | S136 Нержавеющая сталь | 1 000 000+ | Коррозионные смолы (ПВХ), полированные оптические детали |
Выбор подходящего поставщика-производителя определяет всю траекторию вашего проекта. Вы должны смотреть далеко за рамки первоначальной цены, чтобы смягчить серьезные операционные риски.
Ищите поставщиков, у которых опытные дизайнеры и мастера-инструментальщики работают под одной крышей. Такая интегрированная установка обеспечивает огромное преимущество в отрасли. Это создает немедленную, плавную обратную связь между этапом цифрового проектирования и этапом физической обработки. Если во время фрезерования на станке с ЧПУ возникает сложная проблема, инженеры решают ее мгновенно. Аутсорсинговое проектирование часто приводит к фатальным сбоям в коммуникации и задержке сроков.
Высоконадежный партнер общается открыто и честно. Они четко изложат свои технические предположения в официальном письменном контракте. Вам следует ожидать четких письменных указаний относительно строгих гарантий срока службы инструмента. Они должны заранее составить все необходимые графики профилактического обслуживания. Они также должны четко указать допустимые допуски на размеры, прежде чем вы внесете первоначальный депозит. Такой уровень прозрачности создает огромное доверие.
Применяйте строгую логику составления короткого списка к правам интеллектуальной собственности. Убедитесь, что в контракте четко указано, что покупатель владеет всем после полной оплаты. Вы должны навсегда защитить исходные файлы САПР окончательного дизайна 3D-формы . Вы также должны законно владеть самим физическим инструментом. Никогда не соглашайтесь на ситуации с заложниками, когда продавцы отказываются передать активы по запросу.
Будьте очень скептически настроены к продавцам, которые спешат мгновенно назвать цены. В процессе оценки внимательно следите за следующими распространенными ошибками поставщиков:
Предоставление окончательной цены без предварительного запроса на тщательную проверку DFM.
Неспособность задать критические вопросы об окончательной среде применения детали.
Отказ делиться необработанными данными моделирования потока или подробными техническими отчетами.
Предлагает расплывчатые гарантии стойкости инструмента без указания точной классификации SPI или марки стали.
Инвестиции в строгую инструментальную архитектуру остаются инвестициями в абсолютную предсказуемость производства. Отдавая приоритет предварительной цифровой проверке, вы активно устраняете невероятно дорогостоящие последующие ошибки. По мере продвижения вперед помните об этих основных действиях:
Отдайте предпочтение передовым конформным каналам охлаждения, чтобы значительно сократить время цикла и предотвратить деформацию.
Прежде чем утверждать какие-либо физические разрезы, потребуйте прозрачные данные моделирования потока у своего партнера-производителя.
Подберите твердость выбранной вами инструментальной стали непосредственно к конкретным абразивным и коррозионным свойствам вашей смолы.
Убедитесь, что ваш производственный контракт гарантирует полное право собственности на все 3D-файлы и физические активы.
Сегодня уверенно переходите от теоретической оценки к конкретным действиям. Отправьте свои сложные 3D-модели CAD проверенной команде инженеров для комплексного анализа проектирования и анализа потоков.
О: Этап проектирования и проверки обычно занимает от одной до четырех недель. Этот график во многом зависит от сложности детали, общего количества полостей и требуемой глубины моделирования. Имейте в виду, что эта конкретная продолжительность полностью отличается от фазы физической обработки, для завершения которой требуется несколько дополнительных недель.
Ответ: Да, но модификации по-прежнему строго ограничены принципами «металлобезопасности». Удаление стали из физического инструмента для добавления пластика в конечную деталь относительно проста. Однако повторное добавление стали в инструмент обходится очень дорого, сложно, а иногда и конструктивно невозможно без обширной лазерной сварки.
Ответ: В инструментах-прототипах приоритет отдается исключительной скорости, и в них используются более мягкие материалы, такие как алюминий. Обычно они имеют одиночные полости и очень простые линии охлаждения. В производственных инструментах используются закаленные стали, такие как H13, которые безопасно выдерживают миллионы циклов. Они включают в себя несколько полостей и сложную систему управления температурным режимом для максимальной ежедневной эффективности.
