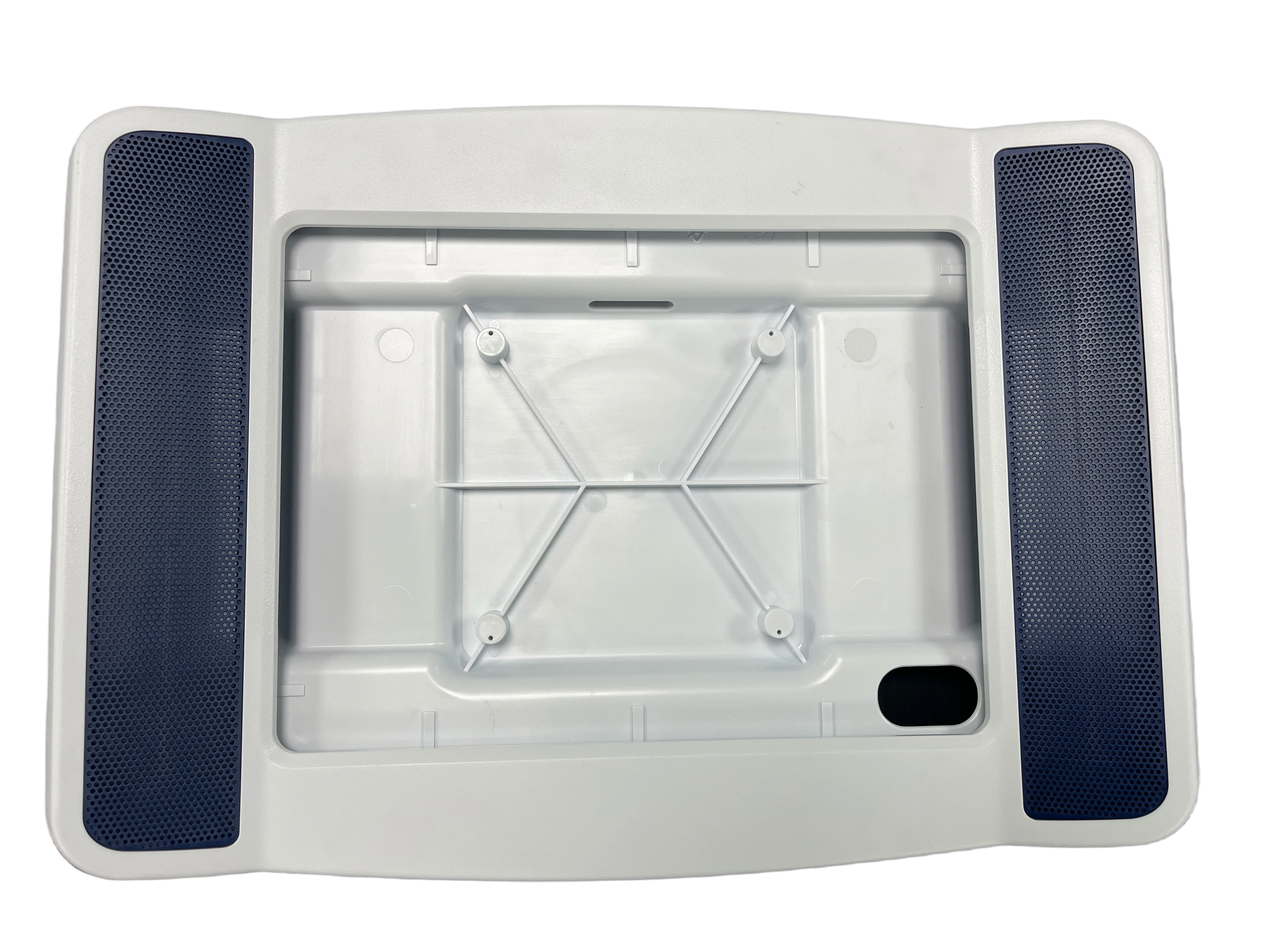

Прецизионные пластиковые решетки с микроперфорацией, такие как решетка микрофона, показанная на изображении, широко распространены в бытовой электронике, аудиоаппаратуре и бытовой технике. Хотя на первый взгляд они кажутся простыми, литье этих компонентов под давлением включает в себя узкоспециализированные методы и серьезные проблемы , которые проверяют пределы проектирования пресс-форм, управления процессом и производственного опыта.
Эти решетки имеют тысячи крошечных, равномерно расположенных отверстий в сочетании с тонкой структурой большой площади, создавая уникальный набор препятствий, которые делают их гораздо более сложными в производстве, чем стандартные пластиковые детали. В этой статье мы разберем ключевые проблемы литья под давлением для таких прецизионных микроперфорированных решеток.
Самые большие проблемы при создании этих решеток начинаются с самой формы, поскольку микроперфорация предъявляет высочайшие требования к точности и долговечности инструментов.
Тысячи крошечных отверстий решетки (обычно диаметром 0,5–1,5 мм) образованы прецизионными микростержнями, вставленными в полость формы. Эти булавки чрезвычайно тонкие и хрупкие, что делает их склонными к:
Изгиб или разрушение во время литья под высоким давлением, поскольку пластический поток оказывает на штифты значительную боковую силу.
Проблемы с выталкиванием : по мере того, как пластик остывает и сжимается, он плотно сжимает штифты. Неправильный выброс может привести к разрыву детали, появлению заусенцев на краях отверстий или даже к поломке штифтов внутри формы.
Чтобы решить эту проблему, производители пресс-форм используют для штифтов закаленную сталь (например, S136, NAK80), добавляют направляющие конструкции для устойчивости и разрабатывают сбалансированные системы выталкивания (включая выталкивающие штифты и, в некоторых случаях, подъемники или направляющие), чтобы минимизировать трение во время извлечения из формы.
Плотная сетка микроштифтов создает лабиринтный путь для расплавленного пластика, затрудняя выход захваченного воздуха из полости формы. Плохая вентиляция приводит к:
Следы ожогов на поверхности детали, вызванные сжатием и воспламенением захваченного воздуха под высоким давлением впрыска.
Короткие кадры , где пластик не может заполнить все крошечные отверстия из-за сопротивления потоку.
Неравномерный поток материала, что приводит к неравномерному размеру или форме отверстий в решетке.
Проектировщики пресс-форм должны использовать анализ текучести пресс-формы, чтобы оптимизировать размещение литников и добавлять микровентиляционные прорези между штифтами стержня, обеспечивая равномерное распределение материала и эффективный выход воздуха.
Большая и тонкая структура решетки в сочетании с равномерной перфорацией делает ее очень подверженной деформации во время охлаждения. Неравномерная усадка между толстой границей и перфорированным центром приводит к изгибу или перекручиванию детали, что может:
Нарушьте посадку окончательной сборки (например, из-за смещения монтажных отверстий).
Искажение акустических характеристик решетки.
Производители пресс-форм решают эту проблему с помощью симметричных контуров охлаждения, контроля температуры пресс-формы (с использованием контроллеров температуры пресс-формы) и компенсации предварительной деформации в конструкции пресс-формы для противодействия ожидаемому короблению.
Даже при наличии хорошо спроектированной формы сам процесс формования требует предельной точности для достижения высокого выхода продукции.
Выбор смолы напрямую влияет на результат формования:
Предпочтительны смолы с высокой текучестью (например, высокотекучий АБС, смеси ПК/АБС), поскольку они могут проходить через узкие зазоры между микроштырями, не замерзая преждевременно.
Смола также должна иметь низкую усадку и хорошую ударопрочность, чтобы предотвратить растрескивание во время выброса и обеспечить стабильность размеров.
Узкое технологическое окно означает, что даже небольшие изменения температуры расплава, давления впрыска или времени охлаждения могут привести к таким дефектам, как неполное заполнение, следы подгорания или чрезмерные заусенцы.
Для заполнения всех микроотверстий процесс требует высоких скоростей и давлений впрыска. Однако это сопряжено с рисками:
Чрезмерное давление может привести к образованию заусенцев (лишней пластмассы) на краях детали или изгибу хрупких штифтов стержня.
Высокие скорости сдвига могут привести к разрушению смолы, что приведет к обесцвечиванию или хрупкости.
Инженеры-технологи должны точно настроить профиль впрыска (например, скорость многоступенчатого впрыска), чтобы сбалансировать скорость наполнения с защитой штифта и целостностью материала.
Большую тонкую решетку необходимо выдвигать равномерно, чтобы избежать концентрации напряжений. Неправильный выброс может привести к:
Следы выброса (белые пятна) на поверхности детали.
Скрытые внутренние напряжения, которые со временем приводят к короблению или растрескиванию.
По этой причине многие производители используют процессы отжига после формования, чтобы снять остаточное напряжение, что также помогает сохранить акустические свойства решетки.
Даже после формования эти решетки представляют собой уникальные проблемы при отделке и проверке:
Удаление заусенцев : крошечные заусенцы на краях отверстий могут блокировать поток воздуха или искажать звук. Ручное удаление заусенцев является слишком медленным и рискованным, поэтому производители часто используют криогенное удаление заусенцев или ультразвуковую очистку, чтобы удалить излишки материала, не повреждая микроотверстия.
Габаритные и акустические испытания : плоскостность решетки, диаметр отверстий и расстояние между отверстиями должны быть точно проверены с помощью координатно-измерительных машин (КИМ) или автоматизированных систем технического зрения. Также необходимы акустические испытания, чтобы убедиться, что решетка соответствует требованиям по передаче звука, поскольку даже незначительные изменения в размере отверстий могут повлиять на производительность.
Изготовление прецизионных микроперфорированных решеток для литья под давлением гораздо сложнее, чем кажется. Каждый шаг — от проектирования пресс-формы и стабильности штифта до управления процессом и последующей обработки — требует специальных знаний для преодоления таких проблем, как поломка штифта, проблемы с текучестью, коробление и напряжение.
Эти решетки являются прекрасным примером того, как «простые» пластиковые детали могут раздвинуть границы технологии литья под давлением. Успех зависит от сочетания передовых технологий проектирования пресс-форм, строгого контроля процесса и знания материалов. Для производителей решение этих задач является ключом к производству высококачественных и надежных решеток для аудио и электронных устройств.
