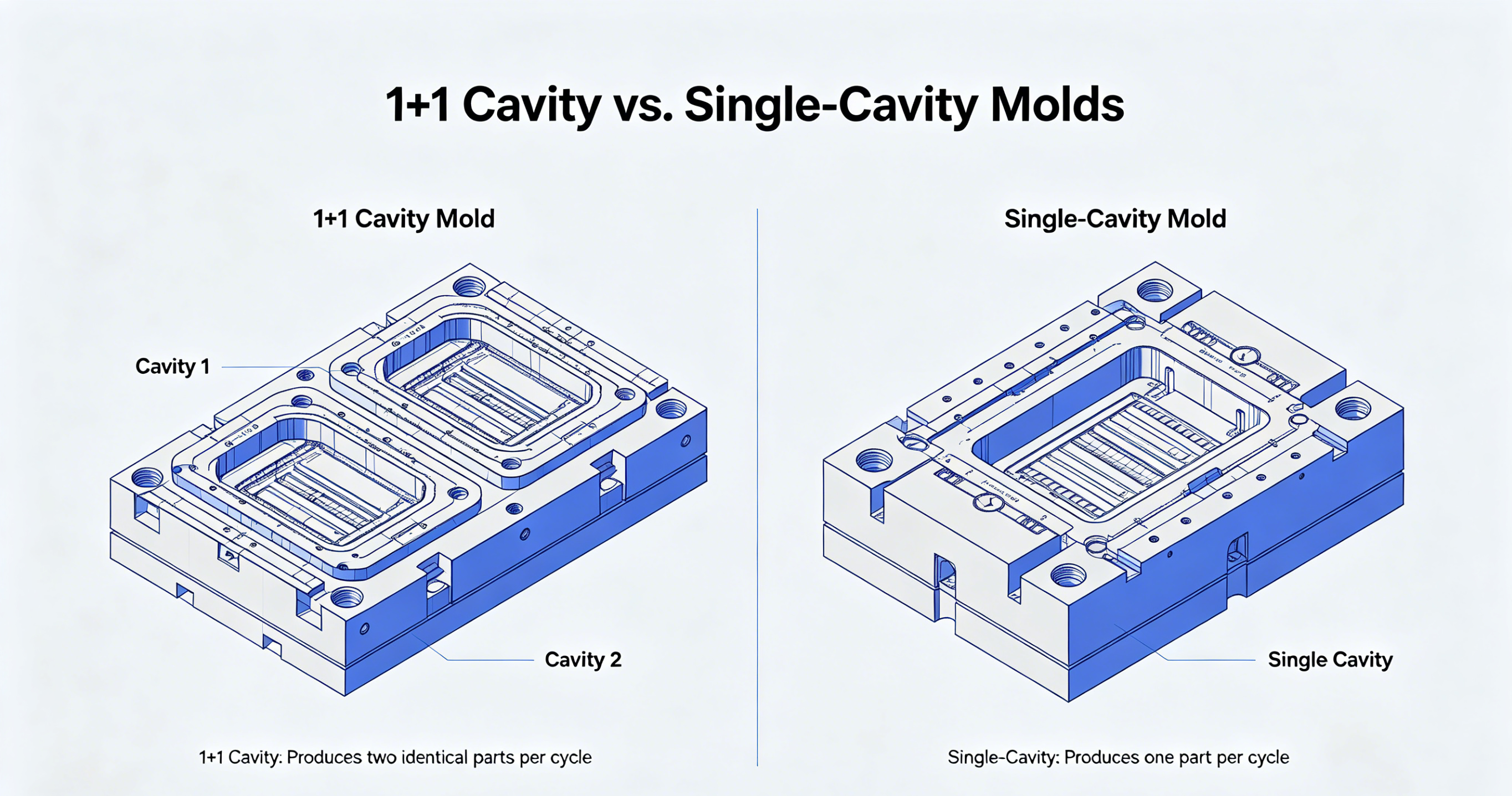

При литье под давлением одним из наиболее распространенных и наиболее обсуждаемых решений является вопрос о том, сколько полостей должно быть в пресс-форме. Но когда вы производите две разные детали, принадлежащие одному и тому же собранному изделию , выбор часто сужается до двух вариантов:
Вариант А: две отдельные одногнездные формы (одна для детали А, другая для детали Б).
Вариант Б: одна семейная форма с конфигурацией полостей 1+1 (обе детали в одном инструменте).
На первый взгляд вариант А кажется проще. Но для многих приложений вариант Б является лучшим выбором — и вот почему.
Единственная и наиболее убедительная причина выбрать форму с 1+1 полостями вместо двух форм с одной полостью — это соответствующая консистенция..
Подумайте об этом так:
Две одноместные формы подобны двум детям, выросшим в разных семьях. На бумаге они могут выглядеть одинаково, но они находились в разных условиях, поэтому их «поведение» (усадка, деформация, окончательные размеры), естественно, будет отличаться.
Форма с полостями 1+1 подобна идентичным близнецам, выросшим в одной утробе. Они находятся в одних и тех же условиях от начала до конца, поэтому развиваются идеально синхронно.
Когда детали A и B отливаются с помощью одного и того же инструмента, при одинаковой температуре расплава, давлении впрыска, скорости охлаждения и времени цикла, они подвергаются идентичным термическим и механическим характеристикам . Результат:
Темпы усадки синхронизированы.
Направления коробления совпадают.
Посадка сборки всегда идеальна — каждый цикл.
Такого уровня пространственной гармонии невозможно достичь, используя две отдельные формы, работающие на двух разных машинах.
Помимо качества, финансовый аргумент в пользу полостей 1+1 не менее убедителен.
Фактор стоимости | Две одногнездные формы | Одна форма для полости 1+1 |
|---|---|---|
Стоимость изготовления пресс-формы | Высокий (два полных инструмента) | Нижний (один инструмент, на ~30–40% больше, чем один, но гораздо меньше, чем два) |
Использование машины | Две термопластавтоматы | Одна литьевая машина |
Труд оператора | Два оператора или удвоение времени обработки | Один оператор, один цикл обработки |
Площадь помещения | Удвойте площадь | Площадь одной машины |
В реальных условиях пресс-форма с 1+1 полостями обычно стоит на 30–50% меньше , чем две отдельные формы с одной полостью. А в течение всего срока производства экономия энергии, рабочей силы и площади значительно возрастает.
Управление запасами, возможно, не является первой вещью, о которой думает разработчик пресс-форм, но это скрытая жемчужина подхода 1+1.
С двумя одноместными пресс-формами: вы производите деталь А в понедельник, деталь Б — во вторник. Если одна машина сломается или партия будет отклонена, вы получите несбалансированный товарный запас — кучу товаров А, ожидающих товаров Б, или наоборот.
С формой полости 1+1: при каждом выстреле получается один полный набор A + B. Ваш инвентарь всегда идеально совпадает. Никакого избытка, никакого недостатка. Сборочные линии работают бесперебойно, без головной боли, связанной с подбором партий.
Это маленькая деталь, которая избавляет от огромных логистических головных болей.
Прежде чем вы поторопитесь определить форму для формы с полостями 1+1, есть одно непреложное условие :
Обе детали должны быть изготовлены из одинаковой смолы, с одинаковым красителем и пакетом присадок.
Почему? Потому что в форме 1+1 обе полости питаются из одного и того же горячеканального коллектора или холодноканальной системы — и, в конечном итоге, из одной и той же пластиковой бочки. Если для части A требуется ABS, а для части B — ПК, или если один из них черный, а другой белый, конфигурация 1+1 невозможна . У вас не будет другого выбора, кроме как построить две отдельные формы.
А вот здесь возникают сложности с формами с полостями 1+1. Даже если вы отвечаете требованию «один и тот же материал», вы все равно сталкиваетесь с серьезной инженерной задачей: заполнение двух деталей разной геометрии из одного и того же узла впрыска.
Именно здесь баланс ворот становится решающим фактором.
Баланс заполнения: Обе полости должны заполняться полностью одновременно.
Баланс давления: Профили давления внутри обеих полостей должны быть как можно более похожими.
Температурный баланс: расплав, поступающий в обе полости, должен иметь одинаковую вязкость.
В традиционной пресс-форме с несколькими полостями (например, 4 полости, образующие одну и ту же деталь) система направляющих может быть геометрически симметричной, поэтому легко достичь естественного баланса. Но в форме 1+1 две части могут иметь:
Разные объемы.
Разная толщина стенок.
Разная длина потока.
Различное сопротивление потоку.
Пластик идет по пути наименьшего сопротивления. Если часть A тонкостенная и длинная, а часть B толстая и короткая, то часть B заполнится первой, а часть A может не заполниться полностью, прежде чем материал начнет разлагаться.
Вот инструменты в наборе инструментов дизайнера пресс-форм:
Стратегия | Как это работает | Плюсы и минусы |
|---|---|---|
Различные диаметры направляющих | Сделайте желоб, ведущий к той части, которую труднее заполнить, шире и короче, чтобы уменьшить сопротивление потоку. | Низкая стоимость, но требует моделирования Moldflow; Метод проб и ошибок обходится дорого. |
Ограничительные ворота | Используйте затвор меньшего размера в той части, которую легче заполнить, чтобы искусственно ограничить поток и задержать его заполнение. | Эффективно, но ворота могут перегреться и привести к деградации, если их размер будет меньше. |
Оптимизация расположения ворот | Разместите затвор на сложной части в наиболее благоприятном месте потока (например, по центру). | Химически безопасен, но ограничен требованиями к геометрии детали и внешнему виду. |
Последовательный шиберный клапан (горячеканальный) | Запрограммируйте клапаны горячеканальных систем на открытие в разное время: пусть сначала начнет наполняться часть А, а через мгновение откроется заслонка части Б. | Наиболее точный и гибкий, но дорогой и требует сложного управления. |
В пресс-форме с полостями 1+1 проектирование направляющей системы наугад — это верный путь к катастрофе . Всегда настаивайте на проведении анализа Moldflow перед резкой стали. Правильное моделирование покажет вам:
Контурные карты времени заполнения (обе полости заполняются одновременно?)
Давление при заполнении (испытывает ли одна полость значительно большее давление?)
Положения сварных швов и места воздухоотделителей
Распределение скорости сдвига на воротах
Если симуляция показывает дисбаланс, вы можете скорректировать конструкцию в цифровом виде , сэкономив недели физических проб и ошибок и тысячи долларов на утилизированных деталях.
Плохо сбалансированная форма 1+1 будет проявляться следующими болезненными способами:
Несоответствие размеров деталей: каждая деталь соответствует спецификации индивидуально, но при сборке они не подходят друг к другу должным образом — слишком туго или слишком свободно.
Узкое окно процесса: у операторов практически нет гибкости; малейшее колебание температуры или давления приводит к каскаду бракованных изделий.
Компромиссы качества. Возможно, вам придется перепаковать одну полость, чтобы заполнить другую, что приведет к заусенцам, чрезмерным остаточным напряжениям или косметическим дефектам на первой детали.
Критерий | ✅ Выберите одногнездную (две формы) | ✅ Выберите полость 1+1 (одна форма) |
|---|---|---|
Материалы деталей | Различные смолы или цвета | Та же смола и цвет |
Объем производства | Очень низкий (прототип/пилот) | Средне- и крупносерийное производство |
Требования к сборке | Свободная посадка, без жестких допусков | Плотная посадка/с натягом, требует согласования |
Бюджет | Ограниченный первоначальный капитал | Готов инвестировать в конструкцию сбалансированных направляющих и Moldflow. |
Сложность инвентаря | Не проблема | Хотите, чтобы соотношение деталей составляло 1:1 для экономии запасов |
Сходство геометрии детали | Очень разные (например, один толстый, другой тонкий) | Относительно аналогично или управляемо с помощью балансировки ворот |
Если вы оцениваете форму с полостями 1+1, выполните следующие действия:
Подтвердите совместимость материалов и цветов. Если они не совпадают, остановитесь и используйте две одиночные полости.
Создайте симуляцию Moldflow. Не пропускайте этот шаг. Это самая дешевая страховка, которую вы можете купить.
Спроектируйте систему направляющих так, чтобы обеспечить баланс. Используйте переменные диаметры бегунков, регулировку размера затвора и, если это оправдано, последовательное затворное устройство.
План технического обслуживания. Сбалансированная форма 1+1 требует периодической проверки того, что износ не сместил баланс — регулярно проверяйте размеры ворот.
Выбор между двумя одногнездными формами и одной формой с 1+1 полостями заключается не в том, что «лучше» в абсолютном выражении, а в том, что лучше для вашего конкретного применения..
Когда детали имеют одинаковый материал и цвет, и когда вы вкладываете инженерные усилия (и скромные затраты), чтобы правильно сбалансировать систему направляющих и литников, пресс-форма с полостью 1+1 обеспечивает:
Превосходное качество сборки благодаря одинаковой усадке и короблению.
Более низкая стоимость оснастки по сравнению с двумя отдельными формами.
Упрощенная логистика благодаря сопоставлению запасов 1:1.
Это классический пример «лучше вместе» — и при правильном исполнении форма с полостями 1+1 является одним из самых разумных решений, которые может сделать инженер-технолог.
