Во -первых, эталон. Международный стандарт ISO 286 (и его региональные эквиваленты, такие как GB/T 14486 в Китае или DIN 16742 в Европе) предоставляет рамки. Он определяет классы толерантности на основе номинального размера части.
Общей и экономически разумной целью для большинства промышленных применений является общая толерантность к классу MT4 или среднего. Это «сладкое место», где соответствуют функциональность, стоимость и производство. Требование более жесткой толерантности (например, MT2 или Fine Class) не невозможно, но он в геометрической прогрессии увеличивает стоимость инструментов, обработки и контроля качества.
Итак, почему каждая часть не может попасть в этот идеальный номер на рисунке? Вот ключевые игроки:
Материальное поведение (самый большой виновник: усадка)
Пластиковая сжимается, когда он охлаждается от расплавленного состояния до твердого тела. Это не предложение; Это физический закон. Каждый материал имеет определенную скорость усадки, но он никогда не является единым идеальным номером.
ABS: ~ 0,4-0,7%
Нейлон (PA66): ~ 0,8-1,5% (и даже больше, если он неармирован)
Полипропилен (PP): ~ 1,5-2,5%
Kicker? Эта усадка является анизотропной (зависимой от направления), особенно в заполненных стеклянными материалами. Он сжимается иначе вдоль направления потока, чем через него. Изменения пакета материала, содержание влаги и коэффициент реализации могут вызвать небольшие сдвиги в усадке, что делает абсолютную точность движущейся мишенью.

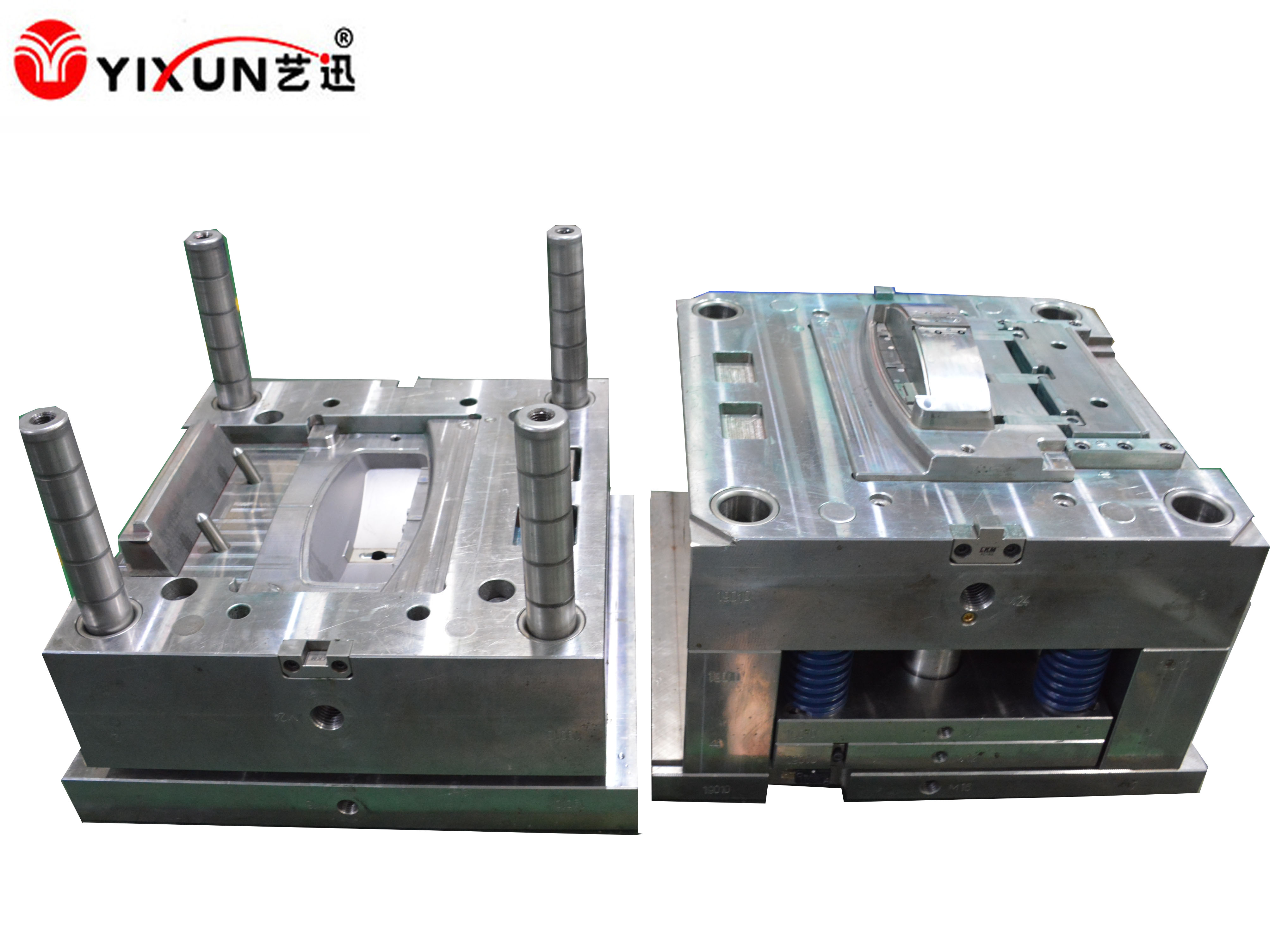

Точность плесени и здоровье.
Плесень является мастером. Его точность - абсолютный потолок для точности вашей части. Плесень, обработанная с помощью высококачественной ЧПУ и оборудования EDM, может достичь изысканной детали. Тем не менее, износ на тысячи циклов ухудшает эту точность. Слайды, подъемники и выводы эжектора развивают микроскопическую игру, которая может вводить вспышку и размерные вариации.
Процесс литья под давлением
именно здесь искусство встречает науку. Настройки оператора машины напрямую контролируют, как материал ведет себя в форме.
Удерживание давления и времени: это самый важный параметр для управления размером. Недостаточное давление удержания приводит к чрезмерной усадке (меньшие части). Слишком большое давление может переполнить полость (большие части) и создать повреждающие внутренние напряжения.
Температура пресс -формы: холодная форма быстро устанавливается, но может деформироваться. Неровная температура пресс -формы вызывает дифференциальную усадку. Последовательное охлаждение не подлежит обсуждению для стабильных измерений.
Скорость впрыска, время охлаждения: каждая переменная влияет на то, как молекулярные цепи упаковываются и кристаллизуются, в конечном итоге влияют на конечный размер.
Часть дизайнера.
Дизайнер обладает огромной мощностью. Часть с однородной толщиной стенки будет равномерно и предсказуемо остыть. Часть с толстыми ребрами, прикрепленными к тонким стенам, охлаждает неравномерно, деформируется и создаст кошмар для удержания допусков. Хороший дизайн для производства (DFM) - первая и лучшая защита от проблем с толерантностью.
Последствия: последствия после расщепления
. Некоторые материалы, такие как POM (ацеталь) и PA (нейлон), продолжают кристаллизоваться и сжимать в течение нескольких часов или даже дней после формования (послеочитывание). Гигроскопические материалы, такие как нейлон, будут поглощать влагу из воздуха и расширяться. Эти факторы должны быть ожидаются и учитываться в дизайне.
Давайте получим бетон. Для хорошо продуманной части, хорошей формы и стабильного процесса, вот что вы обычно можете достичь в размере 100 мм:
| Категория материала | Пример материалов | Типичная достижимая толерантность (на 100 мм) | Почему? |
|---|---|---|---|
| Общее назначение | Абс, ПК, Пс | ± 0,15 мм | Хороший баланс стабильности и обработки. |
| Инженерные пластмассы | Пом, Неполный нейлон | ± 0,20 мм | Более высокая и более непредсказуемая усадка. |
| Стекло заполнен | PA66 + 30% GF, PBT | ± 0,10 мм | Стеклянные волокна подавляют усадку, но анизотропия является проблемой. |
| Кристаллический | PP, HDPE | ± 0,30 мм | Высокая усадка и более низкая неотъемлемая стабильность. |
Важнейшее примечание: достижение допусков более плотно, чем ± 0,05 мм перемещается от литья под давлением в сферу литья точного инъекции. Это требует специализированного оборудования, экзотических материалов и неустанных управления процессами, и оно поставляется с премиальным ценником.
Толерантность к цели: не каждое измерение имеет решающее значение. Примените плотные допуски только к функциям, которые влияют на подгонок, форму или функцию (FFA). Используйте общие допуски на все остальное.
Общайтесь рано: взаимодействуйте с вашим партнером по формовому языку на этапе проектирования (DFM). Их опыт неоценим для установления реалистичных ожиданий.
Конструкция для изготовления (DFM): определить приоритеты в универсальной толщине стены, адекватный черновик и надежная геометрия. Изготовленная часть - это размерная стабильная часть.
План итерации: первые снимки из новой формы - это процесс обучения. Размеры часто корректируются путем тонкой настройки параметров процесса, прежде чем рассматриваться какое-либо физическое изменение плесени.
Понимание допусков литья под давлением - это понимание взаимодействия нескольких переменных. Цифры на вашем рисунке являются целью, но реальным результатом является свидетельство синергии между вашим дизайном, мастерством производителя плесени и опытом инженера-процесса.
Уважая науку о процессе и тесно сотрудничая с вашей производственной командой, вы можете установить достижимые цели терпимости, которые обеспечивают надежность, производительность и экономическую эффективность для вашего продукта.
