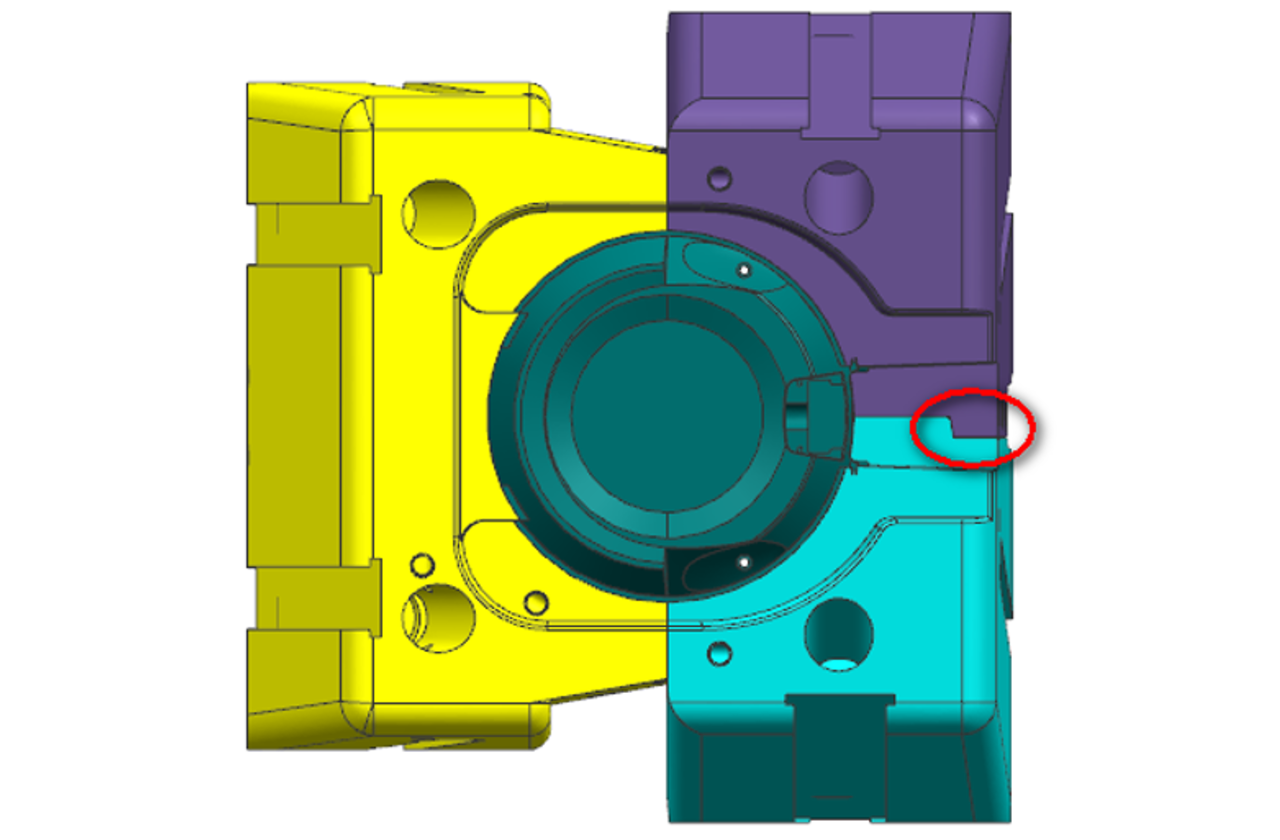

Слайдер является подвижным компонентом в подпредьем, которая образует особенности, не выровненные с основным направлением демольда. Он перемещается сбоку (вбок) во время отверстия плесени, чтобы высвобождать подкоки до того, как деталь будет выброшена.
Пример:
Пластиковый корпус с боковыми зажимами требует слайдера для формирования и плавного отпускания зажимов.
Система слайдеров состоит из:
Слайдер - образует функцию подкопа (изготовленная из закаленной стали, как H13).
Корпус слайдера - поддерживает ядро и скользит по гидам.
Угловой штифт (косой штифт) - движет движением ползунка, когда открывается плесень.
Заблокирующий клин - закрепляет ползунок во время инъекции, чтобы предотвратить отклонение.
Руководные рельсы - обеспечить плавное скользящее движение.
Механизм возврата - пружины или гидравлические цилиндры сбрасывают слайдер после выброса.
Плесень закрывается - ползунок подталкивается в положение у углового штифта, а фиксирующий клин удерживает его крепко.
Пластическая инъекция - смола заполняет полость, включая область подкопа, образованную ползунком.
Открывается плесень - угловой штифт заставляет ползунок втягиваться в сторону, очистив подрез.
Выброс части - как только слайдер полностью втянут, выталкивающие штифты выталкивают деталь.
| Тип | описание | лучше всего для |
|---|---|---|
| Стандартный слайдер | Приводится в действие угловым штифтом, экономически эффективным | Простые боковые отверстия и подрезки |
| Гидравлический ползунок | Использует гидравлический цилиндр для движения | Большие подрезки, высокая точность |
| Подъемник (угловой подъемник) | Объединяет выброс и боковое действие | Мелкие подрезки внутри деталей |
| Внутренний ползунок | Падает внутрь, чтобы выпустить подреза | Внутренние потоки, канавки |
✔ Расстояние прохождения = глубина подкога + запас безопасности (1–3 мм).
✔ Выбор углового штифта - обычно 15 ° –25 °; более крутые углы увеличивают трение.
✔ Каналы охлаждения - ползунки должны быть охлаждены, чтобы предотвратить перегрев.
✔ Изной сопротивление - закаленная сталь или покрытия (например, олово) продлевает срок службы.
Прилипание/заклинивание → Проверьте смазку, выравнивание направляющей рельсы или износ углового штифта.
Частичный ущерб → Польские поверхности ползунка или увеличение углов тяги.
Flash (утечка) → затянуть фиксинг клинса или увеличить силу зажима.
Автомобили - дверные ручки, зажимы на приборной панели.
Электроника - корпуса разъемов с боковыми снимками.
Потребительские товары - крышки для бутылок с нитями.
Ползунки расширяют возможности литья под давлением, позволяя сложной части геометрии. Правильная конструкция-применение движения, охлаждения и материала-вызывает гладкую работу и высококачественные детали. Для оспаривающих подрезок можно использовать передовые решения, такие как гидравлические ползунки или подъемники.
Совет профессионала: всегда симулируйте движение ползунка (например, с использованием Moldflow) перед обработкой формы!
