Наиболее фундаментальный принцип в допусках литья под давлением заключается в том, что чем больше, тем больше допустимая терпимость. Это в первую очередь связано с усадкой материала - явлением, которое становится более сложным для равномерного контроля на больших расстояниях.
Следующая таблица служит общим справочным руководством. Это отличная отправная точка для обзоров дизайна и первоначальных дискуссий с вашим партнером по формированию.
| Номинальный размер (мм) | Общая толерантность (± мм) | Толерантность к толерантности (± мм | ) |
|---|---|---|---|
| <3 | 0,05 - 0,08 | 0,02 - 0,03 | Небольшие особенности (тонкие стены, булавки, маленькие отверстия) |
| 3 ~ 10 | 0,08 - 0,10 | 0,03 - 0,04 | Общий диапазон для небольших компонентов |
| 10 ~ 30 | 0,10 - 0,15 | 0,04 - 0,06 | Самый распространенный диапазон размера |
| 30 ~ 100 | 0,15 - 0,25 | 0,06 - 0,08 | Средние детали |
| 100 ~ 200 | 0,25 - 0,40 | 0,08 - 0,12 | Большие части; Усадка является ключевым фактором |
| 200 ~ 500 | 0,40 - 0,70 | 0,12 - 0,20 | Усадка и точность плесени являются основными проблемами |
| > 500 | 0,5% - 0,7% от размера | 0,2% - 0,3% от размера | Очень большие размеры; Используется расчеты на основе % |
Таблица - это хорошее начало, но интеллектуальная спецификация терпимости требует понимания переменных в игре:
Выбор материала (самый большой драйвер):
Кристаллические полимеры (например, PP, PA) сокращаются значительно больше и менее предсказуемы, чем аморфные полимеры (например, ABS, PC). Удерживать толерантность к полипропилену гораздо сложнее, чем в ABS.
Всегда обращайтесь к таблице данных материала для его конкретного диапазона усадки.

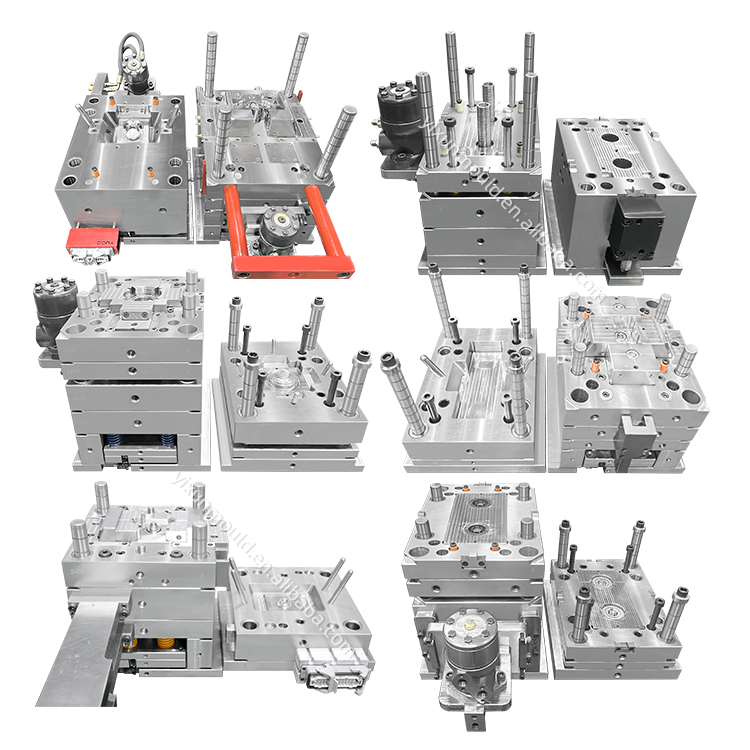

Часть и дизайн плесени:
Толщина стенки. Разнообразие: вариации вызывают дифференциальное охлаждение и усадку, что приводит к борьбе и пропущенным допускам.
Расположение и тип ворот: определяет, как материал течет и упаковывается в полость, непосредственно влияя на усадку.
Проектирование системы охлаждения: равномерное охлаждение необходимо для поддержания устойчивости размеров, особенно на больших частях.
Процесс формования впрыска:
Удерживание давления и времени: это самый важный параметр процесса для контроля усадки. Недостаточное давление удержания приводит к чрезмерной усадке части.
Время охлаждения и температура: необходимо строго контролировать, чтобы обеспечить согласованность от выстрела до выстрела.
Используйте общие допуски к некритическим косметическим частям, потребительским товарам и внутренним компонентам, где подгонка и функция не очень чувствительны к незначительным вариациям. Это самый экономически эффективный подход.
Укажите точных допусков только для критических функций: взаимосвязанные компоненты, детали с механическими зубчатыми, оптическими элементами и медицинскими устройствами. Будьте готовы к более длительному времени оптимизации процесса и более высокой стоимости плесени и части.
Определите критические измерения: не все измерения на рисунке имеют решающее значение. Четко идентифицируйте и вызовите только измерения критических в функции (CTF) с их конкретной толерантностью. Используйте общую заметку, такую как 'Неуказанные допуски на ISO 20457 Генерал ' для всех остальных.
Общайтесь рано: взаимодействуйте с вашим партнером по литье на инъекцию на этапе проектирования (DFM). Их опыт бесценен в определении того, что производится.
Сначала рассмотрите материал: выберите материал с низкой и предсказуемой усадкой, если точность размеров является приоритетом.
Прототип и проверка: используйте начальную выборку (испытания T1) для измерения фактических размеров детали и уточнить процесс до полномасштабного производства.
Указание правильных допусков - это баланс между необходимостью проектирования, производительности и стоимостью. Справочная таблица, представленная здесь, предлагает прочную основу для установления реалистичных ожиданий. Помните, что достижение жестких допусков - это совместная работа между вдумчивым дизайном и высоко контролируемым производственным процессом.
Всегда сотрудничайте с опытным плутиментом, который может провести вас через этот сложный, но важный аспект дизайна части.
