Невиданная точность: искусство изготовления форм для безупречных оптических компонентов

Введение

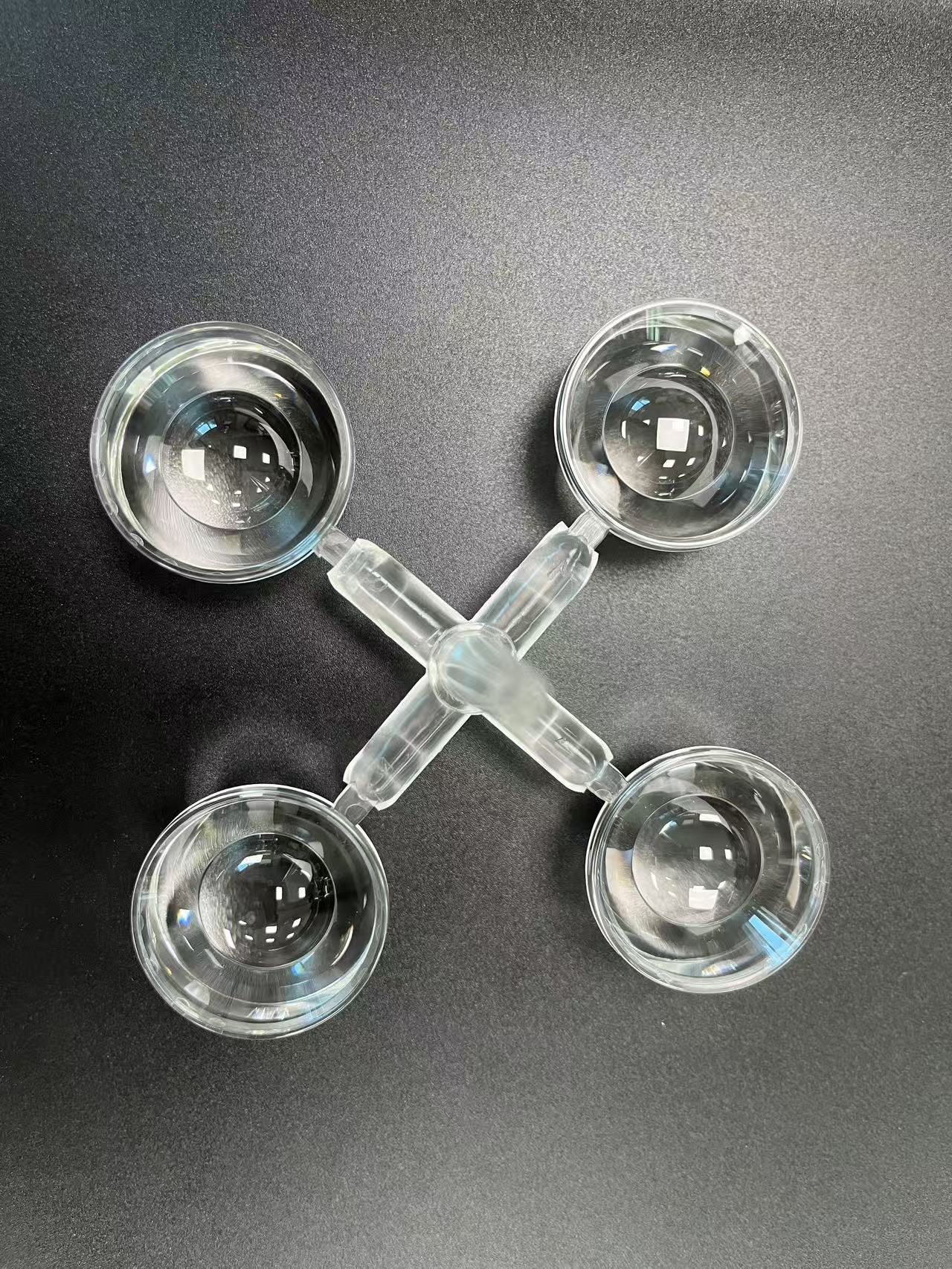

В нашей повседневной жизни, от камер наших смартфонов до линз гарнитур виртуальной реальности и световодов в современных автомобилях, мы окружены совершенно прозрачными пластиковыми оптическими компонентами. Эти детали являются шедеврами массового производства, созданными преимущественно методом литья под давлением. Однако истинным героем этих кристально чистых продуктов является не только формовочная машина, но и сама высокоточная пресс-форма. Процесс изготовления этих форм представляет собой увлекательное сочетание передовых технологий и тщательного мастерства, требующего бескомпромиссного подхода к качеству.

Почему оптические формы — совсем другое дело

Создание формы для стандартной пластиковой детали — сложная задача, а разработка формы для прозрачных оптических элементов — это совсем другая задача. Ключевое отличие заключается в требовании к совершенству. Любой незначительный дефект на поверхности формы — крошечная царапина, пылинка или небольшой след от течки — будет точно воспроизведен на каждой пластиковой детали, вызывая рассеяние света, искажение или видимые дефекты. Поэтому весь процесс, от проектирования до производства, регулируется допусками и стандартами, которые на порядки более строгие, чем для обычных пресс-форм.

План производства: четырехэтапный путь

Создание безупречной оптической формы представляет собой строгий многоэтапный процесс, каждый этап которого имеет решающее значение для конечного результата.

1. Тщательное проектирование и моделирование.
Все начинается на компьютере. Инженеры используют передовое программное обеспечение для проектирования геометрии оптической полости, моделируя поток расплавленного пластика для прогнозирования и устранения потенциальных проблем, таких как линии сварки, воздушные ловушки и неравномерное охлаждение. Конструкция ворот, часто точечных или подводных, имеет решающее значение для минимизации остатков.

2. Выбор лучших материалов
Выбор материалов имеет основополагающее значение. Сама форма обычно изготавливается из высококачественной нержавеющей стали или коррозионностойкой инструментальной стали, такой как Stavax или S136. Эти материалы выбраны из-за их способности полироваться до идеального зеркального блеска и стойкости к износу. Между тем, пластиковое сырье должно представлять собой специальный полимер оптического класса, такой как ПММА (акрил) или ПК (поликарбонат), известный своим высоким светопропусканием и стабильностью.

3. Получение зеркальных поверхностей: искусство полировки.
Это наиболее важный этап, требующий навыков. Этот процесс включает в себя несколько точных шагов:

• Черновая обработка: основная форма полости формы создается с помощью фрезерования на станке с ЧПУ или электроэрозионной обработки (EDM).

• Точная обработка: высокоскоростная обработка на станке с ЧПУ с использованием алмазных инструментов используется для достижения поверхности, очень близкой к окончательной требуемой форме.

• Финальная полировка: квалифицированные специалисты выполняют многоэтапный процесс ручной полировки с использованием все более мелкой алмазной пасты. Цель состоит в том, чтобы добиться шероховатости поверхности, измеряемой в нанометрах (Ra < 0,01 мкм), что позволит создать идеальное зеркало. Этот этап прецизионной полировки в конечном итоге определяет оптическую прозрачность конечного компонента.

Непреложные требования к успеху

Помимо точного изготовления формы, для успешного производства абсолютно необходимы два внешних фактора.

Императив контролируемой среды
Как окончательная сборка пресс-формы, так и производство литьевого формования должны происходить в чистом помещении. В стандартную комплектацию входит чистое помещение класса 10 000 или 1 000, гарантирующее, что переносимые по воздуху частицы пыли не смогут оседать на чистой поверхности формы или загрязнять необработанный пластиковый материал, что может привести к появлению видимых дефектов в прозрачных деталях.

Освоение параметров процесса формования
Недостаточно иметь идеальную форму. Сам процесс литья под давлением должен тщательно контролироваться. Это включает в себя:

• Точный контроль температуры: использование высокопроизводительных регуляторов температуры пресс-формы для поддержания идеально однородного теплового поля.

• Оптимизированная скорость впрыска. Внедрение высокоскоростного впрыска гарантирует, что пластик заполнит полость до того, как он начнет неравномерно охлаждаться.

• Строгое обращение с материалами: Тщательная сушка пластиковых смол оптического класса для предотвращения дефектов, связанных с влажностью, таких как пузыри и вздутия.

Заключение

Способность массово производить безупречную прозрачную пластиковую оптику является свидетельством современной инженерии. Это не результат работы какой-то одной машины или процесса, а, скорее, бесшовная интеграция передовой конструкции пресс-формы, сверхточной обработки и тщательной полировки. Все это должно поддерживаться строгой дисциплиной на чистоте производственных помещений и идеально отлаженным специализированным процессом литья под давлением. Для различных отраслей, от бытовой электроники и медицинского оборудования до автомобильного освещения, освоение этой сложной симфонии технологий является ключом к созданию четких, высокопроизводительных компонентов, которые определяют сегодняшнюю инновационную продукцию.
