Прозрачные держатели карт (часто называемые «карточными кубиками») стали незаменимы для коллекционеров, демонстрирующих редкие карты покемонов, спортивные памятные вещи или игровые карты ограниченного выпуска. Владелец должен делать две вещи: сохранять кристальную чистоту и защищать карту.
Но когда вы хотите добавить функциональность NFC к этим прозрачным держателям, возникает ключевой вопрос: как прикрепить наклейку NFC, не испортив прекрасную четкость?
В этой статье представлен полный анализ как процесса литья под давлением прозрачных держателей карт, так и методов прикрепления к ним NFC-наклеек.
Традиционные прозрачные держатели карт изготавливаются путем резки пластиковых листов (акрил/ПММА, ПК, ПС или MS) с использованием таких методов, как лазерная резка, обработка на станке с ЧПУ или ручная резка лезвием.
Однако резка имеет серьезные ограничения:
Никаких 3D-эффектов – вырезанные детали абсолютно плоские.
Низкая точность размеров . Трудно поддерживать точность.
Неровные края – требуется ручная полировка.

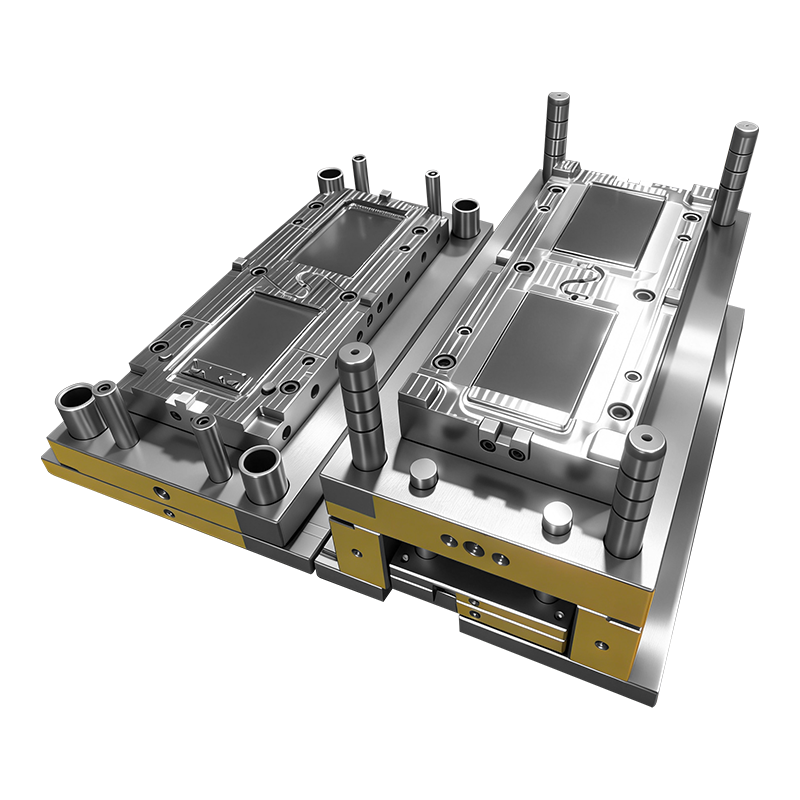

Литье под давлением решает эти проблемы путем плавления пластиковых гранул и впрыскивания их в прецизионную форму. Это позволяет создавать:
Трехмерные текстуры и узоры поверхности
Точные контуры кромок с жесткими допусками
Встроенные функции, такие как карманы, защелки или петли.
Стабильное качество тысяч единиц продукции
ПММА (полиметилметакрилат), широко известный как акрил, является наиболее распространенным материалом для изготовления прозрачных держателей карт. Однако он требует строгого контроля процесса:
Параметр | Требование |
|---|---|
Температура плавления | >160°С |
Предел разложения | 270°С |
Содержание влаги (предварительная сушка) | <0,1% (в идеале 0,04%) |
Условия сушки | 80-90°C в течение 3+ часов |
Температура формы | 60-80°С |
Время выдержки при 260°C | <10 минут |
Время выдержки при 270°C | <8 минут |
Ключевые проблемы с ПММА:
Плохая текучесть во время формования.
Низкая ударопрочность
Склонен к царапинам
Чувствителен к влаге (вызывает образование пузырьков и снижение прозрачности)
Решения:
Используйте модифицированный ПММА (сополимеры со стиролом или бутадиеном или смеси с ПК).
Предварительно тщательно высушите материалы.
Тщательно контролируйте температуру плавления.
Для сохранения оптической прозрачности деталей, отлитых под давлением:
Элемент дизайна | Требование |
|---|---|
Диаметр главного бегуна | 8-10 мм (при толщине стенки <4 мм) |
Общая длина бегуна | <50 мм |
Угол конусности бегунка | от 5° до 7° |
Глубина краевых ворот | 0,7-0,9т (t = толщина стенки) |
Диаметр штифтового затвора | 0,8-2 мм |
Глубина вентиляционного отверстия | ~0,05 мм |
Ширина вентиляционного отверстия | ~6 мм |
Угол уклона (полость) | 35′-1°30′ |
Угол уклона (сердцевина) | 30′-1° |
Особые требования к прозрачным деталям:
Поверхности полости и сердцевины требуют одинаковой зеркальной полировки.
Углы уклона должны быть большими, чтобы избежать следов сопротивления.
Выталкивающие штифты должны быть размещены в скрытых местах.
Ворота должны быть расположены там, где их не будет видно после сборки.
Прикрепление NFC-наклеек к прозрачным держателям карт сопряжено с двумя ключевыми проблемами:
Эстетика . Наклейка должна быть невидимой или почти невидимой, не влияя на отображение карты.
Функциональность – наклейка должна быть надежно прикреплена и обеспечивать надежное считывание.
Шаг | Ключевые моменты |
|---|---|
Слепить карман | Создайте неглубокий карман (глубиной 0,3–0,5 мм) на задней стороне держателя, немного больше, чем наклейка NFC. |
Выберите наклейку | Используйте ультратонкие гибкие наклейки NFC (толщиной менее 0,2 мм). Выберите тип «на металле» (с ферритовым слоем) для работы с металлическими чернилами/фольгой, которые обычно встречаются на торговых карточках. |
Прикрепите наклейку | Нанесите оптически прозрачный клей (OCA) или используйте собственную основу наклейки. Поместите наклейку в карман. Удалите все пузырьки воздуха |
Накрыть крышкой | Накройте карман тонким прозрачным листом, вырезанным лазером (акрил или ПК толщиной 0,3 мм), заподлицо с поверхностью держателя карты. |
Тюлень | Ультразвуковая сварка (рекомендуется) или УФ-отверждение клея для приклеивания крышки к основному корпусу. |
Наклейка находится внутри кармана и не добавляет дополнительной толщины.
Прозрачная крышка защищает наклейку от износа.
Наклейка «зажата» между слоями, сохраняя при этом ровную поверхность.
Светопропускание 92%+ — наклейка становится практически невидимой
Точность позиционирования — используйте приспособления или приспособления, чтобы обеспечить точное размещение наклейки.
Контроль пузырьков : прокатывайте от центра к краям, чтобы удалить воздух, или используйте вакуумный ламинатор.
Выбор клея : используйте прозрачный клей оптического класса, чтобы предотвратить помутнение и пожелтение.
Многие коллекционные карты содержат металлические элементы (горячее тиснение, серебряная фольга, голографические эффекты). Стандартные наклейки NFC расстраиваются , если их разместить рядом с металлом, что приводит к сбоям в считывании. Металлические наклейки имеют ферритовую подложку, которая изолирует антенну от металлических помех, обеспечивая надежное считывание.
Метод | Преимущества | Недостатки |
|---|---|---|
Ультразвуковая сварка | Никаких следов клея, быстрая и прочная связь. | Требуется специализированное оборудование |
УФ-отверждение клея | Простое оборудование, комнатная температура | Требует точного дозирования и времени отверждения. |
Защелкивающийся | Съемный, оборудование не требуется. | Могут оставлять зазоры, не водонепроницаемы. |
1. Проектирование и изготовление пресс-формы - Дизайн заднего кармана (глубиной 0,3-0,5 мм) - Резервные сварочные ребра для крышки - Зеркальная полировка поверхности полости ↓ 2. Литье под давлением ПММА - Предварительная сушка материала (80-90°C, 3+ часа) - Контроль параметров впрыска (температура, давление, скорость) - Упаковка и охлаждение ↓ 3. Постобработка - Удаление литника - Полировка кромок (при необходимости) ↓ 4. Прикрепление наклейки NFC - Очистите карман (обезжирьте, удалите пыль) - Разместите и прикрепите наклейку - Прокатайте для удаления пузырьков ↓ 5. Уплотнение крышки - Прозрачная крышка, вырезанная лазером - Ультразвуковая сварка или УФ-отверждение клея ↓ 6. Проверка качества - Визуальный осмотр (пузыри, перекосы, царапины) - Функциональная проверка NFC (диапазон считывания, отклик)Этап | Критические требования |
|---|---|
Инъекционный материал | ПММА должен быть полностью высушен (влажность <0,04%). Используйте модифицированные сорта для лучшего потока |
Дизайн плесени | Зеркальная полировка полостей. Правильное расположение ворот и вентиляционных отверстий. Большие углы уклона |
Карманный дизайн | Глубина: 0,3-0,5 мм. Чуть больше наклейки. Плоская нижняя поверхность |
NFC-стикер | Ультратонкий (<0,2 мм). Металлического типа. Гибкий |
Вложение | Точное позиционирование. Никаких пузырей. Прозрачный клей |
Уплотнение крышки | Предпочтительна ультразвуковая сварка. Обеспечивает плоскостность и герметичность. |
Для держателей прозрачных карт, которым требуется функция NFC, метод « задний карман + наклейка + прозрачная обложка» предлагает наилучший баланс:
Визуальная четкость – наклейка становится практически невидимой.
Надежность производства – отсутствие риска повреждения чипа теплом/давлением.
Функциональность — металлические наклейки обеспечивают стабильное считывание металлосодержащих карт.
Простота процесса – простой рабочий процесс, подходящий для производства средних объемов.
Процесс литья под давлением основного корпуса требует тщательного контроля сушки материала, конструкции формы и параметров обработки для достижения необходимой оптической прозрачности. Но как только карман будет отлит, прикрепление NFC-наклейки и запечатывание его прозрачной крышкой станет устоявшимся и надежным процессом.
Итог: вылепите точный карман, прикрепите металлическую наклейку NFC, закройте прозрачной крышкой и запечатайте. Ваши коллекционеры получат желаемую функциональность NFC без ущерба для кристально четкого отображения своих ценных карт.
