Комбинировать или не комбинировать: практическое руководство по выбору семейных форм в сравнении с многоместными формами

В мире литья под давлением эффективность имеет решающее значение. Но когда мы говорим об «эффективности», это может означать две совершенно разные вещи: чистую скорость производства тысяч одинаковых деталей или разумную экономию при изготовлении нескольких разных компонентов за один раз. Это подводит нас к решающему моменту принятия решения для дизайнеров продукции и инженеров-технологов: семейные формы или многоместные формы.

Давайте раскроем это на примере реального сценария, который недавно попал мне на стол.

Загадка упаковки, с которой все началось

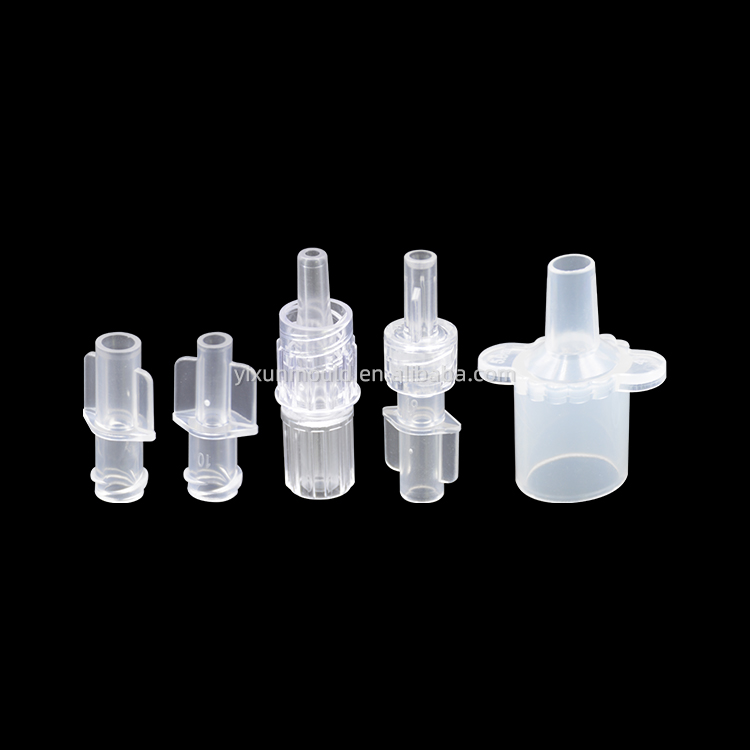

Клиенту потребовалось по 2000 единиц каждого из двух медицинских компонентов:

• Компонент A: цилиндр Ø31 мм × 50 мм.

• Компонент B: цилиндр Ø25 мм × 50 мм.

Их команда по упаковке планировала отправлять их вместе в стандартных коробках размером 35×45×50 см. Сразу же возник вопрос: «Сколько коробок нам нужно?»

Математика привела нас по интересному пути. При раздельной упаковке (некомбинированное формование) Компоненту А потребовалось примерно 2 коробки, а Компоненту Б аккуратно уместился всего в 1 коробку, всего 3 коробки. Но эта попытка упаковки выявила более глубокий производственный вопрос: можно ли отлить эти детали вместе в одном инструменте, чтобы оптимизировать производство?

Фундаментальное отличие: философия производства

Многоместные формы: сила репликации

Представьте себе фотографу, которому нужно 100 копий одного и того же портрета. Они использовали один негатив для одновременной печати всех копий. Именно это и делают пресс-формы с несколькими полостями: они создают несколько одинаковых полостей в одном инструменте для производства одной и той же детали в больших объемах.

Ключевые характеристики:

• Цель: максимизировать производительность одной детали.

• Фокус дизайна: идеальный баланс и симметрия.

• Подходит для: крупносерийного производства зрелых продуктов.

• Пример: Производство 1 миллиона одинаковых крышек для бутылок.

Семейные формы (комбинированное формование): искусство интеграции

Теперь представьте, что одному и тому же фотографу нужно создать 100 полных фотоальбомов, каждый из которых содержит портрет, пейзаж и групповой снимок. Семейная форма подобна печати всех этих разных изображений на одном листе: она создает разные полости в одном инструменте для одновременного производства нескольких разных деталей.

Ключевые характеристики:

• Цель: экономичное производство компонентов или нескольких деталей небольшого объема.

• Фокус проектирования: поиск компромисса между разнородными деталями

• Лучше всего подходит для: сборочных комплектов, семейств продуктов малого объема, прототипов.

• Пример: изготовление ручки, колпачка и футляра зубной щетки вместе.

Технические компромиссы: все дело в балансе

Задача с несколькими полостями: идеальная гармония

В многоместных формах каждая полость должна быть идентичным близнецом. Пути потока, каналы охлаждения и механизмы выброса идеально зеркально отражены. Пластик должен достигать каждой полости при одинаковом давлении, температуре и времени. Если все сделано правильно, каждая деталь получится практически одинаковой.

Семейная реальность: продуманный компромисс

Вот где это становится сложнее. В нашем примере с медицинским компонентом цилиндры диаметром 31 мм и 25 мм имеют разные объемы, площади поверхности и тепловые характеристики. Проектировщик семейных форм должен:

1. Балансированные системы направляющих позволяют полностью заполнить обе полости, несмотря на разные требования к потоку.

2. Спроектируйте охлаждение для «самой медленной» части (обычно более толстой)

3. Координируйте выброс, несмотря на разные характеристики выпуска.

4. Примите тот факт, что время цикла будет определяться наиболее требовательным компонентом.

模具 становится исследованием компромисса — то, что я называю «уравновешиванием несбалансированного».

Экономические последствия: объем против универсальности

Давайте разберем наш случай с медицинскими компонентами:

Вариант 1: Отдельные одногнездные формы

• нужны 2 формы

• Самая высокая стоимость за деталь

• Полная гибкость производства

• Итого: 3 коробки для упаковки

Вариант 2: Семейная форма

• Требуется 1 пресс-форма (экономия затрат на оснастку 50%)

• Более низкая стоимость каждой детали, чем у одногнездного

• Обе детали производятся одновременно

• Потенциально оптимизированная упаковка (возможно 2 коробки вместо 3)

Вариант 3: две многоместные формы

• Требуются 2 формы с высокой кавитацией (самый дорогой инструмент)

• Самая низкая стоимость за деталь

• Огромный избыток мощностей для потребности в 2000 единиц

• Еще 3 коробки для упаковки.

При заказе на 2000 единиц семейная пресс-форма (вариант 2) обеспечивает наилучший экономический баланс, несмотря на ее технические компромиссы.

Матрица решений: когда выбрать какой подход?

Основываясь на нашем анализе и примере упаковки, вот моя практическая схема:

Выбирайте многополость, когда:

• Годовой объем превышает 100 000 единиц на деталь

• Конструкция детали стабильна и зрела

• Вы оптимизируете цену за штуку как можно ниже.

• Производственные циклы длительные и непрерывные.

Выбирайте семейные формы, когда:

• У вас есть компоненты (например, наш медицинский набор)

• Общие объемы умеренные (5 000-50 000 единиц)

• Бюджет инструмента ограничен

• Детали изготовлены из идентичных материалов и имеют одинаковый жизненный цикл.

• Синхронизация производства выгодна сборке/логистике

Критические тревожные сигналы для семейных форм:

1. Несоответствие материалов: разные смолы имеют разные потребности в усадке и обработке.

2. Несоответствие объемов: одна часть продает 10 000 единиц в месяц, а другая — 100.

3. Несоответствие жизненного цикла: один продукт выводится из эксплуатации, а другой набирает обороты.

4. Экстремальные различия в геометрии: очень тонкие и очень толстые детали в одном инструменте.

Вернуться к нашим медицинским компонентам: разумный выбор

Учитывая нашу потребность в 2000 единиц для каждой детали, подход «семейной пресс-формы» имеет убедительный смысл:

1. Экономика: один инструмент вместо двух

2. Логистика: синхронизированное производство снижает сложность складских запасов.

3. Качество: Обе детали имеют одинаковую историю обработки.

4. Упаковка: Может быть спроектирована с учетом спаренного выхода.

Требование к упаковке из трех коробок на самом деле открывает новые возможности: благодаря скоординированному производству по семейной форме мы потенциально можем разработать индивидуальное решение из двух коробок, которое идеально удерживает одинаковые наборы компонентов.

Суть

Литье под давлением – это не просто изготовление деталей, это принятие разумных системных решений. Выбор между семейными формами и многоместными формами представляет собой фундаментальный компромисс между специализацией и интеграцией, между эффективностью масштабирования и эффективностью масштабов.

Наше упражнение по упаковке показало, как производственные решения влияют на всю цепочку поставок. Иногда ответ заключается не в выборе одного подхода над другим, а в осознании того, что ваша ситуация – например, наши подобранные медицинские компоненты – требует комплексного мышления, которое представляет собой семейный шаблон.
