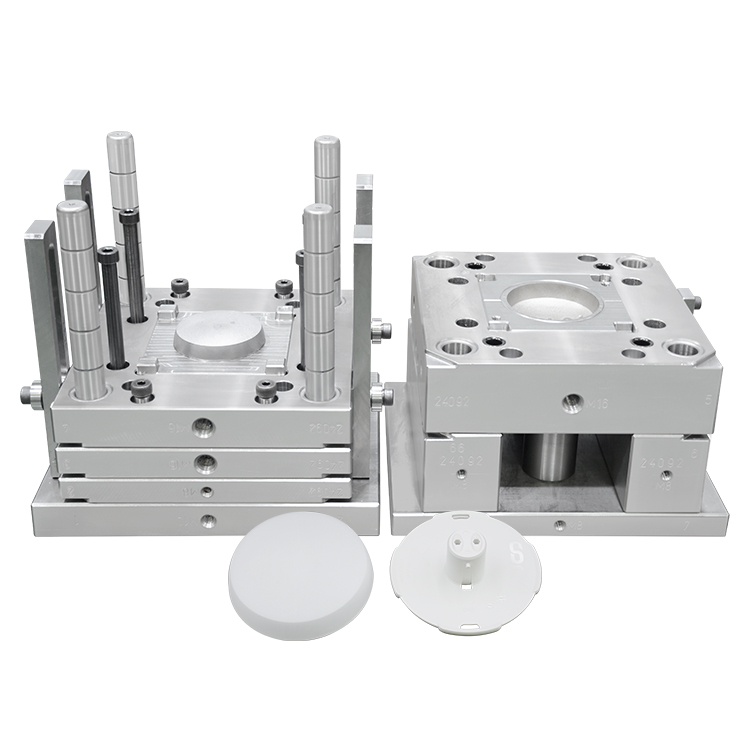

Ключевые соображения для конструкции плесени впрыска

1. Анализ и требования деталей

• Определите спецификации части :

• Размерные допуски (например, ± 0,05 мм), отделка поверхности (глянцевая/матовая) и требования к текстуре (например, EDM травление).

• Поведение материала (например, ПК требует высокой температуры плесени, PP подвержен усадке).

• Выбор линии расставания :

• Избегайте видимых поверхностей; Поместите по краям или некритическим районам.

2. Конструкция конструкции пресс -формы

(1) Разваливающая конструкция поверхности

• Проще расщеплять линии (плоские поверхности предпочтительны по сложным кривым).

• Используйте атлеты или ползунки для подрезок и сложной геометрии.

(2) Система стробирования

• Выбор типа ворот :

  Тип ворот	лучше всего для	плюсов и минусов
  Края ворот	Общие части	Легкая обработка, но требует обрезки
  Штифт	Маленькие, точные детали	Автоража, но потери высокого давления
  Подводные ворота	Эстетические детали (например, телефонные чехлы)	Нет видимых следов, но дорогостоящих

• Дизайн бегуна :

• Используйте сбалансированные бегуны для мульти-кавити.

• Cold Runner против Hot Runner : Горячие бегуны уменьшают отходы, но увеличивают стоимость плесени.

(3) Система выброса

• Размещение вывода эжектора :

• Распределить равномерно, чтобы предотвратить деформацию части.

• Соответствующий диаметр штифта с толщиной части (слишком тонкий = изгиб, слишком толстый = отметки).

• Дополнительные механизмы :

• Используйте атлеты, выброс воздуха или плиты стриптизершей для глубоких ребер или подрезков.

3. Дизайн системы охлаждения

• Ключевые принципы :

• Поместите каналы охлаждения вблизи полости (диаметр канала ≤2x).

• Избегайте мертвых зон; Используйте спиральные или серийные макеты.

• Материальные соображения :

• Материалы с высоким содержанием (например, ПК) требуют более эффективного охлаждения.

4. Выбор материала плесени

5. Вентиляционный дизайн

• Проблемы от плохого вентиляции :

• Сжигание, короткие снимки или пузырьки из -за захваченного воздуха.

• Решения :

• Вентиляционные слоты (0,02–0,05 мм глубиной).

• Добавьте вентиляционные отверстия на линии размножения, выводы или вставки.

6. Прочность плесени и долговечность

• Избегайте концентрации стресса :

• Используйте радиусы филе (R≥1 мм) вместо острых углов.

• Обработка поверхности :

• Нитривая (твердость), хромирование (профилактика ржавчины), покрытие DLC (низкое трение).

7. ТОРИТЕЛИ И ПОЛУЧЕНИЯ

• Критические подгонки :

• Руководные булавки/втулки: H7/G6 (скользящая посадка).

• Выталкивающие штифты: 0,01–0,02 мм зазор.

8. Тестирование и оптимизация плесени

• Проверьте проверки :

• Сбалансированная начинка?

• Плавное выброс?

• Флэш или следы раковины?

• T0 → T1 Регулировка :

• Измените размер затвора, охлаждение или макет выброса.

9. Техническое обслуживание и уход

• Регулярное обслуживание :

• Чистые направляющие колонны, смазочные выводы каждые 50 тысяч циклов.

• Нанесите ингибитор ржавчины во время хранения.

10. Контроль затрат

• Упростить дизайн : уменьшить ползунки/атлеты (каждый добавляет ~ 30% стоимости).

• Стандартизируйте компоненты : используйте стандартные основы форм (например, Futaba, DME).

Ошибки общего дизайна и исправления

Заключение

Хорошо продуманная функциональность, стоимость и долговечность в инъекционной плесени :

1. Предварительный анализ : понимать части и материальные потребности.

2. Оптимизированная структура : умное стробирование, охлаждение и выброс.

3. Процесс Синергия : Совместите дизайн плесени с параметрами впрыска.

Тематическое исследование : форм -формы автомобиля Улучшенный охлаждение, время резки с 40 с → 28 с , сэкономив 50 тыс. Долл. США в год !
