Оптимизация конструкции литьевой формы для контроля коробления
Контроль качества и прогнозируемое предотвращение коробления
Коробление при литье под давлением — одна из наиболее постоянных проблем, с которыми сталкиваются производители автомобильной, медицинской, бытовой электроники и промышленных пластмасс. Даже небольшие искажения размеров могут привести к сбоям сборки, проблемам с герметизацией, плохой эстетике и дорогостоящему браку. В отличие от дефектов поверхности, коробление напрямую отражает дисбаланс внутренних напряжений и неравномерную усадку внутри формованной детали. Уменьшение коробления — это не результат одной корректировки, а результат тщательно контролируемого взаимодействия между выбором материала, конструкцией литьевой формы, параметрами обработки и балансом охлаждения. В этом руководстве представлена ориентированная на технологические процессы и инженерно-ориентированная дорожная карта по систематическому сокращению коробления при литье под давлением с помощью проверенных промышленных стратегий.
Коробление в основном вызвано неравномерной усадкой внутри формованной пластиковой детали. По мере того как расплавленный полимер охлаждается и затвердевает, разные области сжимаются с разной скоростью. Когда эти силы усадки неуравновешены, деталь деформируется.
В системах литьевого формования коробление возникает из-за четырех основных дисбалансов: температурных градиентов, градиентов давления, молекулярной ориентации и поведения усадки материала . На каждый из этих факторов напрямую влияет конструкция литьевой формы и способ управления процессом.
Например, толстые секции остывают медленнее, чем тонкие. Если одна сторона детали охлаждается быстрее, она затвердевает раньше и сопротивляется сжатию из областей с более медленным охлаждением, вытягивая деталь из формы. В то же время непостоянное уплотняющее давление в полости приводит к образованию зон переменной плотности, которые по-разному сжимаются после выброса.
Армированные волокном материалы создают еще один уровень сложности. Стеклянные волокна ориентируются вдоль линий потока, увеличивая жесткость в одном направлении и вызывая анизотропную усадку — один из наиболее агрессивных факторов коробления.
В таблице ниже приведены основные причины:
| Привод к короблению | Физический механизм | Типичная литьевая форма |
|---|---|---|
| Неровное охлаждение | Дифференциальное затвердевание | Загнутые края, скрученные рамы. |
| Неравномерное давление | Изменение плотности | Искривленные поверхности |
| Ориентация волокна | Направленная усадка | Керлинг, кручение |
| Скорость усадки материала | Кристаллизация смолы | Макромасштабная деформация |
Понимание этих механизмов позволяет инженерам применять корректирующие действия с точностью, а не полагаться на настройку машины методом проб и ошибок.
Выбор материала — один из самых мощных рычагов контроля коробления. Различные полимеры демонстрируют совершенно разные характеристики усадки, кристаллическую структуру и коэффициенты теплового расширения. Выбор правильной смолы для конкретной геометрии часто более эффективен, чем любое исправление последующего процесса.
Аморфные пластики, такие как АБС, ПК и ПММА, обычно демонстрируют меньшую и более равномерную усадку по сравнению с полукристаллическими полимерами, такими как ПП, ПОМ, нейлон и полиэтилен. Полукристаллические материалы претерпевают фазовые изменения во время охлаждения, что приводит к непредсказуемому характеру сжатия, что значительно увеличивает риск коробления.
Армирование волокнами повышает жесткость, но увеличивает анизотропную усадку. Например, стеклонаполненный ПП может давать усадку поперек направления потока в два раза больше, чем вдоль него. Это означает, что положение литника литьевой формы и схема потока должны быть спроектированы специально для армированных материалов.
Стабильность партии материала также имеет значение. Изменения содержания влаги, индекса текучести расплава (MFI) или загрузки наполнителя могут изменить характер усадки от порции к порции. Строгая сушка смолы и отслеживание материалов уменьшают эти различия в источнике.
Основные рекомендации по выбору материалов включают в себя:
Отдавайте предпочтение аморфным смолам, когда стабильность размеров имеет решающее значение.
Используйте минералонаполненные пластики вместо стеклонаполненных, когда требуется изотропная усадка.
Сопоставьте скорость усадки смолы с градиентом толщины детали
Избегайте непоследовательного смешивания коэффициентов измельчения.
Выбор материала всегда следует оценивать наряду с конструкцией литьевой формы, а не изолированно.
Сама литьевая форма является структурной основой для контроля коробления. Плохо сбалансированные формы превращают незначительные изменения процесса в крупномасштабную деформацию.
Равномерность толщины стенок является наиболее важным правилом проектирования. Секции, толщина которых отличается более чем на 30%, практически гарантируют неравномерное охлаждение. Там, где нельзя избежать переходов по толщине, резкие шаги должны быть заменены постепенным снижением толщины.
Конструкция и расположение ворот напрямую влияют на пути потока, эффективность упаковки и ориентацию волокон. Центральный литник способствует симметричной усадке, а краевой литник увеличивает направленное напряжение. Несколько затворов необходимо сбалансировать с помощью анализа потока, чтобы избежать гонок и асимметрии давления.
Структура ребер и выступов требует особого внимания. Чрезмерно толстые ребра закрепляют нагрузку при охлаждении и вызывают коробление, вызванное опусканием. Идеальная толщина ребра должна оставаться в пределах 50–70 % номинальной толщины стенки.
Следующие конструктивные факторы оказывают наибольшее влияние на коробление:
| Особенность ударной литьевой формы | Риск коробления при плохой конструкции |
|---|---|
| Изменение толщины стенки | Высокий |
| Дисбаланс ворот | Высокий |
| Чрезмерная толщина ребер | Средний |
| Острые углы | Середина |
| Асимметричная геометрия | Высокий |

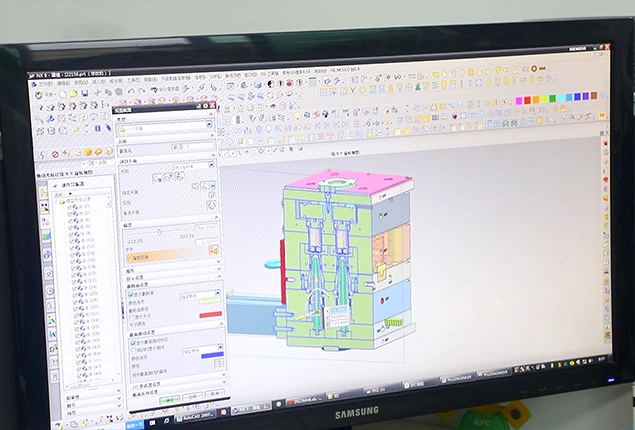

Современное проектирование литьевых форм во многом зависит от моделирования течения пресс-формы. Программное обеспечение для прогнозирования коробления моделирует усадку, ориентацию волокон и эффективность охлаждения перед резкой стали. Включение моделирования на этапе проектирования предотвращает проблемы структурного коробления, которые невозможно устранить только с помощью корректировок обработки.

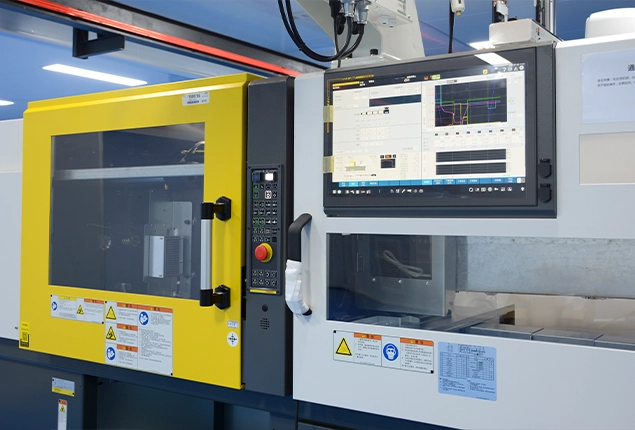

Даже при идеально спроектированной литьевой форме неправильные параметры обработки могут привести к серьезной деформации. Целью управления процессом является поддержание однородной плотности материала, сбалансированной скорости охлаждения и стабильной молекулярной ориентации.
Температура расплава напрямую влияет на вязкость и характеристики упаковки. Чрезмерно высокая температура плавления увеличивает усадку и остаточное напряжение, а низкие температуры препятствуют правильному заполнению полости и приводят к слабым линиям сварного шва, которые деформируются при охлаждении.
Скорость впрыска влияет на температуру сдвига и выравнивание волокон. Высокие скорости агрессивно выравнивают полимерные цепи в направлении потока, усиливая направленную усадку. Контролируемое изменение скорости на этапах заполнения снижает этот риск.
Давление и время упаковки являются одними из наиболее важных факторов контроля коробления. Недостаточная упаковка создает пустоты и зоны низкой плотности, которые чрезмерно сжимаются после выброса. Однако чрезмерная упаковка фиксирует стресс, который проявляется в виде замедленной деформации.
Температура формы определяет затвердевание поверхности. Большая разница температур между половинками полости приводит к асимметричной усадке при охлаждении и немедленному изгибу детали при выталкивании.
Практические стратегии управления процессами включают в себя:
Многоступенчатые профили скорости
Динамическое падение давления набивки
Контроль однородности температуры пресс-формы в пределах ±2°C
Мониторинг давления в полости в режиме реального времени
Стабильность процесса важнее, чем экстремальная оптимизация параметров. Немного несовершенная, но повторяемая настройка приводит к меньшему короблению, чем агрессивная настройка, склонная к колебаниям.
Время охлаждения часто занимает более 60% цикла литья под давлением , и это единственный наиболее влиятельный фактор в борьбе с короблением. Неуправляемая конструкция охлаждения приводит к температурным градиентам, которые никакие настройки обработки не могут полностью исправить.
Каналы охлаждения должны максимально точно повторять геометрию детали. Конформное охлаждение , полученное с помощью аддитивных методов, значительно улучшает однородность температуры по сравнению с каналами с прямым сверлением. Это приводит к синхронному затвердеванию и уменьшению градиентов внутренних напряжений.
К основным рискам охлаждения относятся:
Неравномерное расстояние между каналами
Зоны мертвой воды
Накопление накипи снижает теплопередачу
Недостаточное охлаждение вблизи толстых ребер и выступов.
Сбалансированное охлаждение — это не максимальное охлаждение, а равномерное охлаждение . Переохлаждение одной области, в то время как другая остается расплавленной, приводит к необратимому искажению полимерной матрицы.
Усовершенствованные блоки контроля температуры с возможностью турбулентного потока и обратной связью по зонам значительно сокращают коробление в приложениях с жесткими допусками, таких как медицинские корпуса и оптические компоненты.
Даже при полностью оптимизированной литьевой форме и стабильном процессе некоторые материалы и геометрии по-прежнему демонстрируют остаточную деформацию после выталкивания. Методы постформования служат механизмом контролируемого снятия стресса.
Отжиг — один из наиболее эффективных методов уменьшения вторичной коробления. Нагревая деталь ниже температуры стеклования и выдерживая ее в течение контролируемого времени, внутренние напряжения ослабляются, не деформируя внешнюю геометрию.
Охлаждение на основе приспособления удерживает деталь в правильном положении сразу после извлечения, пока не будет достигнуто тепловое равновесие. Это особенно эффективно для тонких плоских панелей и длинных структурных рам.
Кондиционирование влаги имеет решающее значение для гигроскопичных материалов, таких как нейлон. Поглощенная влага выравнивает распределение внутренних напряжений и стабилизирует окончательные размеры.
Вторичный контроль не заменяет правильное проектирование пресс-форм и процессов, но может снизить процент брака при выпуске продукции и переходе материалов.
Предотвращение коробления наиболее эффективно, когда оно интегрировано в систему качества , а не рассматривается как проблема пожаротушения на производстве. Прогнозирующие измерения и раннее обнаружение позволяют инженерам вмешаться до того, как появятся большие объемы лома.
Мониторинг в процессе процесса с помощью датчиков давления в полости и инфракрасных сканеров температуры пресс-формы обеспечивает индикаторы дисбаланса в режиме реального времени. Отклонения от базовых кривых предсказывают размерный сдвиг задолго до видимой деформации детали.
Статистический контроль процесса (SPC) отслеживает критические переменные, такие как плоскостность детали, диагональная деформация и отклонение толщины. Анализ тенденций выявляет износ инструмента, закупорку каналов охлаждения и несоответствие материалов.
Цифровое двойное моделирование коробления связывает реальные производственные данные с виртуальными моделями, позволяя командам тестировать корректировки процесса, не прерывая производство.
Контроль коробления становится устойчивым только тогда, когда процесс литья под давлением рассматривается как замкнутая система, а не как фиксированный рецепт.
Сокращение коробления при литье под давлением является совокупным результатом тщательного выбора материалов, интеллектуальной разработки литьевых форм, строгого контроля условий обработки и термически сбалансированных систем охлаждения. Не существует единого параметра, который бы универсально устранял коробление. Вместо этого производители достигают долгосрочной стабильности за счет общесистемной оптимизации.
Благодаря сочетанию прогнозирующего моделирования, прецизионного инструмента, мониторинга в реальном времени и контроля напряжения после формования, коробление становится управляемой инженерной переменной, а не непредсказуемым дефектом. Компании, которые осваивают этот контроль, последовательно обеспечивают более высокую точность размеров, более низкий уровень брака и более сильную репутацию бренда в производстве пластмасс с высокими допусками.
Вопрос 1: Можно ли полностью устранить коробление при литье под давлением?
Полное исключение редко возможно, но систематический контроль посредством проектирования пресс-форм, оптимизации материала и точной обработки может снизить коробление до почти нулевого функционального воздействия в большинстве применений.
Вопрос 2: Какие материалы наиболее склонны к короблению?
Полукристаллические пластики, такие как ПП, нейлон и ПОМ, имеют более высокую и менее равномерную усадку, что делает их более склонными к короблению, чем аморфные материалы, такие как АБС или ПК.
В3: Является ли температура литьевой формы более важной, чем температура расплава?
Оба критически важны. Температура расплава влияет на образование внутреннего напряжения, а температура формы определяет затвердевание поверхности и баланс охлаждения. Контроль коробления требует скоординированной оптимизации обоих процессов.
Вопрос 4. Насколько эффективно моделирование течения пресс-формы для прогнозирования коробления?
Современные инструменты моделирования обеспечивают высокую точность прогнозирования при правильном моделировании данных о материалах и схемах охлаждения. Они значительно сокращают количество пробных итераций при разработке инструмента.
Вопрос 5: Увеличивает ли более быстрое время цикла риск коробления?
Да. Агрессивное сокращение цикла часто приводит к неравномерному затвердеванию и недостаточному расслаблению напряжений, что увеличивает вероятность коробления.
