Понимание того, что на самом деле представляет собой пластиковая форма
Принципы проектирования пластиковых форм, которые предотвращают отказы
Распространенные проблемы с пластиковой плесенью и способы их устранения

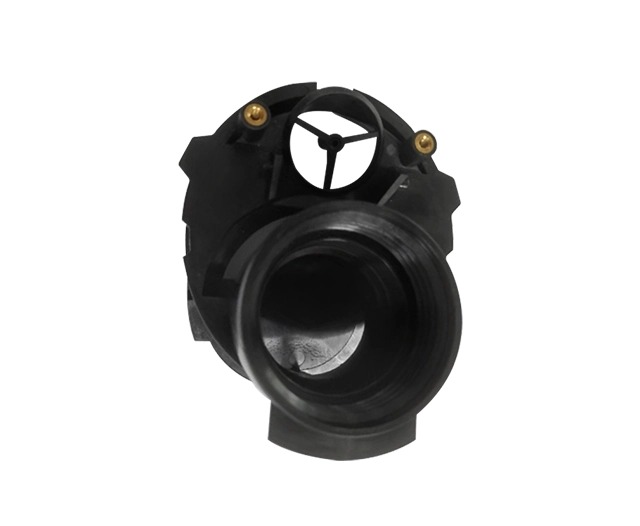

Способность изготовить высококачественную пластиковую форму определяет успех бесчисленного количества производимой продукции: от медицинских компонентов и корпусов для электроники до упаковки и автомобильных деталей. Хорошо изготовленная пластиковая форма обеспечивает точность размеров, качество поверхности, повторяемость и эффективность производства. Понимание того, как изготовить пластиковую форму, больше не ограничивается крупными заводами — достижения в области обработки с ЧПУ, 3D-печати и быстрой оснастки теперь позволяют небольшим мастерским, стартапам и даже квалифицированным специалистам приступить к изготовлению пластиковых форм с поразительной точностью. В этом руководстве представлено полное практическое описание процесса создания пластиковой формы: от концепции до готовых к производству инструментов.

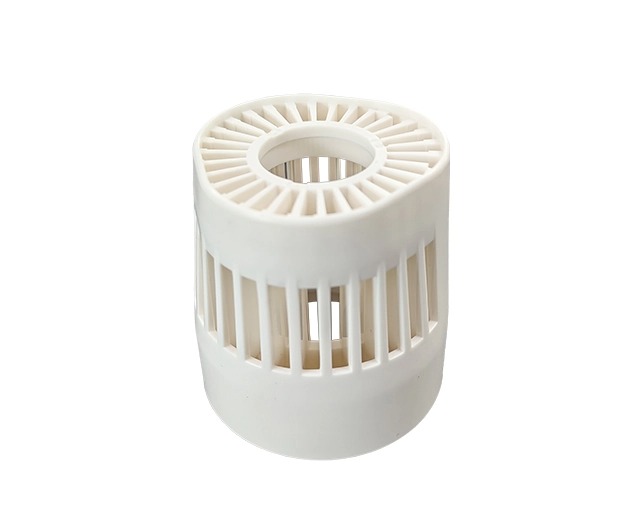

Пластиковая форма — это точно спроектированный инструмент, используемый для придания расплавленному пластику фиксированной формы в контролируемых условиях. Он определяет не только геометрию детали, но и текстуру ее поверхности, прочность, точность размеров и эффективность производства. В отличие от простых форм для литья, пластиковая форма должна выдерживать повторяющиеся циклы высокого давления и высоких температур без деформации и разрушения.
По своей сути пластиковая форма состоит из двух основных половин: сердцевины и полости . Когда они закрыты, они создают негативное пространство, которое формирует расплавленный пластик. Дополнительные системы, в том числе направляющие, ворота, охлаждающие каналы, выталкиватели и вентиляционные отверстия, контролируют, как пластик поступает в форму, охлаждается и выводится из формы.
Пластиковые формы обычно используются в:
Инъекционное формование
Компрессионное формование
Трансферное формование
Термоформование
Каждое применение налагает различные механические напряжения и конструктивные ограничения, которые напрямую влияют на конструкцию формы. Пресс-форма, предназначенная для литья под давлением в больших объемах, требует закаленной стали и точных охлаждающих каналов, тогда как прототип пластиковой формы может идеально работать с алюминием или даже армированной смолой.
Самая важная мысль для новичков заключается в следующем: пластиковая форма — это не просто форма, это управляемая термическая и механическая система . Каждая особенность формы влияет на поток материала, время охлаждения, качество поверхности и скорость производства. Освоение изготовления пластиковых форм начинается с понимания этого поведения на уровне системы.
Разные производственные цели требуют разных подходов к изготовлению пластиковой формы . Выбор правильного метода напрямую определяет стоимость, долговечность, точность и масштабируемость.
| Метод | Лучший вариант использования Плюсы | Минусы | Материал |
|---|---|---|---|
| Обработка с ЧПУ | Массовое производство | Высокая точность, длительный срок службы | Дорогая первоначальная стоимость |
| 3D-печатные формы | Быстрое прототипирование | Низкая стоимость, быстрый результат | Ограниченная долговечность |
| Силиконовое литье | Малообъемное тестирование | Мелкая детализация, гибкость | Не для массового производства |
| EDM (электроэрозионная обработка) | Сложная геометрия | Экстремальная точность | Медленно, высокая стоимость. |
Пластиковые формы, изготовленные на станках с ЧПУ, доминируют в промышленном производстве, поскольку они обеспечивают непревзойденную прочность и контроль размеров. Алюминиевые формы широко используются в производстве средних объемов, поскольку они обрабатываются быстрее и стоят дешевле, чем стальные. Формы из закаленной стали необходимы, когда производственные циклы превышают сотни тысяч циклов.
Пластиковые формы, напечатанные на 3D-принтере, исключительно хорошо подходят для быстрого прототипирования. Хотя они быстро разрушаются под воздействием тепла и давления, они идеально подходят для проверки соответствия деталей, поведения материалов и первых образцов на рынке с минимальными инвестициями.
Методы с использованием силикона и мягких инструментов хорошо подходят для литья из уретана и пластиковых деталей, выпускаемых ограниченным тиражом. Эти методы не справляются с давлением впрыска, но обеспечивают непревзойденную скорость проверки.
Изготовление пластиковой формы следует структурированному инженерному рабочему процессу. Пропуск любого этапа обычно приводит к дефектам, потере материала или преждевременному выходу инструмента из строя.
Каждая пластиковая форма начинается с 3D-модели CAD конечного продукта. В этом проекте необходимо учитывать углы уклона, толщину стенок, подрезы, текстуру и усадку. Типичный угол уклона 1–3 градуса обеспечивает плавное извлечение детали из пластиковой формы без повреждения поверхности.
Равномерность толщины стенок имеет решающее значение. Толстые секции остывают медленнее и оставляют следы, тогда как тонкие участки могут не заполняться. Усовершенствованное программное обеспечение для моделирования, такое как Moldflow, позволяет инженерам визуализировать течение пластика, воздушные ловушки и поведение охлаждения перед резкой на металле.
Сама пресс-форма затем проектируется на основе модели детали. Это включает в себя:
Определение линий разъема
Выбор места для ворот
Создание бегунковых систем
Проектирование каналов охлаждения
Размещение выталкивающих штифтов
Система охлаждения часто определяет 60–70% времени цикла. Плохая конструкция системы охлаждения увеличивает деформацию, внутреннее напряжение и стоимость производства. Профессиональная конструкция пластиковой формы уравновешивает все эти переменные еще до начала производства.
Инструментальную сталь (Р20, Н13, S136) выбирают для пресс-форм большого объема из-за износостойкости и термостойкости. Алюминий выбирают для коротких производственных циклов из-за более быстрой обработки и низкой стоимости. Пластиковая форма должна соответствовать как используемому пластику, так и ожидаемому объему производства.
Фрезерование с ЧПУ удаляет сыпучий материал для формирования полости и сердцевины. Затем электроэрозионная обработка используется для обработки острых углов или глубоких полостей, которые невозможно выполнить обычными фрезами. Высокоточная шлифовка обеспечивает герметичное уплотнение разделяемых поверхностей без заусенцев.
Обработка поверхности напрямую влияет на внешний вид детали и поведение при извлечении. Поверхности пластиковых форм могут быть:
Зеркальная полировка для оптических деталей
Химическое травление для текстуры кожи.
Пескоструйная обработка для матового покрытия
Первые тестовые снимки демонстрируют реальную производительность. Такие проблемы, как короткие выстрелы, мигание, вмятины или коробление, исправляются путем изменения размера ворот, добавления вентиляционных отверстий или модификаций системы охлаждения.
Только после успешной проверки пластиковая форма допускается к массовому производству.
Выбор правильного материала формы определяет долговечность инструмента, эффективность теплопередачи, качество обработки поверхности и общую экономику производства.
| пресс-формы | Долговечность | Обрабатываемость | Эффективность охлаждения | Типичное использование |
|---|---|---|---|---|
| P20 Сталь | Середина | Хороший | Середина | Общие промышленные формы |
| H13 Сталь | Высокий | Умеренный | Середина | Инъекция большого объема |
| S136 Нержавеющая сталь | Очень высоко | Умеренный | Ниже | Медицинские и пищевые |
| Алюминий 7075 | Середина | Отличный | Отличный | Прототипы, короткие серии |
Стальные формы устойчивы к истиранию стеклонаполненных пластиков и обеспечивают самый длительный срок службы. Формы из нержавеющей стали предотвращают коррозию при формовании медицинских компонентов или компонентов, контактирующих с пищевыми продуктами. Алюминиевые формы обеспечивают превосходную теплопроводность, что значительно сокращает время цикла прототипирования.
Неправильный выбор материала часто приводит к:
Преждевременный износ пресс-формы
Плохое качество поверхности
Деформация под воздействием тепла
Чрезмерные затраты на техническое обслуживание
Правильно подобранный пластиковый материал формы обеспечивает как технические характеристики, так и экономическую эффективность.
Хорошая конструкция пластиковой формы устраняет большинство производственных дефектов еще до того, как они возникнут. Эти принципы не подлежат обсуждению в профессиональных инструментах.
Равномерная толщина стенок способствует равномерному охлаждению и снижает внутреннее напряжение. Внезапные изменения толщины создают углубления и слабые зоны.
Соответствующие углы уклона гарантируют плавный выброс. Без надлежащей вытяжки детали царапают поверхность формы, что приводит к повреждениям и замедлению производства.
Правильное расположение ворот обеспечивает сбалансированный поток пластика. Неправильное размещение заслонки приводит к появлению линий сварки, скоплению воздуха и неравномерному заполнению.
Эффективная вентиляция позволяет воздуху выходить во время инъекции. Без вентиляции сжатый воздух сжигает пластик и создает пустоты.
Структурное усиление в больших формах предотвращает прогиб при высоких усилиях зажима, сохраняя точность размеров при больших нагрузках.
Профессиональные дизайнеры пластиковых форм рассматривают воздушный поток, тепловой поток и поток пластика как единую интегрированную систему, а не как отдельные проблемы.
Даже хорошо спроектированные пластиковые формы со временем сталкиваются с проблемами. Распознавание и решение этих проблем быстро защитит как форму, так и отлитые детали.
Мигание происходит, когда расплавленный пластик протекает между разделяющими поверхностями формы. Исправление включает в себя усиление давления зажима, замену поверхности уплотнений или снижение давления впрыска.
Короткие выстрелы возникают в результате неполного заполнения полости. Эту проблему решают повышение температуры плавления, увеличение размера литника или улучшение вентиляции.
Следы раковин образуются из-за неравномерного охлаждения толстых сечений. Изменение толщины стенок или добавление локальных каналов охлаждения уменьшает этот дефект.
Деформация возникает, когда детали охлаждаются неравномерно. Оптимизированное размещение каналов охлаждения и сбалансированное наполнение сводят к минимуму коробление.
Прилипшие детали указывают на недостаточную тягу, шероховатость поверхности или чрезмерное удерживающее давление. Полировка, изменение чертежей или корректировка настроек машины решают проблему.
Каждый вид отказа отражает специфическое взаимодействие между геометрией формы, выбором материала и условиями обработки. Систематическая диагностика всегда превосходит корректировку методом проб и ошибок.
Понимание реальных инвестиций, необходимых для изготовления пластиковой формы, помогает избежать нереалистичных ожиданий и перерасхода бюджета.
Небольшой прототип пластиковой формы , изготовленной из алюминия с использованием станка с ЧПУ, может стоить от 500 до 3000 долларов и быть изготовлен в течение 1–2 недель . Стоимость пресс-формы из закаленной стали для массового производства может стоить от 8000 до более 100 000 долларов США , в зависимости от сложности, количества полостей и требований к допускам.
Требования к навыкам охватывают несколько дисциплин:
САПР-дизайн
Машиностроение
Анализ теплового потока
программирование ЧПУ
Полировка и отделка
В то время как любители могут изготавливать базовые пластиковые формы с помощью настольного станка с ЧПУ или 3D-печати, изготовление форм промышленного уровня остается специализированной профессией, требующей многолетнего опыта и точного оборудования.
Обучение изготовлению пластиковых форм является основой современного производства пластмасс. Успешная пластиковая форма объединяет точную геометрию, интеллектуальное управление температурным режимом, прочные материалы и эффективные системы выброса в один унифицированный инструмент. От разработки прототипа до массового производства в работе пресс-форм действуют одни и те же основные принципы: точный дизайн, правильный выбор материала, чистая механическая обработка, интеллектуальное охлаждение и контролируемый поток пластика. Когда эти элементы сконструированы вместе, пластиковая форма становится мощным инструментом, позволяющим производить миллионы одинаковых высококачественных деталей с поразительной эффективностью.
В1: Как долго длится пластиковая форма?
Стальная пластиковая форма при правильном уходе может прослужить более миллиона циклов, тогда как алюминиевые формы обычно служат 10 000–100 000 циклов в зависимости от использования.
В2: Могу ли я сделать пластиковую форму дома?
Простые пластиковые формы можно изготовить с помощью 3D-печати или литья из силикона для применений под низким давлением. Промышленные литьевые формы требуют профессионального оборудования.
В3: Какое программное обеспечение используется для проектирования пластиковых форм?
Общее программное обеспечение включает SolidWorks, AutoCAD, Siemens NX, CATIA и Moldflow для моделирования.
Вопрос 4: Какая самая большая ошибка при изготовлении пластиковых форм?
Пропуск моделирования потока и игнорирование конструкции системы охлаждения являются причиной большинства дефектов и производственных сбоев.
Вопрос 5: Что лучше для пластиковой формы: алюминий или сталь?
Алюминий быстрее и дешевле для коротких тиражей. Сталь прочнее и экономичнее для долгосрочного массового производства.
