Перенос проверенного прототипа медицинского устройства в коммерческий масштаб имеет общеизвестно высокий уровень отказов. Модели, напечатанные или обработанные на 3D-принтере, часто безупречно доказывают базовую функциональность. Однако они часто маскируют серьезные проблемы с технологичностью. Прямой переход к инструментам из твердой стали с несколькими полостями без использования мостовой стратегии приведет к катастрофе. Вы рискуете высоким процентом брака, полным несоблюдением требований FDA или CE, а также серьезной доработкой инструментов.
В этой статье представлена последовательная, научно обоснованная схема масштабирования производства. Вы узнаете, как успешно перейти от функциональных прототипов к крупносерийному производству. Мы уделяем особое внимание тактике снижения критических рисков и стратегическому выбору поставщиков. Освоив эти переходные этапы, команды инженеров могут стабилизировать цепочки поставок и защитить сроки запуска.
Форматы файлов диктуют готовность: файлы STL на уровне поверхности, полученные в результате 3D-печати, необходимо перестроить в твердые модели САПР (STEP/SLDPRT), прежде чем можно будет сгенерировать точные расценки на инструменты.
«Производство мостов» снижает риск: использование мягкой алюминиевой оснастки для пилотных запусков (тысячи единиц) проверяет проект и соответствие требованиям перед переходом к крупносерийным формам из твердой стали.
Смена материала имеет решающее значение: специализированные смолы-прототипы должны быть заменены стандартными, совместимыми с стерилизацией полимерами медицинского назначения, чтобы обеспечить долгосрочную стабильность производства.
Соблюдение требований — это непрерывная нить: переход требует перехода в чистые помещения класса 7/8 по ISO и соблюдения стандартов материалов ISO 13485 и USP класса VI, начиная с этапа первого изделия.
Инженерные команды часто преждевременно празднуют успешный этап создания прототипа. Физическая модель доказывает, что ваша концепция работает в руках человека. Это не доказывает, что вы можете производить его постоянно в больших масштабах. Преодоление этого разрыва требует понимания фундаментальных различий между технологиями прототипирования и массовым производством.
Аддитивное производство легко прощает агрессивные конструктивные недостатки. Однако медицинское литье под давлением строго наказывает за те же самые ошибки. Например, толстые стенки прототипа, напечатанного на 3D-принтере, идеально подходят для печатной платформы. Напротив, те же самые толстые стенки вызывают неравномерное охлаждение во время литья под давлением. Это неравномерное термическое сокращение создает серьезные «впадины» и внутренние пустоты. Вы должны иметь одинаковую толщину стенок по всей конструкции, чтобы обеспечить структурную целостность.
Операционные «слепые зоны» часто полностью останавливают ход закупок. Производители не могут запускать анализ проектирования для технологичности (DFM) для стандартных файлов STL. Они также не могут получить на их основе точные расценки на инструменты. Файлы STL представляют только взаимосвязанные треугольники поверхностей. Им не хватает математических данных твердотельной геометрии. Для перехода требуются надежные надежные файлы САПР, такие как STEP или SLDPRT. Вы также должны предоставить окончательную спецификацию материалов (BOM). Без твердотельной геометрии и спецификации производители инструментов не могут рассчитывать траектории инструмента с ЧПУ.
Команды инженеров обычно собирают ранние итерации вручную. Массовое производство полностью зависит от автоматизированных или полуавтоматических сборочных линий. Ваша конструкция должна учитывать роботизированный захват. Он также должен поддерживать упрощенные методы соединения. Например, замена крошечных металлических винтов соединениями, выполненными с помощью ультразвуковой сварки, значительно упрощает процесс сборки. Если ваш продукт игнорирует ограничения роботизированной сборки, эффективность и согласованность производства пострадают.
Вы не сможете масштабировать производство, пока не оптимизируете свой цифровой дизайн для физической реальности. Этот этап требует строгой инженерной дисциплины и глубокого понимания поведения полимеров под высоким давлением.
Для надежного формования необходимо оптимизировать определенные критерии DFM. Обратите внимание на эти основополагающие правила:
Углы уклона: добавьте соответствующие углы уклона ко всем вертикальным стенам. Мы рекомендуем по крайней мере 1-2 градуса. Это обеспечивает плавный выброс детали без истирания поверхности.
Оптимизация ворот: оптимизируйте расположение ворот, чтобы равномерно выталкивать расплавленный пластик. Плохое расположение ворот приводит к появлению слабых линий соединения в местах схода потоков материала.
Скорость усадки: рассчитайте точные скорости усадки материала. Различные медицинские полимеры сжимаются по-разному при охлаждении. Учет этого фактора в конструкции пресс-формы позволяет обеспечить строгие допуски медицинского уровня.
Вы не можете подтвердить то, что не можете измерить. Проектирование для проверки требует доступности критически важных функций. Группы контроля качества используют для проверки координатно-измерительные машины (КИМ). Если сложная геометрия блокирует датчик КИМ, он не соответствует стандарту проверки. Включите четкие данные измерений непосредственно в вашу CAD-модель. Это гарантирует воспроизводимые проверки контроля качества во время коммерческого производства.
Первая инспекция товаров (FAI) служит жизненно важным контрольным пунктом. Тестирование проверки проекта (DVT) происходит одновременно. Здесь инспекторы измеряют физическую деталь в соответствии с точными техническими спецификациями. Помните, что производители инструментов выполняют работу точно в соответствии с предоставленным файлом САПР. Они не угадывают и не предполагают ваш замысел. Если файл САПР содержит ошибки, стальная форма идеально воспроизведет эти ошибки. Этот этап определяет, приступите ли вы к клиническим испытаниям или вернетесь к проектированию.

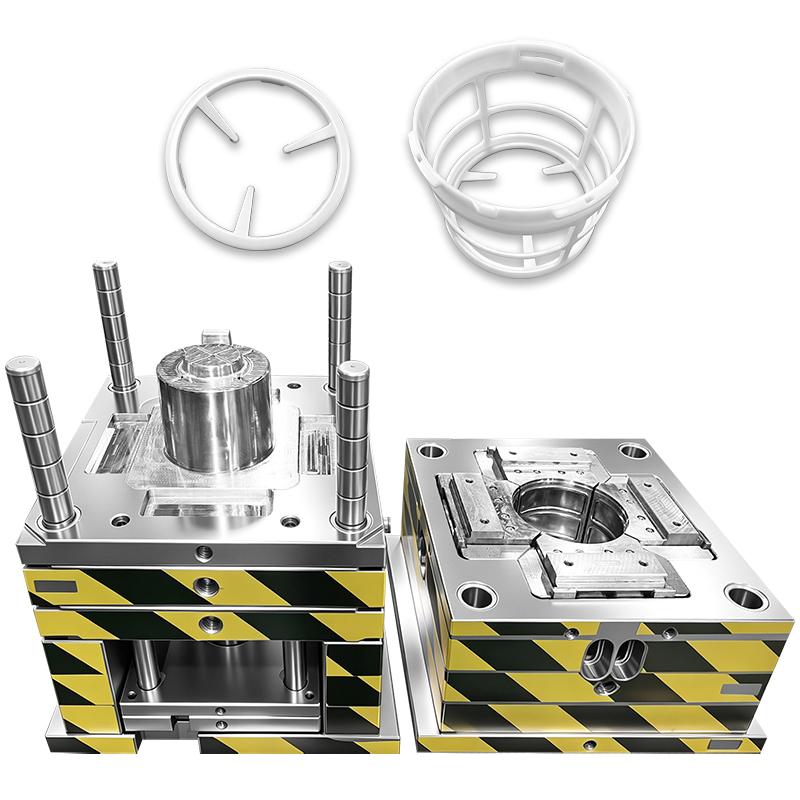

Переход от 10-секционного 3D-печатного прототипа непосредственно к 100-тысячной форме из твердой стали — безрассудство. Риск проверки просто слишком высок. Вам нужен промежуточный этап для проверки самого производственного процесса.
Включите в свой график мелкосерийное «мостовое производство». На этом этапе обычно производится от 1000 до 5000 единиц. Это важный шаг по снижению риска, связанного с пластиковыми компонентами здравоохранения . При производстве мостов проверяется конструкция вашей пресс-формы, выбор материала и процесс сборки, прежде чем вы перейдете к полномасштабному производству инструментов.
Понимание перехода к инструментам предотвращает неудачи, которых можно было бы избежать. Алюминиевые инструменты обеспечивают значительно более быстрое время выполнения работ, чем закаленная сталь. Они также требуют меньше первоначальных обязательств. Такой подход позволяет быстро получить детали производственного уровня для клинических испытаний. Вы можете проверить готовность процесса, прежде чем приступать к изготовлению многоместных пресс-форм большого объема.
Следующая диаграмма иллюстрирует отдельные этапы перехода на инструмент:
Фаза производства | Инструментальный материал | Ожидаемый объем | Основная цель | Риск проверки |
|---|---|---|---|---|
Прототипирование | Нет (3D-печать/ЧПУ) | 1 - 50 единиц | Проверка формы, соответствия и основных функций. | Низкий |
Производство мостов | Алюминий (мягкий инструмент) | 1000 - 5000 единиц | Валидация процесса, тестирование FDA, клинические испытания. | Середина |
Массовое производство | Закаленная сталь (P20/H13) | 100 000+ единиц | Высокоскоростное коммерческое масштабирование. | Высокий |
Используйте этот переходный этап, чтобы наметить все второстепенные операции. Отслеживайте точное время, необходимое для очистки, стерилизации и окончательной сборки. Картирование процессов выявляет скрытые узкие места на ранней стадии. Устранение узких мест при сборке во время производства мостов помогает предотвратить серьезные сбои в ходе полномасштабного коммерческого производства.
Масштабирование требует отказа от экзотических материалов для быстрого прототипирования. Вы должны строго согласовывать выбор материала с медицинскими стандартами и потребностями в стерилизации.
Инженеры часто используют специализированные фотополимеры для ранних итераций. Вы должны заменить их масштабируемыми стандартными медицинскими полимерами. Обычно выбирают полипропилен (ПП), поликарбонат (ПК) и полиэфирэфиркетон (PEEK). Стандартизированные материалы сводят к минимуму нарушения в цепочке поставок и повышают долгосрочную стабильность поставок, поскольку поставщики хранят их по всему миру.
Вы должны оценивать полимеры на основе методов стерилизации конечного использования. Выбор неправильного материала приводит к катастрофической деградации. При выборе смолы учитывайте следующие распространенные методы:
Автоклав (пар): Требуется высокая термостойкость. Такие материалы, как PEEK или ПК, хорошо выдерживают повторяющиеся паровые циклы.
Гамма-излучение: отлично подходит для одноразовых устройств. Однако гамма-лучи могут вызвать пожелтение или охрупчивание чувствительных пластиков, таких как стандартный тефлон.
Окись этилена (ЭО): низкотемпературный газовый процесс. Он идеально подходит для термочувствительных полимеров, хотя требует более длительного периода дегазации.
Производственная среда диктует жизнеспособность продукта. Медицинские компоненты должны производиться в чистых помещениях, сертифицированных по стандарту ISO 7 или ISO 8. В этих помещениях тщательно контролируются частицы в воздухе. Весь сквозной процесс должен строго соответствовать стандартам управления качеством ISO 13485. Кроме того, средства управления программным обеспечением должны соответствовать требованиям FDA 21 CFR Part 11. Наконец, выбранное вами сырье должно пройти испытание на биологическую реактивность класса VI USP.
Ваш выбор партнера-производителя определяет ваш окончательный успех. Помимо базового ценообразования, команды должны уделять пристальное внимание управлению процессами, возможностям обеспечения соответствия и эффективности коммуникации.
Морские инструменты часто представляют собой привлекательные варианты на начальном этапе. Однако практические риски требуют тщательной оценки. Проблемы с отслеживанием материалов могут вызвать серьезные проблемы с соблюдением требований. Уязвимость интеллектуальной собственности остается постоянной угрозой. Языковые барьеры и барьеры часовых поясов часто приводят к инженерным переработкам. Наконец, перебои в доставке и задержки на таможне могут повлиять на сроки запуска продукта.
Определите строгие критерии для способного производственного партнера. Ищите комплексные организации по контрактной разработке и производству (CDMO). Лучшие партнеры предлагают надежные комплексные услуги. Они предоставляют собственное программное обеспечение DFM для анализа. Они беспрепятственно управляют внутренней передачей инструментов. Они обеспечивают строгий контроль проектирования на протяжении всего перехода. Самое главное, потребуйте подтверждённый опыт работы в секторах с высокими требованиями к соблюдению требований, таких как медико-биологические науки или хирургическое оборудование. Поставщик без опыта работы в чистых помещениях может создать серьезный риск для проекта.
Для успешной коммерциализации требуется гораздо больше, чем просто изготовление стальной формы. Это требует строгого подхода к масштабированию. Вы должны принять строгие принципы DFM на раннем этапе проектирования. Использование проверки мостовых инструментов защищает ваш процесс разработки и одновременно подтверждает вашу производственную концепцию. Более того, постоянное соблюдение нормативных требований гарантирует, что ваш продукт действительно достигнет пациентов.
Следующие шаги: немедленно прекратите цитирование из файлов STL поверхностного уровня. Поручите своим командам инженеров и закупщиков завершить разработку надежных файлов STEP и комплексной спецификации. Затем обратитесь к сертифицированному партнеру по формованию медицинских изделий для выполнения первоначального анализа DFM, прежде чем переходить к массовому производству инструментов.
О: Файлы STL отображают только внешнюю поверхность детали, используя сетку треугольников. Им не хватает надежных геометрических данных, необходимых для расчета объема, массы и внутренней структуры. Производителям инструментов нужны надежные файлы САПР (такие как STEP или SLDPRT) для запуска программирования траектории движения инструмента с ЧПУ и точной оценки требований к стали.
Ответ: Требования к инструментам значительно различаются в зависимости от сложности детали, количества гнезд, выбора материала и масштаба производства. Мостовые инструменты небольшого объема и пресс-формы из закаленной стали для больших объемов служат различным целям проверки и производства, поэтому требования проекта должны быть четко определены до принятия решений по инструментам.
Ответ: Инженерные прототипы в первую очередь проверяют физическую форму и функции пользователя. Они часто используют смолы, напечатанные на 3D-принтере. Производственные прототипы проверяют реальный производственный процесс. Они используют предназначенный для медицинских целей полимер, пропущенный через алюминиевую или мягкую форму, для проверки усадки, времени цикла и этапов сборки.
О: Прежде чем завершить разработку формы, вам необходимо выбрать метод стерилизации. Различные методы стерилизации (например, паровая или гамма-излучение) определяют, какую пластиковую смолу вам следует использовать. Смена материалов после резки формы изменяет степень усадки, что полностью нарушает точность размеров инструмента.
