Просмотры:0 Автор:Pедактор сайта Время публикации: 2026-01-27 Происхождение:Работает

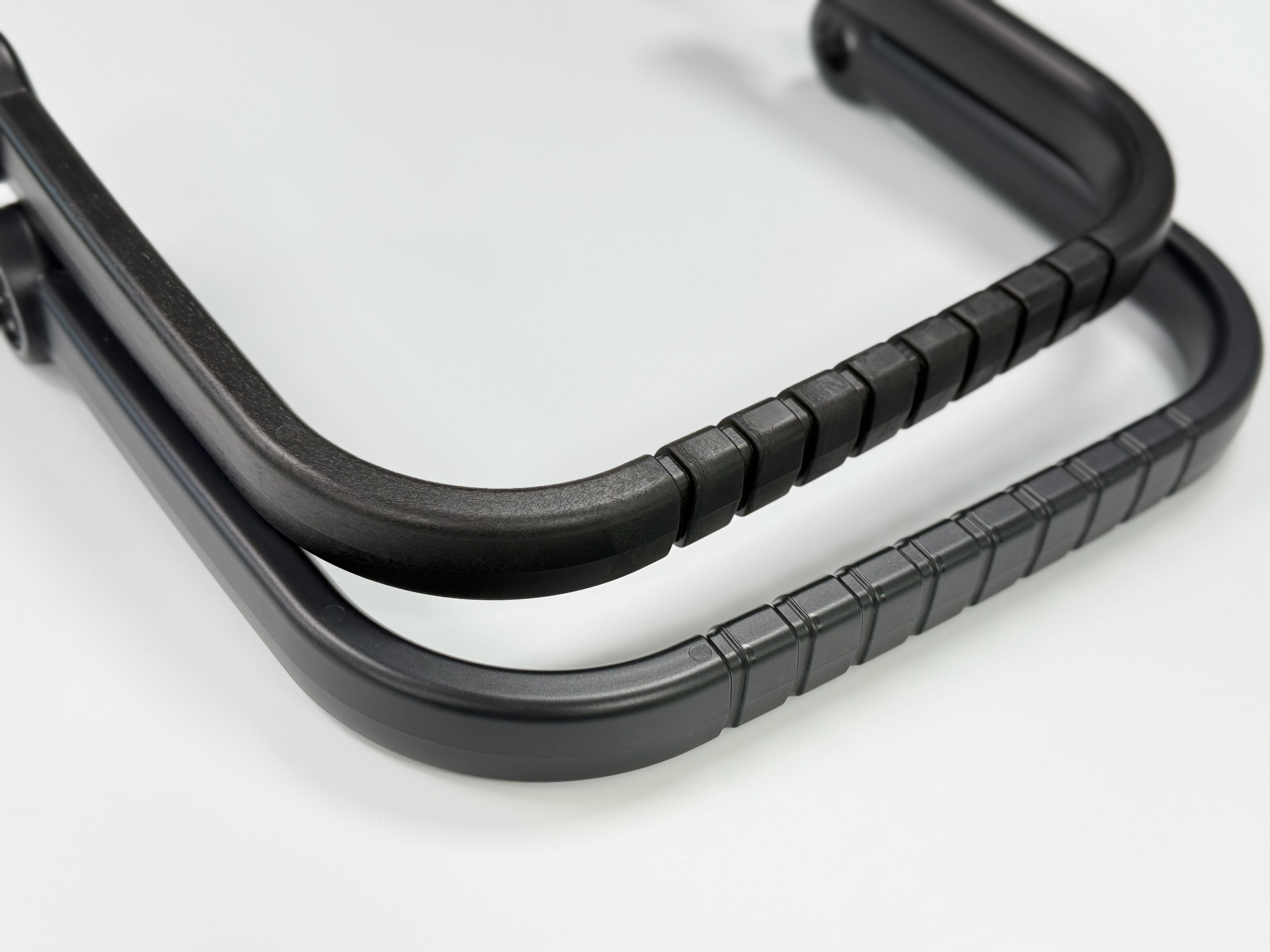

Газовое литье под давлением (GAIM) — это революционная технология, позволяющая производить сложные и легкие пластиковые детали с превосходным качеством поверхности и уменьшенным короблением. Однако сам механизм, который дает преимущества GAIM — взаимодействие расплава полимера и газа под высоким давлением — также создает уникальные проблемы. Дефекты, такие как вмятины, выбросы газа и образования пальцев, могут помешать производству, если процесс не контролируется тщательно.
В этом руководстве рассматриваются основные причины наиболее распространенных дефектов GAIM и предлагаются практические решения для достижения стабильного и высококачественного качества деталей.
По своей сути GAIM представляет собой точное пространственно-временное соревнование между затвердеванием полимера и проникновением газа. Инертный газ (обычно азот) должен контролируемым образом вытеснять охлаждающийся расплав, чтобы компенсировать объемную усадку. Когда баланс между поведением расплава, воздействием газа и конструкцией детали нарушается, возникают дефекты.
Проблема: видимые углубления на поверхности детали, обычно на толстых участках, таких как ребра или выступы.
Коренные причины (почему это происходит):
По сути, это отказ от компенсации. Давление газа недостаточно для того, чтобы вытолкнуть расплавленный материал в области, сжимающиеся при охлаждении. Конкретные причины включают в себя:
Низкое давление газа/короткое время уплотнения газом: газ не оказывает достаточного усилия в течение достаточно долгого времени, чтобы противодействовать объемной усадке.
Позднее впрыскивание газа: оболочка расплава уже слишком затвердела, что препятствует эффективной упаковке.
Неправильный размер короткой порции: слишком большое количество впрыскиваемого расплава оставляет недостаточно места для того, чтобы газ мог эффективно действовать в качестве набивочной среды.
Локальный перегрев: области остывают гораздо медленнее, чем окружающая среда может опуститься.
Решения:
Оптимизация параметров газа: увеличьте давление удержания газа и увеличьте время удержания. Точная настройка времени задержки подачи газа.
Отрегулируйте Short Shot: Немного уменьшите объем впрыска расплава (процент короткого впрыска), чтобы газ имел больший и более эффективный объем упаковки.
Улучшение охлаждения: Обеспечьте равномерное охлаждение формы, особенно вокруг толстых секций, чтобы обеспечить равномерное затвердевание.
Проблема: газ проникает через всю стенку, образуя дыру или сильно ослабленный участок.
Основные причины:
катастрофическая потеря прочности расплава. Давление газа нарушает целостность охлаждающей полимерной оболочки.
Чрезмерное давление газа. Основная причина — слишком большое усилие, приложенное слишком быстро.
Низкая температура/прочность расплава: фронт расплава охлаждается и становится слишком вязким, в результате чего газ проталкивается сквозь него, а не течет равномерно. Слабые сорта материала усугубляют ситуацию.
Плохая конструкция газовых каналов: каналы, расположенные слишком близко к стенам или в очень тонких секциях, создают естественные слабые места.
Экстремальные изменения толщины стенок: газ всегда будет искать путь наименьшего сопротивления (самый толстый и горячий участок), который может быть прямым путем к поверхности формы.
Решения:
Уменьшите давление газа: Немедленно понизьте давление впрыска первичного газа.
Увеличьте температуру расплава/скорость впрыска: убедитесь, что к моменту поступления газа фронт расплава горячий и жидкий.
Перепроектируйте газовые каналы: измените расположение каналов так, чтобы они проходили через центр толстых секций, обеспечив равномерные стенки расплава вокруг них.
Проблема: нестабильные, ветвистые структуры проникновения газа, видимые в виде полос или теней на поверхности детали.
Основные причины:
Это нестабильность вязкости. Фронт газового расплава становится неустойчивым, подобно формированию дельты реки.
Плохая фронтальная часть потока расплава: расплав слишком холодный или впрыскивается слишком медленно при подаче газа.
Газовый канал в слишком тонком участке: газ попадает в область, где он не может образовывать стабильный, связный пузырь.
Материал с нестабильной вязкостью. Некоторые материалы более склонны к нестабильности течения.
Решения:
Увеличьте температуру расплава и скорость впрыска: это наиболее эффективное решение. Более горячий и быстрый фронт плавления стабилизирует проникновение газа.
Расширьте газовые каналы или переместите их. Убедитесь, что каналы расположены в областях, достаточно толстых, чтобы обеспечить стабильное образование пузырьков.
Переключение материалов: Если возможно, используйте для GAIM материал с более стабильными реологическими свойствами.
Проблема: после извлечения деталь скручивается, изгибается или теряет заданную форму.
Основные причины:
Это дисбаланс напряжений, вызванный неравномерным охлаждением или неравномерным распределением давления газа.
Неравномерная толщина стенок. Различные скорости охлаждения создают внутренние напряжения.
Плохая схема охлаждения формы: разница температур в форме приводит к тому, что одна сторона сжимается больше, чем другая.
Асимметричное проникновение газа: газ движется односторонним путем, уплотняя одну область больше, чем другую, создавая дифференциальную усадку.
Решения:
Проектирование с учетом равномерной толщины стенок. Это наиболее важный профилактический шаг.
Балансирование охлаждения формы: убедитесь, что каналы охлаждения симметричны и обеспечивают равномерный контроль температуры.
Баланс впрыска газа: при необходимости используйте несколько точек впрыска газа, чтобы обеспечить равномерное проникновение газа и давление уплотнения по всей детали.
Проблема: пустоты внутри детали или блестящие полосы/пятна на поверхности.
Коренные причины:
Улавливание газа: газ задерживается в глухом кармане и не имеет выхода, часто из-за плохой вентиляции или несбалансированной схемы заполнения.
Поверхностные полосы: обычно возникают из-за разрушения материала (перегрева) или смешивания газа с фронтом расплава, часто из-за чрезмерного давления газа или загрязненного газа (масла, влаги).
Решения:
Улучшите вентиляцию пресс-формы: добавьте или очистите вентиляционные отверстия в конце путей заполнения и проникновения газа. Правильная глубина вентиляционного отверстия составляет 0,01-0,03 мм.
Линии продувочного газа: убедитесь, что используется чистый сухой азот.
Понижение температуры расплава и газа: предотвращение разрушения материала.
Проблема: размеры детали варьируются от кадра к кадру.
Основные причины:
Это проблема управления процессом. Любое колебание равновесия процесса расплав-газ влияет на конечную часть.
Непостоянный объем короткого впрыска: небольшие изменения в количестве впрыскиваемого расплава изменяют пространство действия газа.
Колеблющееся давление газа/время: непостоянный контроль газа от выстрела к выстрелу.
Нестабильная вязкость расплава: часто возникает из-за неравномерной сушки, процента перемола или температуры ствола.
Решения:
Ужесточить контроль над процессом: использовать машины с замкнутым контуром управления впрыском и давлением газа.
Стандартизация обращения с материалами: строгие протоколы сушки и повторного измельчения.
Проведение DOE: Планирование экспериментов может помочь найти надежное и стабильное окно процесса, менее чувствительное к незначительным изменениям.
Проектирование прежде всего: отдайте предпочтение равномерной толщине стенок и логичному расположению газовых каналов (моделируйте с помощью программного обеспечения CAE, такого как Moldflow).
Материал имеет значение: выбирайте смолы с низкой усадкой, хорошей прочностью расплава и проверенными характеристиками GAIM (например, определенные марки АБС, ПК, ПП).
Точность процесса: учитывайте три критических параметра: состояние фронта расплава, точку переключения газа и профиль давления газа.
Превосходство пресс-форм: обеспечьте надежное охлаждение и достаточное количество чистых вентиляционных отверстий.
Поняв причину этих дефектов, вы сможете выйти за рамки метода проб и ошибок и реализовать целевые решения. GAIM требует системного подхода, но награда — потрясающие, экономичные и высокопроизводительные детали — стоит затраченных усилий.
