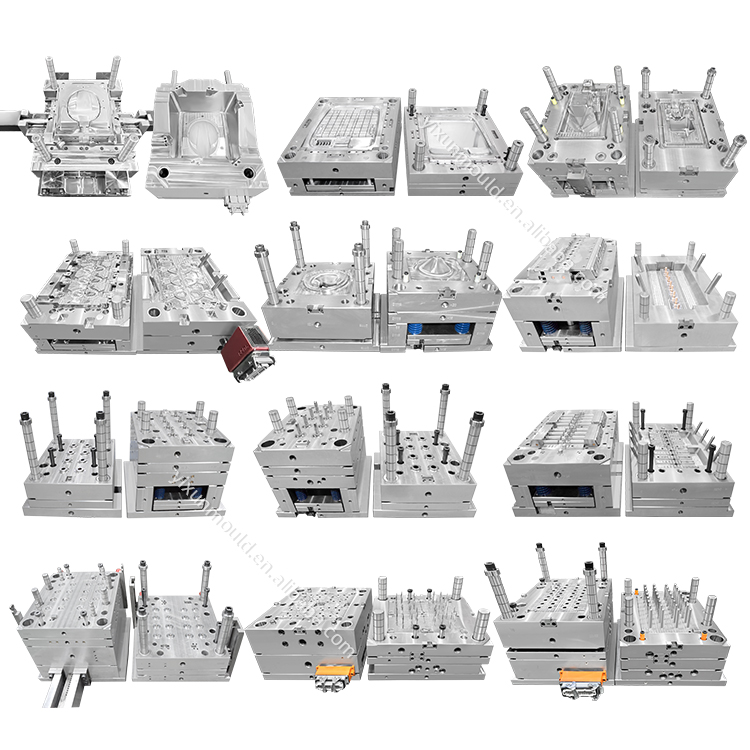

В крупномасштабном производстве коробление деталей представляет собой серьезный коммерческий риск. Это приводит непосредственно к сбоям сборки, неприемлемому проценту брака и нарушению структурной целостности. Мы знаем, что коробление — это, по сути, проблема управления температурой и давлением. Неравномерное охлаждение и дифференциальная усадка полностью выводят эти крупные компоненты за пределы допуска. Снижение этих конкретных рисков требует точных и первоначальных инвестиций в архитектуру инструментов. Самая дешевая форма часто обеспечивает самую высокую стоимость детали, поскольку ей не хватает стабильности размеров. Предсказуемое производство требует строгой точности на этапе проектирования. Вы не можете просто настроить станок, чтобы починить плохо спроектированный инструмент. Вместо этого вы должны обеспечить стабильность непосредственно в стали. В этой статье вы узнаете, как именно определенные функции инструмента устраняют коробление. Мы изучим передовые методы управления температурным режимом, стратегическое расположение ворот и конструкции, ориентированные на конкретные материалы. Вы научитесь правильно оценивать партнеров и защищать свои производственные линии от дорогостоящих габаритных дефектов.
Охлаждение требует стабильности: усовершенствованное управление температурным режимом, такое как конформные каналы охлаждения, является основной защитой от дифференциальной усадки крупных деталей.
Давление должно быть равномерным. Стратегическое расположение ворот и системы горячеканальных каналов обеспечивают равномерное давление уплотнения, снижая напряжение, возникающее при формовании.
Поведение материала имеет значение: конструкции пресс-форм должны быть однозначно откалиброваны для конкретной смолы, поскольку аморфные и полукристаллические полимеры сжимаются по-разному.
Окупаемость инвестиций в инструмент: оценка производителя пресс-форм на основе его возможностей структурного проектирования и точности моделирования позволяет избежать дорогостоящих модификаций инструмента после производства.
Вы должны определить коробление как критическое нарушение функциональных допусков, а не просто визуальный дефект. Когда большие детали деформируются, они не могут правильно состыковаться во время последующей сборки. Это фундаментальное несоосность приводит к немедленным узким местам производственной линии. При промышленном литье пластмасс под давлением деформированные компоненты нарушают структурную целостность конечного продукта. Деформированное шасси или корпус не могут надежно защитить внутреннюю электронику или выдержать механические нагрузки.
Финансовый эффект быстро распространяется на всю вашу деятельность. Производственные группы часто пытаются исправить коробление, резко увеличивая продолжительность цикла. Они оставляют деталь в форме дольше, чтобы основа остыла. Эти расширенные циклы уничтожают вашу прибыль и ограничивают производственные мощности. Кроме того, деформированные детали часто требуют дорогостоящего крепления после формования. Операторам приходится вручную закреплять теплые детали в физических приспособлениях, пока они остывают. Такое ручное вмешательство снижает эффективность производства и увеличивает затраты на рабочую силу.
По-настоящему успешный инструментальный проект сочетает в себе предсказуемость размеров и оптимизированное время цикла. Вы достигаете предсказуемой экономичности, когда инструмент производит плоские, стабильные детали на высоких скоростях. Эта стабильность обеспечивает долгосрочную масштабируемость производства. Правильное предварительное проектирование полностью устраняет эти скрытые производственные штрафы.
Многоточечные ворота становятся абсолютно необходимыми для больших площадей. Мы в значительной степени полагаемся на клапанные затворы, чтобы уменьшить общую длину потока расплавленного полимера. Более короткие длины потока минимизируют внутренние перепады давления в полости. Эта стратегия поддерживает равномерное давление уплотнения от центра детали к краям. Расположение ворот также напрямую определяет ориентацию волокон в композитных смолах. Стратегическое размещение сводит к минимуму остаточное механическое напряжение. Вы предотвращаете неравномерную усадку на этапе охлаждения, точно контролируя, как пластик заполняет пространство.
Недостаточная сила выталкивания вызывает массивное механическое напряжение. Детали остаются теплыми и очень податливыми во время процесса извлечения. Стандартные маленькие выталкиватели вбиваются прямо в мягкий пластик. Они искажают геометрию и вызывают сильную локальную деформацию. Вам нужны высокооптимизированные системы выброса, чтобы предотвратить это физическое искажение. Мы рекомендуем использовать выталкивающие штифты большего размера, полные съемные пластины и синхронизированные механизмы выталкивания. Эти системы выталкивают деталь совершенно равномерно. Они распределяют механическую силу по гораздо более широкой площади поверхности.
Большие формы требуют исключительной жесткости конструкции. Высокие давления нагнетания легко вызывают боковое смещение керна. Смещение сердцевины приводит к неравномерной толщине стенок по всей конечной детали. Неровные стены остывают с совершенно разной скоростью и неизбежно деформируются. Прочные направляющие штифты и прочные стопорные механизмы предотвращают опасное боковое смещение. Конические замки обеспечивают идеальное выравнивание сердечника и полости при огромном усилии зажима. Они представляют собой скрытую, но жизненно важную защиту от нестабильности измерений.
Традиционные методы охлаждения основаны на использовании прямых водопроводов. Эти стандартные линии с трудом справляются с равномерным охлаждением сложной геометрии. Они физически не могут достичь глубоких сердцевин, высоких ребер или сложных внутренних элементов. В результате неравномерный отвод тепла приводит к неравномерной усадке компонента. Дифференциальная усадка напрямую приводит к серьезному короблению. Невозможно добиться стабильности размеров, если одна сторона детали остывает быстрее другой.
Конформное решение решает именно эту тепловую проблему. Инженеры используют вставки из металлических форм, напечатанные на 3D-принтере, созданные с помощью прямого лазерного спекания металла (DMLS). Эти специализированные вставки имеют внутренние конформные каналы охлаждения. Каналы точно повторяют геометрический контур вашей конкретной детали. Они охватывают глубокие ядра и перемещаются по сложным кривым. Вода стекает равномерно на равном расстоянии от формовочной поверхности.
Существует прямая корреляция между равномерным отводом тепла и уменьшением коробления. Вы испытываете значительно меньшие размерные риски, когда контролируете тепловую динамику. Эта усовершенствованная стратегия охлаждения также позволяет значительно сократить время цикла. Инструмент быстро и равномерно отводит тепло, что позволяет быстрее извлечь деталь без риска деформации.
Мы регулярно внедряем литье под давлением с использованием газа для изделий большой толщины и сложной геометрии. Эта технология обеспечивает высокоэффективный подход к большим ручкам, крышкам оборудования и толстым конструкционным панелям. Стандартное литье под давлением плохо справляется с толстыми поперечными сечениями, поскольку внутреннее ядро охлаждается очень медленно. Это медленное охлаждение втягивает внешнюю оболочку внутрь, создавая вмятины и сильную деформацию.
Газообразный азот решает эту проблему, выдалбливая толстые секции. Газ под высоким давлением проникает в расплавленный пластик и выталкивает его наружу, к стенкам полости. Он обеспечивает равномерное внутреннее внешнее давление в течение всей фазы охлаждения. Это внешнее давление прекрасно компенсирует объемную усадку. Он полностью устраняет вмятины и предотвращает коробление. Вам больше не нужно мощное механическое давление уплотнения, чтобы протолкнуть пластик в полость. Огромное давление упаковки обычно вызывает сильное внутреннее напряжение, которое позже проявляется в виде деформации.
Однако эта технология требует очень тщательного внедрения. Вам нужны специальные уплотнения формы, чтобы предотвратить утечку газа. Вы должны спроектировать точные газовые каналы, чтобы плавно направлять поток азота. Кроме того, ваши машины для литья под давлением должны поддерживать усовершенствованные интерфейсы управления газом. Первоначальная сложность окупается за счет создания идеально прямых, легких и очень жестких компонентов.
Размеры пресс-формы должны точно соответствовать конкретным скоростям усадки полимера. Вы не можете использовать одну и ту же конструкцию инструмента для разных пластиковых смол. Это неизбежно приводит к немедленному короблению и нарушению размеров. Инструментальную сталь необходимо резать специально с учетом уникальных термических свойств выбранного полимера.
Тип полимера | Структура | Скорость усадки | Приоритет основного инструмента |
|---|---|---|---|
АБС | Аморфный | Низкий (0,4% - 0,7%) | Створки с низким сдвигом, щедрая вентиляция |
Полипропилен (стр.) | Полукристаллический | Высокий (1,0% - 2,5%) | Агрессивное охлаждение, строгие равномерные стены |
АБС – аморфный полимер. Он демонстрирует относительно низкую и весьма предсказуемую усадку. Тем не менее, ABS по-прежнему очень чувствителен к формовым нагрузкам. Плохие условия текучести легко улавливают механическое напряжение внутри матрицы детали. Специальная литьевая форма для АБС-пластика должна отдавать предпочтение литнику с низким сдвигом, чтобы предотвратить деградацию материала. Также требуется щедрая вентиляция, чтобы предотвратить образование локальных ожогов и коротких выстрелов из захваченного газа.
Полипропилен (ПП) ведет себя совершенно иначе. Это полукристаллический материал. Он отличается гораздо более высокой и крайне асимметричной скоростью усадки. Кристаллические структуры плотно слипаются друг с другом при охлаждении, что приводит к значительному уменьшению размеров. Крупный проект по формованию рукавов из полипропиленового пластика требует предельной точности. Пресс-формы для крупных деталей из полипропилена требуют агрессивных, хорошо сбалансированных контуров охлаждения. Необходимо строго соблюдать равномерные переходы толщины стенок. Внезапные изменения толщины деталей из полипропилена охлаждаются с разной скоростью, что приводит к немедленному и сильному изгибу.
Вы должны составить короткий список партнеров по инструментам, которым требуется проектирование, основанное на фактических данных. Лучшие производители пресс-форм требуют проведения компьютерного проектирования (CAE) Moldflow перед резкой стали. Вам следует запросить их отчеты о тепловых картах. Запросите подробное моделирование прогнозирования деформации. Эти цифровые тесты точно показывают, где деталь будет изгибаться, прежде чем начнется производство.
Проверьте выбор стали на предмет долговечности. Для больших форм требуется высококачественная инструментальная сталь, такая как P20 или H13. Эти плотные стали выдерживают большой вес зажима, не подвергаясь никаким физическим отклонениям. Форма из мягкой стали изгибается под давлением, вызывая заусенцы и неравномерную толщину стенок. Оба дефекта ведут непосредственно к короблению.
Внимательно оцените процесс тестирования и проверки поставщика. Обратите особое внимание на их образцы данных T0 и T1. Убедитесь, что ваш контракт на оснастку включает строгие критерии выкупа по размерам. Не принимайте контракты, основанные просто на получении «деталей от инструмента». Прежде чем вы утвердите окончательный платеж, детали должны соответствовать строгим требованиям по плоскостности и допускам.
В качестве следующего шага порекомендуйте начать комплексную проверку «Проектирование для технологичности» (DFM). Оцените их конкретный подход к схемам охлаждения и стратегиям литников для вашей конкретной модели САПР.
Предотвращение коробления крупных деталей остается серьезной инженерной задачей. Это никогда не бывает простых параметров обработки, которые можно исправить в производственном цеху. Операторы не могут переработать плохую конструкцию инструмента. Неравномерное охлаждение и плохое распределение давления гарантируют нарушение размеров.
Инвестиции в высококачественные пресс-формы для литья пластмасс под давлением служат надежной страховкой. Конформное охлаждение, оптимизированный выброс и стратегические ворота защищают вас от постоянного уровня брака. Они устраняют непредсказуемые задержки производства и защищают экономику вашего предприятия.
Следующие действенные шаги для обеспечения успеха включают в себя:
Перед утверждением конструкции пресс-формы обеспечьте комплексное моделирование деформации CAE.
Проверьте предлагаемую схему расположения каналов охлаждения, чтобы обеспечить однородность температуры.
Заранее зафиксируйте конкретную марку смолы и не меняйте материалы после резки инструмента.
Установите четкие допуски на размеры в своем первоначальном контракте с поставщиком.
О: Лишь незначительно. Хотя увеличение времени охлаждения или регулировка давления упаковки могут помочь, сильная деформация является признаком плохой конструкции пресс-формы или неоптимизированной геометрии детали. Вы не можете навсегда решить проблему дифференциальной усадки с помощью настроек машины. Настоящая стабильность требует устранения основных температурных неравномерностей внутри самого инструмента.
О: Это увеличивает первоначальные капитальные затраты на 10–30 % в зависимости от сложности, но обычно быстро окупается за счет сокращения времени цикла и снижения процента брака. Первоначальные инвестиции исключают последующие затраты на крепеж и гарантируют более предсказуемый и масштабируемый производственный процесс.
Ответ: Основной причиной является неравномерная толщина стен. Толстые секции остывают гораздо медленнее, чем тонкие, что приводит к полному смещению детали по мере затвердевания. Правильное вырезание сердцевины в конструкции формы имеет важное значение для поддержания постоянной скорости охлаждения по всему компоненту.
