Думайте о GAIM как о тщательно спланированной эстафете:
Расплав пластика (литун 1): впрыскивается первым через литник и частично заполняет полость формы.
Азотный газ (Работник 2): впрыскивается с небольшой задержкой через газовый вход (или газовый штифт), он берет на себя управление, подталкивая расплавленный пластик к концам полости и удерживая давление изнутри.
Целью является стабильная и предсказуемая передача управления. Положение затвора и входа газа определяет, будет ли эта передача плавной или полной.
Ворота (вход из расплава):
Функция: Точка входа расплавленного пластика в полость формы.
Типы: могут быть точечными воротами, дополнительными воротами или краевыми воротами.
Вход газа (газовый штифт):
Функция: Точка входа газообразного азота под высоким давлением в сердцевину расплава пластика.
Типы: Обычно газовый штифт специальной конструкции, установленный в форме.
Пространственное соотношение между затвором и входом газа определяет динамику наполнения и упаковки. Вот три основные конфигурации:
Описание: Заслонка и вход газа расположены на одной стороне детали, часто очень близко друг к другу.
Процесс: поступает пластик, а затем газ с того же конца, который толкает фронт расплава до конца полости.
Плюсы:
Максимальная экономия материала, поскольку газ может проникать через весь газовый канал.
Отличная упаковка в конце пути потока.
Минусы:
Высокий риск «прорыва газа», если фронт расплава слишком сильно остынет, что приведет к прорыву газа.
Высокая чувствительность к параметрам процесса (размер порции, время задержки).

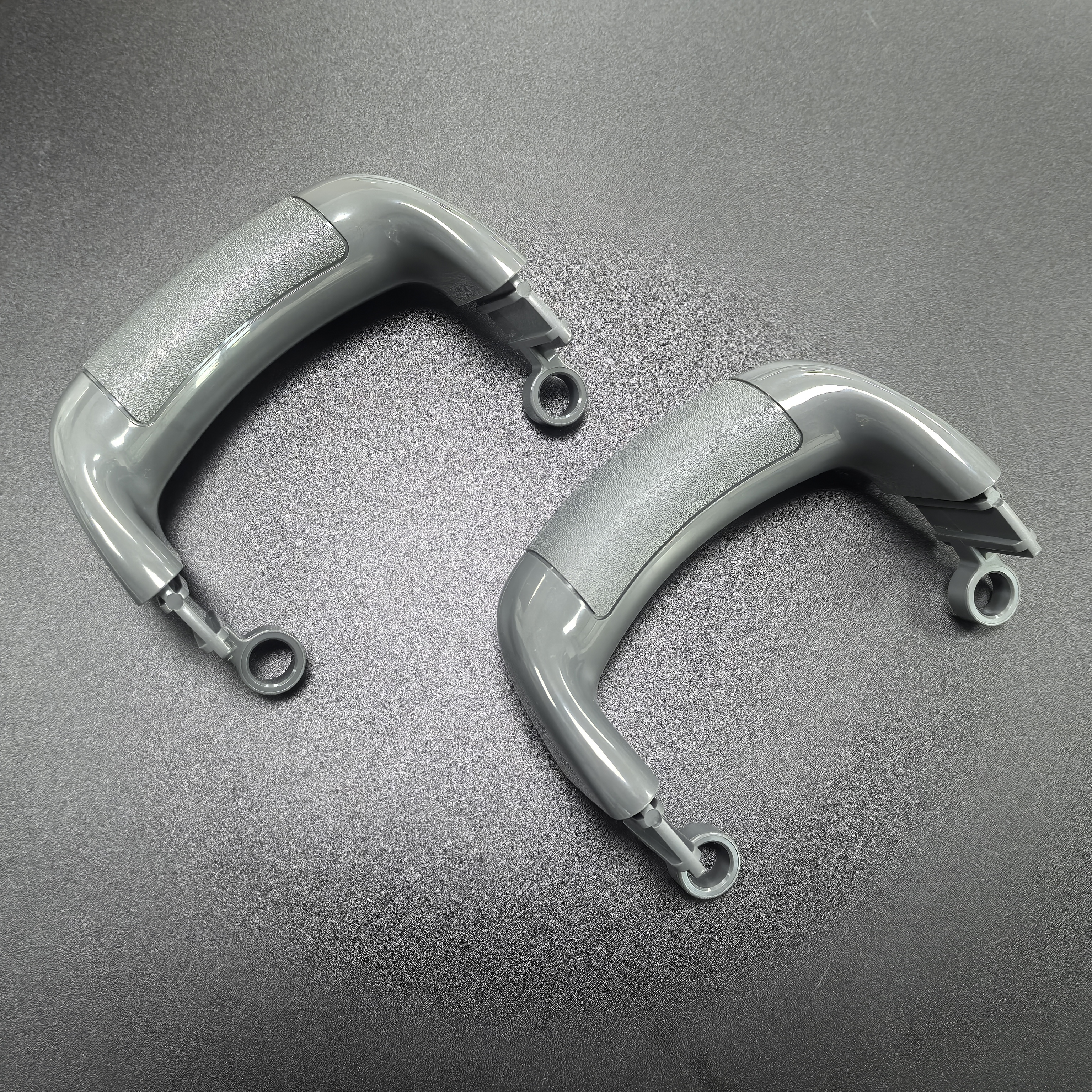

Подходит для: простых стержнеобразных деталей (например, ножек стульев, ручек инструментов) с прозрачным линейным газовым каналом.
Описание: Заслонка и вход для газа расположены на противоположных концах детали. Часто это наиболее рекомендуемый и стабильный подход.
Процесс: Пластик заполняет полость с одного конца (например, на 95%). Затем газ впрыскивается из дальнего конца, уплотняя деталь и выталкивая излишки расплава обратно к воротам.
Плюсы:
Высокая стабильность и управляемость. Разделяет фазы наполнения и газопроникновения.
Существенно снижает риск попадания газа.
Отлично подходит для устранения вмятин на толстых участках вдали от ворот.
Минусы:
Длина проникновения газа может быть короче.
Требуется место со стороны ворот для размещения смещенного расплава.
Подходит для: больших плоских деталей, таких как бытовая техника, автомобильные приборные панели и лицевые панели телевизоров.
Описание: Заслонка и вход для газа не расположены ни вместе, ни прямо напротив друг друга, а расположены под углом друг к другу.
Процесс: Обеспечивает гибкость для работы со сложной геометрией деталей, где основной газовый канал не является линейным.
Плюсы:
Высокая гибкость проектирования для асимметричных деталей.
Минусы:
Требуется сложное CAE-моделирование для прогнозирования потока газа и предотвращения сокращений.
Лучше всего подходит для: сложных деталей с нелинейными или разветвленными газовыми каналами.
Используйте этот контрольный список при анализе положения ворот и газовых впусков:
| Для ВОРОТ расставьте приоритеты: | Для ВХОДА ГАЗА расставьте приоритеты: |
|---|---|
| ✅Расположение вдали от основного газового канала. | ✅Начало самого толстого участка (магистрального газового канала). |
| ✅ Противоположное или примыкающее к вводу газа расположение. | ✅ Близость к последней заполняемой области. |
| ✅ Сбалансированный поток расплава, равномерно окружающий канал. | ✅ Зона с хорошим охлаждением формы для предотвращения выхода газов. |
| ✅ Несколько ворот для крупных деталей для сокращения длины потока. | ✅ Некосметическая или скрытая поверхность (оставит след). |
Газовые пальцы: газ бесконтрольно распространяется на тонкие секции.
Вероятная причина: неудачное расположение литника, создающее несбалансированный фронт расплава, который задерживает газ в тонких участках. Тогда газ неправильно «пробирается» в толстые секции.
Прорыв газа: Газ вырывается из фронта расплава.
Вероятная причина: в односторонней конфигурации фронт расплава затвердел до того, как газ достиг конца, или время задержки газа было слишком большим.
Неполное проникновение газа: газовый канал короткий или отсутствует.
Вероятная причина: расположение литника привело к тому, что расплав остыл и замерз вход в газовый канал до того, как мог начаться впрыск газа.
При литье под давлением с использованием газа шибер и впуск газа не являются независимыми переменными. Они являются синергетической парой.
Ворота создают основу, создавая первоначальную картину течения расплава.
Впуск газа действует путем проникновения и уплотнения по этой схеме.
Золотое правило? Всегда сначала моделируйте. Использование программного обеспечения CAE, такого как Moldflow, не подлежит обсуждению. Это позволяет вам визуализировать «эстафету» перед резкой стали, экономя огромное время и деньги. Тщательно анализируя и оптимизируя взаимодействие между вашими воротами и газоприемником, вы раскрываете весь потенциал GAIM: потрясающих, прочных и экономичных пластиковых деталей.
