В литьевом производстве зажим пресс-формы является одним из наиболее ответственных процессов, от которого напрямую зависит качество продукции, срок службы пресс-формы и стабильность производства. Низкая точность зажима или неправильная установка компонентов легко могут стать причиной заусенцев, коротких выстрелов, повреждения пресс-формы и даже внезапных остановок производства. Для специалистов по пресс-формам и операторов литья под давлением освоение стандартизированных требований к зажиму пресс-форм и правильных методов установки компонентов имеет важное значение для эффективного и бездефектного производства.
В этом блоге будут систематически представлены профессиональные требования к процессу зажима пресс-формы и стандартные этапы установки основных компонентов пресс-формы, охватывающие все ключевые детали, от подготовки к предварительному зажиму до окончательного ввода в эксплуатацию.

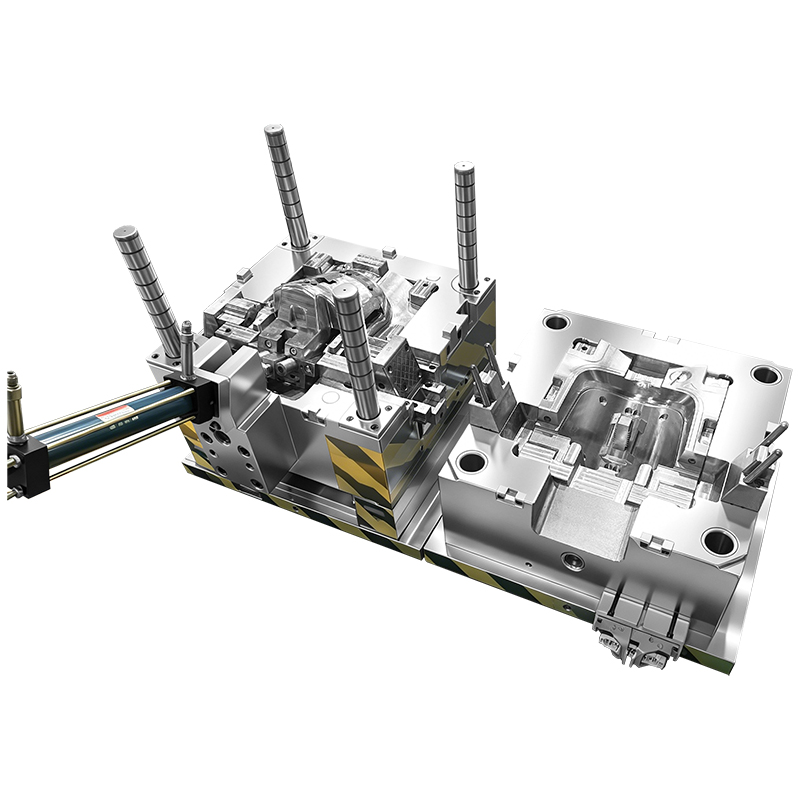

Зажим формы – это не простое закрытие подвижной и неподвижной формы. Он имеет строгие стандарты точности и процедур, обеспечивающие плотную посадку формы и стабильную работу.
Направляющие штифты и направляющие втулки являются основными компонентами позиционирования формы. Односторонний зазор фитинга должен контролироваться в пределах 0,02–0,05 мм. После установки движение открытия и закрытия формы должно быть плавным, без заеданий и ненормального шума при столкновении. Вертикальность направляющих пальцев не должна превышать 0,02 мм на 100 мм во избежание одностороннего износа и царапин направляющих пальцев при длительном производстве.
На поверхности разъема формы после полного зажима при низком давлении не следует вставлять щуп толщиной 0,05 мм. Параллельность передней и задней плит пресс-формы контролируется в пределах 0,03 мм на метр. На разделительной поверхности не допускаются никакие дефекты, заусенцы и деформации, что является ключом к предотвращению заусенцев пластика.
Все крепежные болты формы необходимо затягивать по диагонали в несколько приемов, а не с односторонней полной блокировкой, что позволяет эффективно избежать деформации шаблона и отклонения зажима. Для болтов различных характеристик приняты стандартные значения крутящего момента: 80–100 Н·м для болтов М12 и 120–150 Н·м для болтов М16.
Защита от низкого давления является обязательным процессом безопасности при зажиме пресс-формы на машине. Процесс зажима разделен на три этапа: медленный старт, быстрый зажим, защита от низкого давления и блокировка при высоком давлении. Защитное расстояние низкого давления оставлено на расстоянии 5–10 мм до разделительной поверхности. Он автоматически подаст сигнал тревоги и откроет форму при обнаружении посторонних предметов или неустановленных скользящих блоков, что полностью предотвращает повреждение формы от раздавливания.
Перед установкой очистите внутренние отверстия направляющих штифтов и направляющих втулок, чтобы удалить заусенцы. Вдавите направляющие втулки в неподвижную плиту формы вертикально с помощью пресса, убедившись, что торцевая поверхность находится заподлицо с шаблоном. Затем установите направляющие штифты на подвижную плиту формы и в течение всего процесса следите за вертикальностью с помощью циферблатного индикатора. После сборки вручную откройте и закройте форму, чтобы проверить плавность прилегания и отсутствие отклонений. Соответствующий зазор шипов прецизионного позиционирования контролируется на уровне 0,01–0,03 мм для повышения общей точности зажима прецизионных форм.
Перед установкой проверьте направление и отметки для предотвращения ошибок на стержнях и вставках пресс-форм, чтобы избежать обратной сборки. Аккуратно вбейте стержень формы в шаблон с помощью медного стержня. Поверхность разъема стержня формы должна быть на 0,01–0,02 мм выше поверхности шаблона для обеспечения полного прилегания при зажиме. Небольшие вставки и штифты устанавливаются методом скользящей посадки с соответствующей затяжкой: слишком затянутая приведет к заклиниванию, а слишком слабая приведет к засветке. Наконец, зафиксируйте крепежные винты по диагонали и установите позиционирующие штифты, чтобы предотвратить смещение.
Установите возвратные пружины с достаточным предварительным сжатием и оставьте запас безопасности 5 мм для хода выталкивания. После установки выполните повторные тесты на выталкивание и сброс вручную, чтобы убедиться в отсутствии заклинивания или эксцентрикового износа. Односторонний зазор между штифтами выталкивателей и отверстиями для штифтов поддерживается на уровне 0,008–0,02 мм для обеспечения требований прецизионного формования.
Оснастите ограничительные винты и пружины, чтобы обеспечить полный возврат ползунка, приводимого в движение угловыми штифтами во время зажима. Для ползунков с большим ходом добавьте клиновые стопорные блоки, чтобы повысить жесткость фиксации формы и избежать заусенцев, вызванных расширением формы во время впрыска.
Зажим пресс-формы и установка компонентов являются базовыми, но ключевыми навыками в индустрии литья под давлением. Каждая крошечная ошибка точности будет усиливаться в массовом производстве, влияя на выход продукта и срок службы пресс-формы. Соблюдение стандартизированных процессов зажима и спецификаций установки — наиболее эффективный способ уменьшить количество отказов пресс-форм, стабилизировать качество продукции и повысить эффективность производства.
