Во-первых, давайте определим врага: подрез. Подрез — это любой выступ или углубление в детали, которое препятствует ее прямому извлечению из формы в направлении основного отверстия (или вытягивания стержня).
Представьте себе, что вы пытаетесь вынуть квадратную форму из круглого отверстия — это не сработает. В пластиковых деталях часто встречаются выточки в виде боковых отверстий, внутренних крючков или внешних защелок. Чтобы решить эту проблему, нам нужно движение, которое не должно быть просто прямым вверх и вниз.
Слайдер — это механизм, который перемещается горизонтально (или под небольшим углом), чтобы выйти из подреза до того, как откроется основная форма.
Как это работает:
Самый распространенный метод привода — использование углового штифта (или кулачкового штифта). Когда две половины формы начинают открываться, фиксированный угловой штифт скользит через втулку в ползунке, заставляя его перемещаться вбок по направляющим. Это боковое движение вытягивает сердечник ползуна из поднутрения. После очистки форма может полностью открыться, и деталь можно будет извлечь в обычном режиме.
Ключевые функции:
Движущая сила: открывание формы.
Движение: преимущественно горизонтальное.
Сила: Высокая. Они прочные и могут образовывать большие или глубокие подрезы.
Расположение: обычно используется для поднутрений внешних или боковых стенок.
Пример из реальной жизни: боковая рукоятка электроинструмента, порт USB на корпусе компьютера или защелка на ящике для инструментов.
Подъемник – более элегантное решение для внутренних подрезов. Он умело сочетает в себе действие выброса и освобождение подрезания за одно движение.
Как это работает:
На выталкивающей пластине установлен подъемник. Когда толкатели литьевой машины продвигаются вперед, вся выталкивающая пластина перемещается вперед. Подъемник, который расположен под углом внутри направляющего блока или паза в сердечнике, вынужден следовать по этому пути. В результате получается комбинированное движение: оно движется вверх и наружу одновременно. Это движение наружу отводит деталь от внутренней подрезки и отталкивает деталь от сердечника.
Ключевые функции:
Привод: Система катапультирования.
Движение: диагональное составное движение (вверх + наружу).
Сила: умеренный. Угловая булавка может быть слабой точкой, поэтому лучше всего подходит для меньших внутренних подреев.
Местоположение: почти исключительно для внутренних подрезков.
Пример реального мира: внутренние подпорные зажимы внутри телефона, механизм защелки в крышке пищевого контейнера или внутренние винтовые боссы с подкоками.
| Функция | слайдера | |
|---|---|---|
| Движущая сила | Открытие плесени | Система выброса |
| Направление движения | Горизонтальный / боковой | Диагональный (вертикальный + боковой) |
| Идеально подходит для | Внешние подрезки | Внутренние подрезки |
| Сложность и стоимость | Выше (больше компонентов) | Нижний (более простой дизайн) |
| Сила | Высокий | Умеренный |
Как дизайнер формы, выбор правильного механизма имеет решающее значение. Вот мыслительный процесс:
Местоположение подкопа: это основной фактор. Это снаружи или внутри?
Глубина подкопа: ползунки лучше обрабатывают более глубокие подрезки из -за их надежной конструкции.
Линия разъема и эстетика. Ползунки могут оставлять видимые выносные линии на внешней стороне детали. Лифтеры держат свои действия скрытыми внутри.
Пространство и стоимость формы: слайдеры требуют больше места на внешней стороне формы, что потенциально увеличивает размер и стоимость формы. Подъемники работают в пределах существующей площади выталкивающей пластины.

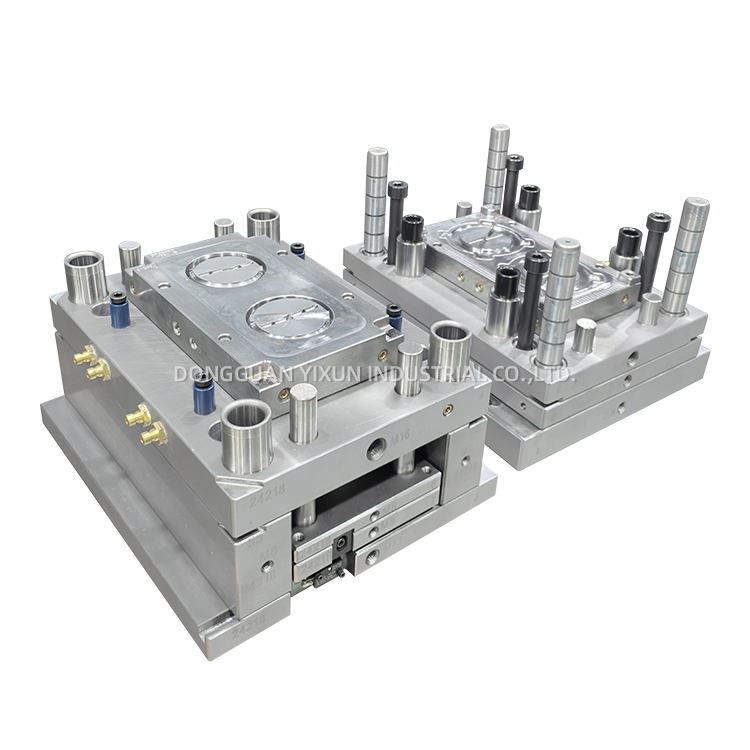

В мире литья под давлением ползунки и подъемники являются главными ключами, которые открывают сложные конструкции деталей. Они превращают простую двухплитную форму в сложную многофункциональную систему.
Проще говоря:
Используйте ползунок, чтобы вытащить сердцевину сбоку.
Используйте подъемник, чтобы подтолкнуть его и выдвинуть под углом изнутри.
Понимание этих механизмов необходимо не только разработчикам пресс-форм. Для разработчиков продукции и инженеров проектирование с учетом этих факторов с самого начала — с учетом углов уклона, глубины выточки и доступа к инструментам — может привести к созданию деталей, которые не только функциональны, но также проще и дешевле в производстве. Здесь встречаются продуманный дизайн продукта и мастерское проектирование пресс-форм.
