Высокоточное литье пластмасс под давлением является основой современного производства. Это позволяет нам создавать сложные детали с допусками от 2 до 5 микрон. Будь то устройство медицинского назначения, спасающее жизни , или микроскопический электронный компонент , вероятность ошибки фактически равна нулю. Для достижения такого уровня точности требуется нечто большее, чем просто стандартная машина; для этого требуется сложная прецизионная пластиковая форма и глубокое понимание материаловедения.
В этом руководстве мы разберем семь основных вещей, которые вы должны знать о высокоточном формовании. Мы рассмотрим, как индивидуальный подход к проектированию инструментов, использование систем с несколькими резонаторами и строгий контроль процесса сочетаются для достижения результатов мирового уровня. Если вы хотите масштабировать производство, сохраняя при этом абсолютную последовательность, эти «7 вещей, которые нужно знать» послужат вам стратегической картой.
Когда мы говорим о высокой точности, мы говорим о размерах, которые остаются постоянными на протяжении миллионов циклов. Прецизионная пластиковая форма должна быть спроектирована так, чтобы выдерживать огромное давление без деформации. В отличие от форм общего назначения, эти инструменты часто изготавливаются из закаленной стали высшего качества (например, H13 или S136), чтобы линии разъема оставались четкими, а размеры оставались точными.
В стандартном проекте формования может быть приемлемым допуск ± 0,1 мм. Однако для высокопроизводительного электронного компонента мы часто работаем в диапазоне ± 0,01 мм или даже ± 0,005 мм. Для достижения этой цели прецизионная пластиковая форма должна учитывать удельную степень усадки используемой смолы. Даже отклонение в охлаждении материала на 0,1 % может привести к тому, что деталь выйдет из строя, что делает начальный этап проектирования наиболее важным этапом всего жизненного цикла.
Высокоточные инструменты требуют усовершенствованных каналов охлаждения. Мы часто используем конформное охлаждение, при котором ватерлинии повторяют точный контур детали. Это обеспечивает равномерное рассеивание тепла, предотвращая «деформацию» или «впадины», которые могут испортить геометрию изготовленной на заказ детали. Поддерживая стабильную температуру внутри прецизионной пластиковой формы , мы гарантируем, что первая часть дня будет идентична последней части ночи.
«Пластик» при литье под давлением — это не одно вещество; это сложный коктейль полимеров, наполнителей и добавок. Для высокоточной работы решающее значение имеют характеристики текучести материала (индекс текучести расплава) и термическая стабильность. Невозможно достичь результатов медицинского уровня с материалом, который ведет себя непостоянно.
Для точных задач мы часто используем высокоэффективные смолы, такие как PEEK, PPS или LCP. Эти материалы обладают высокой структурной прочностью и низким тепловым расширением. В сочетании с прецизионными пластиковыми формами они производят детали, которые могут заменить металлические компоненты в аэрокосмической или автомобильной промышленности.
Для получения прецизионных пластиковых форм необходимо использовать первичные смолы. Переработанные материалы часто имеют непостоянную молекулярную массу, что приводит к непредсказуемой усадке. Если материал усаживается по-разному в каждом цикле, то допуски высокой точности теряются. В таких важных отраслях, как здравоохранение, использование сертифицированной смолы медицинского назначения гарантирует безопасность, биосовместимость и стабильность размеров детали.

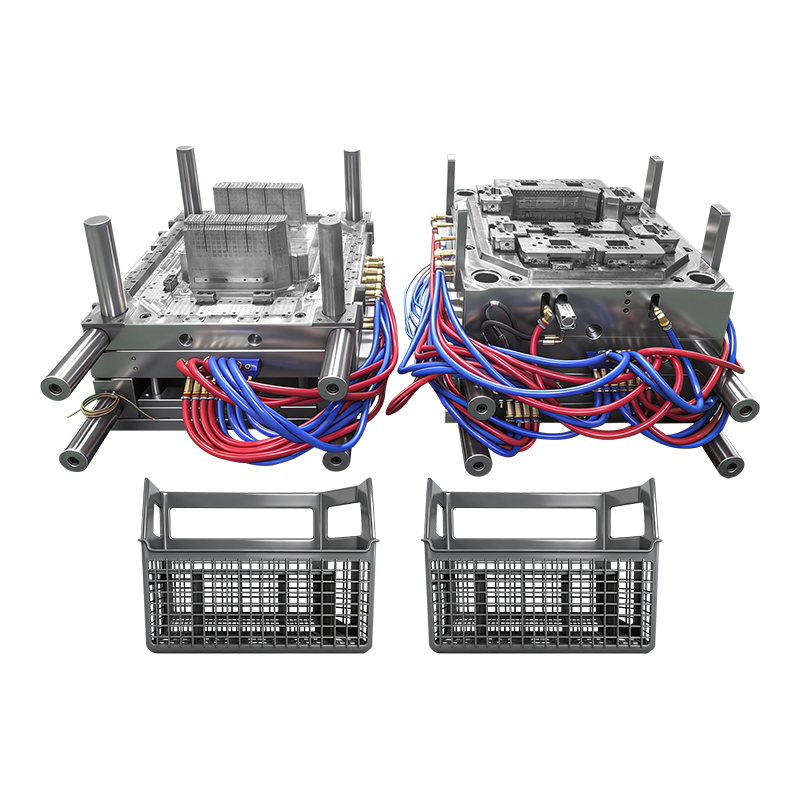

Если вам нужно изготовить миллионы деталей, одноместная пресс-форма — это слишком медленно. Однако переход на прецизионную пластиковую форму с несколькими полостями ставит новую задачу: обеспечить, чтобы каждая полость производила идентичную деталь. Здесь «искусство» высокоточного литья встречается с «наукой».
В установке с несколькими полостями поток пластика должен быть идеально сбалансирован. Если одна полость заполняется быстрее другой, детали будут иметь разный вес и размеры. Для этого мы используем системы «горячеканальных систем» с индивидуальным контролем температуры для каждого сопла. Это позволяет нам точно настраивать давление в каждом углу прецизионной пластиковой формы , гарантируя, что независимо от того, имеете ли вы 4, 16 или 64 полости, результат будет одинаковым.
«Ворота» — это место, где пластик входит в полость. В прецизионной пластиковой форме с несколькими полостями расположение литников имеет решающее значение. Мы часто используем «клапаны», открытие и закрытие которых можно настроить с точностью до миллисекунды. Это предотвращает «натягивание» и гарантирует косметическую отделку безупречную электронного компонента или корпуса медицинского назначения .
Изготовление прецизионной пластиковой формы с несколькими полостями — это значительная первоначальная инвестиция. Однако стоимость детали резко падает по мере увеличения объема. Ключевым моментом является обеспечение изготовителю инструментов возможности поддерживать высокую точность по всей пластине. Плохо изготовленный инструмент с несколькими полостями приведет к высокому проценту брака, что быстро сведет на нет всю экономию за счет сокращения времени цикла.
Для некоторых высокоточных деталей среда, в которой они отливаются, так же важна, как и сам станок. Одна пылинка может испортить клапан медицинского назначения или нарушить проводимость хрупкого электронного компонента..
Установки прецизионного формования часто работают в соответствии со стандартами чистых помещений класса 7 или 8 ISO. Это означает, что воздух фильтруется, а влажность строго контролируется. В таких условиях прецизионная пластиковая форма защищена от загрязнений, которые могут вызвать дефекты поверхности.
Чтобы поддерживать высокую точность и чистоту, мы используем роботизированные руки для извлечения деталей из прецизионной пластиковой формы . Это предотвращает контакт с человеком, который может привести к попаданию масел или клеток кожи. Для индивидуальных проектов, требующих вторичных операций, таких как сборка или ультразвуковая сварка, выполнение этих операций в чистом помещении гарантирует, что вся производственная цепочка будет соответствовать самым высоким стандартам качества.
Современная высокоточная термопластавтомата по сути представляет собой высокоскоростной компьютер, который плавит пластик. Он отслеживает сотни точек данных в режиме реального времени, чтобы гарантировать, что прецизионная пластиковая форма работает точно так, как задумано.
Мы используем «Научное Формование», чтобы наладить надежный процесс. Это включает в себя запись точного давления, температуры и скорости каждого выстрела. Если датчик обнаруживает изменение давления на 0,1%, система может автоматически пометить эту конкретную деталь как подозрительную. Именно этот уровень контроля позволяет нам гарантировать целостность каждой изготовленной на заказ детали.

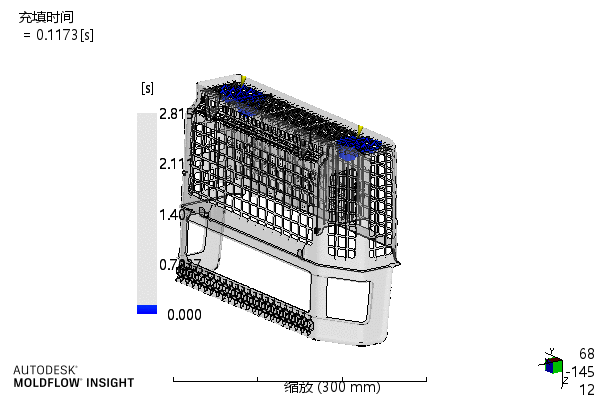

Прежде чем мы нарежем сталь для точной пластиковой формы , мы запускаем моделирование «Moldflow». Эти цифровые инструменты предсказывают, как будет течь пластик, где может задерживаться воздух и где деталь может деформироваться. Решая эти проблемы в виртуальной среде, мы сокращаем количество физических «испытаний», экономя время и гарантируя, что конечный инструмент с первого дня станет высококачественным активом.
Вы не можете претендовать на «высокую точность», если не можете ее измерить. Требуется специализированное метрологическое оборудование для проверки того, что детали, выходящие из прецизионной пластиковой формы, соответствуют спецификациям клиента.
Стандартных штангенциркулей недостаточно для электронного компонента с характеристиками микронного уровня. Мы используем:
КИМ (координатно-измерительные машины): они используют физический датчик для отображения трехмерных координат детали.
Системы оптического зрения: они используют камеры и лазеры высокого разрешения для измерения деталей, не прикасаясь к ним, что жизненно важно для мягких или деликатных нестандартных деталей.
Рентгеновское и компьютерное сканирование. Для сложных устройств медицинского назначения с внутренними каналами компьютерная томография позволяет нам осмотреть внутреннюю часть детали, не разрушая ее.
Одним из самых больших препятствий в производстве является «разрыв» между работающим прототипом и массовым производством. Изготовленный на заказ прототип может работать идеально, но его масштабирование до прецизионной пластиковой формы с несколькими полостями требует другого инженерного мышления.
Иногда мы используем «мостовой инструмент» — временную прецизионную пластиковую форму из алюминия или мягкой стали. Это позволяет нам производить несколько тысяч деталей для тестирования рынка и процесса сборки, прежде чем переходить к производству инструмента с миллионным циклом.
«Секретный соус» успеха в области высокой точности — это DFM. Привлекая проектировщика пресс-формы на раннем этапе разработки продукта, мы можем предложить небольшие изменения (например, добавление уклона в 1 градус или утолщение стенки), которые сделают прецизионную пластиковую форму намного более надежной. Такой совместный подход гарантирует, что конечный индивидуальный продукт будет не только высокоточным, но и экономичным при масштабном производстве.
Высокоточное литье под давлением — это симфония инженерии, материаловедения и управления процессами на основе данных. Независимо от того, разрабатываете ли вы революционный инструмент медицинского уровня или технологию электронных компонентов следующего поколения , знание этих семи факторов имеет жизненно важное значение. Высококачественная прецизионная пластиковая форма — основа успеха вашего продукта. Отдавая приоритет жестким допускам, чистоте материалов и передовой метрологии, вы гарантируете, что каждая производимая вами деталь является свидетельством качества и надежности.
В1: Каков средний срок службы прецизионной пластиковой формы? Ответ: Высококачественная прецизионная пластиковая форма, изготовленная из закаленной стали, при правильном обслуживании может прослужить 1 миллион циклов и более. Для крупносерийных инструментов с несколькими гнездами такая долговечность имеет решающее значение для окупаемости инвестиций.
В2: Почему прецизионное формование дороже стандартного? Ответ: Затраты обусловлены сверхточной обработкой на станке с ЧПУ, необходимой для изготовления прецизионной пластиковой формы , использованием высококачественных материалов и более медленными и более контролируемыми производственными циклами, необходимыми для соблюдения допусков.
В3: Можно ли использовать любой пластик для изготовления высокоточных деталей? О: Нет. Некоторые пластмассы имеют высокую степень усадки или плохую термическую стабильность. Для нестандартных прецизионных деталей мы обычно рекомендуем смолы инженерного класса, которые обеспечивают предсказуемое поведение в процессе охлаждения.
