Внутренняя или внешняя резьба создает так называемый подрез. Деталь с подрезом невозможно извлечь простым прямолинейным движением; он застрянет, разрушив либо деталь, либо саму форму. Решение требует сочетания вращательных и линейных движений, идеально синхронизированных.
У инженеров по пресс-формам есть три основных инструмента для этой работы, каждый из которых имеет разный уровень сложности:
Формы Хоффмана (или разъемные): используются для внешней резьбы. Полость формы разделена на две или более «половин», которые расходятся по бокам, чтобы высвободить нить. Это относительно просто, но на резьбе остается разделительная линия.
Ручное отвинчивание (складные стержни): оператор должен вручную повернуть механизм (например, гаечный ключ на червячной передаче), чтобы втянуть резьбовой стержень после открытия формы. Это просто и недорого, но мучительно медленно и трудоемко.
Полностью автоматические формы для отвинчивания: это лидер крупносерийного производства и предмет нашего обсуждения сложности.
Эта система является шедевром механической интеграции. Его цель состоит в том, чтобы автоматически вывернуть резьбовые вставки из пластиковой детали перед их извлечением, и все это в пределах времени цикла станка.
Почему это так сложно?
1. Это машина внутри машины.
Отвинчивающаяся форма — это не просто форма; это компактная автономная система передачи. К основным компонентам относятся:
Источник энергии: длинная рейка (шестерня), приводимая в движение движением открытия формы, либо внешний гидравлический двигатель или серводвигатель.
Система передачи: Сеть шестерен (прямозубые, конические) и приводных валов, которые передают и распределяют вращательную силу.
Действующие лица: сами шпильки с резьбой, которые должны вращаться идеально синхронно.
Система управления: Механические или электронные переключатели, обеспечивающие завершение вращения до перемещения выталкивающей пластины.
2. Хирургическая точность проектирования и расчета.
Расчет хода: инженеры должны рассчитать точное количество оборотов, необходимое для полного расцепления резьбы. Это определяет точную длину рейки или программирование серводвигателя.
Конструкция зубчатой передачи: Модуль, количество зубьев и передаточные числа должны быть тщательно спроектированы, чтобы обеспечить достаточный крутящий момент и плавное, синхронизированное движение без люфта.
Временная последовательность: последовательность имеет решающее значение: форма открывается → стержни вращаются и втягиваются → выталкивающая пластина продвигается. Несоблюдение этой последовательности может привести к катастрофическому разрушению пресс-формы.
3. Пространственная и производственная головоломка
Ограничения по пространству: установка всего редуктора в и без того тесные рамки пресс-формы является колоссальной задачей. Требуется продуманная компоновка для размещения всех компонентов без ущерба для прочности формы или охлаждения.
Точность на микроуровне: каждая шестерня, вал и подшипник должны быть обработаны с точностью до микрона. Любое несовершенство приводит к вибрации, перекосам и выходу из строя деталей.
Материаловедение: шестерни и стержни подвергаются огромным нагрузкам и износу. Они изготовлены из инструментальной стали высочайшего качества и проходят специальную термическую обработку для обеспечения долговечности.
4. Высокие ставки при отладке и сопровождении
Множественные точки отказа: один сломанный зуб на крошечной шестерне может остановить всю производственную линию.
Сложная отладка. Устранение неполадок требует демонтажа сложных сборок. Техникам необходимы знания как в области изготовления пресс-форм, так и в области механических трансмиссий.
Дорогостоящие простои. Ремонт требует много времени и средств, поэтому надежность является первостепенной целью проектирования.
Хотя ручная форма Хоффмана или форма с ручным отвинчиванием могут быть проще, они не могут сравниться по скорости, стабильности и экономии труда с полностью автоматической формой для отвинчивания.

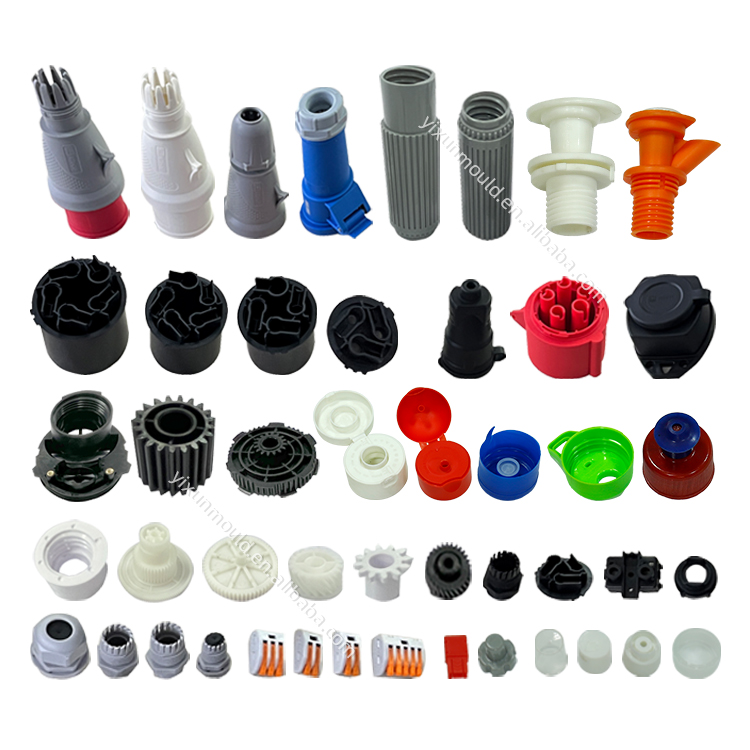

Эта сложность существует не сама по себе; это необходимые инвестиции для достижения беспрецедентной эффективности производства. Это окончательное решение для массового производства резьбовых компонентов, таких как крышки для бутылок, медицинские устройства и косметические контейнеры, в стремительном темпе, которого требует современный рынок.
