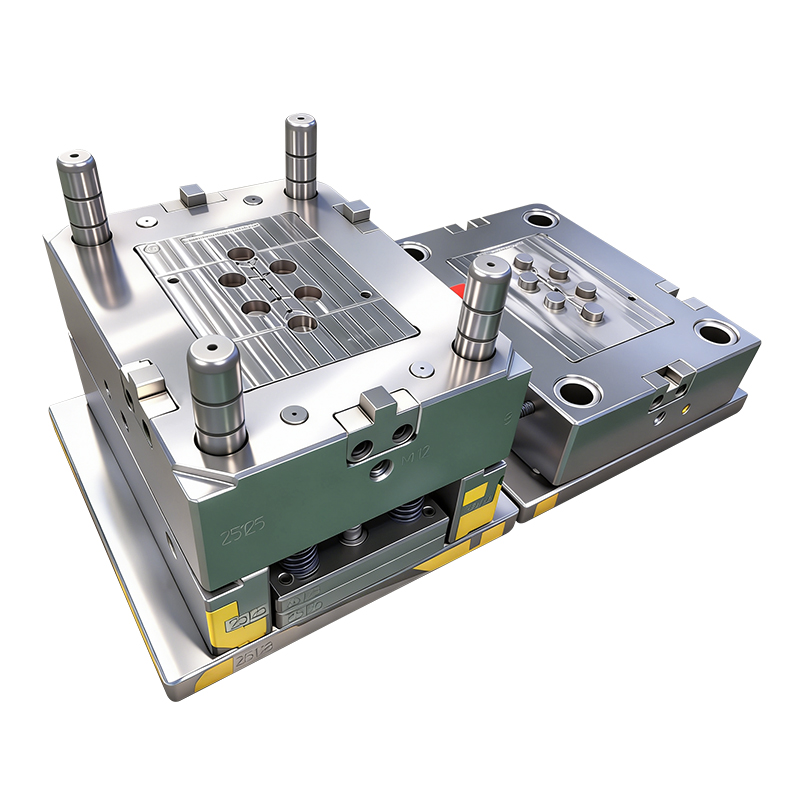

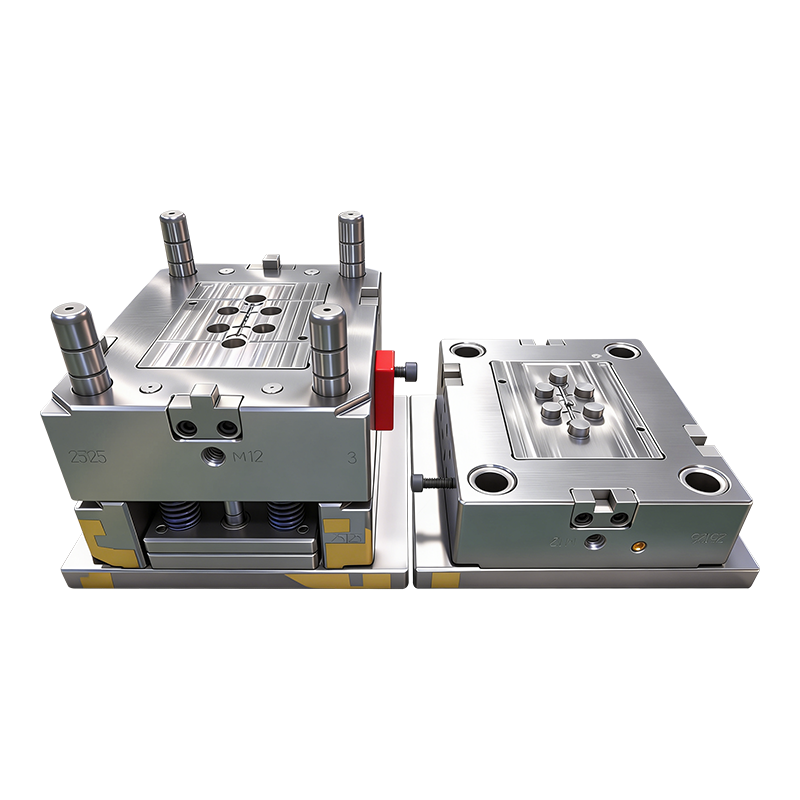

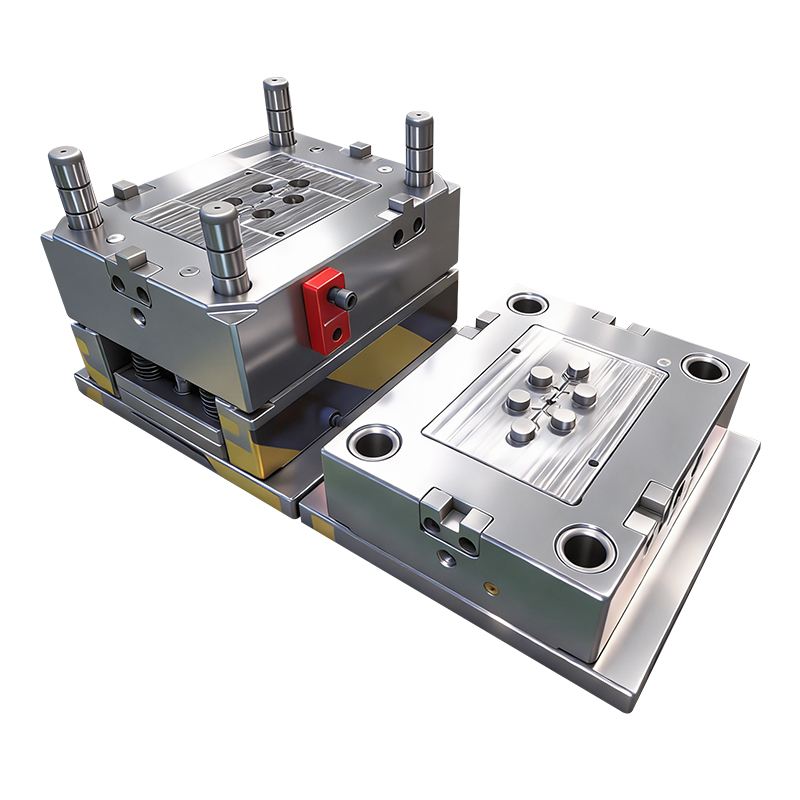

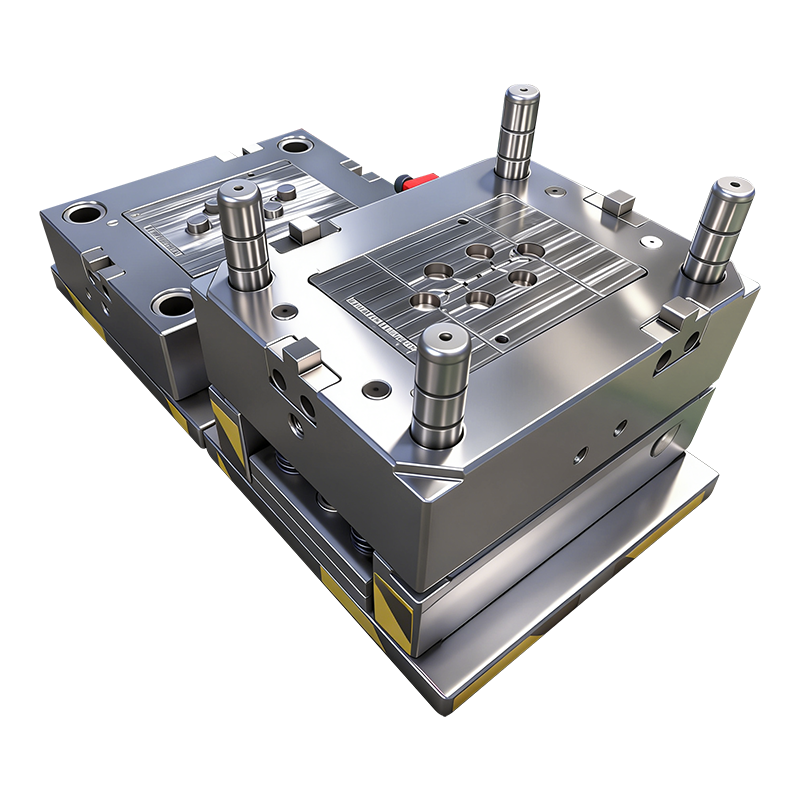

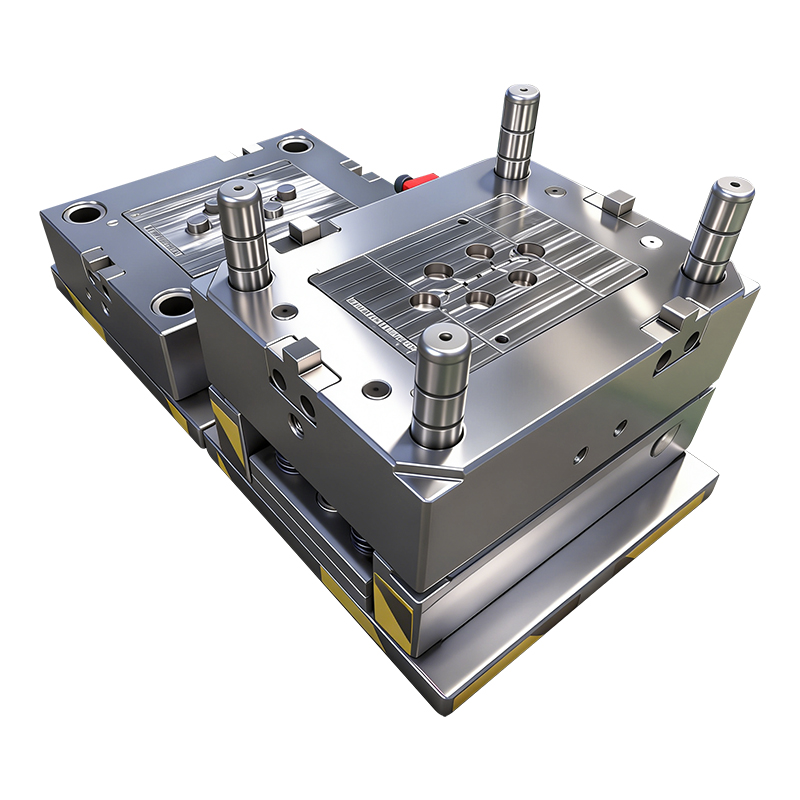

Эта высокоточная многоместная литьевая форма 4+4 специально разработана для формования полипропиленовых компонентов для медицинских инфузионных трубок и соответствует гигиеническим и функциональным требованиям класса PURELL. Изготовленная из высококачественной нержавеющей стали S136, закаленной до HRC48–50, форма оснащена двойной кромкой + системой туннельных ворот, прецизионно обработанным сердечником и однородной отделкой поверхности VDI 24#. Он производит повторяемые, бездефектные формованные детали, которые соответствуют строгим стандартам гигиены, точности размеров и качества поверхности медицинского применения.
Ключевые особенности
✅ Конструкция с несколькими полостями 4+4
Благодаря сбалансированному расположению полостей 4+4 пресс-форма обеспечивает равномерный поток материала и стабильное качество деталей во всех 8 полостях. Эта высокоэффективная конфигурация максимизирует производительность при сохранении жесткого контроля процесса, что идеально подходит для крупносерийного производства компонентов медицинских инфузионных трубок.
✅ Система двойных ворот: краевые ворота + туннельные ворота.
Пресс-форма оснащена конфигурациями как краевых, так и туннельных ворот, что обеспечивает оптимальную гибкость для медицинского формования:
Туннельные ворота позволяют автоматически открывать ворота во время выброса, исключая ручную обрезку и снижая риск загрязнения в производственных помещениях с чистыми помещениями.
Краевой затвор обеспечивает стабильное заполнение сложных геометрических форм, гарантируя полную инкапсуляцию материала и отсутствие зазоров или пустот в окончательной сборке.
✅ Нержавеющая сталь S136 (HRC48–50).
Эта форма, изготовленная из высококачественной нержавеющей стали S136 с твердостью HRC48–50, обеспечивает:
Превосходная коррозионная стойкость, критически важная для производственных сред медицинского назначения, и легкая дезинфекция пресс-форм.
Превосходная полируемость и стабильность размеров, обеспечивающие стабильное качество поверхности в течение длительного производственного цикла.
Длительный срок службы пресс-формы (более 500 000 снимков) идеален для непрерывного крупносерийного медицинского производства.
✅ Пресс-форма для стержня с прецизионной обработкой.
Пресс-форма для стержня имеет прецизионную обработку, обеспечивающую соблюдение сверхжестких допусков по размерам, необходимых для формования медицинских инфузионных трубок. Он точно воспроизводит сложную геометрию деталей, таких как соединительные бобышки, уплотнительные ребра и элементы выравнивания, гарантируя, что формованные детали идеально подходят к нижележащим трубным компонентам и отвечают всем функциональным требованиям сборки.
✅ Отделка пресс-формы VDI 24#
Полость пресс-формы обработана в соответствии со стандартом VDI 24#, что обеспечивает однородную, мелкотекстурированную поверхность формованных деталей из ПП. Эта отделка обеспечивает чистую, нелипкую и легко очищаемую поверхность, которая соответствует гигиеническим стандартам медицинского применения, а также обеспечивает профессиональный и единообразный внешний вид всех частей.
✅ Оптимизирована для медицинского полипропиленового материала.
Специально разработанная для медицинского полипропиленового материала, форма имеет оптимизированные пути потока, охлаждающие каналы и системы вентиляции для предотвращения распространенных дефектов, таких как коробление, усадка, линии потока и пустоты. Он обеспечивает полную герметизацию во время формования без образования зазоров в воздухе или материала, которые могут поставить под угрозу безопасность или производительность медицинской инфузионной трубки.
Технические характеристики
| Детали | товара |
| Тип плесени | Пресс-форма для литья под давлением с несколькими полостями 4 + 4 |
| Плесень стали | S136 Нержавеющая сталь |
| Твердость | СПЧ48–50 |
| Система ворот | Краевые ворота + туннельные ворота |
| Ядра | Прецизионный готовый сердечник |
| Поверхностная отделка | ВДИ 24# |
| Подходящий материал | Медицинский ПП (полипропилен) |
| Применение детали | Формованные компоненты для медицинских инфузионных трубок |
| Жизнь плесени | 500 000+ выстрелов |
| Кастомизация | Доступны индивидуальные схемы расположения полостей и геометрии деталей. |
Приложение
Эта форма предназначена для изготовления полипропиленовых компонентов для медицинских инфузионных трубок, в том числе:
Корпуса и колпачки разъемов
Уплотнительные кольца и прокладки
Регуляторы расхода и детали управления
Защитные крышки для инфузионных трубок
Сочетание стали S136, отделки VDI 24# и системы двойных литников делает эту форму идеальной для производства медицинских деталей, требующих как высоких гигиенических стандартов, так и стабильной и надежной работы.
Почему стоит выбрать эту форму для формования медицинских инфузионных трубок?
Эффективность при больших объемах: конструкция с несколькими полостями 4+4 максимизирует производительность, снижая удельные затраты при крупномасштабном производстве медицинских компонентов.
Гигиеническая производственная готовность: сталь S136 легко дезинфицируется и устойчива к коррозии, что соответствует требованиям производства в чистых помещениях.
Чистые детали без заусенцев: система туннельных ворот исключает ручную обрезку, снижая риск загрязнения при производстве медицинской продукции.
Стабильное качество поверхности: отделка VDI 24# обеспечивает однородную, легко очищаемую поверхность, соответствующую стандартам медицинской промышленности.
Точная посадка для формования: готовая стержневая форма обеспечивает жесткие допуски, гарантируя идеальную посадку и функционирование с компонентами инфузионной трубки.
