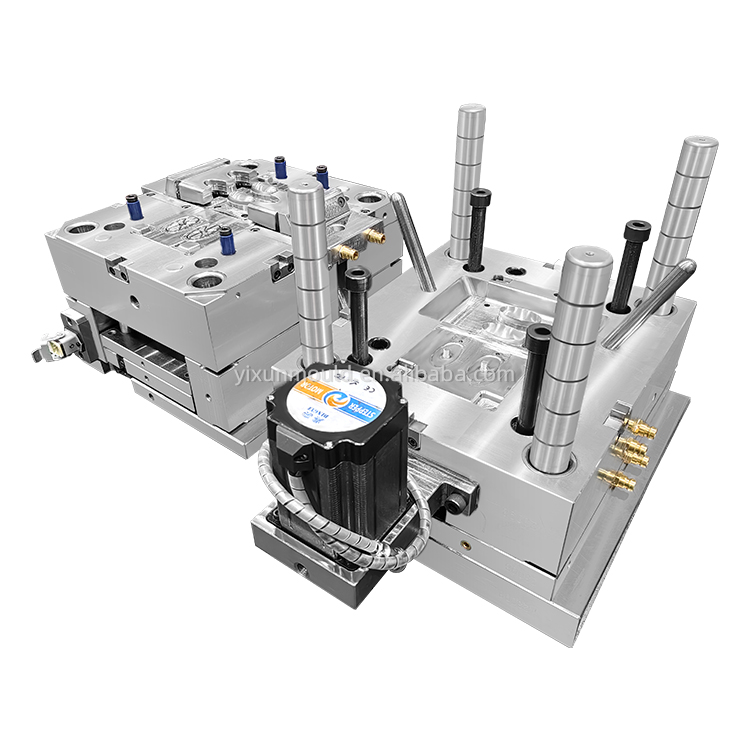

PP Материал Пластиковая литьевая форма Различные полости

1. Что такое поверхность VDI?

VDI означает Verein Deutscher Ingenieure (Ассоциация немецких инженеров). Эта организация создала набор стандартов, и в мире изготовления пресс-форм VDI 3400 является ключевым. Это стандарт, определяющий качество и текстуру формованных пластиковых поверхностей.

Поверхность VDI — это текстурированная стальная поверхность на пресс-форме (обычно создаваемая электроэрозионной обработкой), которая обеспечивает равномерную, матовую или зернистую поверхность конечной пластиковой детали. Это не глянцевое, полированное покрытие.

Подумайте о поверхности корпуса высококачественного блендера, панели управления посудомоечной машиной или внутренней части холодильника. Эта мягкая на ощупь, неотражающая и слегка шероховатая поверхность очень часто представляет собой текстуру VDI.

VDI 3400 — это шкала, обычно от VDI 0 (самый плавный) до VDI 45 (самый грубый).

• VDI 0-15: Очень тонкий, почти сатиновый оттенок. Трудно отличить от высокозернистой полироли.

• VDI 18-27: Самый распространенный диапазон для бытовой техники. Обеспечивает хороший баланс сокрытия отпечатков пальцев, мелких царапин и обтекаемых линий.

• VDI 30-45: Более крупное, более выраженное зерно. Используется для более техничного или «цепкого» ощущения.

2. Почему VDI Surface используется специально для устройств?

Производители устройств выбирают текстуры VDI по нескольким важным причинам:

1. Эстетическая консистенция: обеспечивает равномерное, неотражающее матовое покрытие, которое считается высококачественным и современным. Он скрывает «пластмассовый» вид.

2. Скрывает производственные дефекты: это огромное преимущество. Текстуры VDI превосходно скрывают:

• Линии потока: линии сварки, где расплавленный пластик встречается внутри формы.

• Следы раковины: ямочки, вызванные неравномерным охлаждением.

• Следы выталкивающих штифтов: небольшие дефекты на штифтах, которые выталкивают деталь.

• Остаток ворот: небольшая отметка в месте входа пластика в деталь.

3. Скрывает дефекты при использовании: эффективно маскирует отпечатки пальцев, мелкие царапины и пыль, что крайне важно для таких продуктов, как холодильники, микроволновые печи и стиральные машины, к которым часто прикасаются.

4. Улучшенное сцепление: слегка текстурированная поверхность менее скользкая, чем глянцевая.

5. Идентичность бренда. Многие бренды бытовой техники имеют определенный уровень VDI (например, VDI 21 или VDI 24) как часть языка дизайна, чтобы обеспечить единообразный внешний вид всех своих продуктовых линеек.

3. Часть «Пресс-форма». Как изготавливается пресс-форма VDI?

Создание формы с поверхностью VDI — это специализированный процесс. Он не требует ручной полировки или пескоструйной обработки для получения окончательной текстуры.

Основным методом является электроэрозионное текстурирование (искровая эрозия):

1. Подготовка основания формы: сердечник и полость формы сначала подвергаются механической обработке до очень высококачественной отделки (часто до тонкой полировки).

2. Электроэрозионный электрод: создается специальный электрод. Поверхность этого электрода имеет обратную текстуру VDI.

3. Процесс текстурирования: электрод прижимается к стальной форме на электроэрозионном станке. Управляемый электрический разряд (искра) разрушает стальную поверхность, идеально передавая текстуру с электрода на форму.

4. Отделка: после электроэрозионной обработки форма может быть подвергнута легкой ручной полировке для удаления микроскопических «хвостов», оставшихся от искр, но делать это нужно осторожно, чтобы не изменить текстуру.

4. Ключевые соображения по проектированию пресс-формы VDI для бытовой техники

Когда инженер проектирует форму, предназначенную для поверхности VDI, он должен учитывать следующее:

• Углы уклона: это очень важно. Текстурированные поверхности создают больше трения, что затрудняет извлечение детали из формы. Следовательно, требуются значительно большие углы уклона (от 1,5° до 3° или более на каждую сторону) по сравнению с полированной формой (которой может потребоваться всего 0,5°). Недостаточная тяга приведет к тому, что деталь будет истираться или царапаться во время выталкивания, разрушая текстуру и потенциально повреждая форму.

• Линии разъема: текстура сделает любое смещение на линии разъема (где встречаются две половины формы) очень заметным. Требуется предельная точность при изготовлении пресс-форм.

• Выбор материала: пластик имеет значение. Такие материалы, как ABS, смесь ABS/PC и PP, очень распространены и хорошо воспринимают текстуры VDI. Текстура также может влиять на восприятие цвета пластика.

• Стоимость: текстурирование VDI значительно увеличивает стоимость пресс-формы. Электроэрозионные электроды и машинное время стоят дорого. Однако в долгосрочной перспективе это часто экономит деньги за счет снижения процента брака из-за видимых дефектов.

Краткое содержание

Короче говоря, поверхностная форма VDI для бытовой техники — это прецизионный инструмент, предназначенный для изготовления пластиковых деталей со специальной высококачественной неглянцевой поверхностью, которая является прочной, привлекательной и функционально превосходит повседневные бытовые товары.
