Обзор продукта

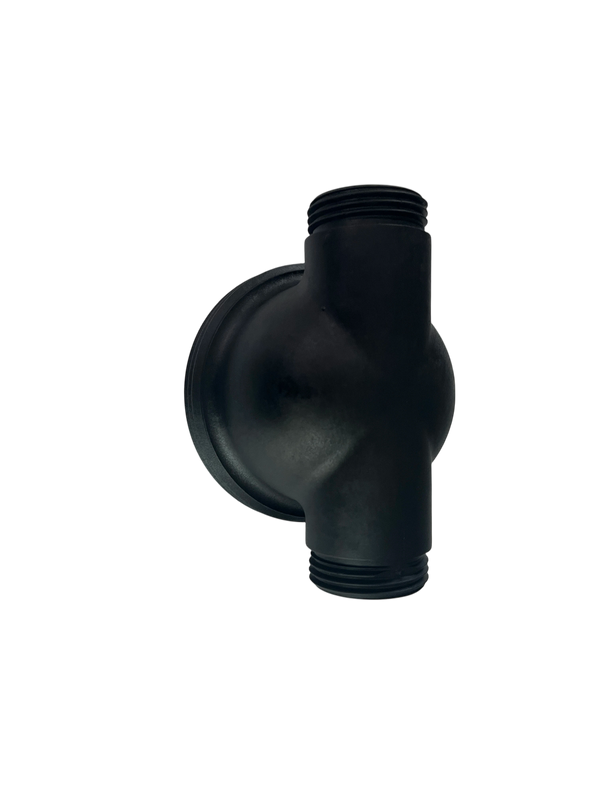

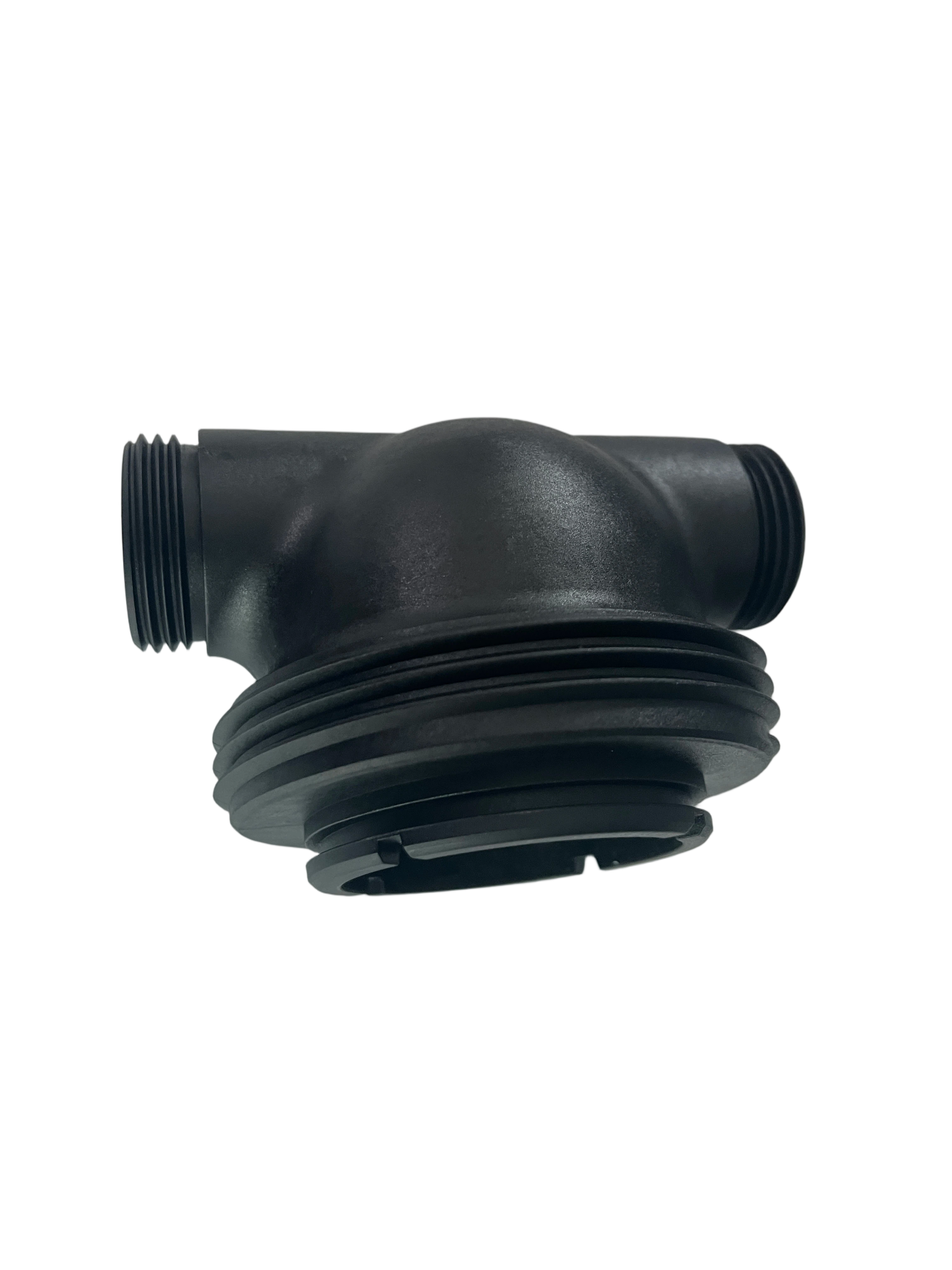

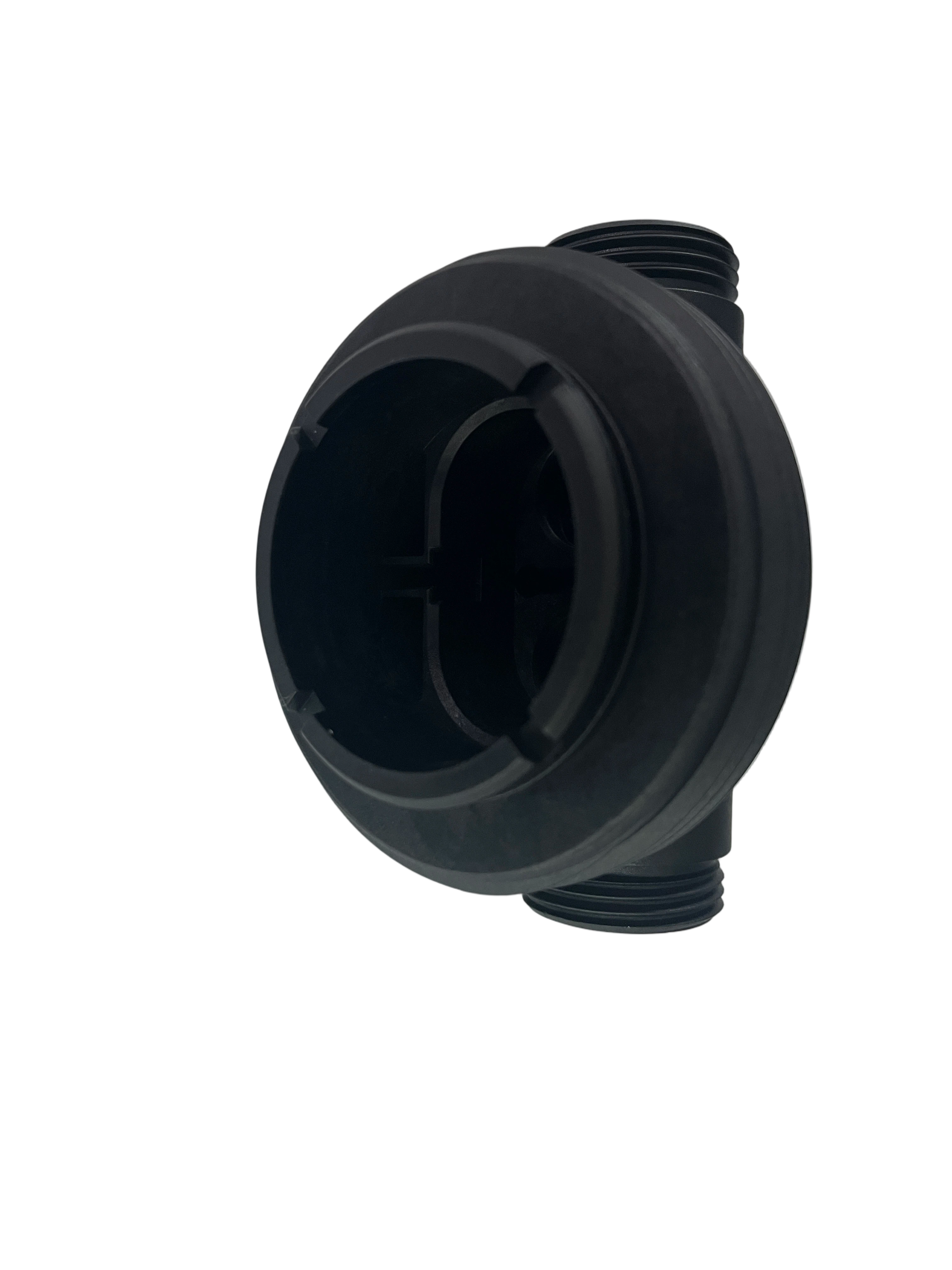

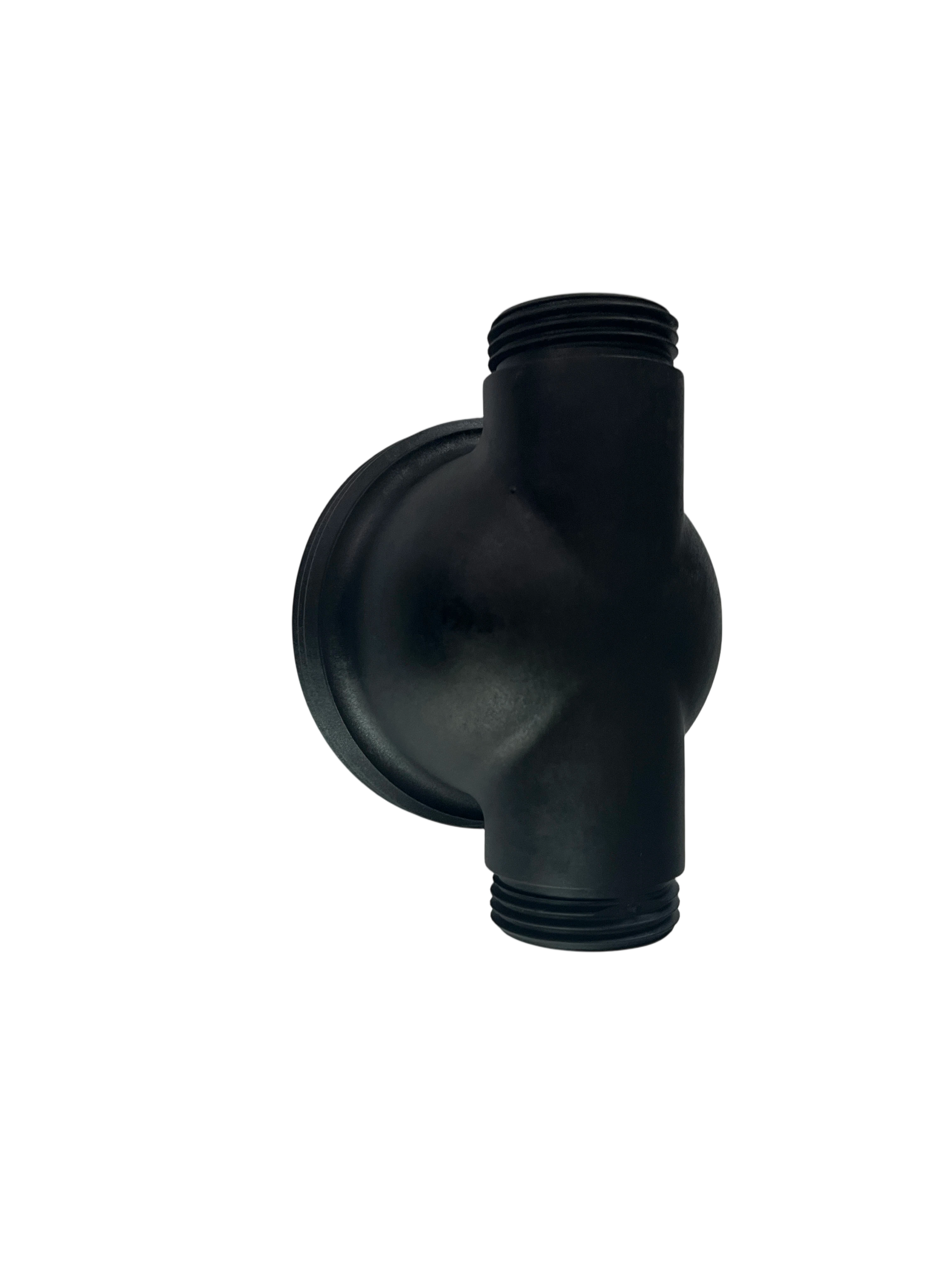

Это высокоточная литьевая форма с полостью 1*1, специально разработанная для изготовления промышленных трехходовых трубопроводных фитингов из пластика, армированного стекловолокном PA66+30%. Изготовленный из пресс-формы премиум-класса, термообработанной до твердости HRC 48-52 и обработанной стандартной текстурой поверхности VDI27, этот инструмент обеспечивает исключительную износостойкость, стабильность размеров и стабильное качество поверхности для высокопроизводительных компонентов жидкостных систем. Благодаря системе прямого переходника форма обеспечивает сбалансированный поток расплава, минимальный остаток в литнике и оптимальное заполнение сложной геометрии трехходового фитинга. Эта форма, оптимизированная специально для обеспечения высокой жесткости и абразивности стеклонаполненного PA66, эффективно устраняет распространенные проблемы формования, такие как появление плавающих на поверхности волокон, коробление и неравномерную усадку, что делает ее идеальным решением для производства прочных и высокоточных трубных фитингов.
Основные характеристики продукта
| Спецификация | Детальные параметры |
| Полость пресс-формы | 1*1 с одной полостью, оптимизирован для точности и точности размеров трехходовых трубопроводных фитингов. |
| Применимый материал | PA66+30%GF (нейлон 66 + 30% пластик, армированный стекловолокном) |
| Система ворот | Прямой дополнительный затвор, сбалансированный поток расплава, минимальный остаток затвора, отсутствие видимых следов на критических поверхностях. |
| Сталь и твердость пресс-формы | Высококачественная литейная сталь, термообработанная до HRC 48-52, отличная устойчивость к износу и термической усталости. |
| Поверхностная отделка | VDI27 Стандартная текстура, равномерная матовая поверхность, скрывает мелкие дефекты литья. |
| Формованное приложение | Трехходовые фитинги на заказ/компоненты жидкостной системы/детали промышленной сантехники |
| Производственная совместимость | Стандартные термопластавтоматы, подходящие для литья материалов GF под высоким давлением. |
| Производственная особенность | Высокая точность, низкий процент дефектов, длительный срок службы, идеально подходит для средне- и крупносерийного производства. |
Передовое проектирование и производство пресс-форм
1. Схема полости 1*1 для точного контроля
Однополостная конструкция 1*1 позволяет полностью сосредоточиться на сложной геометрии трехходового фитинга. Такая конфигурация обеспечивает равномерный поток расплава, постоянное охлаждение и строгий контроль размеров каждой важной детали, включая резьбовые отверстия, уплотнительные поверхности и внутренние каналы, что устраняет риск дисбаланса, характерный для установок с несколькими полостями.
2. Конструкция пресс-формы из высокотвердой стали.
Этот инструмент, изготовленный из пресс-формы премиум-класса, термообработанной до твердости HRC 48-52, обеспечивает исключительную стойкость к абразивному воздействию стекловолокна PA66+30GF. Равномерная твердость предотвращает появление царапин, износа и деформации поверхности во время длительных производственных циклов, гарантируя, что форма сохраняет свою точность и точность размеров в течение миллионов снимков.
3. Система прямых переходных ворот для сложной геометрии.
Конструкция прямого переходника стратегически расположена для подачи материала непосредственно в толстостенную секцию фитинга, обеспечивая полное и сбалансированное заполнение всех трех отверстий. Это сводит к минимуму внутреннее напряжение, снижает риск деформации изогнутой трехсторонней геометрии и оставляет минимальные остатки на затворе для облегчения последующей обработки.
4. Поверхностная обработка VDI27 для обеспечения долговечности в промышленности.
Поверхности как полости, так и сердцевины обработаны до текстуры стандарта VDI27, которая эффективно маскирует незначительные дефекты поверхности и плавающие волокна, характерные для деталей из нейлона с наполнителем GF. Равномерное матовое покрытие обеспечивает профессиональный и долговечный внешний вид, одновременно улучшая высвобождение из формы и уменьшая видимость царапин во время эксплуатации.
5. Оптимизированное охлаждение толстостенных фитингов.
Пресс-форма оснащена прецизионными каналами охлаждения, адаптированными к толстой, разнонаправленной геометрии трехходового фитинга. Такая конструкция обеспечивает равномерное охлаждение всех портов, предотвращая неравномерную усадку, вмятины и коробление, что крайне важно для обеспечения герметичности резьбовых соединений в жидкостных средах.
Адаптируемость материалов и основные преимущества
PA66+30GF — это высокопроизводительный конструкционный пластик, который ценится за исключительную прочность, термостойкость и химическую стойкость, что делает его идеальным для промышленной трубопроводной арматуры. Эта специальная форма специально создана для использования следующих свойств:
Устойчивость к истиранию: литейная сталь HRC 48-52 выдерживает воздействие абразивного материала GF, продлевая срок службы формы и сохраняя точность.
Качество поверхности: текстура VDI27 скрывает волокна поверхности, обеспечивая чистую профессиональную отделку для промышленного использования.
Структурная целостность: прямой переходник и оптимизированная система охлаждения минимизируют внутренние напряжения, предотвращая коробление и обеспечивая герметичность резьбовых соединений.
Долговременная стабильность: конструкция из стали высокой твердости обеспечивает стабильное качество деталей даже после миллионов выстрелов.
Ключевые приложения
Эта высокоточная литьевая форма предназначена для изготовления широкого спектра промышленных трехходовых трубопроводных фитингов и компонентов жидкостных систем, в том числе:
Соединители гидравлических и пневматических систем
Компоненты промышленной сантехники и перекачки жидкостей
Детали автомобильного охлаждения и систем отопления, вентиляции и кондиционирования воздуха
Нестандартные фитинги из нейлона GF, требующие высокой прочности и химической стойкости.
Гарантия качества и послепродажная поддержка
Каждая литьевая форма проходит строгий многоступенчатый контроль качества, включающий:
Проверка твердости стали и материала
Проверка точности размеров всех важных элементов пресс-формы, включая профили резьбы и уплотнительные поверхности.
Проверка качества поверхности текстурированной полости и сердцевины VDI27
Пробные запуски пресс-формы для проверки времени цикла, функциональности ворот и качества детали.
Мы предоставляем комплексную послепродажную поддержку, включая рекомендации по обслуживанию пресс-форм, устранение технических неполадок и услуги по модификации, чтобы обеспечить бесперебойную работу вашего производства на долгие годы.
