Обзор продукта

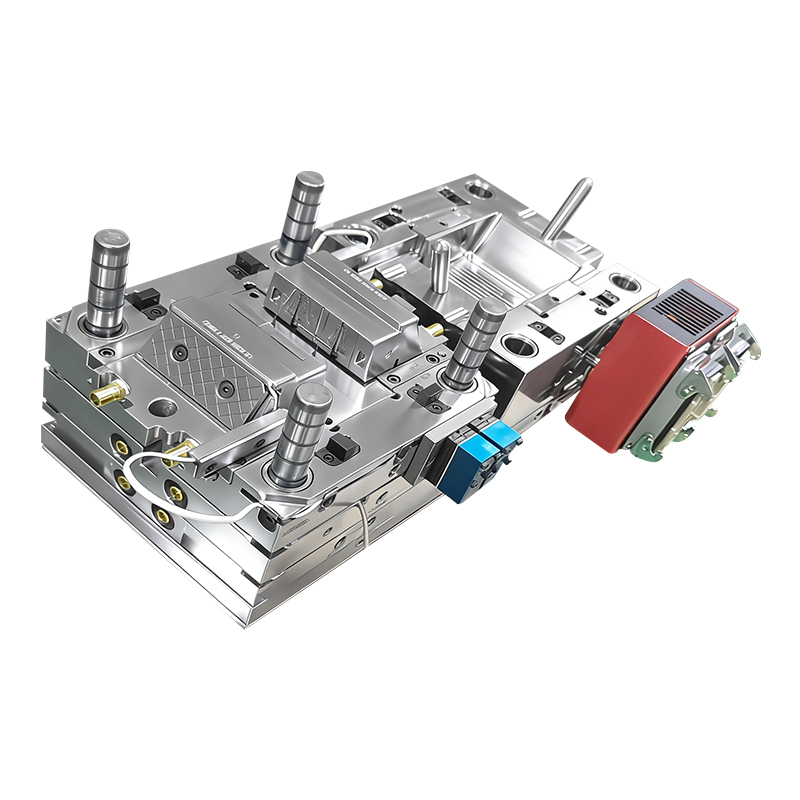

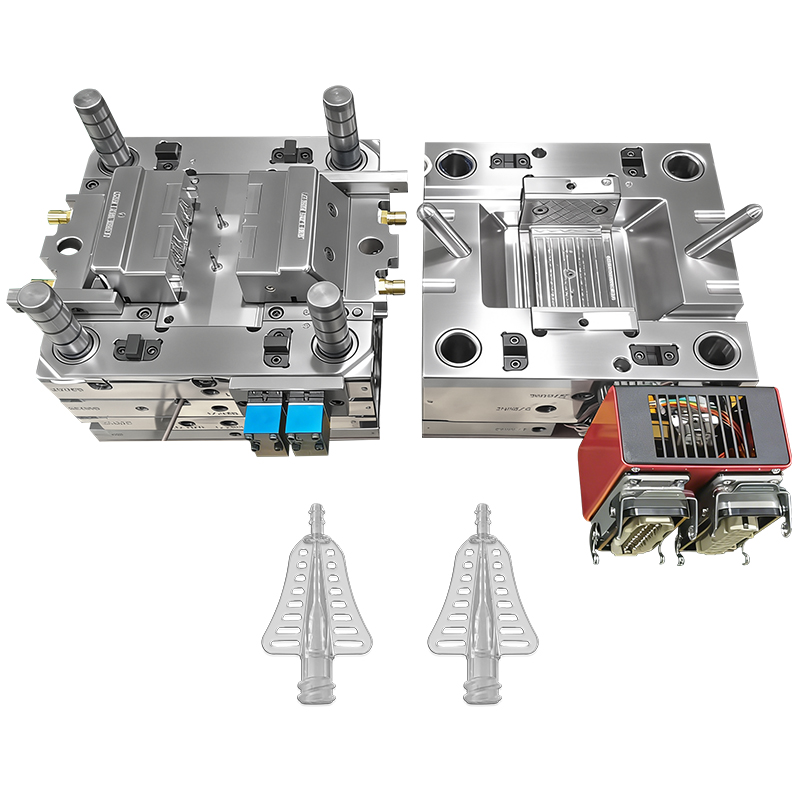

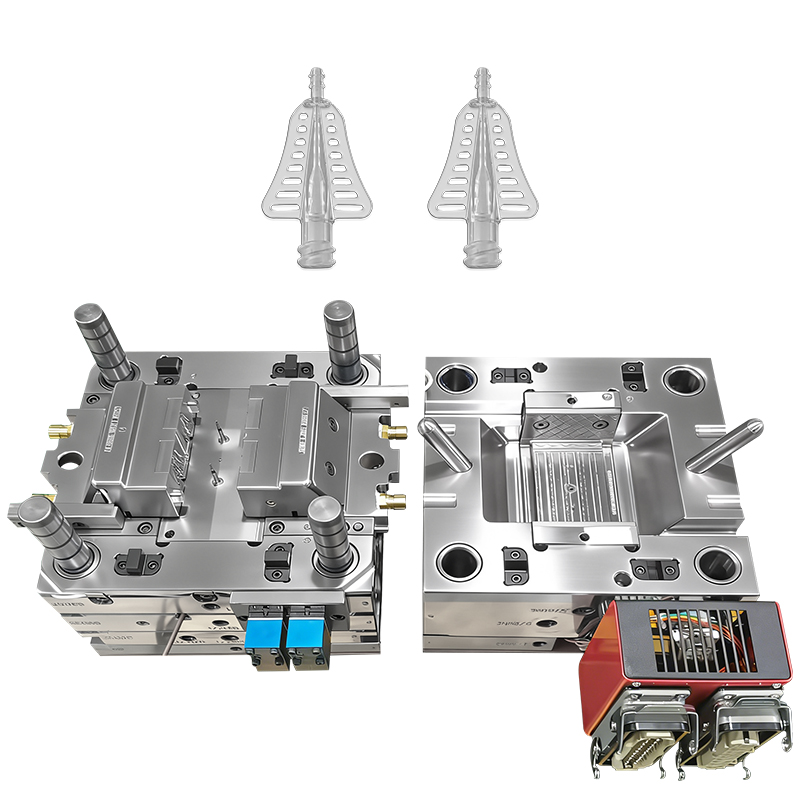

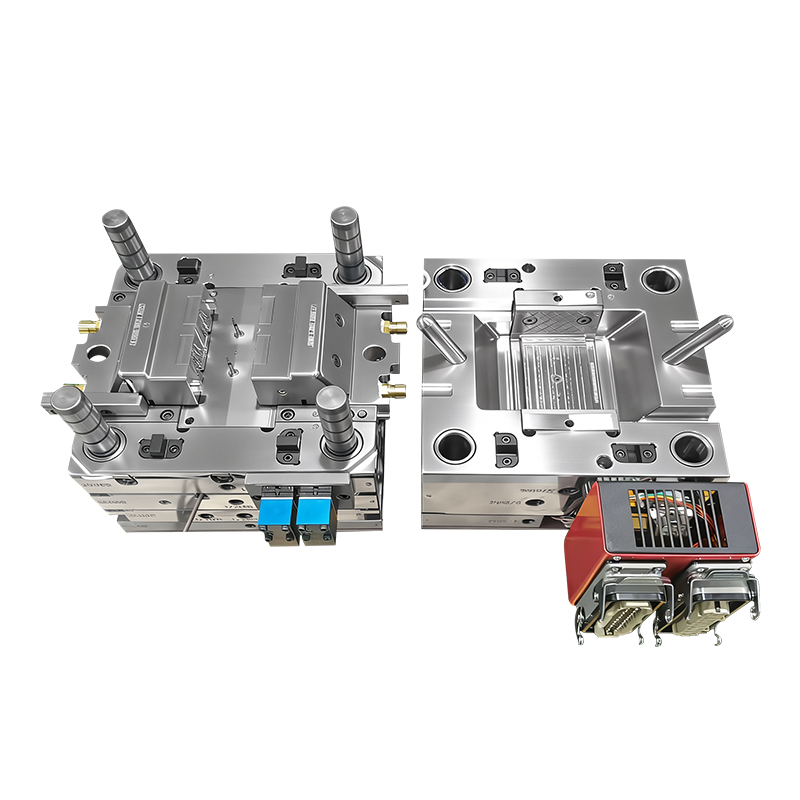

Это высокоточная литьевая форма с полостью 1*2, специально разработанная для производства компонентов фильтров PA12 медицинского класса. Этот инструмент, изготовленный из литейной стали премиум-класса 1.2083ESR, термообработанной до твердости HRC 48-52, отвечает самым строгим требованиям к чистоте, долговечности и точности при производстве медицинского оборудования. Благодаря системе прямого прямого литника и гибридной поверхности с глянцевой полировкой SPI-A3 и частичной текстурой VDI-18 форма обеспечивает безупречные, биосовместимые поверхности, идеально подходящие для прохождения жидкости и фильтрации. Конструкция оптимизирована для создания сложной геометрии с мелкими деталями, обеспечивая постоянную производительность потока и точность размеров всех деталей.
Основные характеристики продукта
| Спецификация | Детальные параметры |
| Полость пресс-формы | 1*2 многополости, 2 одинаковые детали за цикл для сбалансированного и высокоэффективного производства |
| Применимый материал | PA12 (полиамид 12), медицинский, биосовместимый, подходит для компонентов фильтров для жидкостей. |
| Система ворот | Прямой прямой затвор, чистая подача, минимальный остаток затвора и сбалансированный поток расплава для геометрии фильтра. |
| Марка стали для пресс-форм | Пресс-форма из стали 1.2083ESR, очищенная методом ESR для получения ультрачистых и бездефектных инструментов медицинского назначения. |
| Стальная твердость | HRC 48-52, подвергнута вакуумной термообработке для обеспечения исключительной износостойкости и долгосрочной стабильности размеров. |
| Поверхностная отделка | Гибридное покрытие: глянцевая полировка SPI-A3 + частичная текстура VDI-18, соответствует внешнему виду медицинского оборудования и гигиеническим стандартам. |
| Формованное приложение | Изготовленные на заказ компоненты медицинских фильтров, фильтры жидкостного тракта и биосовместимые пластиковые детали фильтрации. |
| Производственная совместимость | Конструкция, готовая к использованию в чистых помещениях, совместимая с термопластавтоматами медицинского назначения. |
Передовое проектирование и производство пресс-форм
1. Многополосная компоновка 1*2 для медицинского производства
Конструкция полостей 1*2 обеспечивает сбалансированное течение расплава и условия охлаждения для обеих деталей, устраняя риск изменения размеров, характерный для многоместных форм. Эта конфигурация оптимизирована для производства в чистых помещениях, с минимальным мертвым пространством и простой очисткой пресс-формы в соответствии со стандартами медицинской гигиены.
2. Стальная конструкция пресс-формы 1.2083ESR
Этот инструмент, изготовленный из литейной стали 1.2083, очищенной методом ESR и термообработанной до твердости HRC 48-52, обеспечивает исключительную коррозионную стойкость, износостойкость и термическую стабильность. Процесс ESR удаляет примеси, обеспечивая ультрачистую поверхность формы и отсутствие дефектов, которые могут поставить под угрозу качество медицинских деталей. Эта сталь идеально подходит для медицинского применения, поскольку предотвращает деградацию материала и обеспечивает стабильное качество деталей даже после миллионов циклов.
3. Система прямых затворов для компонентов фильтра.
Прямой прямой затвор стратегически расположен для подачи материала в некритические области фильтра, гарантируя отсутствие следов затвора на уплотнительных поверхностях или поверхностях пути прохождения жидкости. Такая конструкция сводит к минимуму остатки на воротах, снижает требования к последующей обработке и гарантирует соответствие деталей самым высоким стандартам чистоты и биосовместимости. Сбалансированный путь потока предотвращает деградацию материала, сохраняя свойства PA12 медицинского уровня.
4. Гибридная обработка поверхности SPI-A3 и VDI-18.
Пресс-форма имеет прецизионную гибридную обработку поверхности, адаптированную к требованиям медицинских фильтров:
SPI-A3 High-Gloss Polish: наносится на важные пути прохождения жидкости и уплотняющие поверхности, обеспечивая гладкую внутреннюю поверхность без заусенцев и легкость очистки, предотвращая загрязнение и обеспечивая беспрепятственный поток.
Частичная текстура VDI-18: наносится на наружные некритические поверхности, обеспечивая тонкую матовую поверхность, которая скрывает мелкие следы литья, сохраняя при этом профессиональный внешний вид.
5. Точная геометрия для эффективности фильтрации.
Пресс-форма разработана для получения тонкой и сложной геометрии, необходимой для эффективной фильтрации, включая впускные/выпускные отверстия точного размера, направляющие потока и структурные ребра. Жесткие допуски сохраняются для всех функций, чтобы обеспечить постоянную посадку, скорость потока и эффективность фильтрации в медицинских приложениях.
Адаптируемость материалов и основные преимущества
PA12 — это полиамид медицинского назначения, который ценится за свою биосовместимость, химическую стойкость и гибкость, что делает его идеальным для изготовления компонентов трубопроводов и систем фильтрации. Эта специальная форма специально создана для использования следующих свойств:
Биосовместимость: чистая сталь формы, сбалансированные литники и полированные поверхности гарантируют, что материал PA12 не будет загрязнен и не разложится во время формования.
Эффективность фильтрации: прецизионная геометрия пресс-формы обеспечивает постоянство размеров деталей, что крайне важно для поддержания точной скорости потока и эффективности фильтрации.
Стабильное качество: конструкция из стали 1.2083ESR и термическая обработка обеспечивают точность пресс-формы, гарантируя однородное качество деталей при миллионах выстрелов.
Соответствие нормативным требованиям: конструкция, готовая к использованию в чистых помещениях, гладкие поверхности и минимальная постобработка обеспечивают соответствие стандартам производства медицинского оборудования.
Ключевые приложения

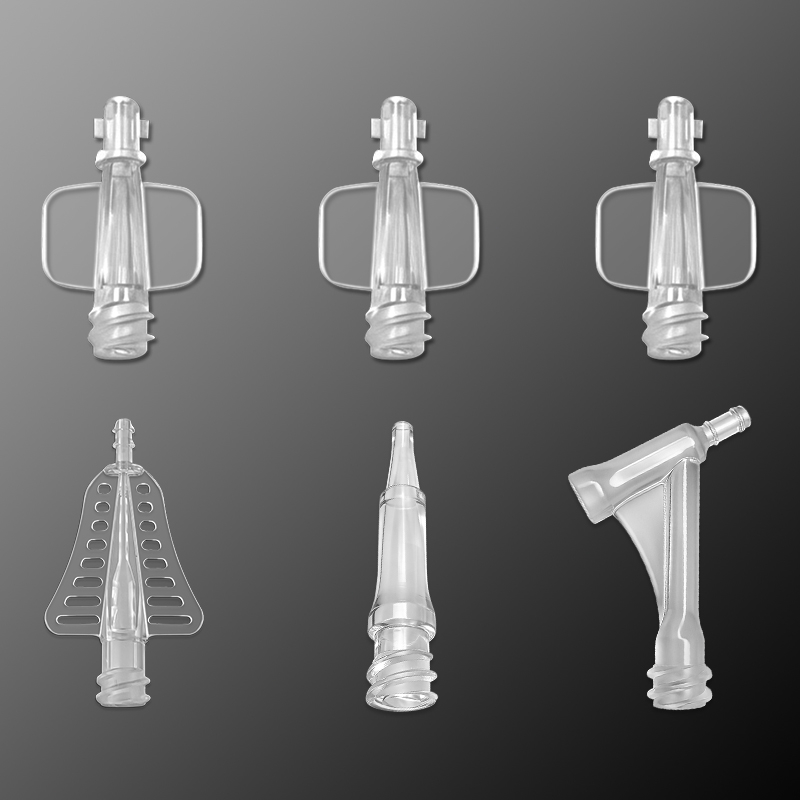

Эта высокоточная литьевая форма предназначена для изготовления широкого спектра компонентов медицинских фильтров PA12, в том числе:
Фильтры для набора для внутривенного введения и введения жидкостей
Фильтры и регуляторы потока жидкости медицинского оборудования
Компоненты фильтрации хирургических инструментов
Биосовместимые пластиковые фильтры по индивидуальному заказу для применения в здравоохранении и фармацевтике.
Гарантия качества и послепродажная поддержка
Каждая литьевая форма медицинского назначения проходит строгий многоступенчатый контроль качества, включающий:
Проверка материала стали и чистоты ЭШП
Испытание на твердость и валидация термообработки
Проверка точности размеров всех критически важных функций пресс-формы.
Проверка качества поверхности полированных участков SPI-A3 и текстурированных участков VDI-18.
Пробные запуски пресс-формы для проверки качества деталей, производительности литников и соответствия размеров.
Мы предоставляем комплексную послепродажную поддержку, включая рекомендации по обслуживанию пресс-форм, устранение технических неполадок и услуги по модификации, чтобы обеспечить бесперебойную работу вашего производства и соответствие всем требованиям производства медицинского оборудования.
