| Полная информация | о параметре |
|---|---|
| Название формы | Форма для формования полостей 1×1 для ПК Makrolon 2407 + TPE/TPU Shore A 65 |
| Идентификатор продукта | 25410003140 (деталь TPE/TPU) + 25410003140 Дополнительная деталь (деталь ПК) |
| Схема полости | 1×1 на материал (две отдельные формы или конфигурация с двумя формами) |
| Материалы | 1. Жесткая деталь: PC Makrolon 2407 (Bayer Covestro, промышленный класс, ударопрочный). 2. Мягкая формовка: TPE или TPU, твердость по Шору A 65. |
| Плесень стали | 1.2344 (40CrMnMo7) Инструментальная сталь для горячих работ, закаленная до HRC 48–50 (полость и сердечник) |
| Поверхностная отделка | Текстура VDI 30 (матовая поверхность промышленного класса, равномерная для обоих материалов) |
| Система бегунов | Большой литник для холодных каналов (сбалансированный поток как для жестких, так и для мягких материалов) |
| Жизнь плесени | ≥ 1 000 000 циклов (при правильном обслуживании) |
| Тип процесса | Последовательное формование (сначала отливается деталь ПК, затем на подложку накладывается ТПЭ/ТПУ) |
Выбор материала: 1.2344 — это инструментальная сталь премиум-класса для горячей обработки, выбранная из-за ее исключительной прочности, термостойкости и износостойкости, что имеет решающее значение для формования как жестких ПК, так и мягких материалов TPE/TPU. Прошедший термообработку до HRC48–50, он выдерживает высокое давление впрыска, термоциклирование и абразивную природу наполненных/модифицированных полимеров, обеспечивая длительный срок службы формы и стабильность размеров.

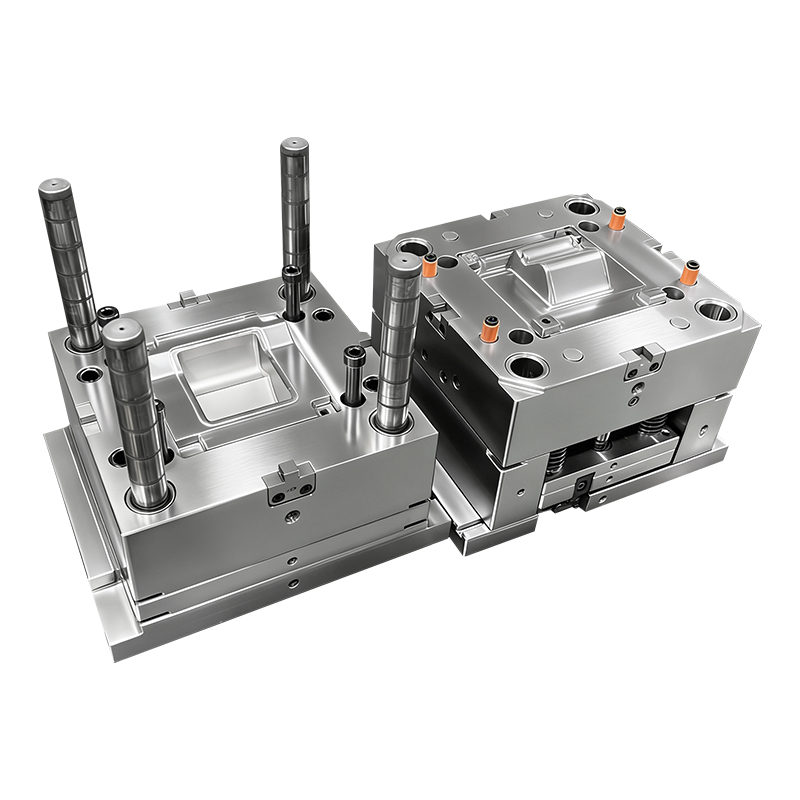

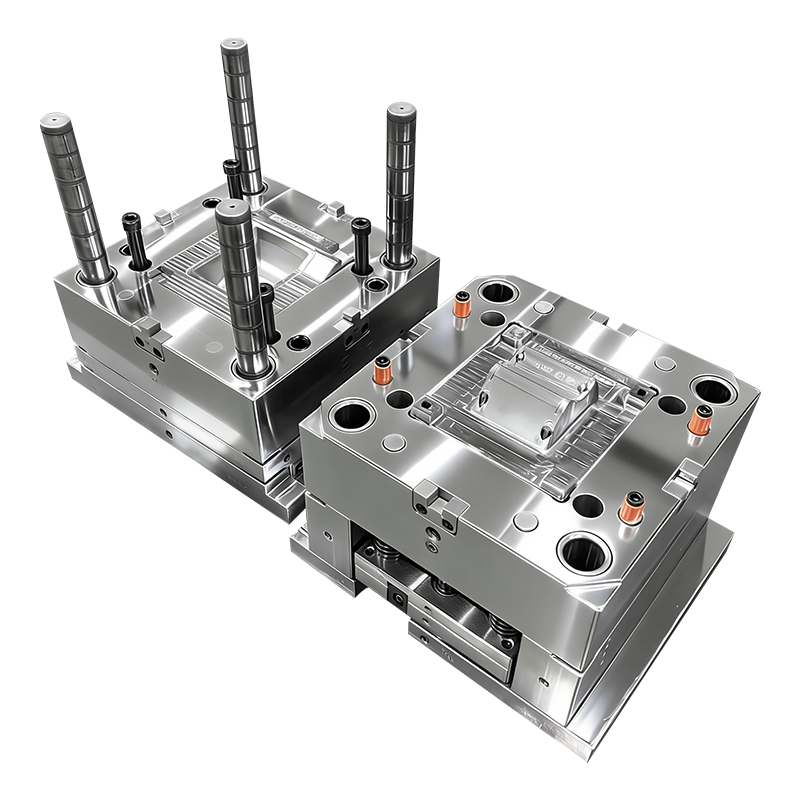

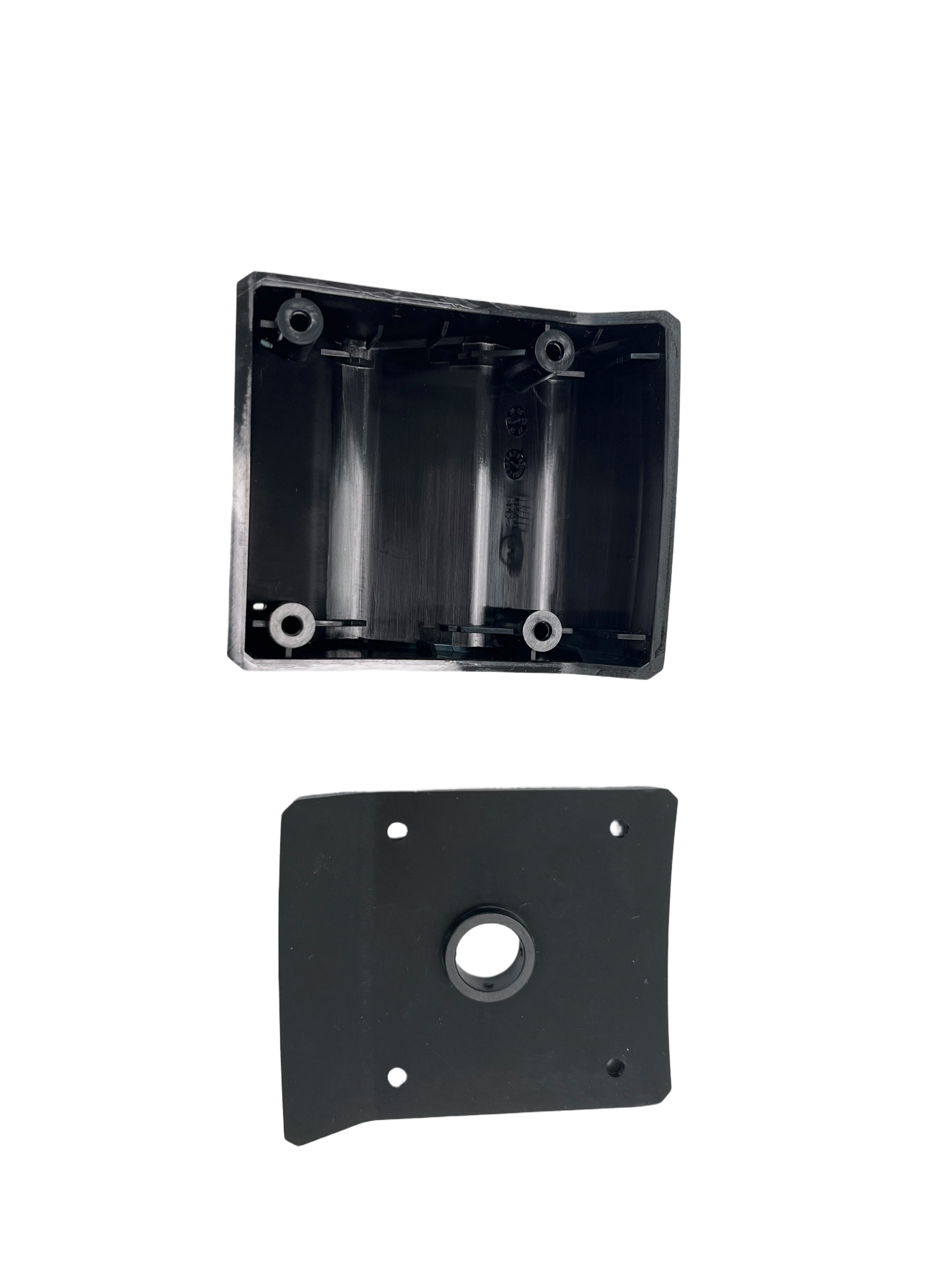

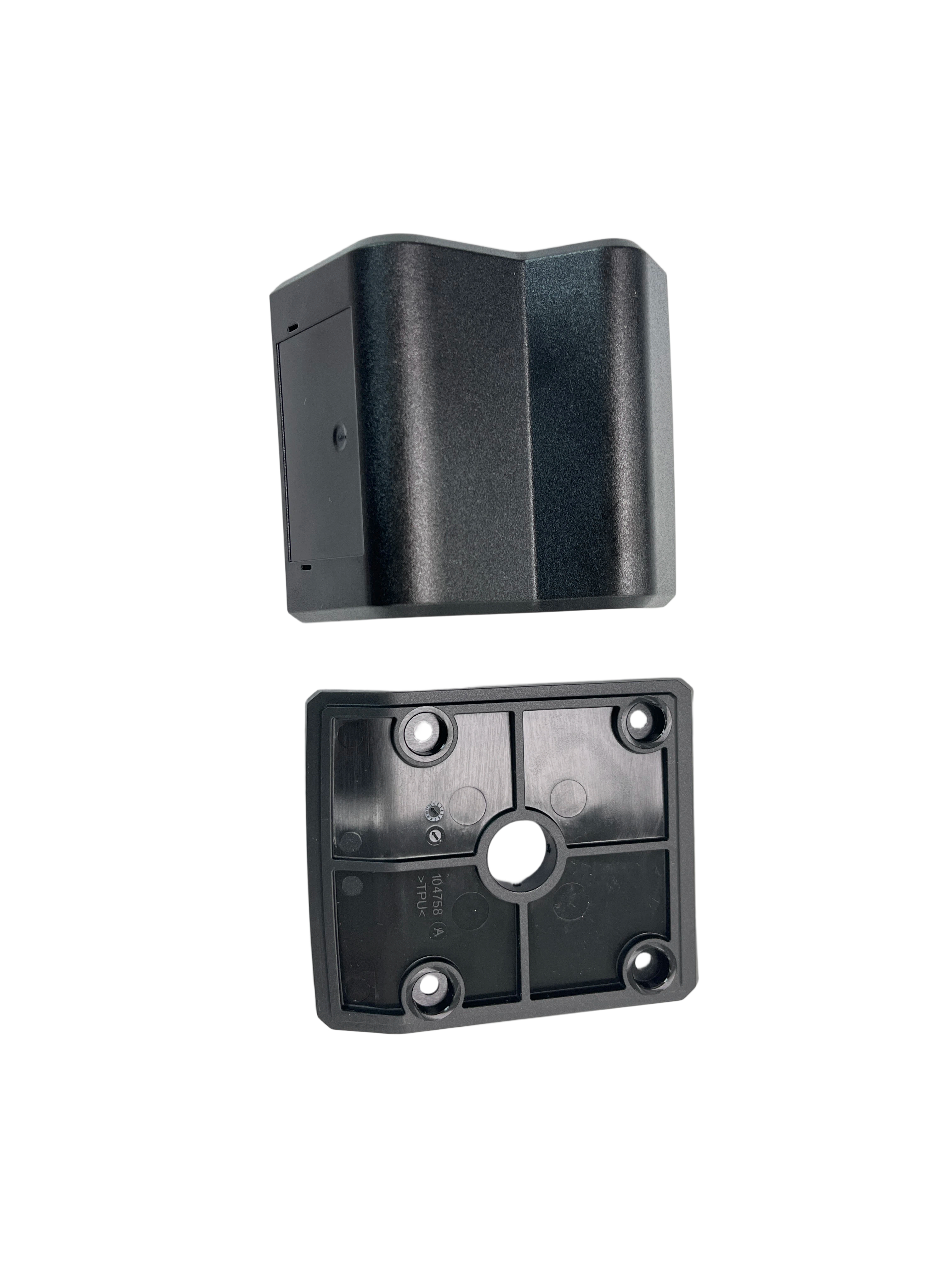

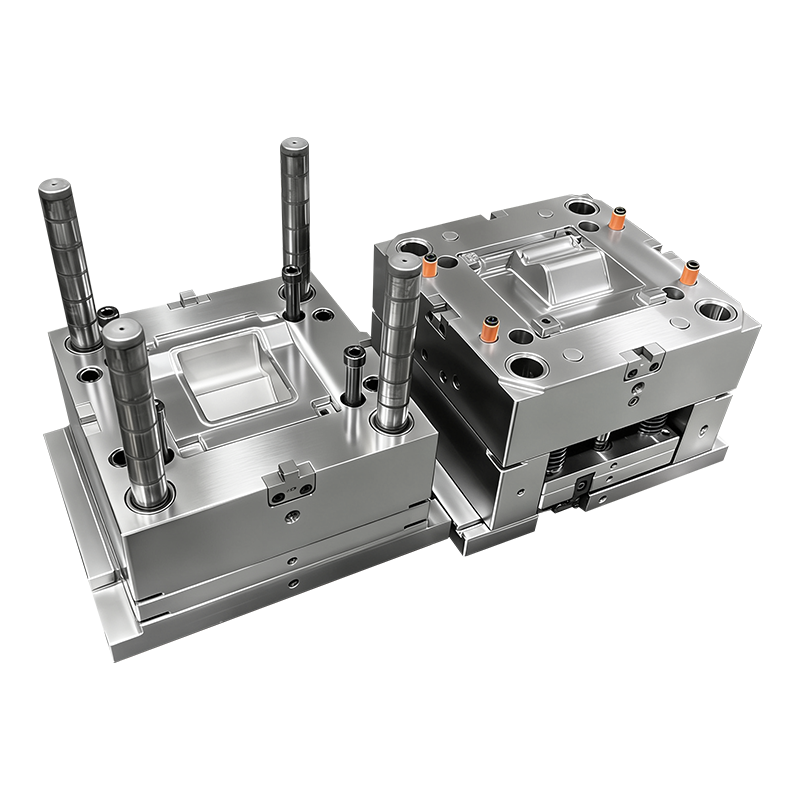

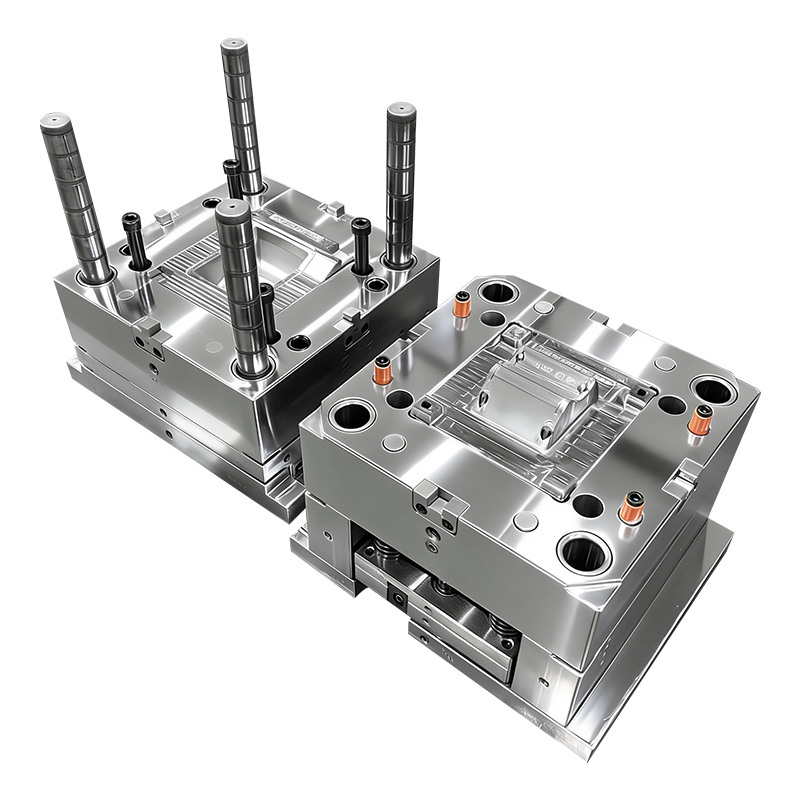

Структура: Форма имеет прочное основание промышленного класса с прецизионно обработанными полостями и стержнями. Расположение полостей 1×1 позволяет целенаправленно контролировать критические размеры каждой детали, что идеально подходит для сложных геометрических форм, таких как угловые ребристые компоненты ПК и плоские пластины из ТПЭ/ТПУ с множеством отверстий.
Форма обработана до VDI 30 (Ra ≈ 2,5–3,0 мкм), стандартной промышленной текстуры, обеспечивающей постоянный матовый вид. Эту отделку выбирают по двум основным причинам:
Он обеспечивает отличное сцепление и противоскользящие свойства детали TPE/TPU, улучшая ее функциональные характеристики.
Он скрывает незначительные дефекты поверхности (например, линии потока, вмятины), типичные для формованных изделий из ПК и ТПЭ, обеспечивая при этом однородную текстуру обоих материалов для создания целостного внешнего вида сборки.
Большая система холодных каналов с литником оптимизирована для обоих материалов:
Для PC Makrolon 2407: Большой литник снижает перепад давления, обеспечивая полное заполнение толстого и сложного ПК-компонента без перекосов или дефектов хладотекучести.
Для TPE/TPU Shore A 65: Широкая сбалансированная направляющая сводит к минимуму напряжение сдвига на мягком полимере, предотвращая деградацию материала и обеспечивая равномерный поток в полость формы.
Холодноканальная конструкция экономична и проста в обслуживании, что делает ее идеальной для промышленного производства, где время простоя должно быть сведено к минимуму.
Свойства материала: Makrolon 2407 представляет собой ударно-модифицированный поликарбонат с высокой прочностью, хорошей устойчивостью к ультрафиолетовому излучению и низкотемпературными характеристиками, что делает его идеальным для промышленных конструктивных элементов.
Рекомендации по формованию: Форма рассчитана на высокую температуру плавления ПК (~ 280–320 ° C) и требует высокой силы зажима. Компоновка 1×1 позволяет точно контролировать скорость охлаждения, сводя к минимуму коробление толстой угловой геометрии.
Свойства материала: ТПЭ/ТПУ по Шору А 65 сочетает в себе мягкость и долговечность, обеспечивая поглощение ударов, гашение вибраций и нескользящую поверхность. Он разработан для надежного сцепления с подложкой ПК во время формования.
Особенности формования: форма имеет функции точного выравнивания, обеспечивающие попадание мягкого материала только на намеченную поверхность ПК, исключая засветку или миграцию материала. Большая конструкция литника предотвращает разрушение ТПЭ/ТПУ, вызванное сдвигом, сохраняя твердость и эластичность по Шору А 65.
Защитные чехлы для тяжелого оборудования
Вибропоглощающие компоненты для техники
Захваты и ручки для промышленных инструментов
Детали внутренней/внешней отделки автомобиля
Корпуса электронных устройств с мягкими на ощупь поверхностями
Расширение компоновки полостей (многополость 1×2, 1×4 для увеличения объемов производства)
Модернизация системы ворот (горячий канал/клапан для производства без отходов)
Модификации отделки поверхности (пользовательские текстуры VDI/SPI, полированные или текстурированные области)
Модернизация стали пресс-формы (коррозионностойкие марки для использования в медицинских целях и чистых помещениях)
Регулировка в зависимости от материала (совместимость с другими марками ПК или твердостью TPE/TPU)
Интеграция вторичного процесса (например, формование вставок, сборочные приспособления)
Оптимизирован для формования: конструкция формы обеспечивает идеальное выравнивание и соединение между деталями ПК и ТПЭ/ТПУ, исключая ошибки при сборке.
Долговечность: сталь 1.2344 с твердостью HRC 48–50 обеспечивает миллионы циклов стабильного производства, снижая затраты на замену.
Универсальная совместимость: работает с двумя разными материалами, что делает его идеальным для многокомпонентных промышленных сборок.
Экономичное производство: система холодных каналов снижает первоначальные затраты и затраты на техническое обслуживание, а компоновка 1×1 обеспечивает точный контроль качества каждой детали.
