Обзор продукта

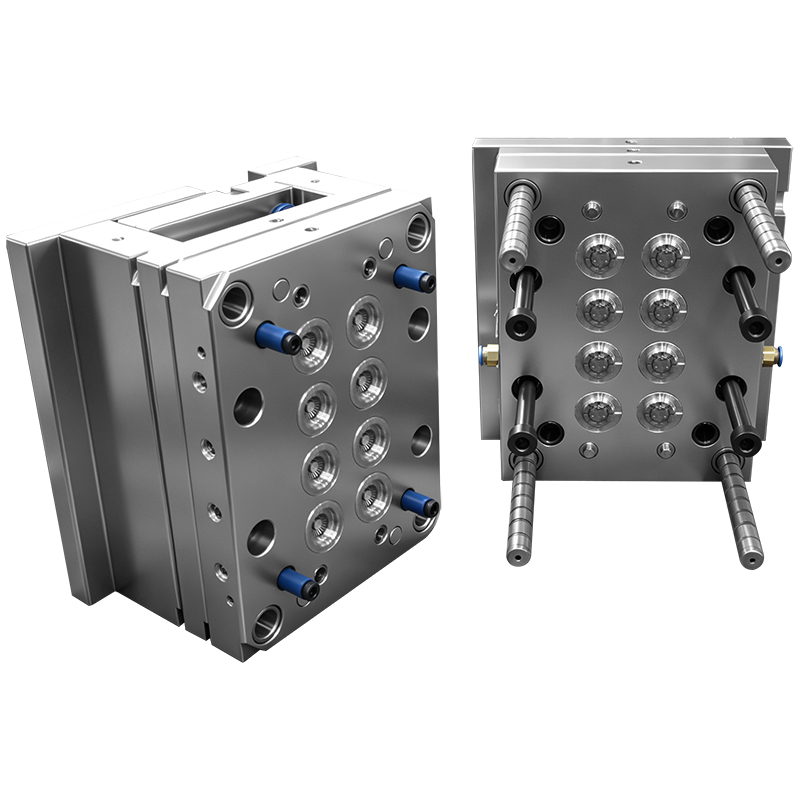

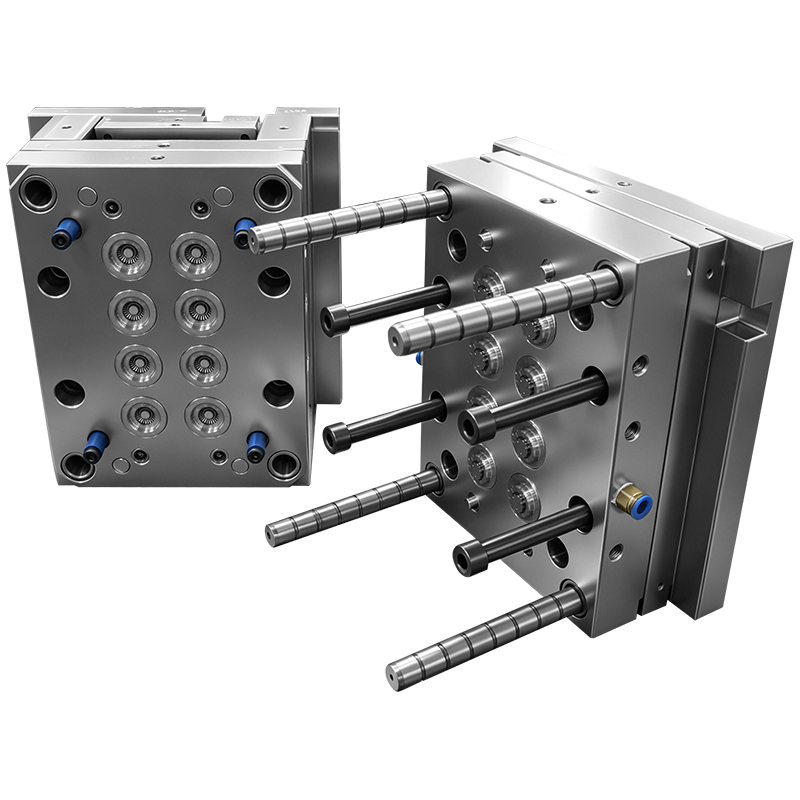

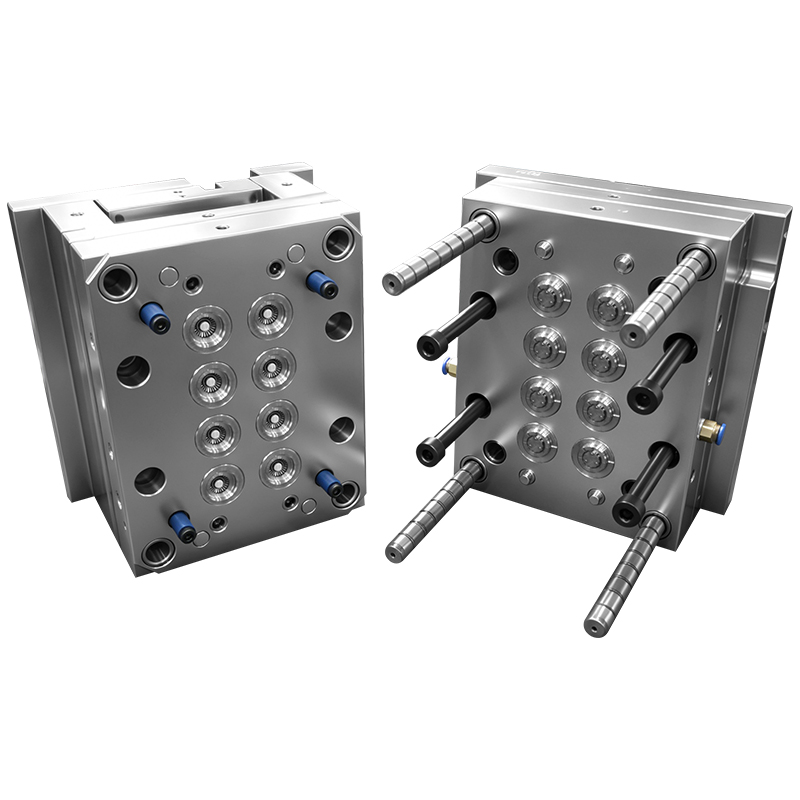

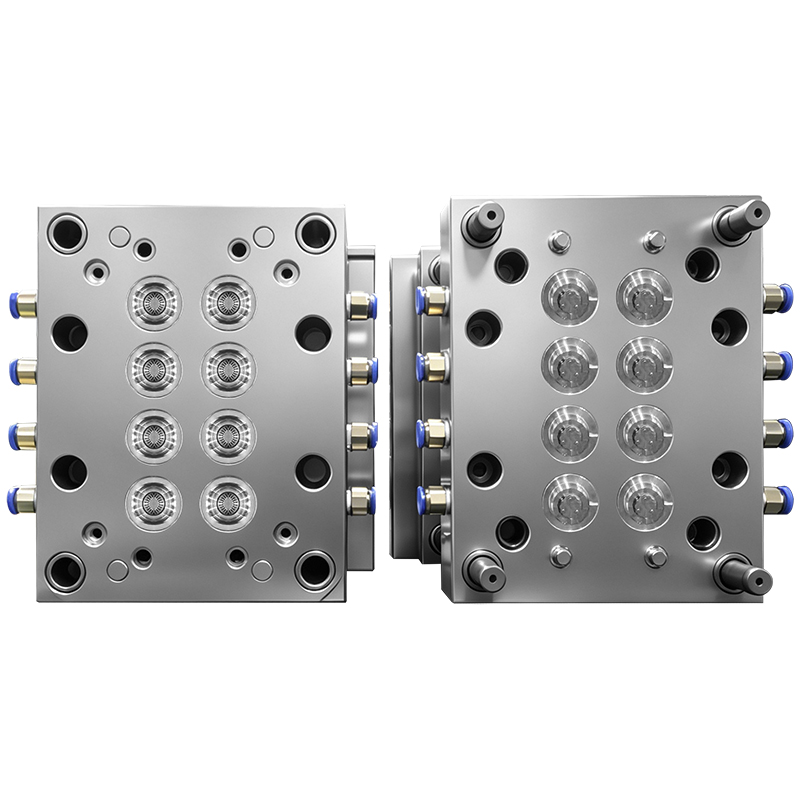

Эта высокоэффективная литьевая форма специально разработана для массового производства конических шестерен из пластика POM. Благодаря конфигурации полостей 1×8, точечной системе литников, литейной стали премиум-класса 1.2344, закаленной до HRC48-52, и текстурированной отделке SPI-B2, он обеспечивает точные, стабильные по размерам шестерни с постоянным качеством - идеально подходит для средне- и крупносерийного производства в области передачи энергии и механической сборки.
Анализ детали (на основе изображения)

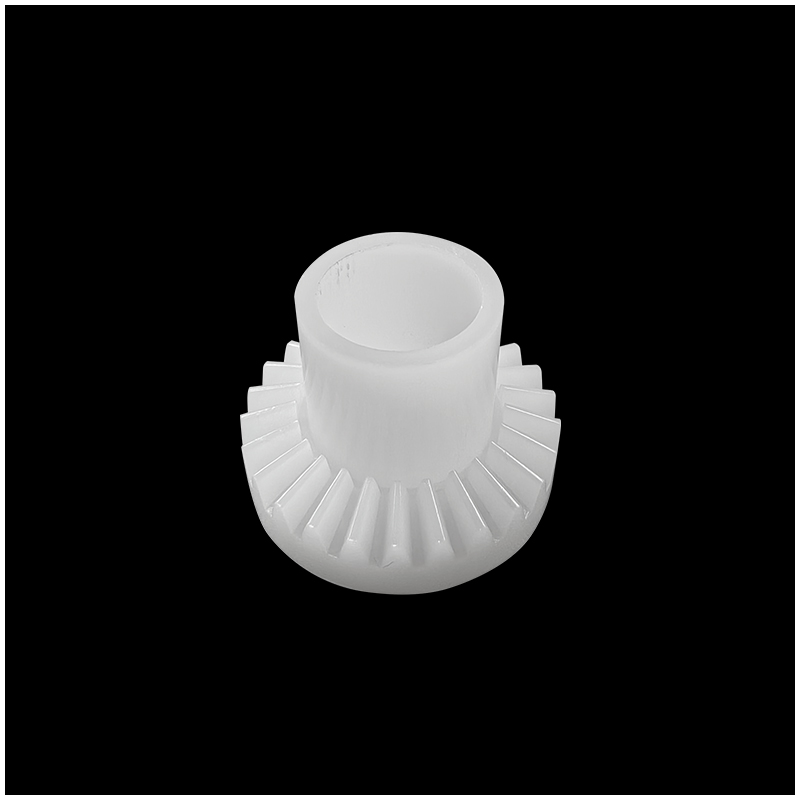

На изображении показан компонент конического зубчатого колеса POM, изготовленный с помощью этой формы:
Геометрия: Классический профиль конической передачи с равномерно расположенными зубьями, предназначенный для передачи движения между пересекающимися валами. Центральная цилиндрическая ступица обеспечивает легкий монтаж вала.
Материал: белая/полупрозрачная смола ПОМ (ацеталь), известная низким коэффициентом трения, высокой стабильностью размеров и превосходной износостойкостью — идеально подходит для применения в зубчатых передачах.
Обработка поверхности: Гладкая, однородная текстура, соответствующая стандартам SPI-B2, сочетающая в себе износостойкость и косметическое качество.
Важные особенности: Зубья шестерни, отлитые с высокой точностью, и отверстие ступицы требуют формы с жесткими допусками и равномерным заполнением, чтобы обеспечить правильное зацепление и длительный срок службы.
Ключевые особенности
✅ Высокообъемная конструкция с 1 × 8 полостями
Производит 8 одинаковых конических шестерен за цикл, повышая производительность при сохранении сбалансированного заполнения и постоянного качества во всех полостях.
✅ Система ворот Pin-Point
Оставляет минимальные следы ворот на поверхности шестерни, исключая вторичную подрезку и сокращая время цикла.
✅ Сталь 1.2344 (HRC48-52)
Закаленная до HRC48-52, эта высокопроизводительная сталь обеспечивает исключительную износостойкость, прочность и длительный срок службы формы (≥1 000 000 циклов).
✅Текстура формы SPI-B2
Создает гладкую однородную матовую поверхность, которая уменьшает трение, скрывает мелкие дефекты и соответствует требованиям промышленной косметики.
✅ Конструкция, оптимизированная
для ПОМ Разработана с учетом высокой скорости кристаллизации ПОМ, с оптимизированным охлаждением и вентиляцией для предотвращения коробления, усадки и следов пригорания.
Технические характеристики
| Детали | параметра |
| Тип плесени | Изготовленная на заказ пресс-форма для конических шестерен |
| Конфигурация полости | Полость 1×8 |
| Совместимый материал | ПОМ (ацеталь) |
| Система ворот | Штифта-затворы |
| Пресс-форма из стали | 1.2344, HRC48-52 |
| Отделка полости | Текстура SPI-B2 |
| Жизнь плесени | ≥1 000 000 циклов |
| Приложение | Автомобильные приводы, бытовая техника, робототехника, промышленная автоматизация. |
Часто задаваемые вопросы
-
Вопрос: Почему POM для этих шестерен?
A: Низкое трение, высокая износостойкость и отличная стабильность размеров — идеально подходят для плавного и долговечного зацепления шестерен.
-
Вопрос: Почему сталь 1.2344 HRC48-52?
Ответ: Твердый, прочный и износостойкий, сохраняет точные профили зубьев шестерен на протяжении миллионов циклов.
-
Вопрос: Преимущества точечных ворот?
A: Чистый разрыв, минимальная отметка затвора, обрезка не требуется, сбалансированное заполнение всех 8 полостей.
-
Вопрос: Что делает текстура SPI-B2?
О: Тонкая матовая поверхность, которая уменьшает трение, скрывает мелкие дефекты и обеспечивает постоянный внешний вид.
-
Вопрос: Какова жизнь формы?
A: ≥1 000 000 циклов при правильном обслуживании, идеально подходит для крупносерийного производства.
