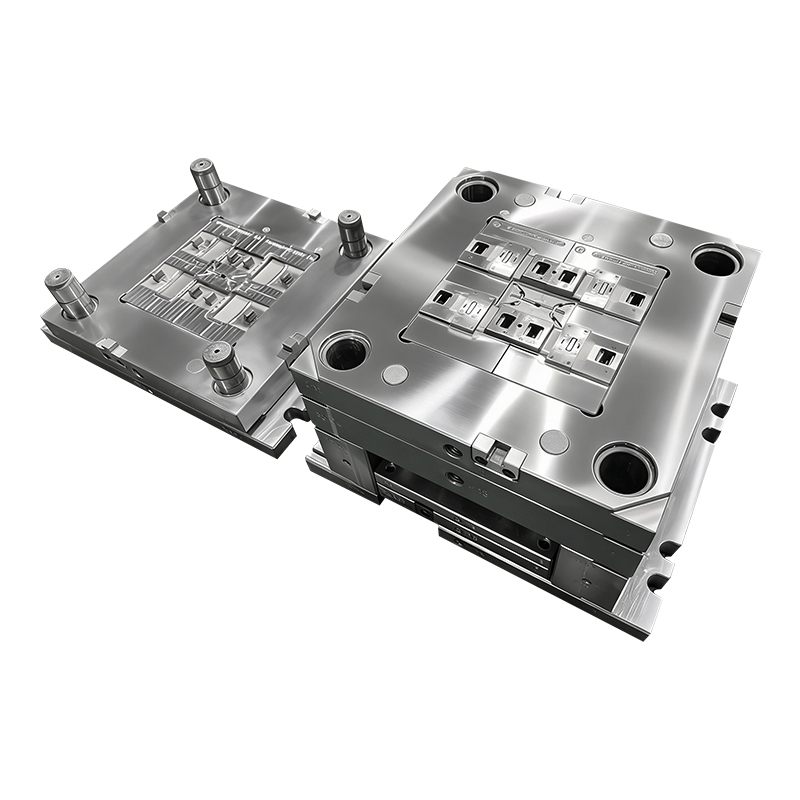

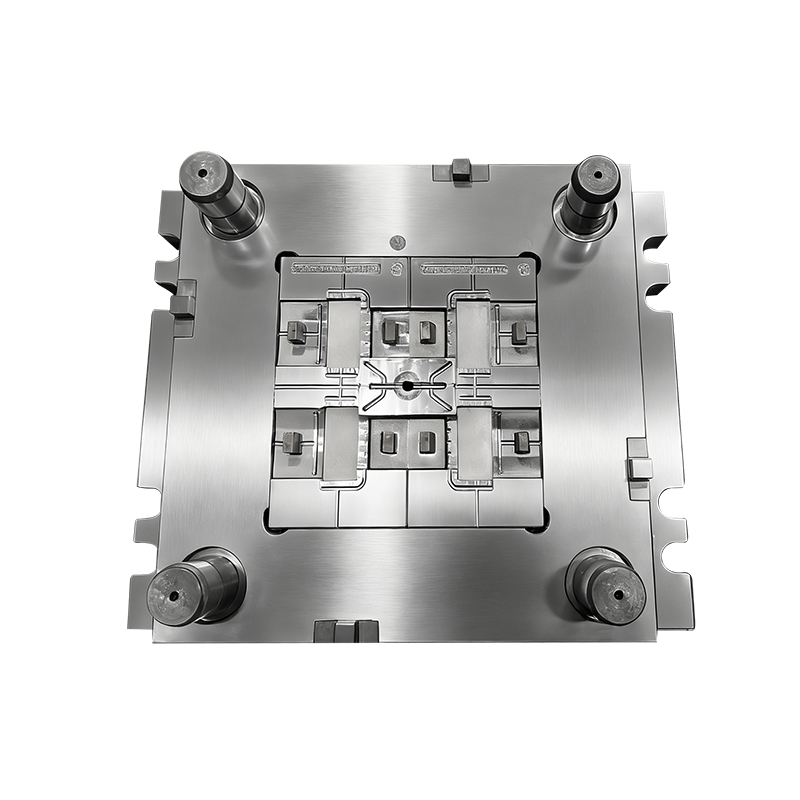

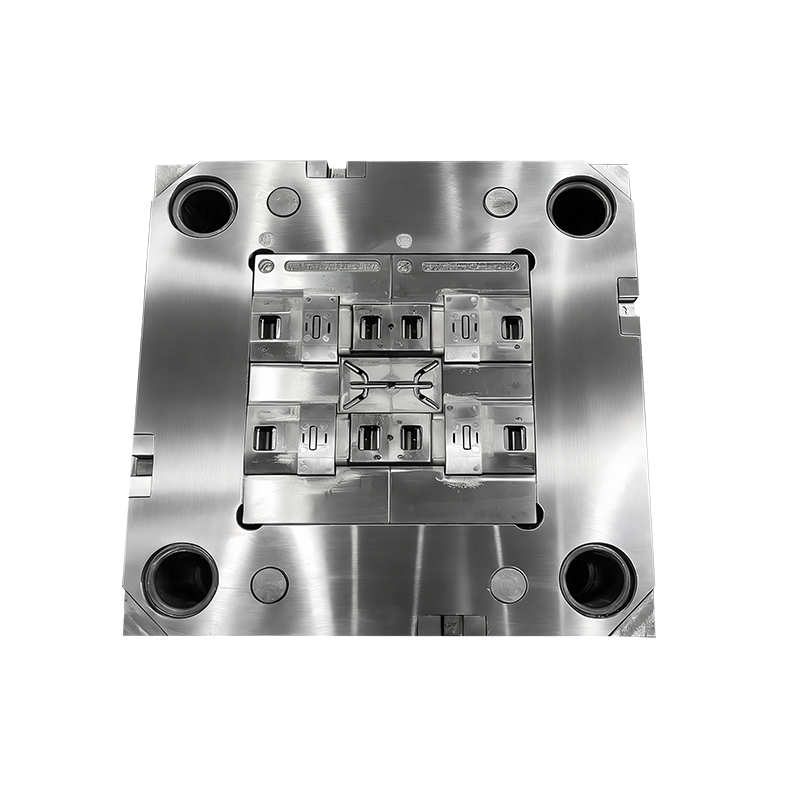

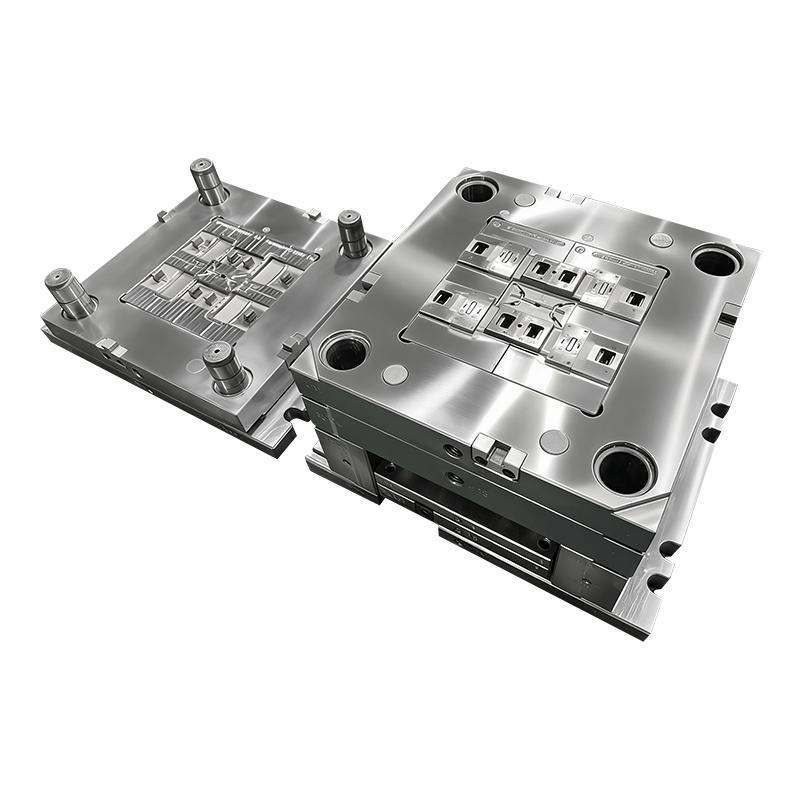

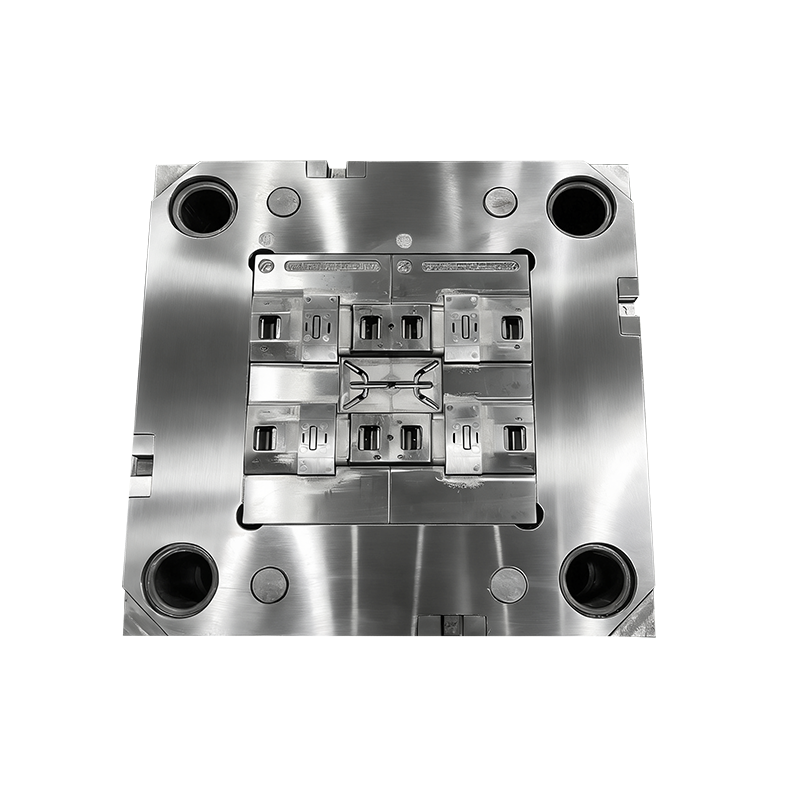

Эта изготовленная на заказ литьевая форма для панели переключателей из АБС-пластика с 4 полостями профессионально разработана для крупносерийного производства пластиковых компонентов панели электрических переключателей. Благодаря использованию полированной стали премиум-класса 1.2083ESR с термообработанной твердостью HRC50-52, большой литниковой системой подачи и точной конструкцией скрытых ворот подводной лодки, эта форма обеспечивает безупречную поверхность, стабильную точность размеров, отличную коррозионную стойкость и длительный срок службы для стандартных и индивидуальных деталей панели переключателей из ABS.
Обзор продукта
Панели электрических переключателей требуют строгой однородности поверхности, стабильного допуска по размеру, устойчивой к царапинам поверхности и высокой стабильности партий для бытовых, коммерческих и промышленных электрических систем. Наша пресс-форма для литья под давлением панели переключателей из АБС-пластика с 1*4 полостями специально разработана для массового производства стандартных крышек переключателей, пластин настенных переключателей и пластиковых корпусов электротехнических изделий.
Изготовленная из высокой чистоты 1.2083ESR нержавеющей стали и обработанная для тонкой зеркальной полировки, форма эффективно предотвращает появление пятен ржавчины, полос на поверхности и дефектов во время длительного формования из АБС-пластика. Оснащенный системой больших литников и скрытыми воротами подводной конструкции, он обеспечивает автоматическое открывание ворот, чистый внешний вид продукта и высокоэффективное синхронное формование четырех деталей за цикл.
Высокоэффективная сбалансированная компоновка полостей 1*4 для синхронного формования 4 шт.
Нержавеющая сталь премиум-класса 1.2083ESR, высокая твердость HRC50-52 и полная полировка.
Большая конструкция литника обеспечивает быстрое и полное заполнение расплавом АБС-пластика.
Скрытые ворота подводной лодки для невидимого положения ворот, без ручной обрезки
Отличные антикоррозийные и антикоррозийные характеристики для долгосрочного массового производства АБС-пластика.
Строгий контроль допусков по размерам для идеального соответствия сборке панели переключателей.
Спецификации продукта
| Общие характеристики продукта |
|
| Название продукта | 1*4-полостная пресс-форма для панели переключателей из АБС-пластика |
| Полость пресс-формы | 1*4 полости (сбалансированная синхронная схема с 4 полостями) |
| Материал пресс-формы стали | 1.2083ESR Нержавеющая литейная сталь (ESR электрошлаковый переплав) |
| Твердость формы | HRC50-52 (Вакуумная термообработка) |
| Поверхностная обработка | Полная тонкая полировка, гладкая зеркальная поверхность, отсутствие следов инструмента. |
| Формовочный материал | ABS (акрилонитрил бутадиен стирол) |
| Тип ворот | Submarine Hidden Gate (автоматический взлом, невидимый шрам на воротах) |
| Система бегунов | Большой литник для холодных каналов (быстрое заполнение, стабильная подача) |
| Размерный допуск | ±0,02 мм высокая точность |
| Срок службы плесени | 800 000 – 1 200 000 выстрелов |
| Компенсация усадки | 0,5–0,7 % (сохраняется профессиональная усадка ABS) |
| Приложение | Настенная электрическая панель переключателей, крышка переключателя, панель розеток, электрический пластиковый корпус |
Ключевые особенности и особенности
Эта высокоточная пресс-форма для панели переключателей из АБС-пластика оптимизирована для массового производства электрических компонентов, уделяя особое внимание плоскостности, красоте поверхности, стабильности партии и длительному сроку службы пресс-формы.
1*4 Высокоэффективная сбалансированная конструкция полостей : четыре полости имеют полностью сбалансированную схему направляющих и охлаждения, обеспечивая синхронное заполнение и синхронное охлаждение. Каждая панель переключателей сохраняет постоянную плоскостность и размер, что значительно повышает производительность и снижает себестоимость единицы продукции.
Нержавеющая сталь премиум-класса 1.2083ESR : используется технология электрошлакового переплава ESR со сверхнизким содержанием примесей, однородной внутренней структурой и отличными характеристиками полировки. После термообработки высокой твердости HRC50-52 форма обладает превосходной износостойкостью, устойчивостью к коррозии и стойкостью к деформации, эффективно противостоит газовой коррозии материала ABS и предотвращает появление ржавчины в пресс-форме во время длительного производства.
Профессиональная полная полировка : вся полость тщательно полируется для достижения ультрагладкой поверхности. Никаких следов инструментов, апельсиновой корки, царапин. Литая панель переключателей из АБС-пластика отличается высокой плоскостностью, равномерным блеском и превосходным внешним видом без вторичной полировки.
Система подачи большого литника : оптимизированная конструкция большого литника увеличивает скорость потока расплава, обеспечивает быстрое и полное заполнение больших полостей плоских панелей переключателей, эффективно устраняет короткие вмятины, усадочные вмятины и линии потока, улучшая скорость квалификации поверхности.
Конструкция скрытых ворот подводной лодки : Ворота подводной лодки спрятаны под краем продукта, что обеспечивает автоматическое разрушение ворот во время выброса. Никаких остатков на воротах, ручной обрезки не требуется, поверхность панели переключателей остается неповрежденной и красивой, подходит для высококачественных электрических деталей.
Нулевая деформация и высокая точность сборки : Научное расположение каналов охлаждающей воды уравновешивает скорость внутреннего и внешнего охлаждения, стабильно контролирует усадку АБС-пластика, обеспечивает сверхплоскость панели переключателей, гарантирует точную сборку с настенной розеткой и электрическими аксессуарами.
Преимущество стали пресс-формы 1.2083ESR и твердости HRC50-52
1.2083ESR — это высокопроизводительная нержавеющая пластиковая сталь, специально подходящая для изготовления электротехнических пластиковых деталей с высоким внешним видом. Благодаря технологии очистки электрошлакового переплава ESR стальной материал устраняет внутреннюю пористость, сегрегацию и примеси, достигая чрезвычайно однородной микроструктуры и превосходной полируемости.
После точной вакуумной термообработки для достижения высокой твердости HRC50-52 форма приобретает превосходную механическую стабильность: высокая твердость поверхности обеспечивает высокую износостойкость, позволяющую противостоять долговременному трению расплава АБС-пластика; высокая прочность предотвращает деформацию полости и смятие кромки; Выдающиеся антикоррозионные характеристики эффективно предотвращают появление ржавчины и окисления, вызванных осаждением газов ABS, сохраняя поверхность формы гладкой и блестящей в течение длительного времени. Это оптимальный выбор стали для изготовления высококачественных электрических форм из АБС-пластика, выпускаемых большими партиями.
Оптимизация системы большого литника + ворот подводной лодки
Для больших продуктов с плоскими панелями переключателей недостаточная подача и медленное заполнение легко приводят к дефектам поверхности. В этой форме используется большая литниковая система для увеличения потока расплава и скорости передачи давления, обеспечивающая равномерное заполнение каждого угла большой плоской полости и решающая общие проблемы, такие как недостаточное заполнение, неравномерный блеск и локальная усадка.
В сочетании с конструкцией скрытых ворот подводной лодки положение ворот скрыто на поверхности, не имеющей внешнего вида продукта. Во время открытия и выталкивания формы ворота автоматически ломаются без необходимости ручной резки. Готовая панель переключателя не имеет шрамов, заусенцев или повреждений, сохраняя идеальную целостность внешнего вида, что полностью соответствует высоким стандартам внешнего вида гражданской и коммерческой электротехнической продукции.
Производительность литья из АБС-материала
Материал ABS отличается хорошей жесткостью, высокой ударопрочностью, стабильными химическими свойствами и отличными характеристиками поверхностной печати и распыления, что является основным материалом для панелей электрических переключателей. Эта форма профессионально оптимизирована для характеристик формования ABS: стремясь к небольшой степени усадки ABS (0,5%-0,7%), мы оставляем за собой точный допуск на усадку; Стремясь к созданию простых в производстве поточных линий из АБС-пластика, мы оптимизируем скорость потока бегунов и температуру пресс-формы; В сочетании с полированной полостью пресс-форма позволяет производить панели переключателей с гладкой поверхностью, высокой плоскостностью и стабильным размером, поддерживающие последующее напыление, шелкографию и УФ-обработку.
Проектирование и производство прецизионных пресс-форм
Каждая деталь пресс-формы панели переключателей строго контролируется прецизионной технологией производства:
Микроточная обработка с ЧПУ : Полость и сердечник обрабатываются на высокоточных станках с ЧПУ, контролируя допуск в пределах ± 0,02 мм, чтобы обеспечить постоянную плоскостность и точность сборки каждой панели переключателя.
Сбалансированный канал 1*4 полости : анализ баланса потока в нескольких полостях обеспечивает постоянное давление и скорость потока в каждой полости, избегая разницы в размерах и разницы в блеске поверхности между 4 полостями.
Равномерная система охлаждения : Плотное и сбалансированное расположение водяных каналов обеспечивает синхронное охлаждение большой плоской поверхности, эффективно повышая эффективность формования и предотвращая коробление и деформацию скручивания.
Ручная полировка по высоким стандартам : послойная тонкая полировка удаляет все линии инструмента и линии текстуры, обеспечивая зеркальную гладкость, соответствующую требованиям к высококачественному внешнему виду.
Сценарии применения
Эта форма панели переключателей из АБС-пластика с 1*4 полостями широко применяется для массового производства различных электрических пластиковых деталей:
Панели настенных выключателей и панели розеток для дома
Крышки электрических выключателей коммерческих зданий
Пластиковые корпуса переключателей «умный дом»
Пластиковые аксессуары для электрической панели управления
Различные плоские электрические компоненты из АБС-пластика с привлекательным внешним видом.
Возможности настройки
Мы предоставляем полностью изготовленные на заказ пресс-формы по чертежам и образцам заказчика:
Нестандартная форма, размер, расположение отверстий и конструктивные особенности панели переключателей.
Регулируемый номер полости (1*1/1*2/1*4/1*8 настройка нескольких полостей)
Настройка обработки поверхности: матовая текстура, тонкая текстура, зеркальная полировка.
Модернизация литниковой системы: горячеканальная система для безотходного производства
Азотирование для повышения твердости поверхности и увеличения срока службы пресс-формы.
Контроль качества и инспекция
Мы осуществляем строгий полный контроль качества, чтобы обеспечить стабильное качество пресс-форм и массовое производство без дефектов:
Проверка размеров КИМ : проверьте размер полости, плоскостность и допуск сборки, чтобы обеспечить точность ±0,02 мм.
Испытание на твердость : Выборочная проверка твердости стали пресс-формы для обеспечения стабильного HRC50-52.
Проверка полировки поверхности : оптическое обнаружение для подтверждения отсутствия царапин, ямок или следов инструмента.
100% пробное испытание пресс-формы : Полное пробное производство машины для проверки плоскостности продукта, внешнего вида поверхности и эффекта ворот.
Испытание на согласованность партии : Обеспечьте одинаковый размер и внешний вид продуктов с четырьмя полостями.
Преимущество долговечности и жизненного цикла
Благодаря использованию нержавеющей стали высокой чистоты 1.2083ESR и термообработке высокой твердости HRC50-52 эта форма обладает превосходной износостойкостью и коррозионной стойкостью. Он может поддерживать стабильную точность и гладкую поверхность при длительном непрерывном формовании из АБС-пластика, что эффективно сокращает время обслуживания пресс-формы. Срок службы достигает 800 000–1 200 000 выстрелов, что значительно снижает долгосрочные затраты клиента на замену пресс-формы и время простоя производства.
Почему выбирают нас
Профессиональный опыт работы с электрическими формами : богатый опыт в производстве панелей переключателей, розеток и электрических пластиковых форм, знание болевых точек литья из АБС-пластика.
Гарантия премиум-класса на материал : используется подлинная импортная сталь 1.2083ESR с протоколами испытаний, стабильной твердостью и надежной работой.
Высокоточная обработка : строгий контроль допусков и полировка по высоким стандартам обеспечивают высококачественный внешний вид продукта.
Эффективное решение с несколькими полостями : сбалансированная конструкция полости 1*4 повышает производительность и снижает себестоимость единицы продукции.
Полная послепродажная поддержка : предоставление рекомендаций по испытаниям пресс-форм, настройке параметров процесса и долгосрочной технической поддержке.
Часто задаваемые вопросы
В1: Почему стоит выбрать сталь 1.2083ESR для пресс-формы панели переключателей ABS?
1.2083ESR — это литейная нержавеющая сталь с превосходными антикоррозийными и превосходными полирующими характеристиками. Литье из АБС-пластика выделяет небольшой коррозионный газ, обычная сталь для форм легко ржавеет, а высокая твердость 1.2083ESR HRC50-52 эффективно предотвращает ржавчину, поверхностный износ и дефекты продукта, сохраняя поверхность панели переключателей гладкой и однородной для длительного массового производства.
В2: Каковы преимущества подводных ворот для панели переключателей?
Скрытые ворота подводной лодки обеспечивают автоматическое взламывание во время распалубки без ручной обрезки. Отсутствие рубцов на поверхности продукта, что обеспечивает целостность и красоту плоской панели переключателей, идеально подходит для электрических деталей с высокими требованиями к поверхности.
В3: В чем преимущество конструкции большого литника?
Панель переключателей представляет собой большое плоское тонкостенное изделие. Большой литник увеличивает поток расплава и скорость наполнения, эффективно решая проблемы недостаточности наполнения, линий потока и проблем с неравномерным блеском, улучшая качество поверхности продукта и стабильность формования.
В4: Как обеспечить отсутствие деформации панели переключателя ABS?
Мы оптимизируем сбалансированную компоновку каналов охлаждающей воды, соблюдаем научные параметры температуры пресс-формы и времени охлаждения, а также сохраняем точную степень усадки ABS, которая эффективно снимает внутреннее напряжение и обеспечивает сверхплоскость готовой панели переключателя без коробления или деформации.
В5: Каков срок службы формы?
Благодаря подлинной стали высокой твердости 1.2083ESR и тонкой полировке стабильный срок службы пресс-формы достигает от 800 000 до 1 200 000 выстрелов, с низким уровнем отказов и низкими затратами на техническое обслуживание.
