1. Обзор продукта

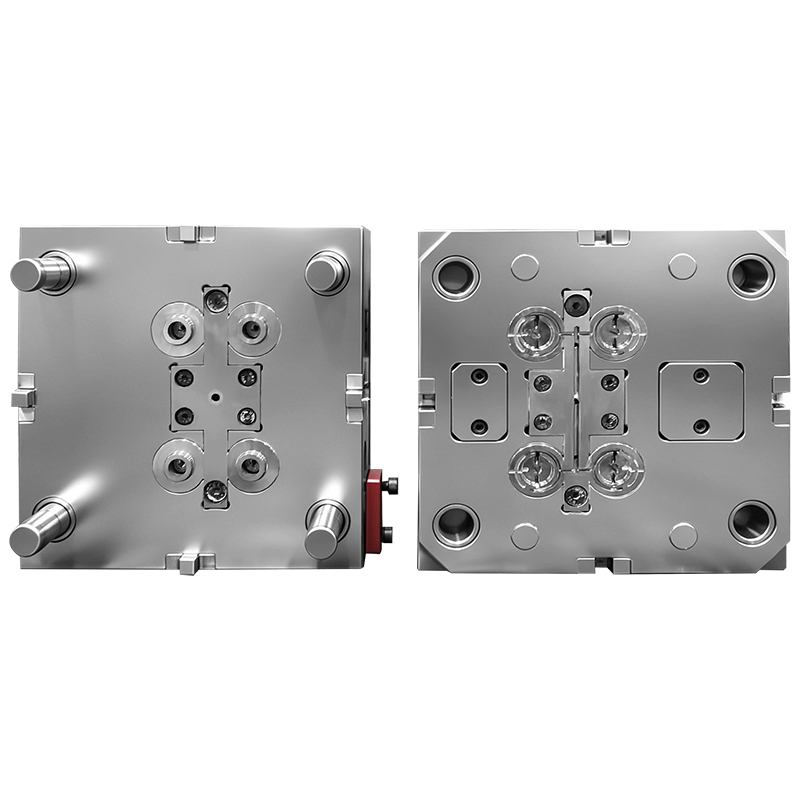

Эта пластиковая червячная литьевая форма специально разработана для массового производства прецизионных деталей червячных передач PA66. Благодаря компоновке полостей 1×4, литьевая форма позволяет получать четыре готовые детали червяка за один раз, что значительно повышает эффективность производства при заказе компонентов зубчатых передач. Используя профессиональную точечную систему ворот, литьевая форма обеспечивает автоматическое разделение ворот после выброса, что экономит трудозатраты на резку ворот после постобработки.
Сердечник и полость литьевой формы изготовлены из высококачественной стали для горячей обработки 2344, термообработанной до твердости HRC48~52, обладающей превосходной износостойкостью и противоусталостными характеристиками для длительного непрерывного формования PA66. Поверхность формы покрыта стандартной текстурой SPI-B2, которая придает равномерный матовый вид червячной поверхности PA66, скрывая при этом незначительные следы формования. Оптимизированный путь потока уравновешивает заполнение расплавом PA66, эффективно контролирует усадку, коробление и засветку, характерные для нейлоновых червячных изделий. Эта специальная литьевая форма широко применяется для изготовления небольших червячных передач, используемых в автомобильных аксессуарах, бытовой технике, мотор-редукторах и узлах точных трансмиссий.
2. Список спецификаций пресс-формы
Расположение полостей: полость 1×4 (4 шт. за цикл формования)
Марка стали пресс-формы: сталь для горячей обработки 2344.
Твердость термообработки: HRC 48–52.
Тип ворот: точечные ворота (точечные ворота подводной лодки)
Обработка поверхности: стандартная текстура пресс-формы SPI-B2.
Применимый пластик: PA66 (нейлон 66, с наполнителем из стекловолокна или без него).

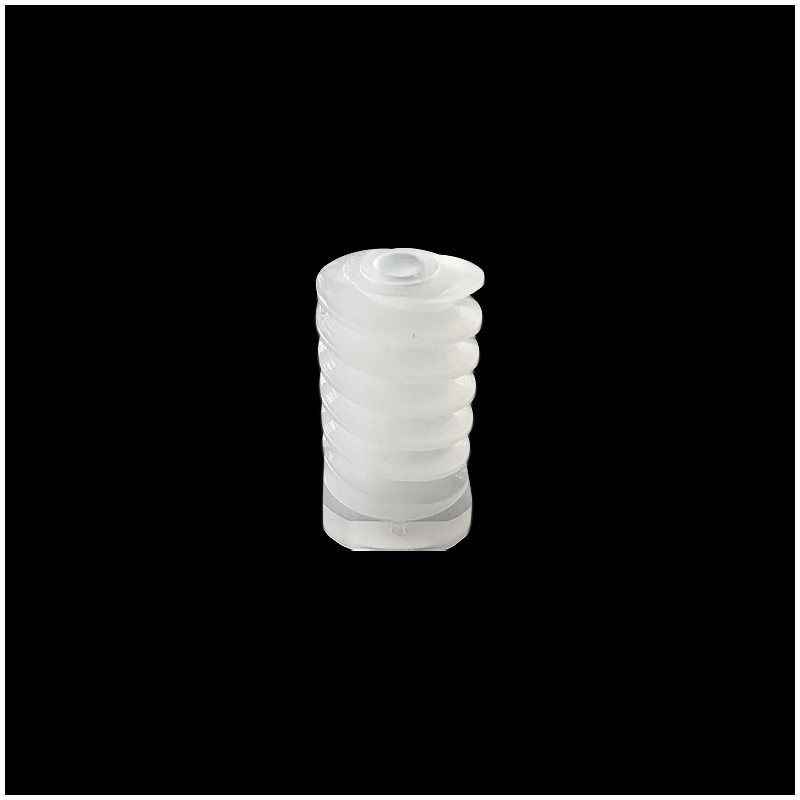

Литая деталь: прецизионный пластиковый червяк/миниатюрная червячная передача.
Тип производства: Непрерывное автоматическое массовое литье под давлением.
3. Ключевые конструктивные преимущества этой пресс-формы для литья пластмассовых червяков

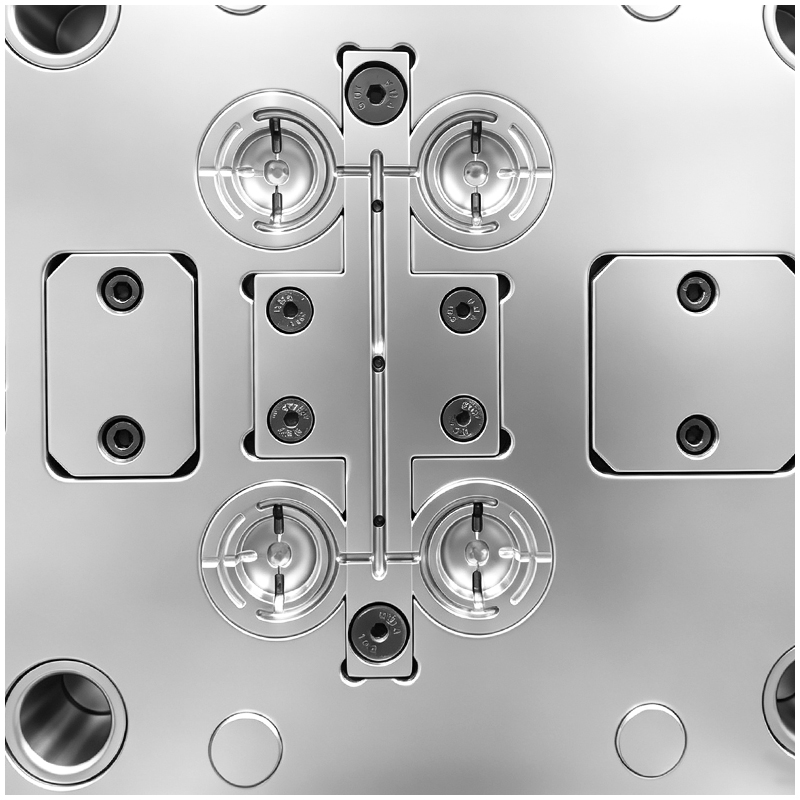

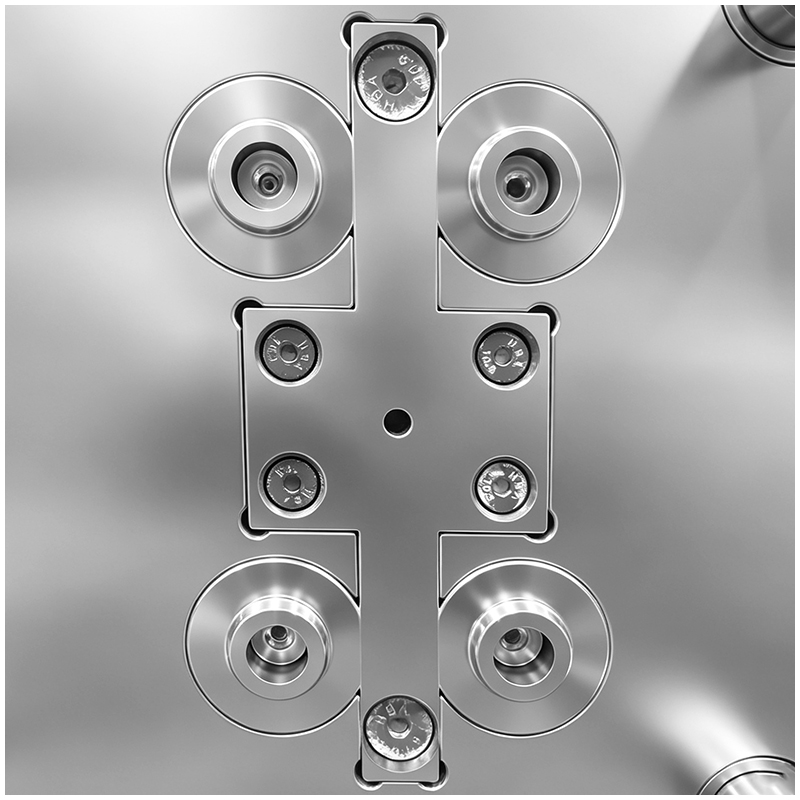

① Эффективная многокамерная конструкция 1×4
Внутри литьевой формы расположены четыре одинаковые полости со сбалансированным расположением направляющих, что обеспечивает постоянное давление расплава и скорость наполнения каждого отдельного червяка. Все готовые червяки PA66 сохраняют одинаковую точность зубьев, размерный вес и качество поверхности, что идеально подходит для производства зубчатых передач в больших объемах.
② Точечный затвор для червячного формования PA66
Точечная заслонка является оптимальным решением для подачи тонких червячных деталей литьевой формы. Крошечный след ворот остается на некритической поверхности червяка; Ворота автоматически отключаются во время выброса детали без ручной обрезки. Это позволяет избежать образования крупных остатков на литнике, повреждающих профиль зубьев червяка, и гарантирует полную формовку зубьев для материала PA66.
③ 2344 HRC48-52 Сердечник пресс-формы высокой твердости
После точной закалки и отпуска сталь 2344 достигает твердости HRC48-52. PA66, особенно PA66 с наполнителем GF, обладает сильной абразивной стойкостью к формовочной полости; литейная сталь высокой твердости эффективно противостоит износу полости зуба, сохраняет точность червячного зуба стабильной в течение миллионов выстрелов и значительно продлевает срок службы литьевой формы.
④ SPI-B2 Однородная матовая поверхность
Обработка тонкой текстуры SPI-B2 на литьевой форме обеспечивает равномерную матовую поверхность поверхности червяка PA66, повышает износостойкость готовой червячной передачи и покрывает небольшие дефекты линии подачи, возникающие во время формования нейлона.
⑤ Оптимизированная направляющая для контроля усадки PA66
Размер направляющей подбирается индивидуально в соответствии с высокой усадкой PA66. Достаточное давление уплотнения устраняет вмятин и отклонения размеров на зубе червяка и наружном диаметре, стабилизируя допуск сборки готовых трансмиссионных червяков.
4. Область применения формованных червячных деталей PA66.
Компоненты, отлитые с помощью этой литьевой формы, обычно используются для миниатюрных трансмиссионных конструкций: небольшого зубчатого редуктора, привода двигателя бытовой техники, деталей автомобильной трансмиссии, шестерен электронных замков и червячных узлов трансмиссии офисного оборудования.
5. Часто задаваемые вопросы
Вопрос 1: Какие преимущества дает точечный затвор для червячной формы PA66?
A1: Точечные ворота автоматически ломаются при выбрасывании готовых червей PA66, никаких дополнительных работ по резке ворот. Небольшое положение литника не снижает точность зубьев червяка и улучшает стабильность внешнего вида продукта.
Вопрос 2: Зачем выбирать сталь 2344 с HRC48-52 для червячной литьевой формы PA66?
A2: PA66, наполненный стекловолокном, вызывает сильное истирание полости зуба. Закаленная сталь 2344 HRC48-52 обладает превосходной износостойкостью, предотвращает быстрый износ полости зуба и обеспечивает долговременную стабильную точность размеров червяка.
В3: Какая текстура SPI-B2 используется в этой пластиковой червячной форме?
A3: SPI-B2 — это стандартная матовая отделка пресс-формы, обеспечивающая равномерную неглянцевую поверхность червяка PA66, оптимизирующая характеристики износа и закрывающая мельчайшие дефекты поверхности пресс-формы.
В4: Можем ли мы настроить различные модули и размеры червяка для этой литьевой формы?
A4: Да, мы предоставляем полный спектр услуг по индивидуальной настройке. Мы регулируем модуль упругости зуба, внешний диаметр, длину и текстуру поверхности литьевой формы строго на основе 2D-чертежей клиентов или требований к образцам.
В5: поддерживает ли эта форма стеклонаполненный материал PA66?
A5: Эта литьевая форма высокой твердости 2344 специально разработана как для ненаполненного, так и для наполненного GF20 ~ GF30 PA66 и подходит для массового производства высокопрочных червячных передач.
В6: Можно ли изменить количество полостей с 4 на 1/2/8?
A6: Конечно, мы пересматриваем компоновку пресс-формы в соответствии с объемом вашего заказа; Доступны как однокамерные для испытаний прототипов, так и многокамерные для крупносерийного массового производства.
