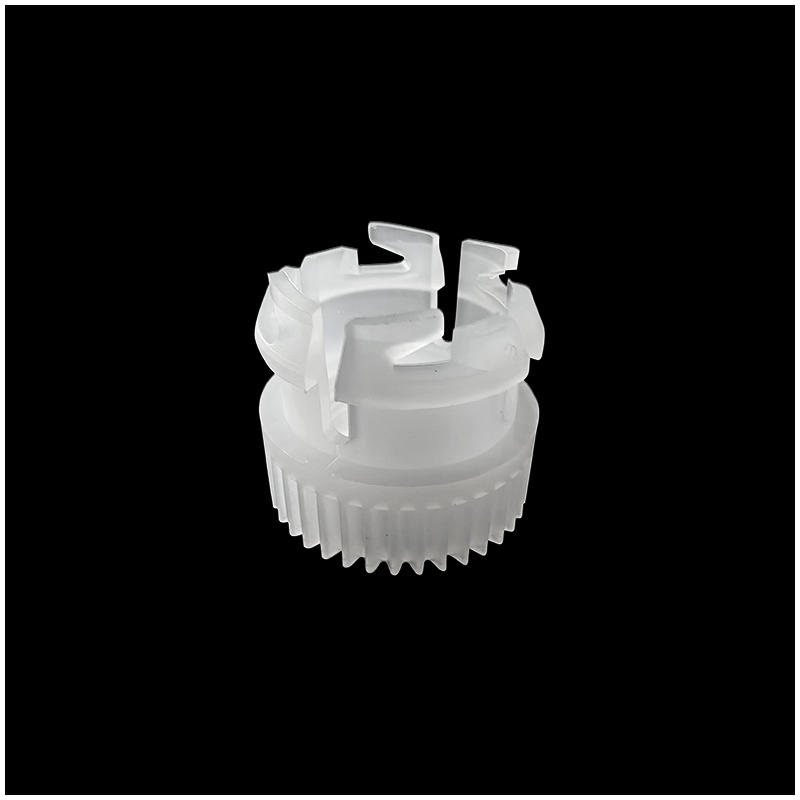

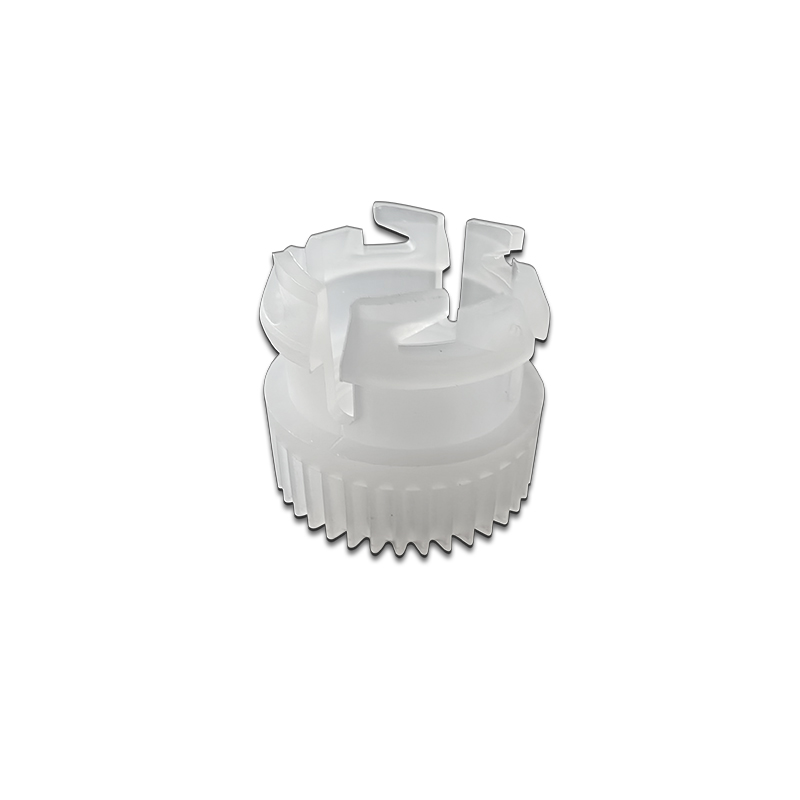

1*4 Полость PA66 Материал Pin Point Gate 2344 HRC48-52 Пресс-форма Стальная полость и сердечник SPI-B2 Отделка Литье шестерни

Обзор продукта

Ключевые особенности

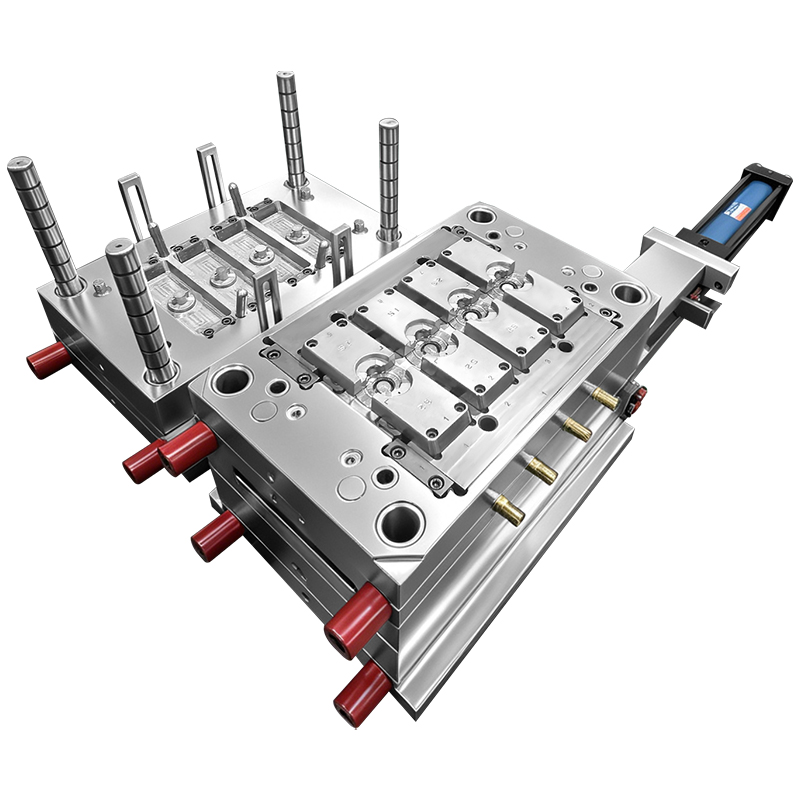

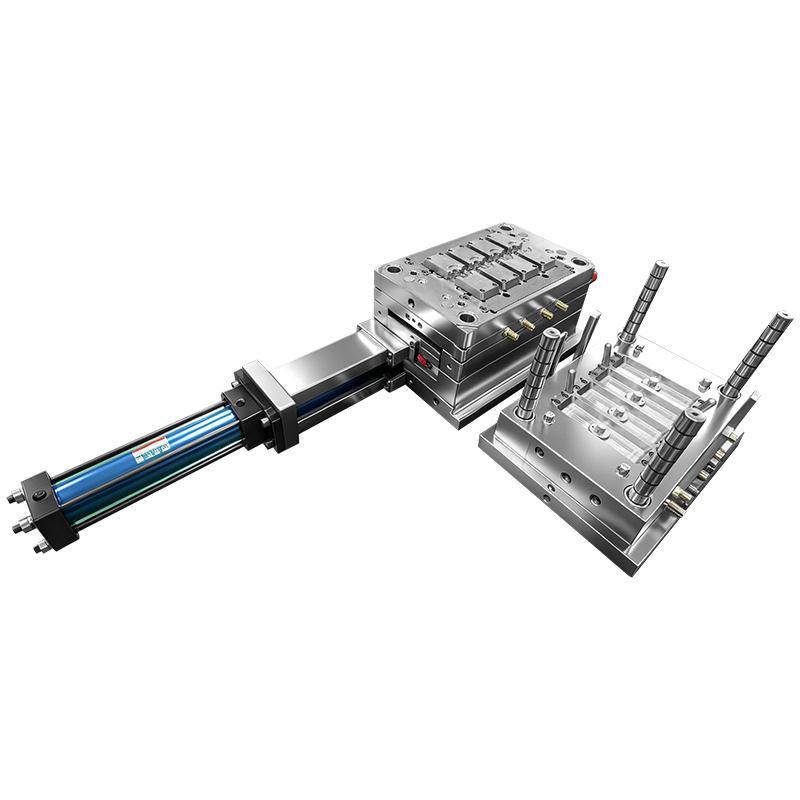

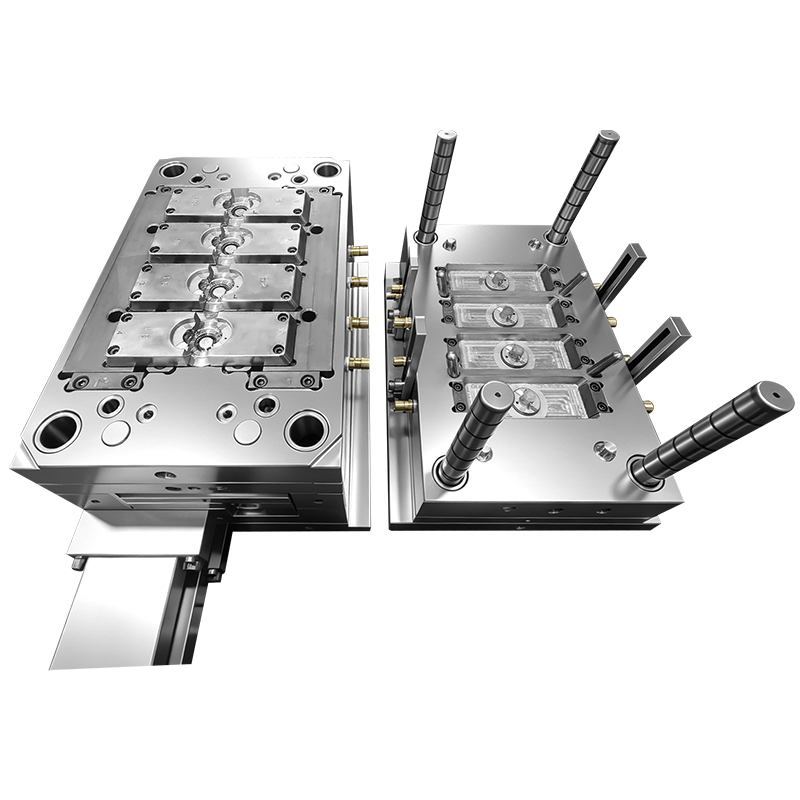

✅ Сбалансированная конструкция полостей 1×4 для высокой эффективности

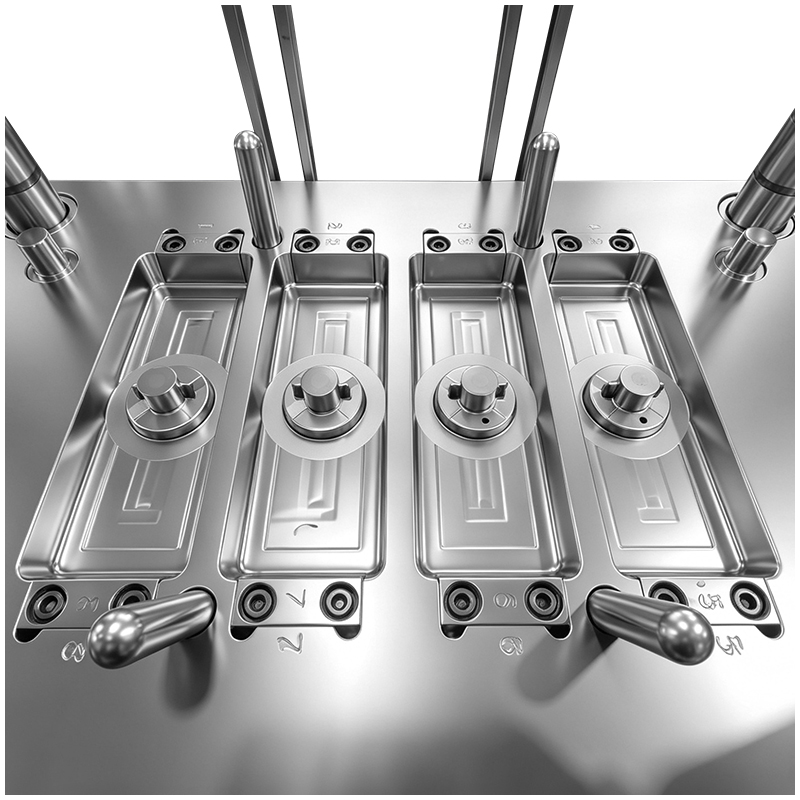

• 4 идентичные полости зубчатых колес, расположенные симметрично, обеспечивают сбалансированный поток расплава, равномерное распределение давления и одинаковое качество деталей во всех полостях.

• Оптимизированная компоновка направляющих снижает сопротивление потоку, сокращает время цикла и повышает производительность — идеально подходит для производства зубчатых колес в средних и больших объемах.

• Усиленное основание пресс-формы и конструкция направляющей стойки предотвращают прогиб под высоким давлением впрыска, обеспечивая долговременную точность размеров.

✅ Прецизионная система ворот Pin-Point для PA66

• Точечные затворы малого диаметра точно расположены в некритических зонах механизма, обеспечивая чистый автоматический разрыв во время выброса с почти невидимыми остатками затвора — не требуется вторичная обрезка, что экономит трудозатраты и позволяет избежать повреждения поверхности.

• Конструкция литника соответствует высокой температуре плавления PA66 и характеристикам быстрого затвердевания, предотвращая деградацию материала, образование линий сварки или короткие удары по зубьям шестерен.

• Сбалансированная подача в 4 полости устраняет разницу в качестве между шестернями.

✅ Сталь для пресс-форм для горячей обработки премиум-класса 2344 (HRC48-52)

• Изготовлен из высококачественной горячей обработки стали 2344 (1.2344), закаленной и отпущенной до HRC48-52, обладающей высокой твердостью, превосходной вязкостью, превосходной износостойкостью и хорошей термической стабильностью.

• Закаленная сталь противостоит износу и деформации в результате длительного впрыскивания PA66, сохраняя острые профили зубьев шестерен и жесткие допуски в течение миллионов циклов.

• Устойчивость к высоким температурам адаптируется к высокой температуре обработки PA66 (260–290°C), снижая термическую усталость и продлевая срок службы формы до ≥1 000 000 циклов.

✅ SPI-B2 Тонкая матовая отделка полостей и сердцевины

• Поверхности как полости, так и сердцевины обработаны с высокой точностью по стандарту SPI-B2 (тонкая матовая текстура, Ra 1,6–3,2 мкм).

• Текстура обеспечивает плавное извлечение из формы, уменьшая трение между шестерней и поверхностью формы, чтобы избежать царапин и прилипания.

• Улучшает смазку поверхности шестерни во время работы, снижает шум и износ при зацеплении.

• Скрывает мелкие дефекты литья, обеспечивая равномерный и профессиональный внешний вид шестерен PA66.

✅ Специализированная система охлаждения и вентиляции PA66

• Оптимизированные внутренние каналы охлаждения расположены близко к профилям зубьев шестерни, обеспечивая быстрое и равномерное охлаждение PA66. Контролирует скорость кристаллизации, предотвращает коробление, усадку или деформацию зубьев шестерни и ступицы, гарантируя точную точность размеров.

• Прецизионные микровентиляционные прорези на кончиках зубьев шестерен и линиях разъема эффективно удаляют захваченный воздух, устраняя следы подгорания, пузырьки воздуха или неполное заполнение поверхностей шестерен.

• Разработан с учетом чувствительности PA66 к влаге, с улучшенной сушкой и вентиляцией, чтобы избежать образования пузырьков.

✅ Прочная система выброса и направляющих

• Оснащен высокоточными прямыми направляющими стойками, коническими штифтами и износостойкими пластинами, обеспечивающими точное выравнивание формы и плавное открытие/закрытие.

• Многоточечная система выталкивания (выталкивающие штифты + выталкивающие втулки) равномерно распределяет усилие на ступицу шестерни и корень зуба, предотвращая деформацию или растрескивание во время извлечения из формы.

• Износостойкие и сменные вставки в уязвимых частях сокращают затраты на техническое обслуживание и время простоя.

Технические характеристики

Сценарии применения

• Автомобильная промышленность: шестерни стеклоподъемников, шестерни дверных замков, шестерни электродвигателя стеклоочистителей.

• Бытовая техника: редукторы стиральных машин, приводные шестерни блендера, шестерни двигателя вентилятора.

• Электроинструменты: шестерни редуктора дрели, шестерни трансмиссии ударного гайковерта.

• Промышленное оборудование: приводные шестерни конвейеров, малые редукторы, компоненты прецизионных трансмиссий.

Часто задаваемые вопросы

1. Вопрос: Почему стоит выбрать PA66 для производства шестерен?

   A: PA66 обладает высокой механической прочностью, превосходной термостойкостью, превосходной износостойкостью и хорошей усталостной стойкостью, подходит для передач со средними и высокими нагрузками с требованиями длительного срока службы.
2. Вопрос: Каковы преимущества стали 2344 HRC48-52 для форм зубчатых колес?

   A: Высокая твердость и износостойкость поддерживают точные профили зубьев шестерни; хорошая прочность предотвращает растрескивание под высоким давлением; превосходная термическая стабильность адаптируется к высокой температуре обработки PA66, обеспечивая длительный срок службы формы.
3. Вопрос: Зачем использовать точечный затвор для шестерен PA66?

   A: Точечные ворота не оставляют видимых следов, обрезка не требуется; чистый разрыв предотвращает повреждение поверхности шестерни; сбалансированная подача обеспечивает стабильное качество для 4 гнезд.
4. Вопрос: В чем преимущество отделки SPI-B2 полостей и сердцевины?

   О: Тонкая матовая текстура обеспечивает плавное извлечение из формы, уменьшает трение шестерен во время работы, скрывает мелкие дефекты и обеспечивает равномерный профессиональный внешний вид.
5. Вопрос: Каков срок службы этой формы?

   О: При правильном обслуживании (регулярная очистка, смазка и проверка) срок службы пресс-формы может достигать ≥1 000 000 циклов, что соответствует потребностям крупносерийного производства.
