Обзор продукта

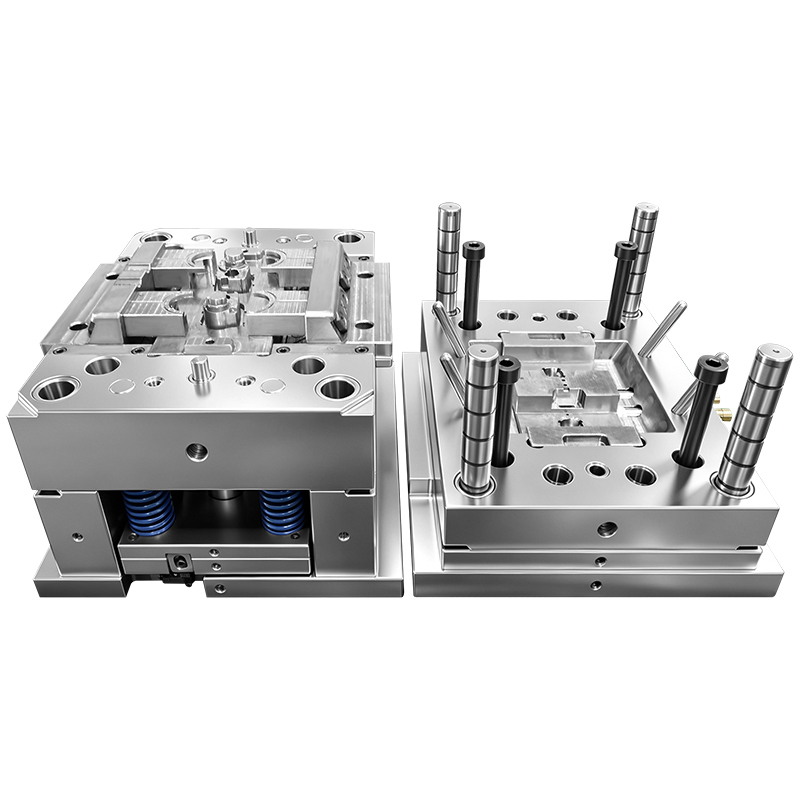

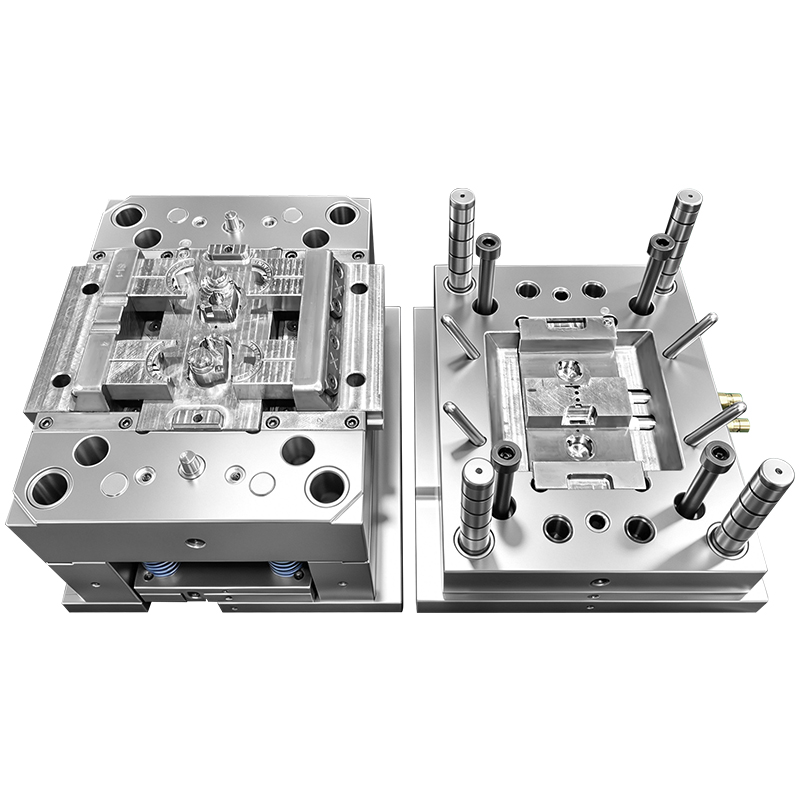

Это высокоэффективная литьевая пресс-форма, специально разработанная для массового производства деталей корпуса корпуса из ТПЭ (термопластичного эластомера). Обладая сбалансированной конфигурацией полостей 1×2, большой системой боковых литников, высококачественной сталью для горячей обработки 2344, закаленной до HRC48-52, и мелкой матовой текстурой формы SPI-B2, этот инструмент разработан для обеспечения гибкости, мягкости на ощупь и постоянной стабильности размеров, необходимых компонентам TPE в бытовой электронике, автомобилях и бытовой технике.
Ключевые особенности

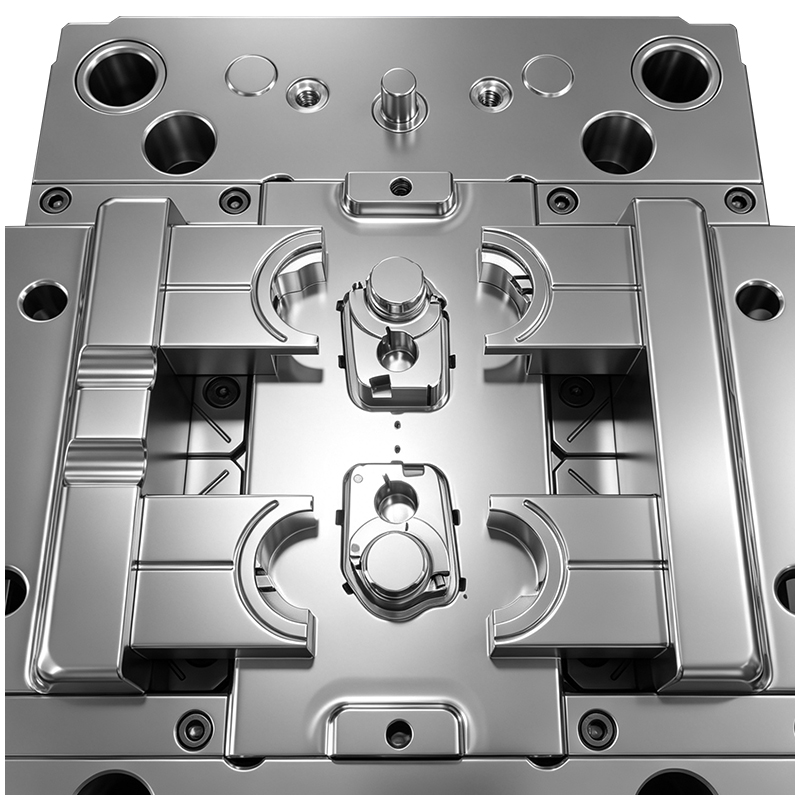

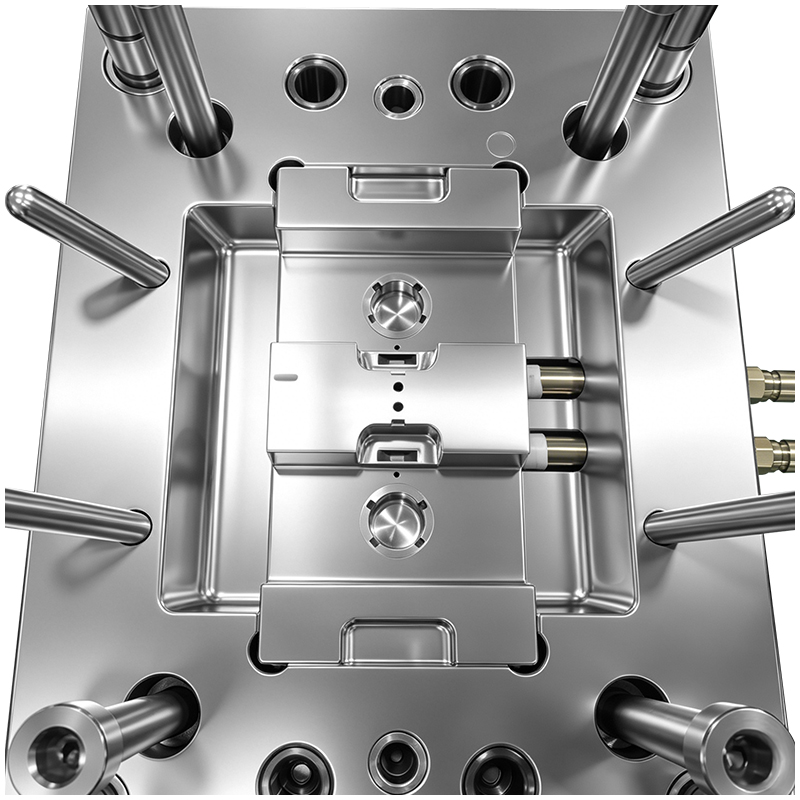

✅ Сбалансированная конструкция полостей 1×2 для высокой эффективности
Компоновка полостей 1×2 позволяет производить две одинаковые оболочки корпуса за цикл, удваивая производительность при сохранении идеально сбалансированного потока расплава и равномерного распределения давления в обеих полостях. Такая симметричная конструкция устраняет различия в качестве деталей, сокращает время цикла и идеально подходит для производства корпусов из ТПЭ в средних и больших объемах.
✅ Большая система боковых ворот, оптимизированная для TPE
Точно спроектированная система больших боковых ворот стратегически расположена на некритическом крае корпуса. Эта конструкция литника идеально подходит для высокой эластичности ТПЭ и низкой вязкости расплава:
Обеспечивает ровное и полное заполнение тонких стенок детали и сложной геометрии.
Снижает напряжение сдвига и предотвращает деградацию материала.
Позволяет аккуратно и легко подрезать остатки ворот, не оставляя неприглядных следов на видимых поверхностях.
Устраняет риск затягивания или залипания ворот, типичные проблемы с материалами TPE.
✅ 2344 HRC48-52 Стальная конструкция пресс-формы
Эта форма, изготовленная из высококачественной инструментальной стали для горячей обработки 2344 (1.2344), закаленная и отпущенная до HRC48-52, обеспечивает исключительную долговечность:
Высокая твердость обеспечивает превосходную износостойкость даже при повторяющихся циклах впрыскивания ТПЭ.
Выдающаяся прочность предотвращает растрескивание при многократном зажиме и давлении впрыска.
Превосходная термическая стабильность поддерживает постоянную температуру пресс-формы, предотвращая коробление детали или изменение размеров.
Длительный срок службы ≥1 000 000 циклов при правильном обслуживании.
✅ SPI-B2 Тонкая матовая текстура формы
Полости пресс-формы обработаны с высокой точностью по стандарту SPI-B2 (мелкая матовая текстура, Ra 1,6–3,2 мкм):
Усиливает ощущение мягкости и сцепления с окончательной оболочкой корпуса из ТПЭ.
Улучшает отделение пресс-формы, предотвращая прилипание эластичной детали из ТПЭ к полости.
Скрывает незначительные дефекты поверхности и следы текучести, характерные для материалов ТПЭ.
Обеспечивает равномерный профессиональный матовый внешний вид, идеально подходящий для продуктов, ориентированных на потребителя.
✅ Специализированная система охлаждения и вентиляции TPE
Оптимизированные каналы охлаждения расположены близко к стенкам корпуса, что обеспечивает равномерное охлаждение и предотвращает неравномерную усадку или коробление.
Точная вентиляция на линии разделения и в зоне ворот эффективно выводит захваченный воздух, устраняя следы подгораний или неполное заполнение.
Конструкция пресс-формы соответствует требованиям низкотемпературной обработки TPE, предотвращая перегрев и деградацию материала.
Технические характеристики
| Детали | параметра |
| Тип плесени | Изготовленная на заказ литьевая форма для корпуса TPE |
| Конфигурация полости | Полость 1×2 (2 детали за цикл) |
| Совместимый материал | ТПЭ (термопластичный эластомер, в том числе мягкие и средней твердости) |
| Система ворот | Большие боковые ворота |
| Пресс-форма из стали | 2344 (1.2344) Сталь горячей обработки, закаленная HRC48-52 |
| Отделка полости | SPI-B2 Тонкая матовая текстура |
| Основание плесени | Углеродистая сталь S50C, HRC28-32 |
| Жизнь плесени | ≥1 000 000 циклов (при правильном обслуживании) |
| Приложение | Ручки для электронных устройств, автомобильная мягкая отделка, корпуса бытовой техники, ручки электроинструмента. |
Часто задаваемые вопросы
-
Вопрос: Зачем использовать ТПЭ для корпусов?
Ответ: TPE обеспечивает превосходную эластичность, мягкость на ощупь и сопротивление скольжению, что делает его идеальным для удобных и эргономичных корпусов, требующих сцепления и долговечности.
-
Вопрос: Зачем нужны большие боковые ворота для TPE?
A: Большая боковая заслонка обеспечивает плавное заполнение эластичного материала TPE без напряжений, предотвращая деградацию материала и позволяя аккуратно обрезать остатки заслонки.
-
Вопрос: Почему сталь 2344 HRC48-52?
Ответ: Высокая твердость и ударная вязкость обеспечивают превосходную износостойкость и длительный срок службы формы даже при повторяющихся циклах впрыска, необходимых для производства ТПЭ.
-
Вопрос: Что делает текстура SPI-B2 для детали TPE?
Ответ: Тонкая матовая поверхность усиливает ощущение мягкости на ощупь, улучшает высвобождение из формы и скрывает незначительные дефекты поверхности, характерные для материалов TPE.
