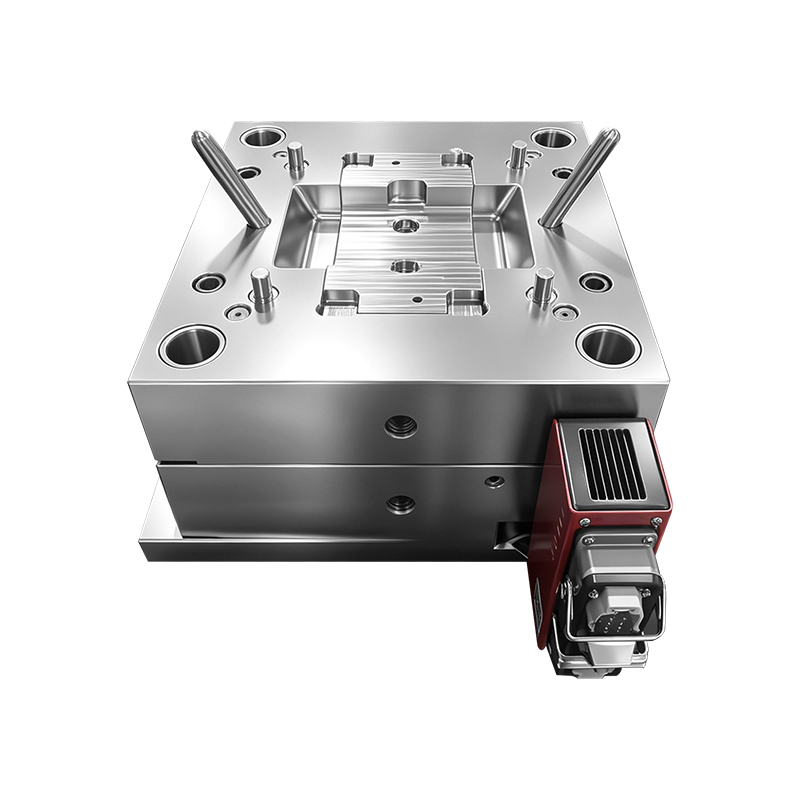

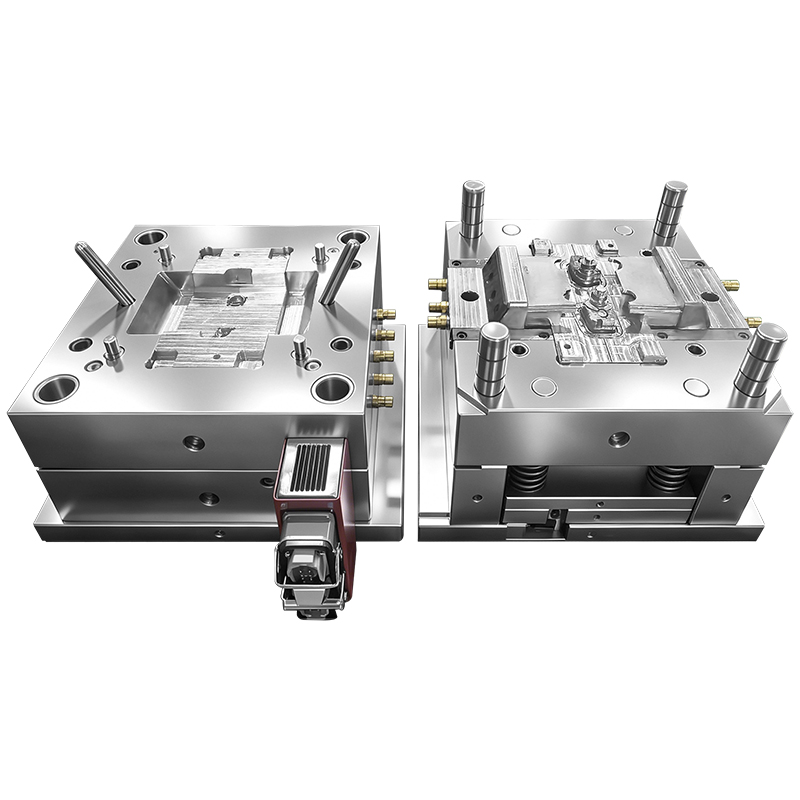

1*2 Полость PA6 + 30GF Материал Горячий канал 2344 HRC48-52 Пресс-форма Сталь SPI-B2 Текстура Пластиковая часть корпуса Пресс-форма

Обзор продукта

Ключевые особенности

✅ Сбалансированная конструкция полостей 1×2 для высокой эффективности

• Компоновка полостей 1×2 позволяет производить две идентичные детали корпуса за цикл, удваивая производительность при сохранении идеально сбалансированного потока расплава и равномерного распределения давления в обеих полостях.

• Симметричная система направляющих обеспечивает одинаковые условия заполнения для каждой детали, устраняя различия в качестве и сводя к минимуму время цикла для экономичного производства средних и больших объемов.

• Усиленные плиты пресс-формы и прецизионные направляющие стойки предотвращают прогиб под высоким давлением впрыска, необходимым для стеклонаполненных материалов, сохраняя критические допуски на размеры монтажных выступов и элементов защелкивания.

✅ Система горячеканальных систем, оптимизированная для PA6+30GF

• Интегрированная система горячеканальных систем исключает использование холодных литников, резко сокращая отходы материала и время цикла, что особенно важно для дорогих стеклонаполненных смол.

• Нагреваемые сопла поддерживают равномерную температуру расплава, предотвращая преждевременное затвердевание и обеспечивая полное и равномерное заполнение корпуса сложной геометрии, включая глубокие ребра и толстые выступы.

• Система предотвращает замерзание и запотевание ворот, обеспечивая чистоту и стабильное качество ворот и сокращая объем постобработки.

✅ 2344 HRC48-52 Стальная конструкция пресс-формы

• Эта форма, изготовленная из высококачественной инструментальной стали для горячей обработки 2344 (1.2344), закаленная и отпущенная до HRC48-52, обеспечивает исключительную износостойкость и прочность.

• Высокая твердость имеет решающее значение для устойчивости к абразивному характеру стеклонаполненного PA6+30GF, предотвращения преждевременного износа поверхности полости и поддержания острых и чистых кромок детали в течение длительного производственного цикла.

• Превосходная термическая стабильность и устойчивость стали к термической усталости обеспечивают стабильную работу пресс-формы даже при высоких температурах обработки, необходимых для стеклонаполненного нейлона, что приводит к длительному сроку службы, составляющему ≥1 000 000 циклов.

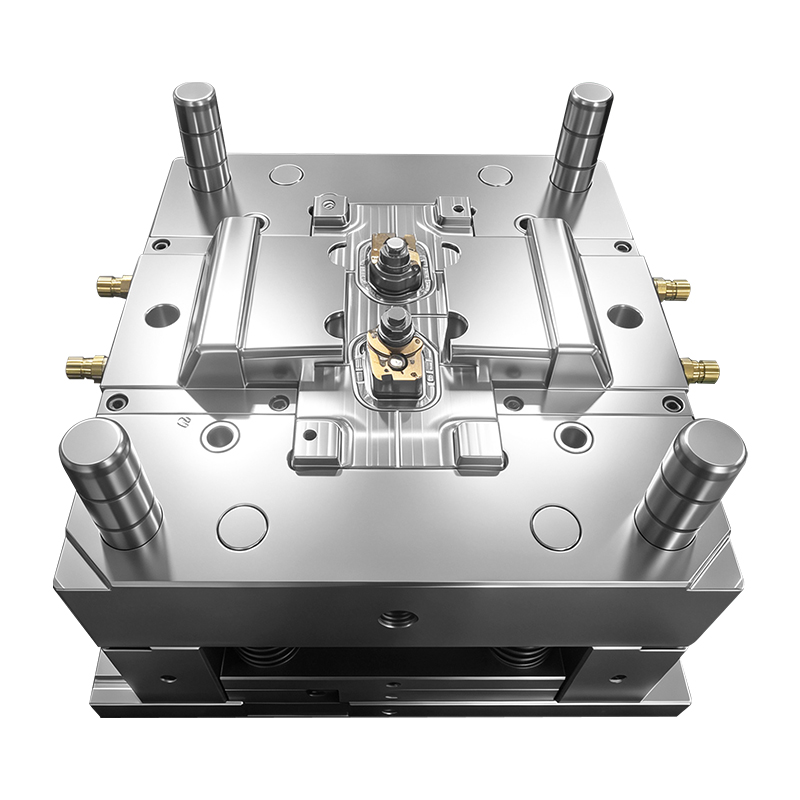

✅ SPI-B2 с тонкой матовой текстурой

• Полости пресс-форм имеют прецизионную обработку по стандарту SPI-B2 (тонкая матовая текстура, Ra 1,6–3,2 мкм).

• Эта текстура идеально подходит для деталей PA6+30GF, поскольку помогает скрыть незначительные дефекты поверхности, вызванные стекловолокном, улучшает отделение от формы и обеспечивает равномерный профессиональный внешний вид.

• Тонкая матовая поверхность также снижает трение между деталью и формой, сводя к минимуму риск появления царапин или прилипания во время извлечения.

✅ PA6+30GF Специализированное охлаждение и вентиляция

• Пресс-форма имеет оптимизированную компоновку каналов охлаждения: линии охлаждения расположены близко к толстым секциям и выступам корпуса, что обеспечивает быстрое и равномерное охлаждение. Это контролирует высокую кристалличность материала и предотвращает коробление или вмятины.

• Точная вентиляция по краям детали, в местах пересечения ребер и в глубоких полостях эффективно выводит захваченный воздух, устраняя следы пригорания или неполное заполнение, вызванное высокой вязкостью материала.

Технические характеристики

Часто задаваемые вопросы

1. Вопрос: Зачем использовать PA6+30GF для этой части корпуса?

   Ответ: Армирование стекловолокном на 30 % значительно увеличивает жесткость, прочность и стабильность размеров материала, что делает его идеальным для конструкционных корпусов, от которых требуется несущая способность и устойчивость к нагреву и деформации.
2. Вопрос: Почему для этой формы выбрана сталь 2344?

   Ответ: Высокая твердость (HRC48-52) стали 2344 обеспечивает превосходную износостойкость, что важно для устойчивости к абразивным стеклянным волокнам PA6+30GF. Это гарантирует, что форма сохранит свою точность и качество поверхности на протяжении миллионов циклов.
3. Вопрос: Каковы преимущества горячеканальной системы для PA6+30GF?

   Ответ: Это устраняет необходимость использования ненужных холодных каналов, что имеет решающее значение для дорогих стеклонаполненных материалов. Это также обеспечивает равномерный поток расплава, предотвращает деградацию материала и сокращает время цикла.
4. Вопрос: Что текстура SPI-B2 делает для корпуса?

   Ответ: Тонкая матовая поверхность скрывает незначительные дефекты поверхности от стекловолокна, улучшает высвобождение из формы и придает детали прочный, небликующий внешний вид, подходящий для промышленного и автомобильного применения.
