YIXUN mold
8480419090

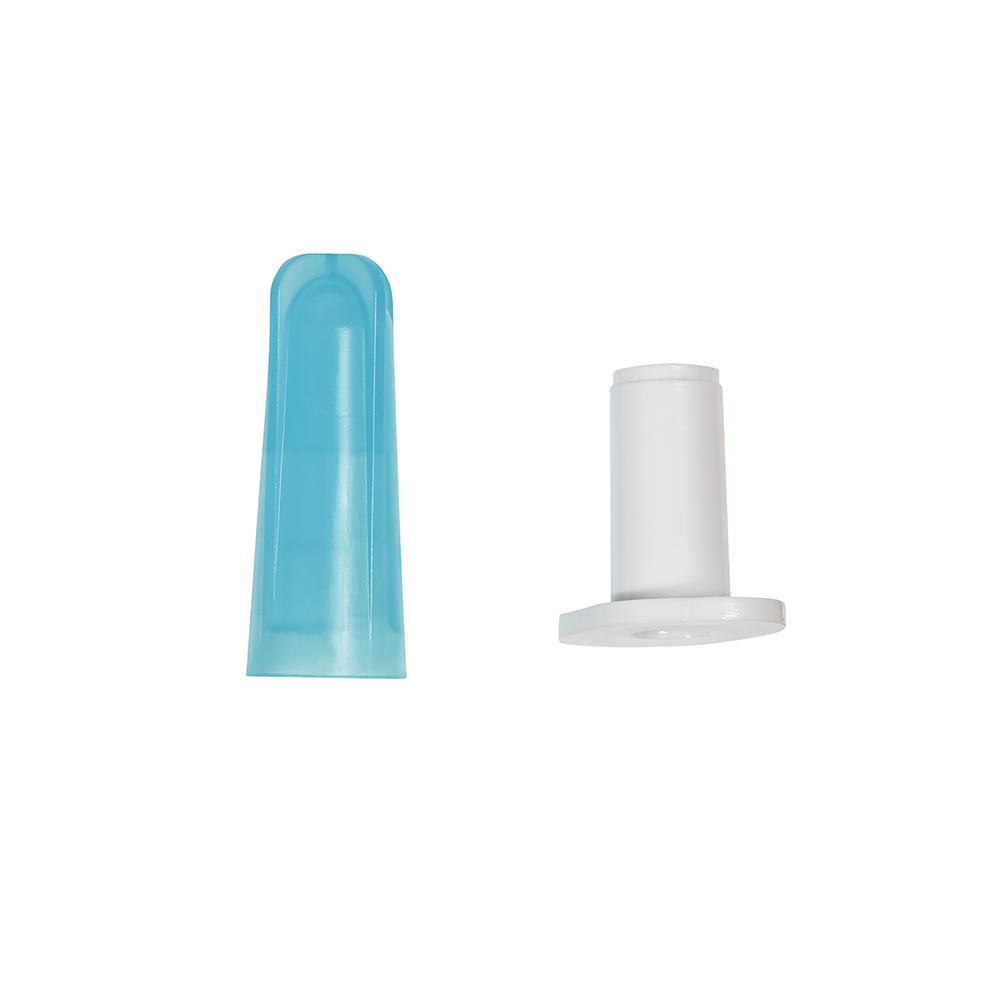

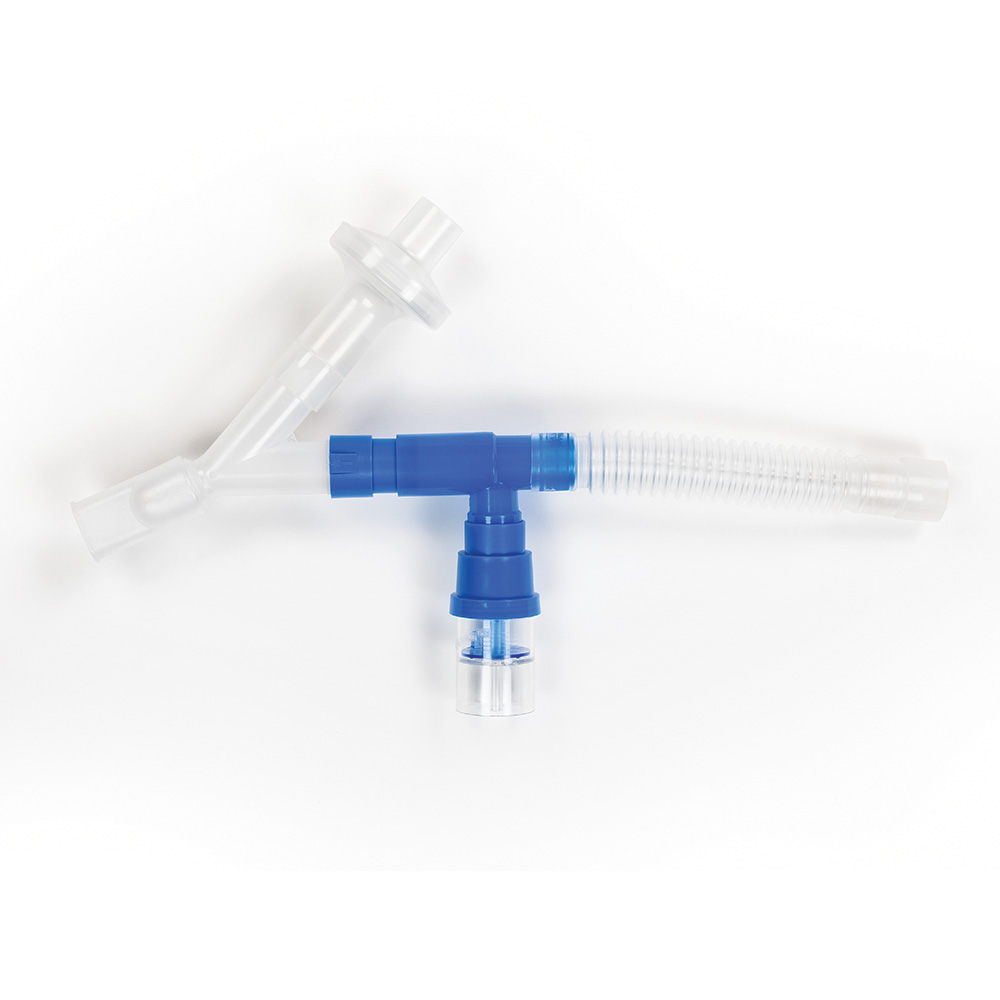

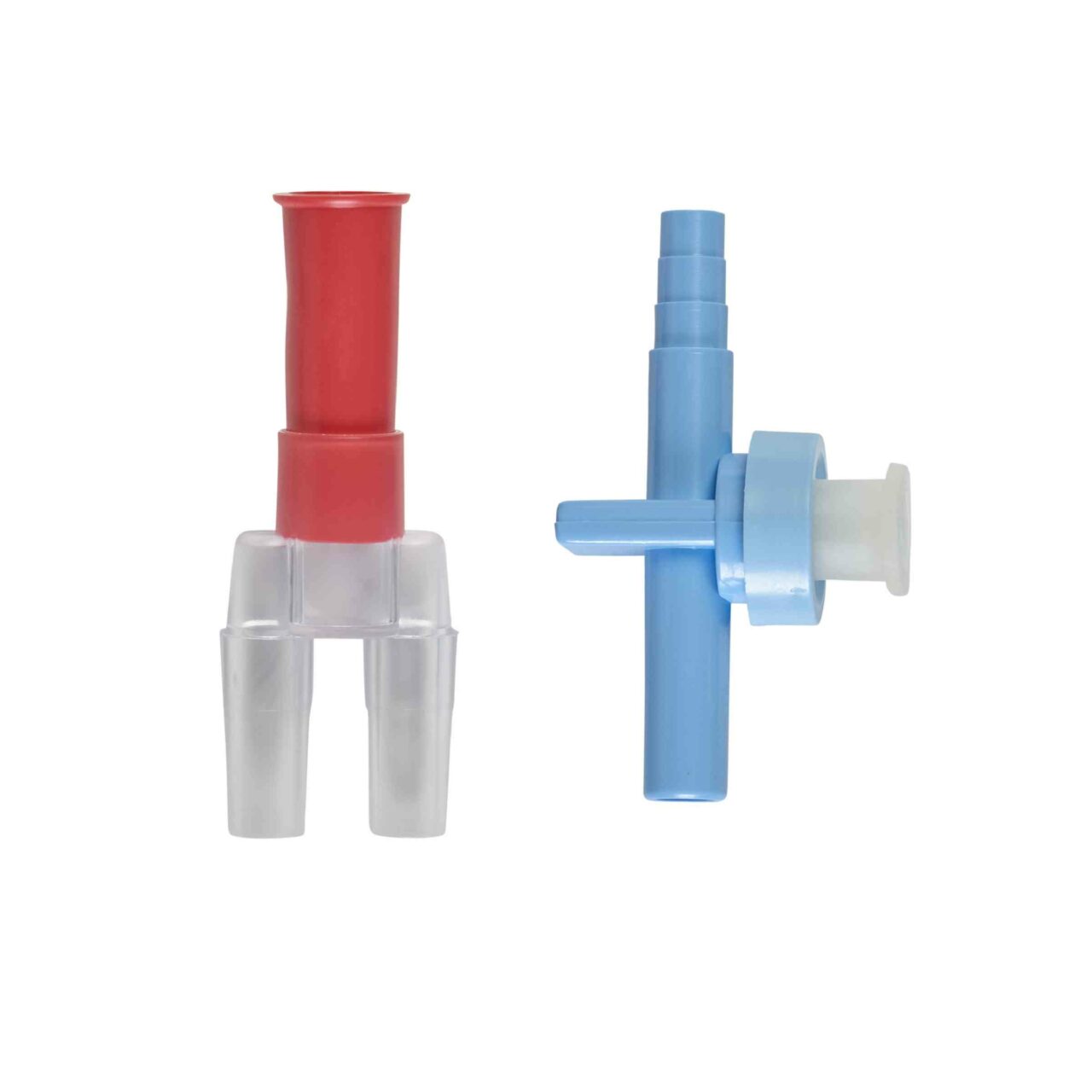

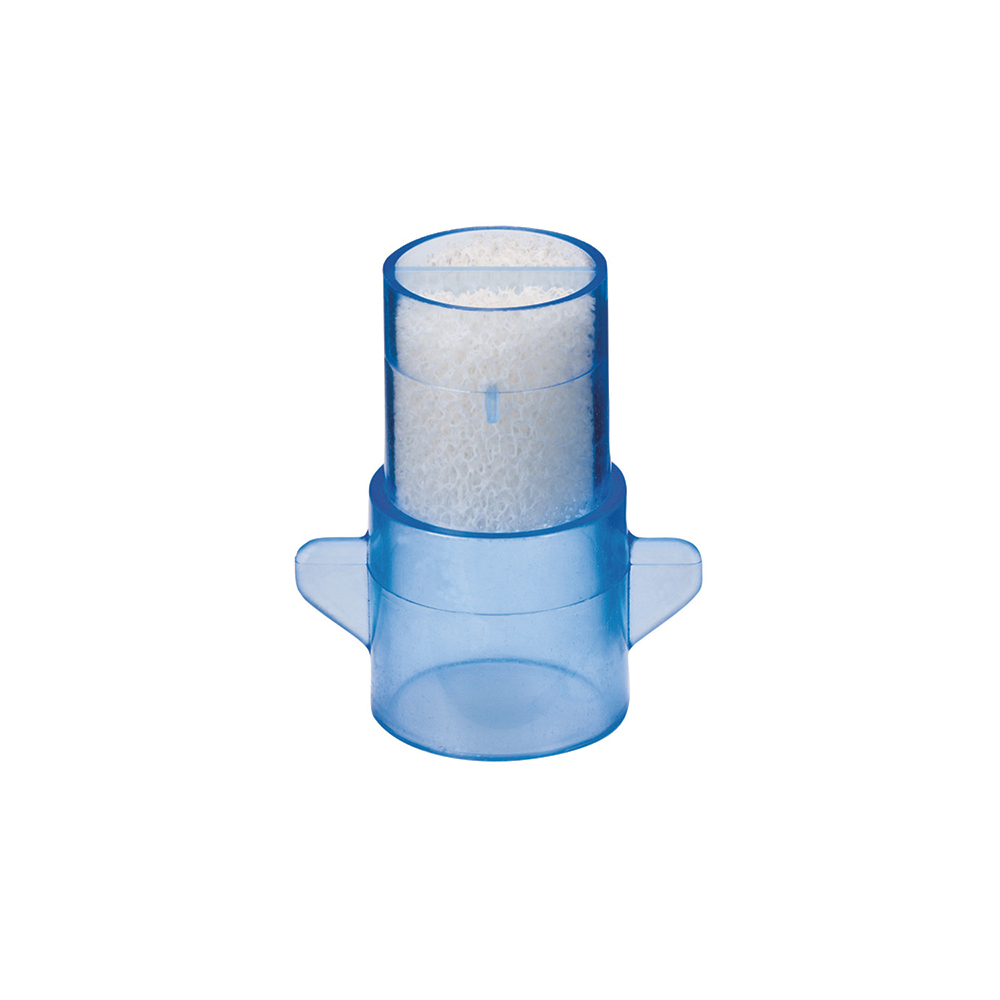

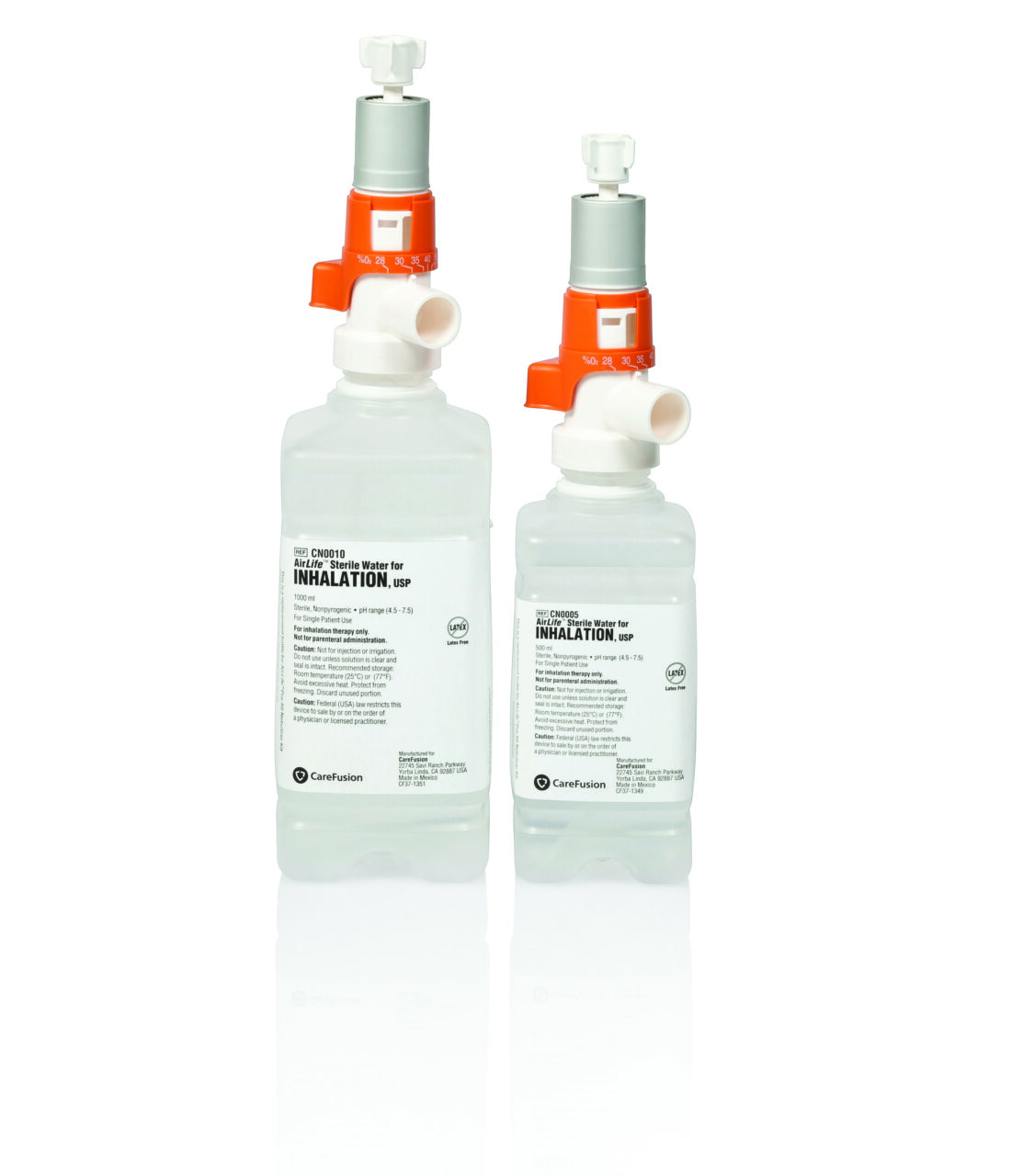

Продукт: Хирургический адаптер большого объема
Применение: Медицинское/Хирургическое. Это сразу же диктует самые высокие стандарты качества, последовательности и документации.
Функция: Вероятно, является компонентом комплектов для внутривенного вливания, систем ирригации или доставки лекарств. Он может иметь замки Люэра, резьбу, клапаны или соединительные порты.
Критические требования: точность размеров, герметичность, гладкие поверхности для предотвращения адгезии бактерий и биосовместимость (зависит от материала).
Ключевые характеристики пресс-формы: большой объем
Прочная конструкция: пресс-формы из закаленной стали (например, нержавеющая сталь 420, 420SS или H13 для устойчивости к коррозии и длительного срока службы).
Высокопроизводительное охлаждение. Чтобы добиться быстрого цикла для «больших объемов», необходим оптимизированный контур охлаждения.
Готовность к автоматизации: возможности автоматического извлечения деталей, роботизированных сборщиков и конвейерных систем.
Надежная система выброса: выдерживает тысячи циклов без сбоев.
Это означает, что пресс-форма должна быть спроектирована с учетом высокой производственной эффективности и долговечности. Это не прототип формы. Это понадобится:
Ключевая спецификация пресс-формы: несколько полостей
Размер детали и размер формы: большая деталь = меньше полостей в форме данного размера.
Поток пластика (баланс заполнения): линейная система должна быть идеально сбалансирована (предпочтительно горячеканальная система), чтобы все полости заполнялись одновременно и равномерно.
Допуски: пресс-формы с несколькими полостями требуют исключительной точности обработки, чтобы гарантировать идентичность каждой полости.
Цель: производить несколько одинаковых деталей за один цикл впрыска, максимизируя производительность.
Соображение: количество полостей (например, 4, 8, 16, 32+) является критически важным фактором стоимости и производительности. Оно должно быть сбалансировано с:
Ключевые характеристики материала: ПК, АБС, ПП
Конструкция ворот должна подходить всем трем (подводные или точечные ворота могут подойти всем).
Система охлаждения должна быть эффективной во всем температурном диапазоне.
Скорость усадки различается, поэтому размеры полости необходимо рассчитывать для целевого материала (вероятно, наиболее важного, например, ПК), понимая, что детали из других материалов будут иметь небольшие отклонения в размерах.
Эта форма должна быть достаточно универсальной, чтобы обрабатывать три различных инженерных и товарных пластика с разными текучестью и тепловыми свойствами.
Поликарбонат (ПК): Высокая температура (~280-320°C), прозрачный/янтарный, требует сухой обработки. Склонен к появлению следов стресса.
Акрилонитрилбутадиенстирол (АБС): средняя температура (~210–250°C), хорошая ударная вязкость, хорошее качество поверхности.
Полипропилен (ПП): более низкая температура (~200-230°C), полукристаллический, высокая усадка, гибкий.
Влияние дизайна пресс-формы:
| Рекомендации по функциям | и обоснование |
|---|---|
| Основание плесени | Стандартный LKM или DME, высокая точность, с опорными стойками и блокировками для устойчивости. |
| Полость и сердечник из стали | Предварительно закаленная нержавеющая сталь (например, 420SS) или H13 с никелированием. Обязателен для обеспечения коррозионной стойкости медицинского уровня, полируемости и долговечности. |
| Система бегунов | Система горячеканальной системы (предпочтительно с клапанным затвором). Необходим для работы с несколькими полостями и большим объемом. Снижает количество отходов (отсутствие холодных каналов), обеспечивает независимое управление воротами, улучшает баланс заполнения и имеет решающее значение для обработки ПК без разрушения материала. |
| ворота | Клапаны для контроля качества и регулирования диапазона вязкости. Местоположение имеет решающее значение для прочности детали и внешнего вида. |
| Система охлаждения | По возможности используйте перегородки, барботеры и каналы конформного охлаждения (особенно вокруг сердечников) для обеспечения быстрого и равномерного охлаждения всех трех материалов. |
| Система выброса | Выталкивающие штифты + гильзы (для любых окружающих сердечников). Все детали закалены и отполированы. Для выпуска детали из полости могут потребоваться воздушные тарелки. |
| Вентиляция | Стратегическая вентиляция на линиях сварки и в местах окончания заливки для предотвращения ожогов, что крайне важно для эстетических деталей. |
| Защита от коррозии | Все линии охлаждающей жидкости и открытые поверхности должны быть устойчивы к коррозии от охлаждающей воды и возможных стерилизующих средств. |
Проектирование для производства (DFM). Перед началом обработки необходим формальный отчет DFM от изготовителя пресс-формы.
Анализ текучести пресс-формы (MFA): Не подлежит обсуждению. Программное моделирование (с использованием Moldflow или аналогичного ПО) для прогнозирования структуры заполнения, линий сварки, воздушных ловушек, усадки и эффективности охлаждения для всех трех материалов. Это оптимизирует расположение литников, охлаждение и предотвращает дорогостоящую доработку пресс-формы.
Документация по качеству: полноразмерный отчет (FAI — первая проверка изделия) с использованием КИМ для полостей пресс-формы и первых деталей. Сертификаты материалов (C of C) на все стали и компоненты.
Проверка деталей: пресс-форма должна производить детали, которые соответствуют:
Габаритные характеристики: согласно чертежу изделия.
Визуальные и функциональные критерии: отсутствие вспышек, коротких снимков, вмятин или следов подгорания.
Тестирование конкретного материала: может включать испытания на прозрачность (для ПК), испытания на удар, испытания на утечку и испытания на биосовместимость в соответствии с требованиями классификации устройства.
Детальный проект и чертеж детали: в комплекте с критическими размерами, допусками и выбором материала (какой материал является основным?).
Выбор поставщика: выберите изготовителя пресс-форм с подтвержденным опытом работы с многоместными медицинскими формами и горячеканальными системами. Сертификация ISO 13485 является существенным преимуществом.
DFM и MFA: Сотрудничайте с изготовителем пресс-форм при проведении этих анализов.
Утверждение конструкции пресс-формы: подпишите окончательную компоновку пресс-формы, количество гнезд и проект системы.
Изготовление пресс-форм и отбор проб T1: обработка, полировка, сборка и первые пробные снимки.
Квалификация пресс-формы и отбор проб: обширный отбор проб для подтверждения соответствия всех полостей и всех трех материалов (при необходимости).
Утверждение и сдача: после успешной квалификации и проверки документации.
Вы описываете высококачественную, готовую к производству литьевую форму для критически важного медицинского компонента. Сочетание хирургического применения, большого объема, множества полостей и совместимости с несколькими материалами делает этот проект технически сложным и капиталоемким.
Основные факторы затрат и успеха:
Качество и сложность системы горячеканальных систем.
Количество полостей.
Выбор высококачественной нержавеющей стали.
Анализ текучести пресс-форм и прецизионная обработка.
Опыт изготовителя пресс-форм в медицинской промышленности.
Инвестиции в правильное проектирование, анализ и квалифицированного поставщика с самого начала имеют решающее значение, чтобы избежать задержек производства, проблем с качеством и отказов пресс-форм, обеспечивая надежную окупаемость инвестиций в крупносерийное производство хирургических адаптеров.
