Обзор продукта

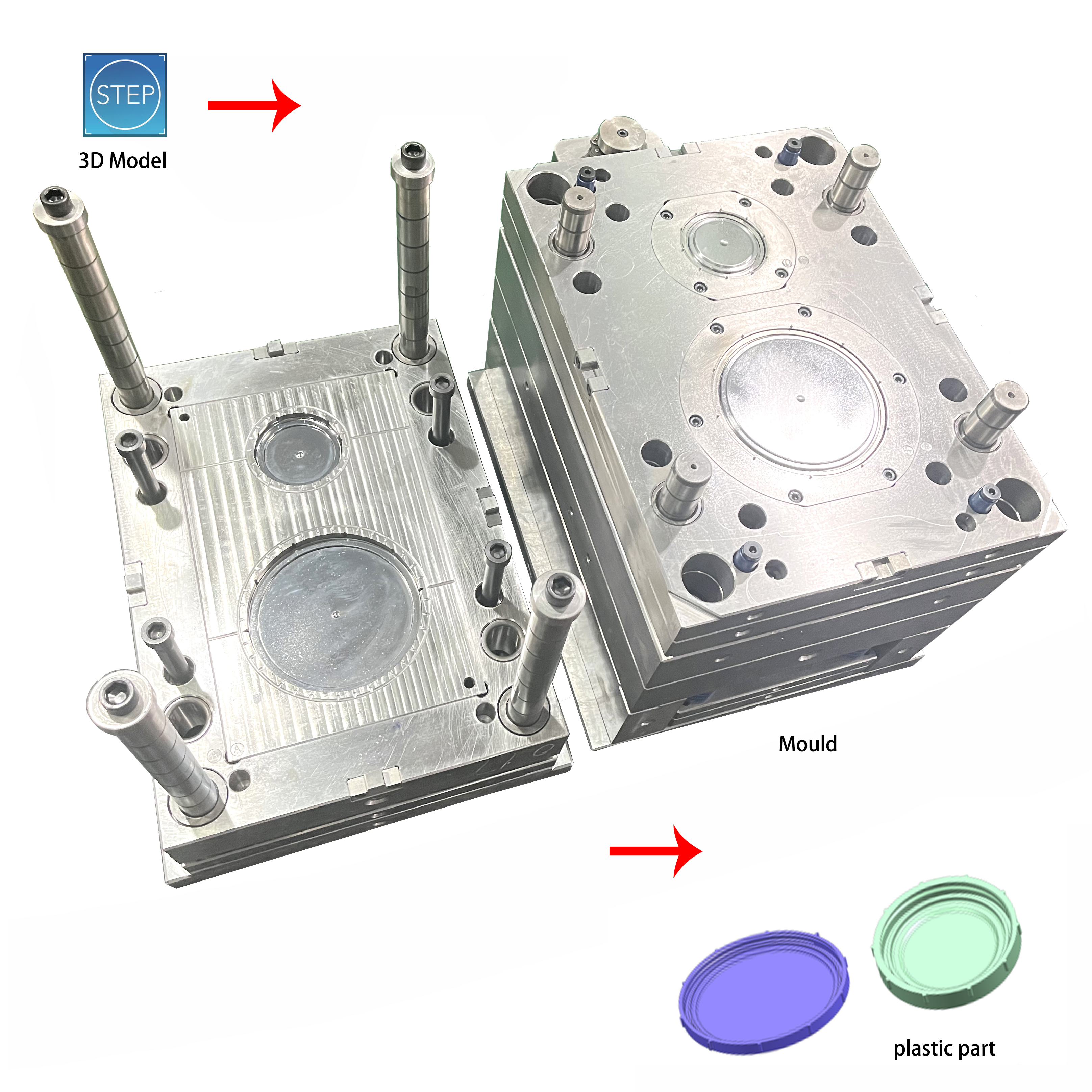

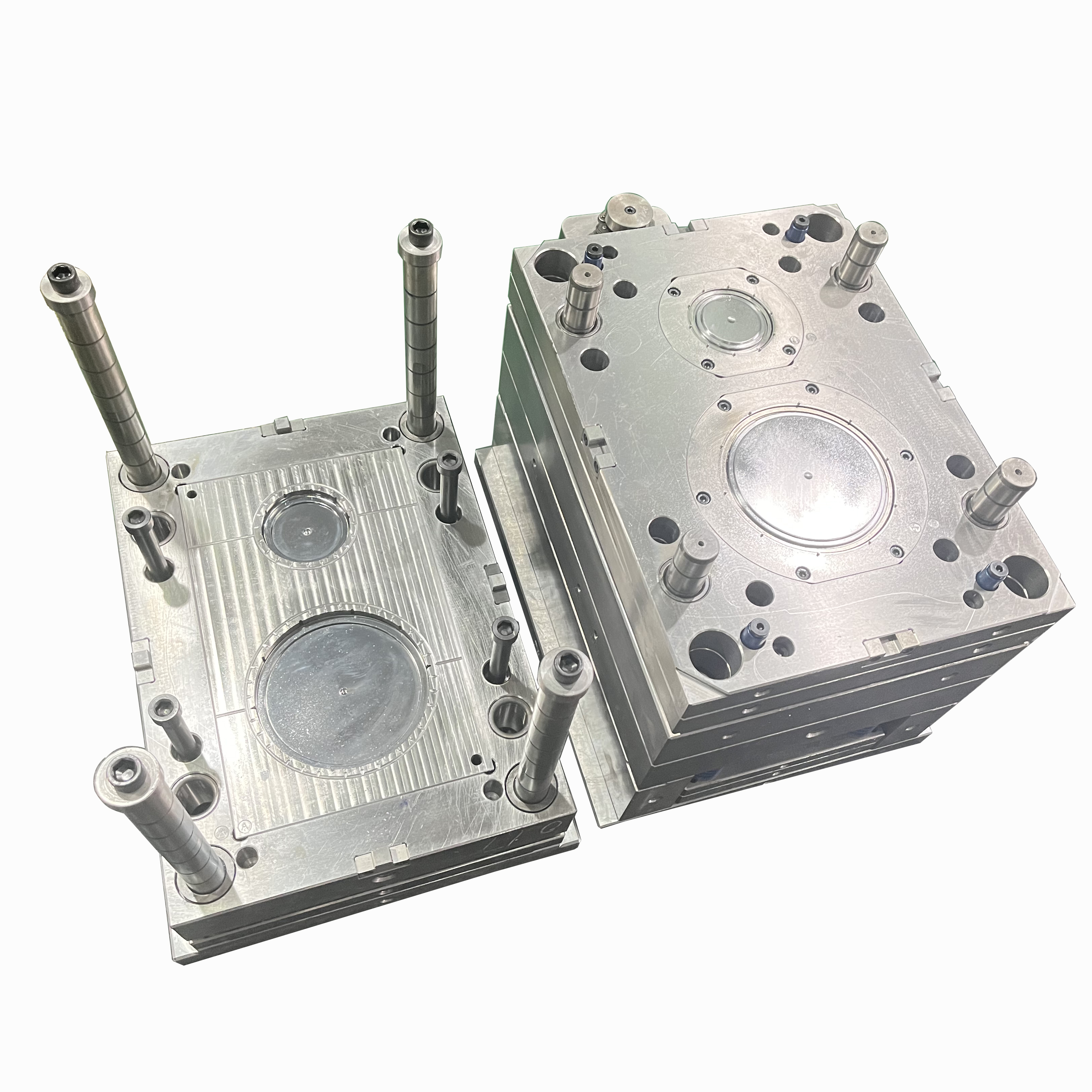

Эта прецизионная литьевая форма специально разработана для производства прозрачных больших и малых деталей линз из ПК с использованием надежной стандартной пресс-формы LKM + стали для горячей обработки 1.2344 с твердостью, закаленной до HRC 48-52. Разработанная с компоновкой полостей 1+1, одна форма позволяет одновременно изготавливать два компонента круглых прозрачных линз разного размера. Оснащенная точечной системой подачи и профессиональной высокоточной структурой контроля допусков, пресс-форма идеально удовлетворяет строгим требованиям прозрачных оптических продуктов к чистоте поверхности, точности размеров, внутреннему формованию без пузырьков и стабильному массовому производству, широко используемому в области освещения, бытовой техники, электронных оптических покрытий.
Основные функции
1. Пресс-форма из стали премиум-класса 1.2344, HRC 48-52, высокая износостойкость.
Сердцевина и полость формы изготовлены из импортной инструментальной стали для горячей обработки 1.2344, подвергнутой строгой вакуумной закалке и отпуску для достижения твердости HRC 48-52. Этот материал обладает превосходной термостойкостью, высокой твердостью и отличными полирующими свойствами. Его можно отполировать до зеркальной поверхности, что полностью соответствует требованиям к высокому блеску прозрачных линз для ПК, эффективно предотвращает появление царапин, запотевания поверхностей и ржавчины пресс-формы во время длительного непрерывного производства, продлевая срок службы пресс-формы до 500 000+ снимков со стабильной точностью.
2. Строгий точный контроль допусков для оптических линз.
В качестве инструмента для формования прозрачных оптических линз вся форма использует процессы точной обработки, включая черновую обработку с ЧПУ, электроэрозионную обработку, резку проволокой и высокоточное шлифование поверхности. Мы контролируем допуски на размеры в пределах ±0,01 мм для узла ключа и оптических поверхностей. Оптимизированная схема вентиляции разработана для прозрачного материала ПК для устранения воздушных ловушек, серебряных полос, пузырей и линий сварки на поверхностях линз, обеспечивая высокий коэффициент пропускания света и безупречный внешний вид готовых линз, которые могут напрямую соответствовать стандартам после сборки и оптического применения без вторичной полировки.
3. Конструкция ворот Pin Point, красивая поверхность линзы и автоматическое дегирование
В этой форме применяется классическая структура подачи с штыревыми воротами. На неоптической поверхности линзы остается крошечный след, который можно автоматически срезать во время открытия формы. Никакой ручной обрезки ворот или вторичной обработки поверхности не требуется, что значительно экономит трудозатраты на постпроизводстве. Сбалансированная система направляющих обеспечивает равномерное заполнение расплавом как больших, так и малых полостей, предотвращая неравномерную усадку, коробление и деформацию тонкостенных прозрачных поликарбонатных линз, сохраняя постоянство размеров и качества поверхности между партиями изделий.
4. Стандартная пресс-форма LKM, стабильная конструкция пресс-формы.

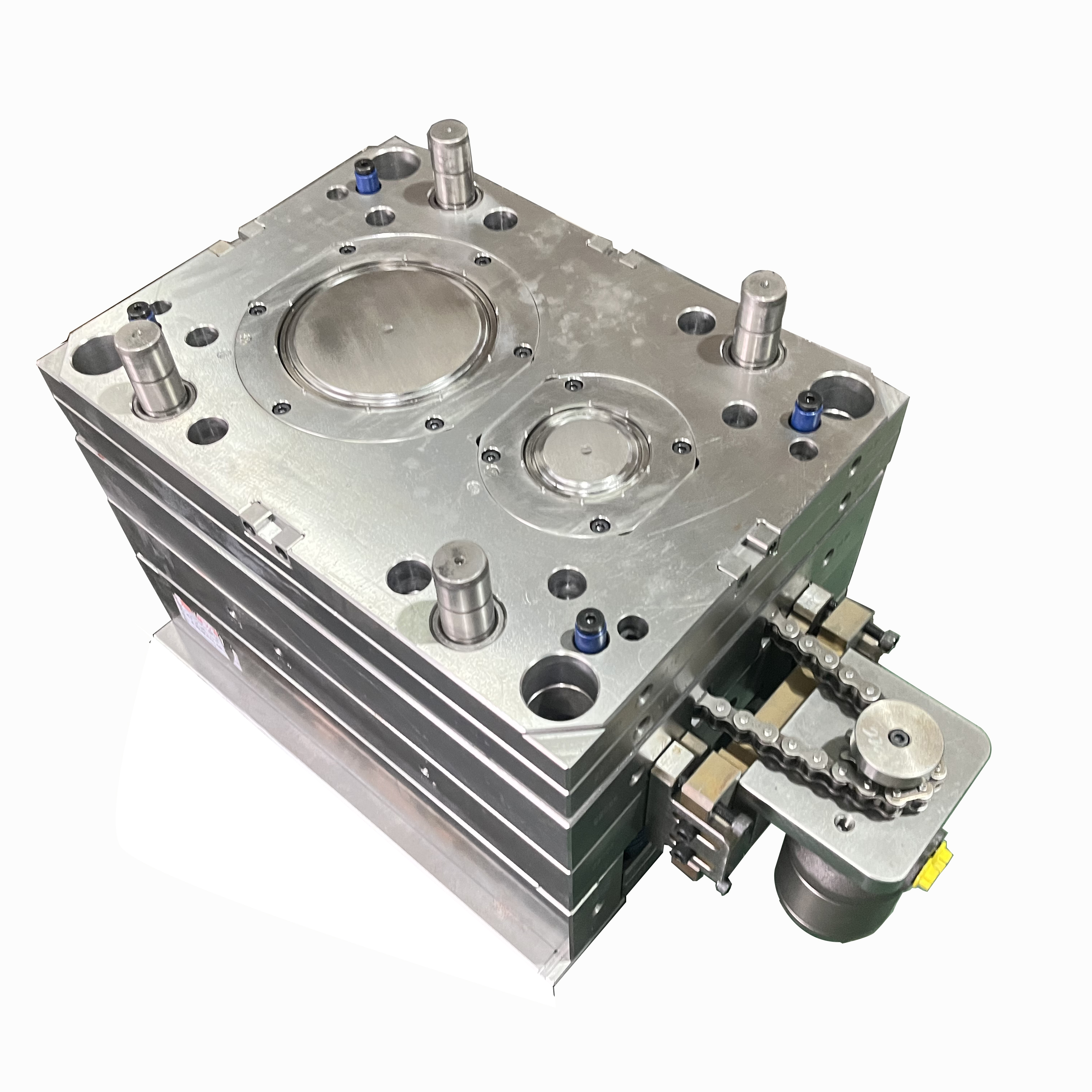

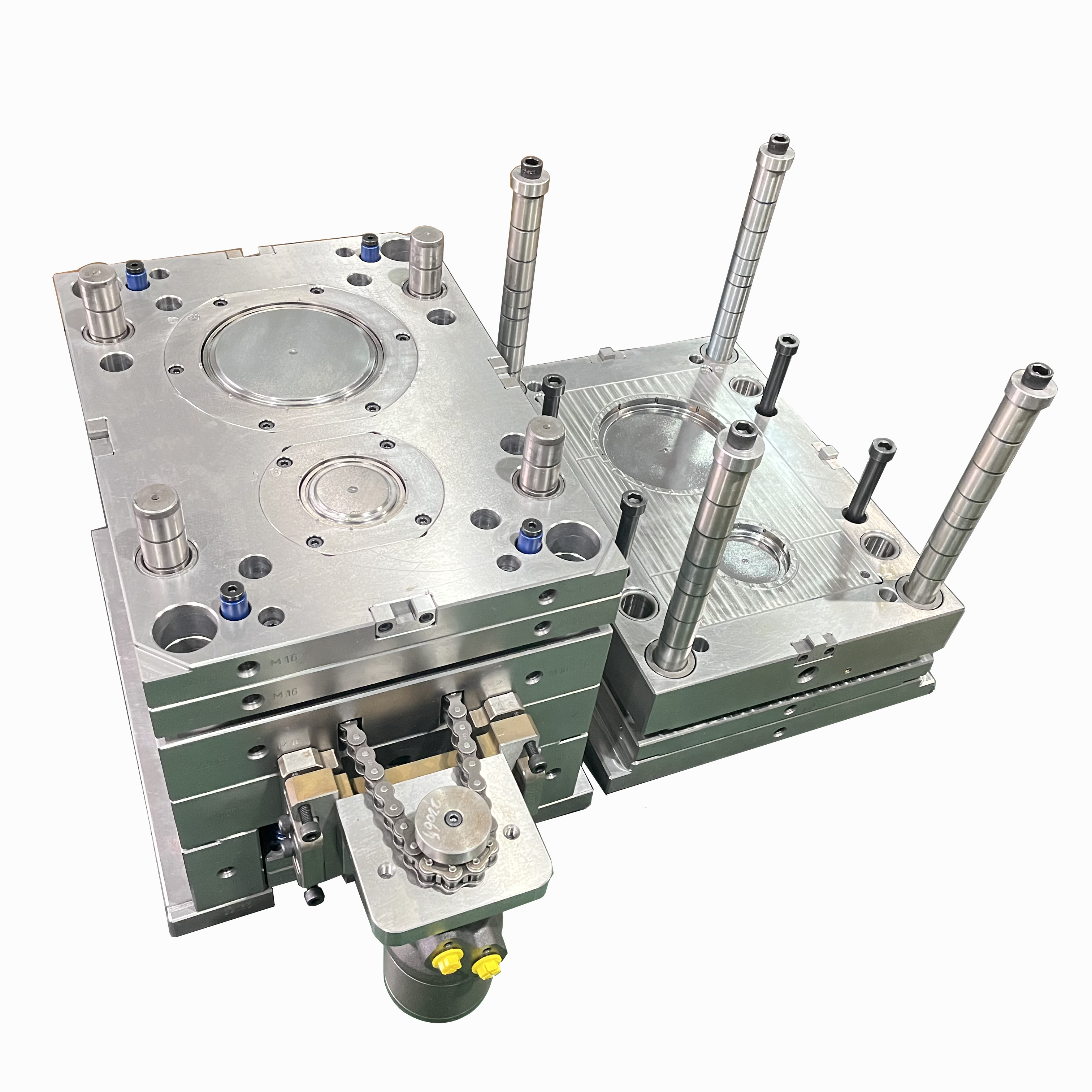

Мы используем зрелую стандартную пресс-форму LKM с высокой жесткостью и хорошей взаимозаменяемостью. В сочетании с механизмом выброса с цепным приводом и оптимизированным расположением каналов охлаждения форма обеспечивает быстрое и равномерное охлаждение прозрачных деталей ПК, сокращая цикл формования и повышая эффективность производства. Вся конструкция пресс-формы достаточно усилена, чтобы выдерживать высокое давление впрыска, эффективно предотвращая деформацию пресс-формы во время длительного массового производства, снижая частоту технического обслуживания и частоту отказов.

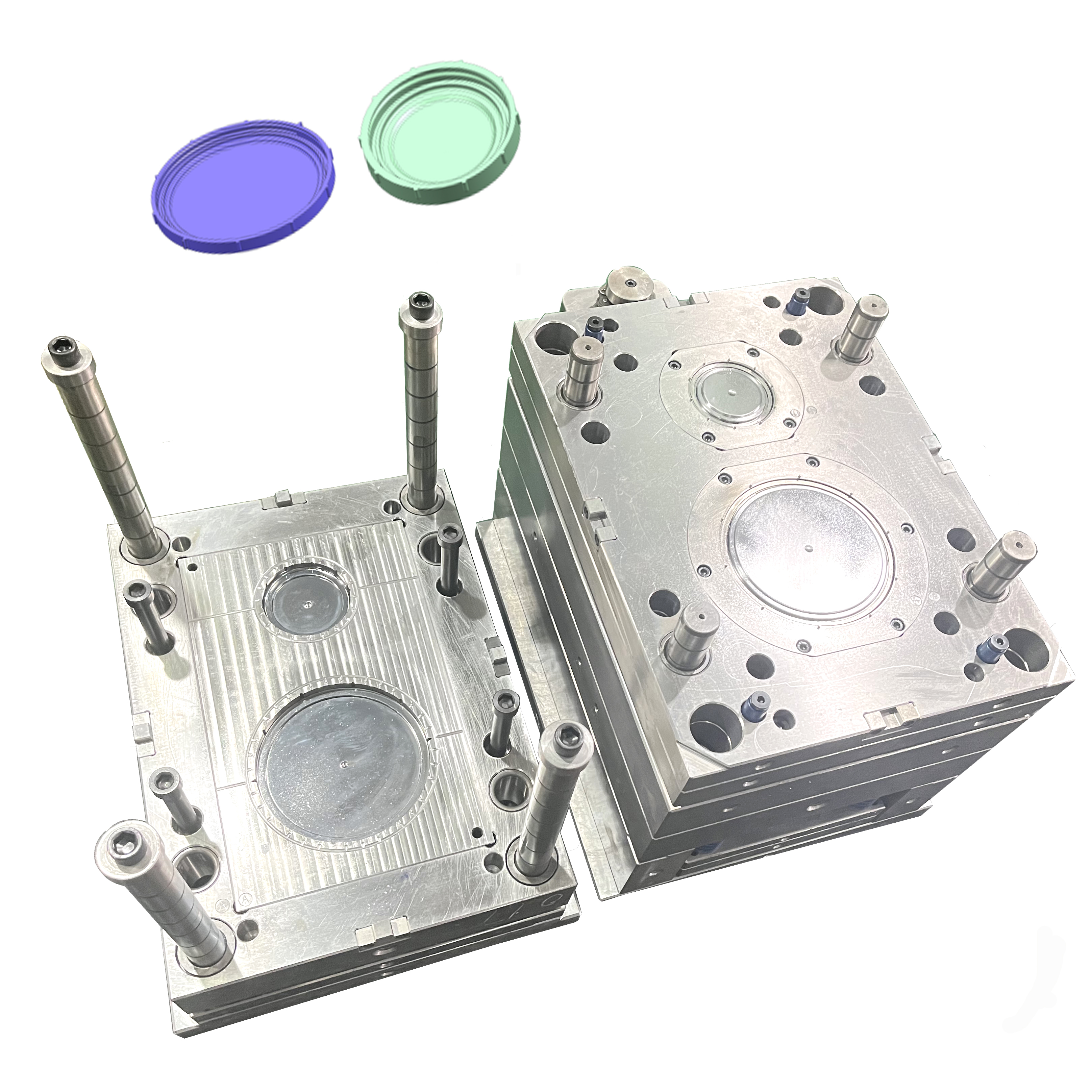

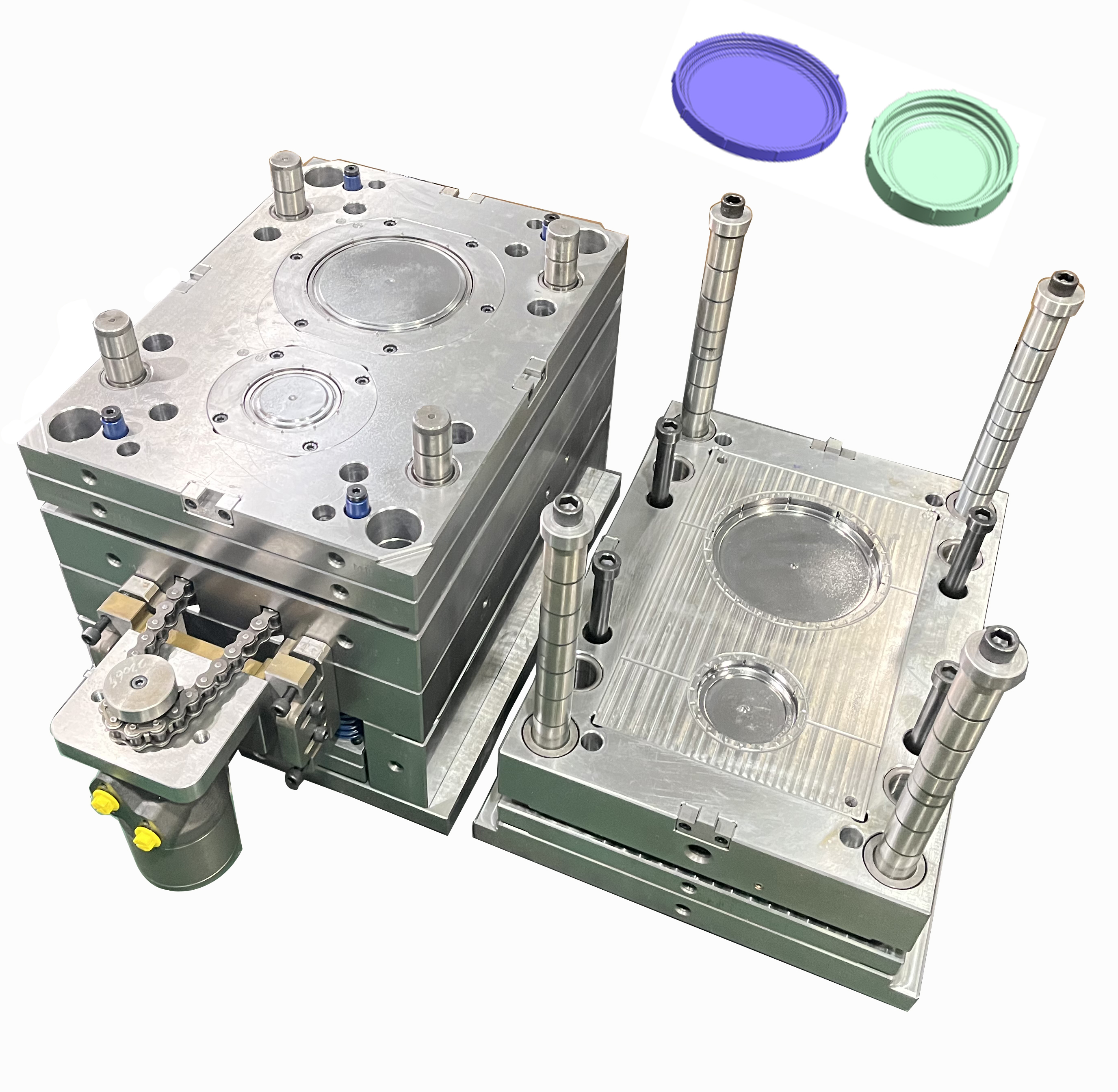

5. Расположение полостей 1+1, одна форма для линз двух размеров.
Конструкция полости 1+1 обеспечивает синхронное формование круглых прозрачных линз большого и малого размера за один цикл впрыска. Он может гибко соответствовать смешанным производственным потребностям клиентов в двух спецификациях, улучшая использование сырья и повышая гибкость производства. Независимая конструкция полости позволяет избежать взаимного влияния при заполнении расплавом двух продуктов, гарантируя независимую высокую точность как для больших, так и для малых заготовок линз.
Технические характеристики
| Параметр | элемента |
| Название продукта | Прозрачная пресс-форма для литья линз больших и малых размеров из ПК |
| Основание плесени | Стандартная пресс-форма LKM |
| Схема полости | 1+1 полость |
| Материал сердечника пресс-формы | 1.2344 Сталь для горячей обработки |
| Твердость | СПЧ 48-52 |
| Тип ворот | Ворота Пин-Пойнт |
| Применимый пластиковый материал | Прозрачный ПК |
| Размерный допуск | ±0,01 мм Высокоточное управление |
| Поверхностная отделка | Зеркальная полировка для оптической поверхности |
| Система выброса | Цепной механический выброс |
| Основное приложение | Оптические линзы, крышки освещения, прозрачные корпуса для электронных устройств |
Диапазон приложений
Эта прецизионная литьевая форма для линз из ПК широко подходит для изготовления различных прозрачных круглых оптических деталей:
Линзы светодиодного освещения, крышки абажура
Прозрачные защитные линзы для бытовой техники
Окна для наблюдения за электронным оборудованием и оптические крышки
Маленькие автомобильные прозрачные световые линзы
Косметическая упаковка, прозрачные круглые детали крышки
Наши преимущества
Профессиональный опыт проектирования оптически прозрачных пресс-форм: мы заранее проводим анализ текучести пресс-формы, чтобы оптимизировать положение литника, охлаждение и вентиляцию, тщательно устраняем распространенные дефекты формования ПК, такие как пузыри, серебряные линии и следы усадки.
Строгий полный контроль точности процесса: каждая форма проходит три раунда размерного тестирования, испытания формы и подтверждения образца перед поставкой, чтобы гарантировать соответствие допускам.
Комплексное индивидуальное обслуживание: мы поддерживаем индивидуальный номер полости, текстуру поверхности, тип литника, марку стали пресс-формы в соответствии с вашими 2D/3D-чертежами, обеспечивая проектирование пресс-форм, производство, испытания пресс-форм, упаковку и глобальное техническое руководство послепродажного обслуживания.
Стабильное и долговечное решение для пресс-форм: все пресс-формы оснащены стандартизированными запасными изнашиваемыми деталями, что обеспечивает непрерывное массовое производство и минимизирует затраты, связанные с простоями производства.
Часто задаваемые вопросы
В1: Может ли эта форма изготавливать другие прозрачные материалы, кроме ПК?
A1: Да, эта форма с зеркально полированной полостью также может быть адаптирована для ПММА, ПЭТ и других прозрачных инженерных пластиков после небольшой настройки параметров процесса формования.
В2: Каков нормальный срок службы этой формы 1,2344?
A2: При стандартном обслуживании литья под давлением срок службы может достигать 500 000–800 000 выстрелов, а сердечник формы можно повторно отполировать, чтобы продлить срок службы в случае незначительного износа.
В3: Можете ли вы настроить размер линз и количество полостей?
О3: Конечно, мы поддерживаем полностью индивидуальную разработку пресс-форм на основе 3D-файлов вашего продукта, включая изменение компоновки полостей, регулировку диаметра линзы, оптимизацию конструкции ворот в соответствии с вашими производственными потребностями.
