YIXUN mold
8480419090

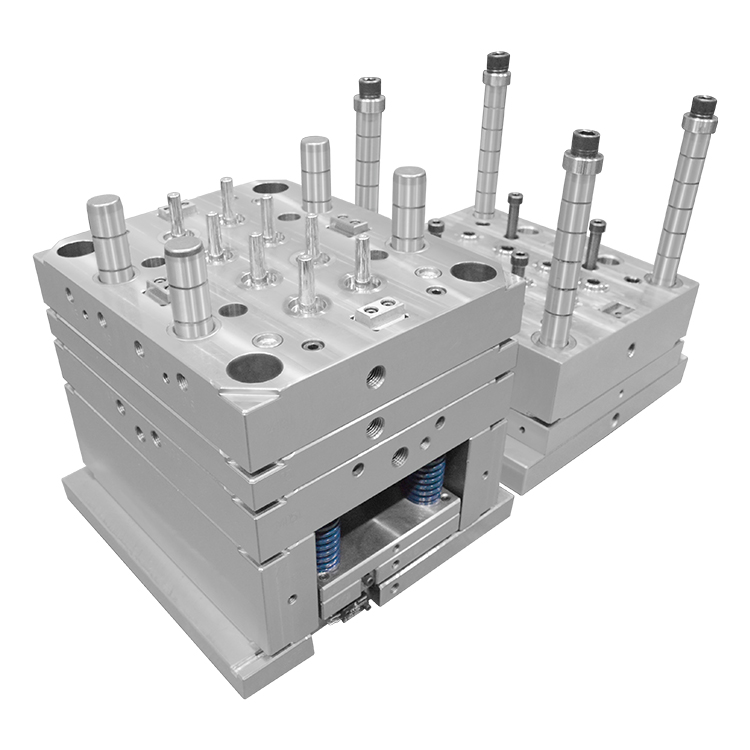

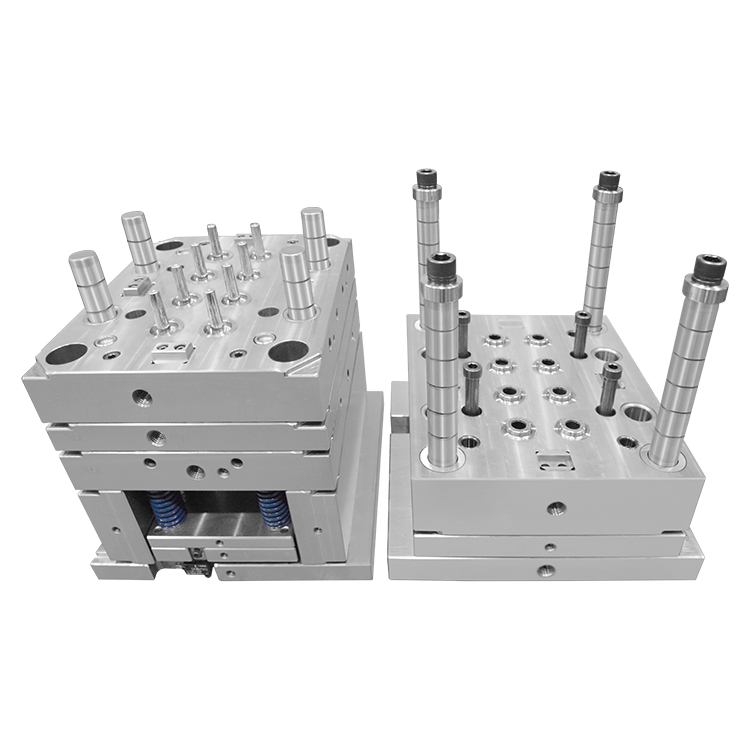

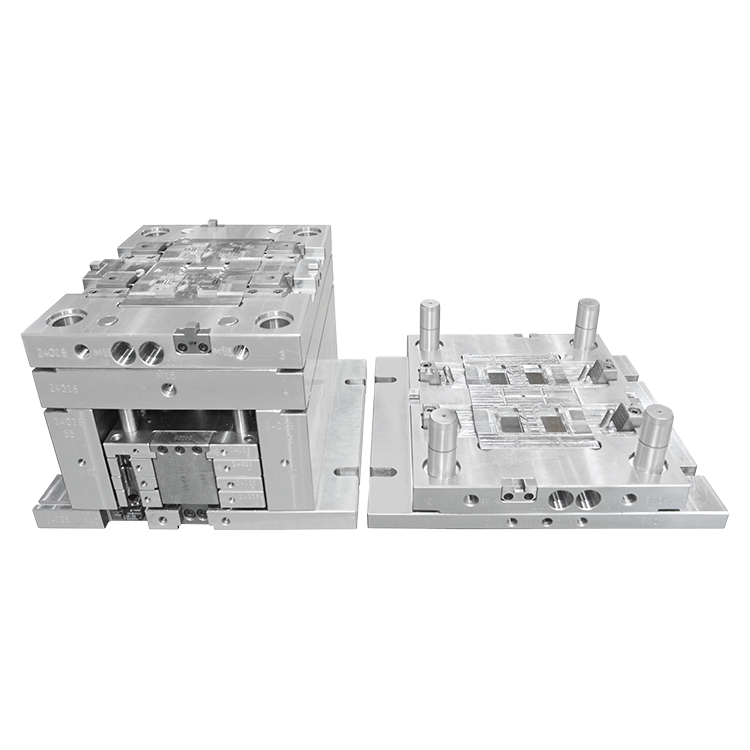

Эта спецификация охватывает сертифицированные ISO9001 литьевые формы, предназначенные для производства пластиковых соединителей, предназначенных как для медицинского, так и для бытового применения. Эти разъемы двойного назначения требуют конструкции, обеспечивающей баланс производительности, безопасности и экономической эффективности в различных средах использования.
Система управления качеством для стабильного производства
Технологический подход: документированное проектирование пресс-форм и производственные процессы.
Мышление, основанное на рисках: превентивные действия в отношении потенциальных дефектов
Постоянное улучшение: регулярный анализ и оптимизация.
Управление поставщиками: сертифицированные поставщики материалов и комплектующих.
Контроль документации: чертежи и спецификации с контролем версий.
| Материалы | Медицинские применения | Бытовые применения | Ключевые свойства |
|---|---|---|---|
| Полипропилен (стр.) | Жидкостные соединители, одноразовые детали | Общие разъемы, фитинги | Химическая стойкость, автоклавируемый |
| Поликарбонат (ПК) | Корпуса, прозрачные разъемы | Прозрачные детали, прочная фурнитура | Прозрачность, ударная вязкость |
| АБС | Некритические корпуса | Общие разъемы, игрушки | Экономичность, хорошая отделка |
| Полиамид (ПА/Нейлон) | Хирургические инструменты, многоразовые разъемы | Механические соединители, подвергающиеся высоким нагрузкам | Износостойкость, прочность |
| Силикон (ЛСР) | Уплотнения, прокладки, гибкие соединители | Уплотнения для кухонной утвари, гибкие соединения | Гибкость, термостойкость |
| ПЭК (по желанию) | Высокопроизводительные медицинские устройства | Специализированное промышленное применение | Устойчивость к стерилизации, прочность |
| Приоритет применения | Рекомендуемая | обработка | твердости стали | Обоснование |
|---|---|---|---|---|
| Медицинский-Первый | Нержавеющая сталь (420, 440C) | 48-52 HRС | Полированный, пассивированный | Устойчивость к коррозии, легкость очистки |
| Бытовой приоритет | Предварительно закаленная сталь (P20, 718) | 28-32 HRС | Полированный, азотированный | Экономичный, хорошая долговечность |
| Сбалансированное использование | Инструментальная сталь (H13, S136) | 48-52 HRС | Закаленный, полированный | Универсальность, хорошая износостойкость. |
Прецизионные характеристики:
Резьба (внутренняя/наружная) с жесткими допусками
Защелкивающиеся соединения с постоянной силой удержания
Герметичные уплотнительные поверхности
Особенности центровки (ключи, пазы, направляющие)
Заполнение и заполнение:
Горячие каналы предпочтительнее из-за качества ворот и экономии материала.
Подводные лодки или точечные ворота для косметических поверхностей
Сбалансированное наполнение многоместных форм.
Клапанные затворы для больших разъемов для предотвращения слюнотечения
Система выброса:
Несколько точек выброса для предотвращения искажений
Съемные пластины для тонкостенных разъемов
Не оставляющие следов эжекторы для уплотняемых поверхностей
Механизмы раннего возврата для безопасности
Охлаждающая конструкция:
Конформное охлаждение для разъемов сложной геометрии
Зоны контроля температуры для критических размеров
Быстрое охлаждение для оптимизации времени цикла
| Аспект | Приоритет медицинской помощи | Приоритет домохозяйств | Компромиссное решение |
|---|---|---|---|
| Поверхностная отделка | SPI-A1 (Ra ≤ 0,012 мкм) для легкости очистки | СПИ-А2 (Ra ≤ 0,025 мкм) | SPI-A2 с критическими зонами на уровне A1 |
| Допуски | ±0,02 мм или ближе | ±0,05 мм типично | ±0,03 мм с более жесткими критическими характеристиками |
| Прослеживаемость материалов | Требуется полная отслеживаемость партии | Общая сертификация приемлема | Прослеживаемость на уровне партии с надлежащей документацией |
| Чистота | Хранение пресс-форм в чистых условиях | Стандартный промышленный склад | Чистая упаковка с влагопоглотителем |
| Валидация | Рекомендуется полный IQ/OQ/PQ | Исследования возможностей процесса | Упрощенная проверка с ключевыми параметрами |
Проверка размеров:
КИМ для критически важных интерфейсов разъемов
Резьбовые калибры (годен/не годен)
Приборы для проверки герметичности
Испытание силы зацепления с защелкиванием
Функциональное тестирование:
Измерение силы соединения/разъединения
Проверка целостности уплотнений (давление/вакуум)
Испытание срока службы многоразовых разъемов
Проверка химической стойкости
Визуальные стандарты:
Отсутствие заусенцев на уплотняемых поверхностях
Плавная работа движущихся функций
Стабильный цвет (для цветных материалов)
Остаток ворот в пределах спецификации
| Объем производства | Полости | Система направляющих Марка | стали | Ожидаемый срок службы |
|---|---|---|---|---|
| Прототип/Низкий | 1-2 | Холодноканальный (3-х пластинчатый) | П20/718 | 100 000 циклов |
| Середина | 4-8 | Горячий бегун | H13/S136 | 500 000 циклов |
| Большой объем | 16-32 | Горячий канал с коллектором | Закаленная нержавеющая сталь | 1 000 000+ циклов |
Записи проверки проекта с одобрения клиента
DFMEA/PFMEA для управления рисками
Планы контроля критических размеров
Инструкции по проверке с приемлемыми критериями
Сертификаты материалов (сталь, комплектующие)
Записи параметров процесса
График профилактического обслуживания
Система отчетности о несоответствиях
Модульная конструкция: сменные вставки для разъемов разных размеров.
Семейные формы: несколько типов разъемов в одной форме (для бытовых вариантов)
Стандартные компоненты: использование пресс-форм и компонентов из каталога.
Упрощенное охлаждение: стратегическое охлаждение вместо полного конформного охлаждения.
Выбор материала: оптимизация ради технологичности, а не максимальной производительности.
Базовая проверка (все соединители):
Точность размеров
Сертификация материалов
Возможности процесса (Cp/Cpk > 1,33)
Расширенная проверка (медицинско-критические соединители):
Тестирование на биосовместимость (при необходимости)
Проверка стерилизации
Тестирование экстрагируемых веществ
Расширенное функциональное тестирование
Проверка бытового разъема:
Проверка безопасности (острые края, мелкие детали)
Испытание на долговечность
Экологические испытания (температура, УФ)
Обработка поверхности: SPI-A2 (медицинские помещения на уровне A1)
Допуски: ±0,03 мм (критические характеристики ±0,02 мм)
Вентиляция: достаточная для предотвращения ожогов на уплотнительных поверхностях.
Защита от коррозии: пассивация или покрытие медицинских поверхностей.
Выброс: 10–15 % проектируемой площади для тонкостенных разъемов.
Охлаждение: 50-60% времени цикла пресс-формы.
Ежедневно/еженедельно: Очистка, проверка смазки.
Ежемесячно: проверка износа, проверка соосности.
Ежеквартально: техническое обслуживание горячеканальных систем, проверка компонентов.
Ежегодно: Полная разборка и ремонт.
Через каждые 50 000 циклов: отполировать важные поверхности, заменить изнашиваемые детали.
Сертификация: Действительный сертификат ISO9001.
Опыт: портфолио пресс-форм для соединителей
Система качества: документирована и внедрена.
Возможности тестирования: собственное измерительное оборудование.
Поиск материалов: сертифицированные поставщики материалов медицинского назначения.
Документация: Полная поддержка DMF (основного файла устройства).
Разъемы класса I: базовая система управления качеством, общий контроль
Разъемы класса II: специальные элементы управления, стандарты производительности
Бытовые разъемы: стандарты безопасности потребительских товаров
Перекрестные продукты: должны соответствовать более строгим требованиям.
Загрязнение материала: отдельные производственные циклы или тщательная очистка.
Путаница с документацией: четкая маркировка и хранение
Нормативная путаница: четкая классификация по назначению
Разбавление стандартов качества: поддержание высочайших стандартов на протяжении всего производства.
Эта спецификация пресс-формы обеспечивает сбалансированный подход к производству пластиковых соединителей, которые могут использоваться как в медицине, так и в быту, в соответствии с системой качества ISO9001, гарантируя качество и оптимизируя затраты для различных требований рынка.
