Обзор продукта

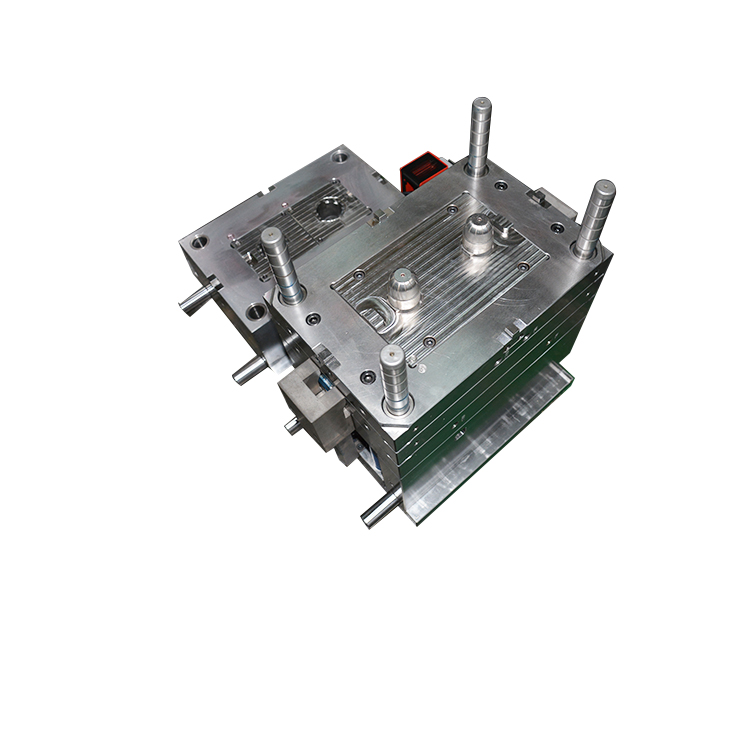

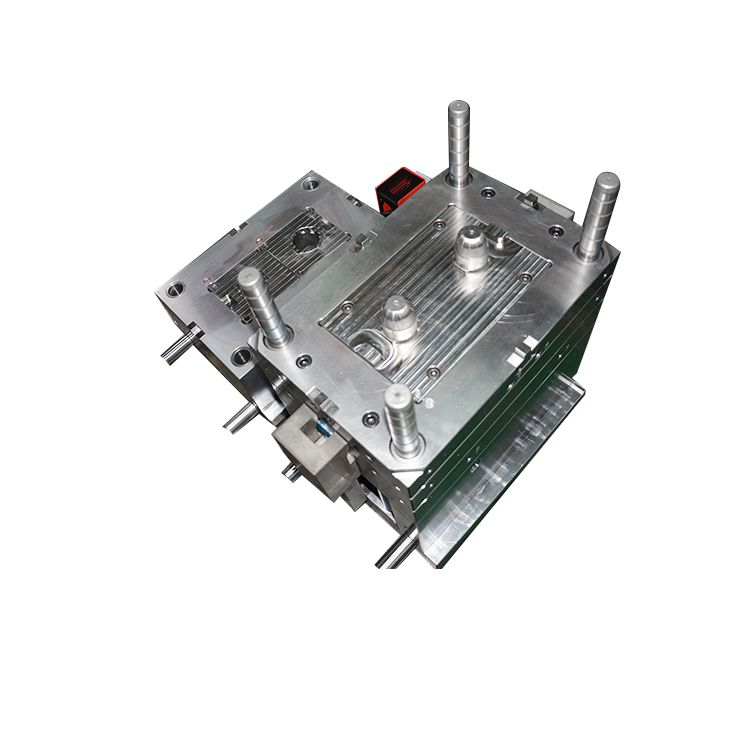

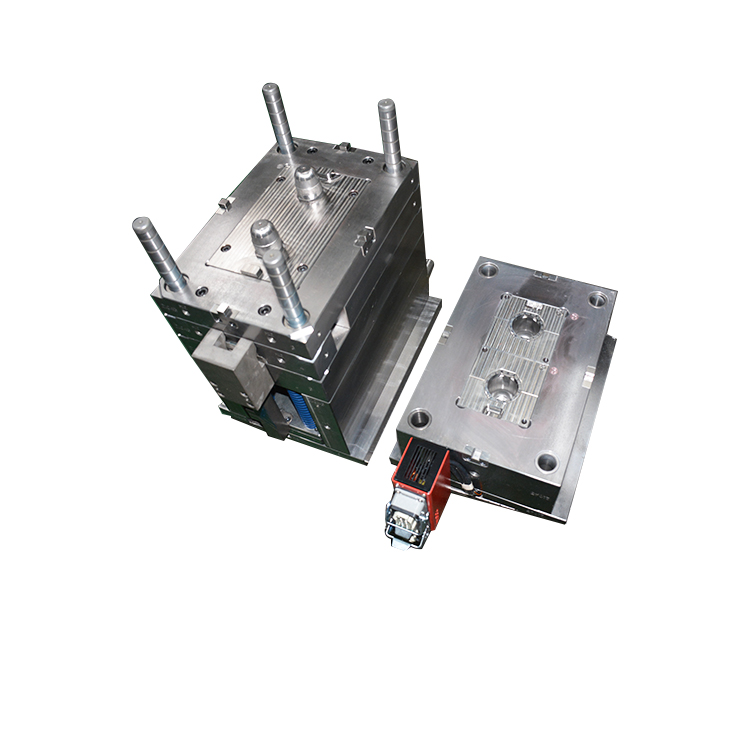

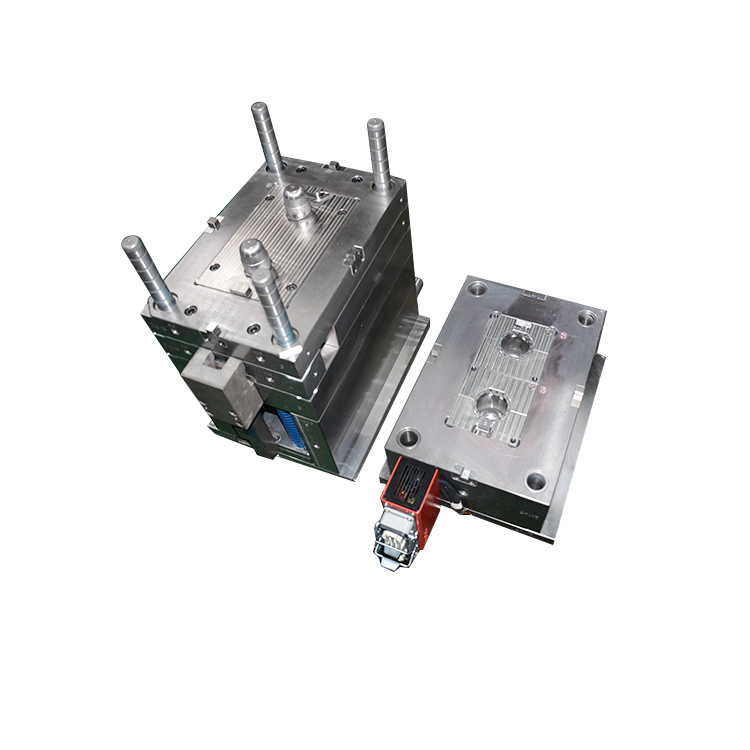

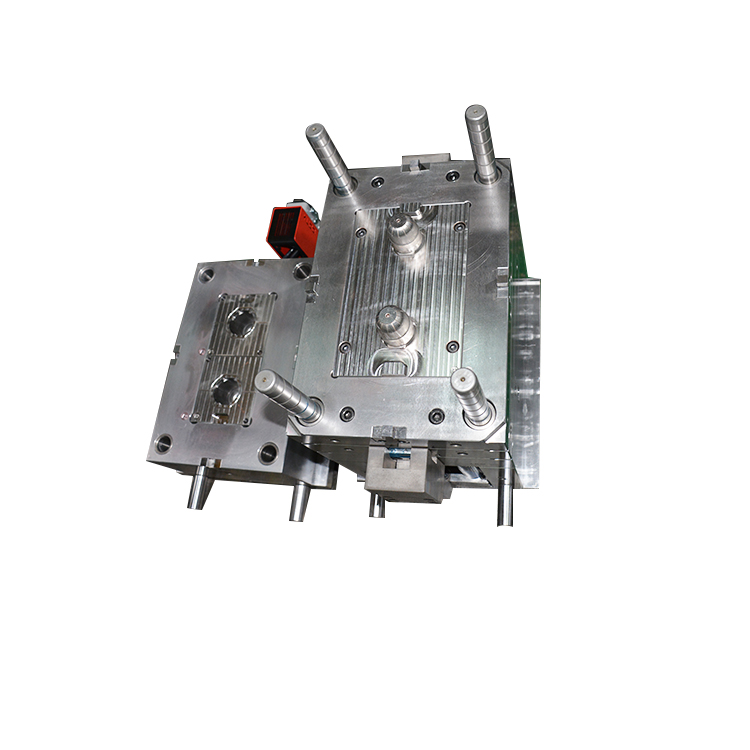

Это высокоточная литьевая форма с полостью 1×2, специально созданная для изготовления защелкивающегося корпуса Gaika Cangovaya (3-4-5P, 32A), структурного компонента из полипропилена с минеральным наполнителем. Эта пресс-форма, разработанная для средне- и крупносерийного производства, сочетает в себе надежную технологию боковых литников с горячими литниками, инструментальную сталь премиум-класса 1.2344 и строгий контроль процесса, что позволяет изготавливать детали с точными размерами без сборочных или косметических дефектов.
Основные характеристики пресс-формы и продукта
✅ Сбалансированное производство с полостями 1×2.
Две детали за цикл обеспечивают баланс производительности и контроля затрат, что делает его идеальным для промышленных и потребительских применений средних объемов.
✅ Совместимость материалов PP-MD40
Оптимизированная для полипропилена с 40% минеральным наполнением, форма обеспечивает низкую степень усадки материала (1,1%), что обеспечивает точный допуск защелкивания и стабильность размеров.
✅ Система боковых литников с горячим соплом
Устраняет отходы холодных каналов, сокращает время цикла и оставляет минимальные следы литников на поверхности продукта, сохраняя гладкую внешнюю отделку корпуса.
✅ Конструкция из инструментальной стали премиум-класса 1.2344.
Сердечник и полость изготовлены из инструментальной стали 1.2344 (класс H13), подвергнутой термообработке до твердости HRC 48–52 для обеспечения исключительной износостойкости, характеристик термической усталости и длительного срока службы формы (≥500 000 циклов).
✅ Точная геометрия защелкивающейся посадки
Разработана со специальными подъемниками/боковыми действиями для формирования внутренних подрезов 3-4-5P, что обеспечивает надежную защелкивающуюся сборку для конечного использования.
✅ Низкая компенсация усадки
Разработан с коэффициентом усадки 1,011, чтобы нейтрализовать свойства материала, гарантируя постоянство размеров деталей в каждом производственном цикле.
Технические характеристики
| Спецификация | параметров |
| Тип плесени | Пресс-форма для литья полостей 1 × 2 |
| Формованная часть | Корпус Gaika Cangovaya Snap-Fit (3-4-5P, 32A) |
| Совместимый материал | PP-MD40 (40% полипропилен с минеральным наполнителем) |
| Скорость усадки | 1,1% (компенсируется при проектировании пресс-формы) |
| Система ворот | Боковые ворота горячего сопла |
| Сталь сердечника/полости | 1.2344 (H13) Инструментальная сталь, HRC 48–52 |
| Система выброса | Индивидуальный выброс штифта/пластины (для защиты от подрезов) |
| Класс допуска | ISO 2768-mk (критические размеры ±0,02 мм) |
| Время цикла | Оптимизирован для массового производства |
Применение формованного корпуса
Корпус Gaika Cangovaya представляет собой универсальный конструктивный элемент, идеально подходящий для:
Защитные крышки и заглушки для промышленного оборудования
Защелкивающиеся компоненты салона автомобиля
Корпуса для подключения систем отопления, вентиляции и кондиционирования воздуха и трубопроводов
Сборочные детали бытовой техники, требующие защелкивания без использования инструментов
Корпуса общего назначения, требующие жесткости и стабильности размеров.
Почему стоит выбрать эту форму?
Долгосрочная производственная надежность: инструментальная сталь 1.2344 обеспечивает стабильную работу и минимальное обслуживание в течение сотен тысяч циклов.
Отсутствие проблем со сборкой: Точная подрезка и компенсация усадки гарантируют идеальную защелкивание каждой детали.
Экономически эффективное производство: конструкция полостей 1×2 уравновешивает объем и стоимость оснастки, а технология горячеканальных систем сокращает отходы материала.
Быстрые и чистые детали: боковые литники устраняют видимые следы литников, облегчая работу там, где качество поверхности имеет большое значение.
Возможность индивидуальной настройки для различных вариантов: пластины сердечника могут быть модифицированы в соответствии с различными размерами, конфигурациями подрезов или марками материалов.
Часто задаваемые вопросы
Вопрос: Подходит ли эта форма для крупносерийного производства?
А: Да. Конструкция полости 1×2 в сочетании с прочной инструментальной сталью 1.2344 и горячеканальной системой обеспечивает стабильное крупносерийное производство с минимальным временем простоя.
Вопрос: Можно ли настроить форму на различную степень усадки?
А: Да. Пресс-форма состоит из модульных компонентов, которые позволяют регулировать компенсацию усадки, и может быть модифицирована для других сортов ПП с наполнителем или без него.
Вопрос: Каково типичное время доставки пресс-формы?
О: Стандартное время выполнения заказа составляет 6–8 недель, включая проверку конструкции, анализ текучести пресс-формы, пробные запуски и проверку первого изделия (FAI).
Вопрос: Включает ли форма подъемники с подрезами для защелкивания?
А: Да. Пресс-форма оснащена прецизионными подъемными механизмами для формирования внутренних подрезов 3-4-5P, что обеспечивает чистый выброс без повреждения детали.
Вопрос: Можно ли адаптировать форму для корпусов разных размеров?
А: Да. Пластины для сердечника и полости могут быть настроены с учетом изменений диаметра, длины или конфигурации подрезов в соответствии со спецификациями вашего продукта.
