| Особенность | Технические детали | Основные преимущества |
|---|---|---|

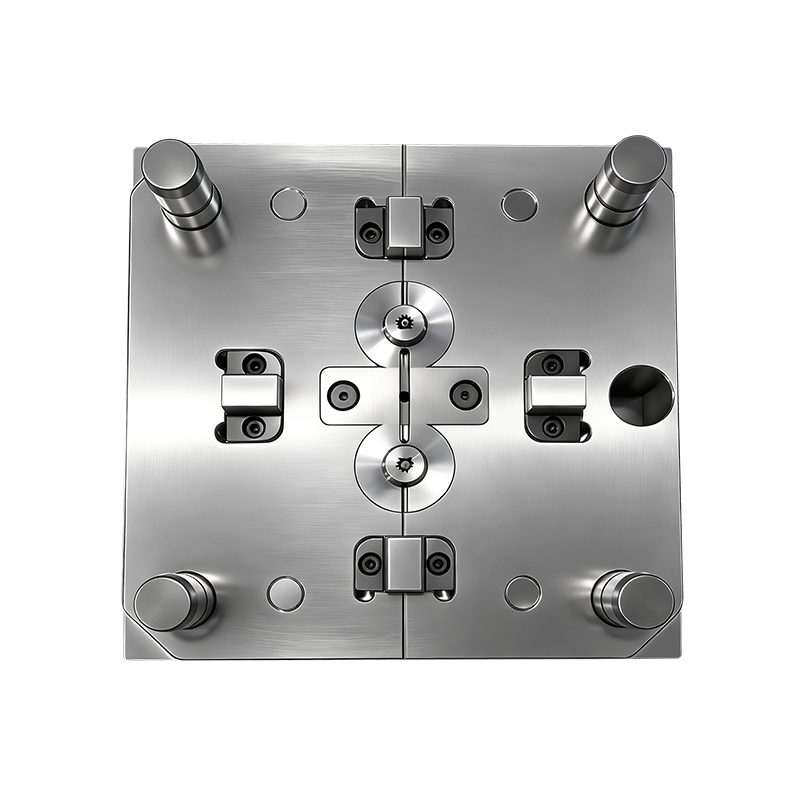

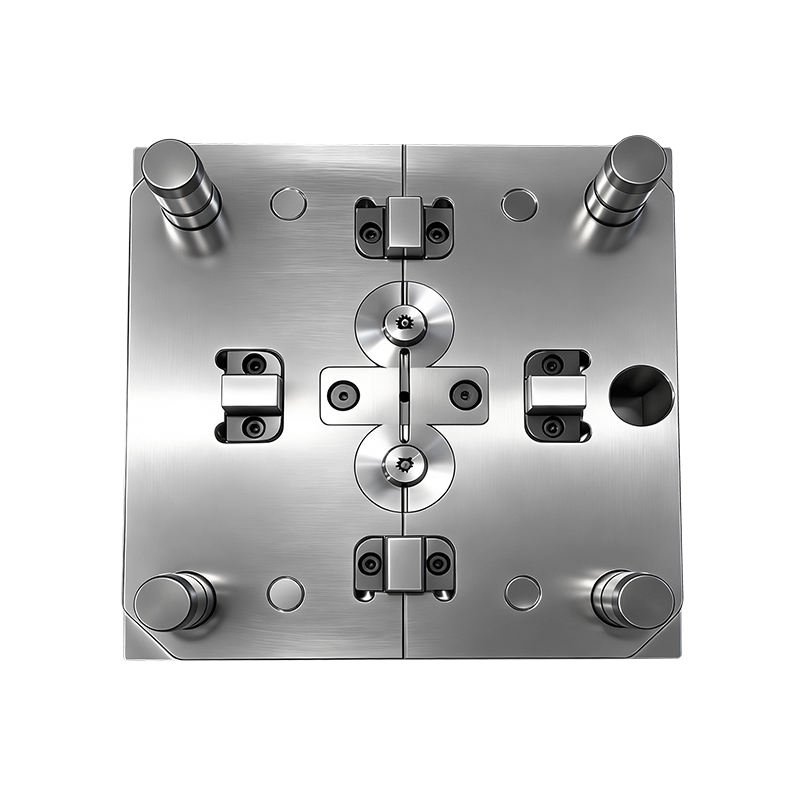

| Прецизионная конструкция пресс-формы | Конструкция с несколькими полостями (стандартно 2 полости, настраиваемая), двойная станция/поверхность с двумя разъемами; встроенный механизм отвинчивания и гидравлическая система вытягивания стержня для извлечения зубчатых колес из формы | Обеспечивает отсутствие повреждений зубьев шестерни при распалубке; обеспечивает высокоэффективное массовое производство, снижая затраты на единицу продукции |
| Сверхточный контроль профиля зуба | Полости пресс-формы обрабатываются высокоточным проволочным электроэрозионным станком и ЧПУ; допуск профиля зуба до DIN 5-7 (ISO 1328); компенсация усадки, разработанная на основе характеристик материала | Готовые шестерни обеспечивают плавное зацепление, минимальный люфт (<0,02 мм) и бесшумную трансмиссию. |

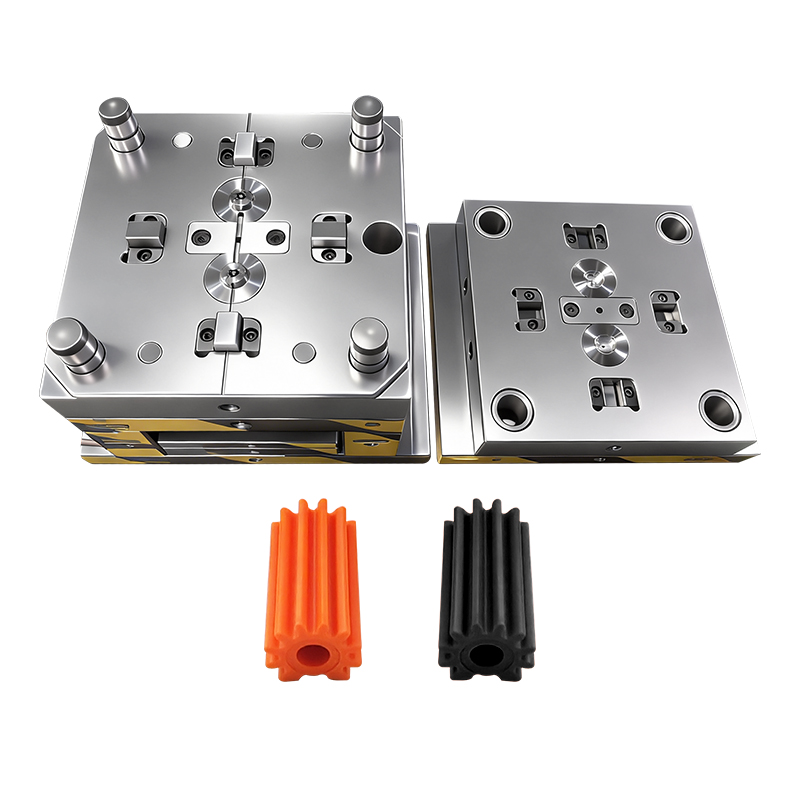

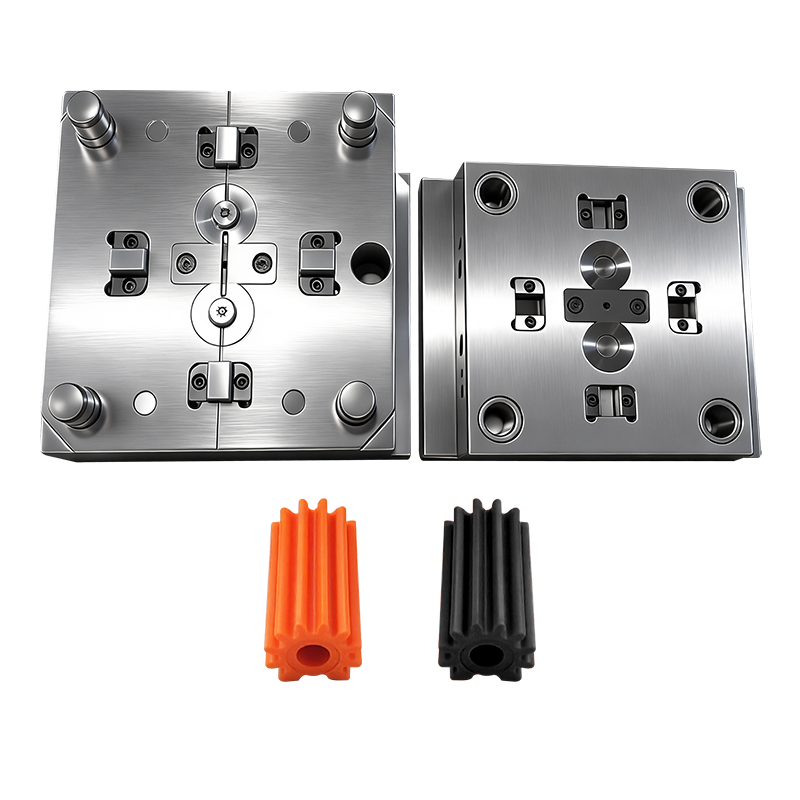

| Двухцветные готовые шестерни | Оранжевый: PA66+GF (нейлон, армированный стекловолокном); Черный: ПОМ (ацеталь) или огнестойкий ПА; цельное литье под давлением со встроенными ребрами жесткости | Оранжевые шестерни: высокая прочность и износостойкость для условий тяжелых нагрузок; Черные шестерни: самосмазывающиеся для высокоскоростной и бесшумной работы. |
| Прочная конструкция пресс-формы | Полость/сердечник: закаленная сталь H13/SKD61 (термообработанная до HRC 52-56); Основа пресс-формы: S50C; зеркальная полировка (Ra ≤ 0,2 мкм) поверхностей полостей | Срок службы пресс-формы до 500 000+ циклов; устойчив к высокому давлению и высокой температуре во время литья под давлением |
| Универсальное решение | Комплексные услуги: проектирование пресс-форм, прецизионная механическая обработка, испытания пресс-форм, литье готовых зубчатых колес и контроль качества. | Упрощает цепочку поставок, сокращает время выполнения заказа и обеспечивает стабильное качество пресс-формы и готовой продукции. |
| Параметр | Характеристики пресс-формы | Технические характеристики готовой шестерни | Пользовательские параметры |
|---|---|---|---|
| Тип | Многоместная литьевая форма для прямозубых шестерен | Пластиковые прямозубые шестерни (внутренние/внешние зубья) | Косозубые/конические/червячные передачи; 2K литьевая форма |
| Количество полостей | 2 полости (стандарт) | Соответствующее количество полостей пресс-формы | 4-16 гнезд для крупносерийного производства |
| Материал | Полость/сердечник: H13/SKD61; Основание пресс-формы: S50C | Оранжевый: PA66+GF; Черный: ПОМ/огнестойкий ПА | PEEK, PPS, медицинский пластик. |
| Терпимость | Допуск полости: ± 0,005 мм | Профиль зуба: DIN 5-7; Габаритный размер: ± 0,02 мм | Пользовательский допуск для сверхточных применений |
| Поверхностная отделка | Зеркальная полировка (Ra ≤ 0,2 мкм) | Матовый/текстурированный финиш; зачищенные края зуба | Глянцевая отделка, лазерная маркировка, индивидуальные текстуры. |
| Время цикла | 30-45 секунд за цикл | Соответствует времени цикла пресс-формы | Оптимизировано до 25–35 секунд для больших объемов работы. |
| Сертификаты | ИСО 9001, РоХС | ISO 9001, RoHS, REACH | FDA, USP класс VI (для медицинского применения) |
Автомобильная промышленность : стеклоподъемники, электродвигатели регулировки сидений, редукторы электродвигателей стеклоочистителей, компоненты вентиляторов системы отопления, вентиляции и кондиционирования воздуха и детали вспомогательной трансмиссии электромобилей.
Электроинструменты : трансмиссии для электрических дрелей, угловых шлифовальных машин и аккумуляторных отверток.
Умный дом и бытовая электроника : приводы роботов-пылесосов, электрические шторы, механизмы регулировки объектива камеры и мелкая бытовая техника.
Промышленная автоматизация : небольшие серводвигатели, компоненты сердечника редуктора, детали трансмиссии конвейерных систем и шестерни роботов для захвата и размещения.
Медицинское оборудование : прецизионные механизмы для диагностического оборудования, инфузионных насосов и систем лабораторной автоматизации (доступны из материалов медицинского назначения).
Проектирование и проектирование пресс-форм : 3D-проектирование CAD/CAM с анализом текучести пресс-формы (CAE) для оптимизации компоновки полостей, системы охлаждения и механизма извлечения из формы; моделирование профиля зуба шестерни для обеспечения производительности зацепления.
Прецизионная обработка : высокоскоростное фрезерование с ЧПУ, проволочная электроэрозионная обработка и электроэрозионная обработка для обработки полостей/стержней пресс-формы; прецизионное шлифование и полирование для достижения зеркальной поверхности и жестких допусков.
Литье под давлением : литьевые машины с сервоприводом и замкнутым контуром управления для постоянного дозирования материала и давления; автоматизированные системы подачи и выгрузки, позволяющие свести к минимуму человеческие ошибки.
Пресс-форма: проверка КИМ (координатно-измерительной машины) на точность полости и точность размеров.
Готовые шестерни: машина для измерения зубьев для проверки профиля зубьев, шага и люфта; испытания на растяжение и испытания на износ для обеспечения эксплуатационных характеристик материала.
Прослеживаемость : Полная отслеживаемость партий материалов, изготовления пресс-форм и литья готовых зубчатых колес, что обеспечивает клиентам полную документацию по качеству.
Настройка пресс-формы : регулировка количества гнезд (2-16 гнезд), настройка типа шестерни (цилиндрическая, спиральная, коническая), оптимизация механизма отвинчивания/вытягивания стержня и обновление материала пресс-формы.
Настройка готовой шестерни : размер шестерни (модуль 0,2–3,0), количество зубьев, выбор материала, настройка цвета, обработка поверхности и интегрированная конструкция конструкции (ребра жесткости, монтажные отверстия).
Кастомизация процесса : формование вставок (металлические ступицы/валы), формование гибридных компонентов и услуги постобработки (лазерная маркировка, прецизионное удаление заусенцев).
Опыт в области точности : Десятилетия опыта в проектировании и производстве прецизионных форм зубчатых колес с точностью профиля зубьев до уровня DIN 5, обеспечивающих плавную и эффективную передачу усилия.
Комплексное обслуживание : от проектирования пресс-форм, механической обработки и испытаний до впрыска готовых зубчатых колес — мы упрощаем вашу цепочку поставок, сокращаем затраты на связь и сокращаем время выполнения заказа.
Экономическая эффективность : конструкция пресс-формы с несколькими полостями и автоматизированные производственные линии снижают затраты на единицу продукции, а высококачественные материалы и мастерство изготовления продлевают срок службы продукции, снижая долгосрочные затраты на техническое обслуживание.
Глобальное соответствие : наша продукция соответствует стандартам ISO 9001, RoHS и подходит для мировых рынков, включая Европу, Америку и Юго-Восточную Азию.
Полномасштабная поддержка : Наша профессиональная команда инженеров обеспечивает круглосуточную техническую поддержку, от первоначальной консультации по проектированию до послепродажного обслуживания пресс-форм и поставки запасных частей.
