Прецизионная многоместная пресс-форма для литья пластмасс: индивидуальная оснастка для массового производства

I. Обзор продукта: разработан для эффективности и единообразия

• Тип пресс-формы: двухпластинчатая (или трехплитная) многоместная пресс-форма (количество гнезд настраивается: 4–32 гнезда в зависимости от размера компонента).

• Материал: литейная сталь премиум-класса (S136, H13 или 718H) – устойчивая к коррозии, высокая твердость (HRC 48–52) и износостойкая, обеспечивающая длительный срок службы.

• Основные характеристики:

• Прецизионные полости: обработаны с точностью ±0,005 мм, что обеспечивает одинаковые размеры компонентов во всех полостях.

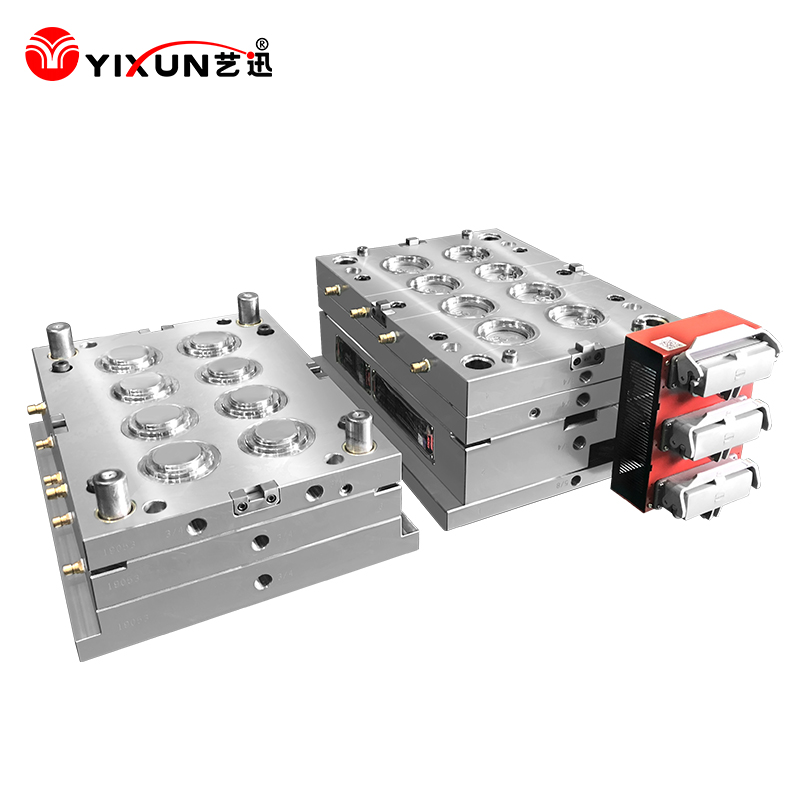

• Механизмы скольжения: Гидравлические/пневматические салазки (встроенные красные компоненты на изображении) для формирования сложных элементов (подрезов, отверстий) без повреждения продукта.

• Система горячеканальных систем (опция): сокращает количество пластиковых отходов и улучшает однородность потока расплава (идеально подходит для крупносерийного производства).

II. Ключевые преимущества нашей литьевой формы

• Высокая эффективность производства: конструкция с несколькими полостями позволяет производить 4–32 компонента за цикл (время цикла: 10–60 с, в зависимости от размера компонента), что снижает производственные затраты на 30–50%.

• Длительный срок службы: пресс-форма из стали с PVD-покрытием (устойчивая к коррозии и истиранию) обеспечивает 1–5 миллионов производственных циклов (в зависимости от материала и сложности компонентов).

• Стабильное качество компонентов: прецизионная обработка и равномерные системы охлаждения устраняют дефекты (метки течи, коробления, вмятины) во всех полостях.

• Настраиваемый дизайн: адаптируется к форме компонентов (от маленьких крышек до крупных автомобильных деталей) и особенностям (резьба, поднутрения, сложная геометрия).

III. Проектирование пресс-форм и процесс производства

1. Проектирование и моделирование

• 3D-моделирование: CAD-проектирование полостей пресс-форм, стержней и направляющих, оптимизированное для геометрии вашего компонента.

• Анализ текучести пресс-формы: имитирует течение расплава пластика, охлаждение и усадку для выявления и устранения потенциальных дефектов (например, воздушных ловушек, неравномерного заполнения) перед производством.

2. Прецизионная обработка

• 5-осевая обработка с ЧПУ: создает поверхности полости/сердцевины с чистотой Ra ≤ 0,01 мкм (критично для гладких пластиковых компонентов).

• Электроэрозионная обработка (электроэрозионная обработка): Формирует микроточные детали (например, тонкие стенки, маленькие отверстия), которых не может достичь станок с ЧПУ.

3. Сборка и тестирование

• Сборка пресс-формы: компоненты (полости, направляющие, выталкивающие штифты) собираются с допуском на выравнивание ±0,01 мм.

• Пробные запуски: 100–500 тестовых впрысков для проверки качества компонентов, корректировки параметров процесса (температуры, давления) и подтверждения работоспособности пресс-формы.

IV. Совместимые материалы и приложения

V. Контроль качества и послепродажное обслуживание

• Проверка качества: каждая форма перед поставкой проходит проверку на КИМ (координатно-измерительной машине), испытание на твердость и проверку на герметичность (для каналов охлаждения).

• Послепродажная поддержка:

• Гарантия 12 месяцев (покрывает производственные дефекты).

• Обучение обслуживанию пресс-форм и техническая поддержка на месте.

• Услуги по ремонту/восстановлению пресс-форм для продления срока службы.

VI. Почему стоит выбрать нашу литьевую форму?

• Профессиональные знания: более 15 лет опыта в разработке индивидуальных литьевых форм, обслуживание более 500 клиентов из упаковочной, автомобильной и медицинской промышленности.

• Точность: производственный процесс, сертифицированный по стандарту ISO 9001, со строгим соблюдением стандартов размеров и качества поверхности.

• Экономическая эффективность: Оптимизированная конструкция полости и выбор материала позволяют сбалансировать стоимость пресс-формы и эффективность производства.
