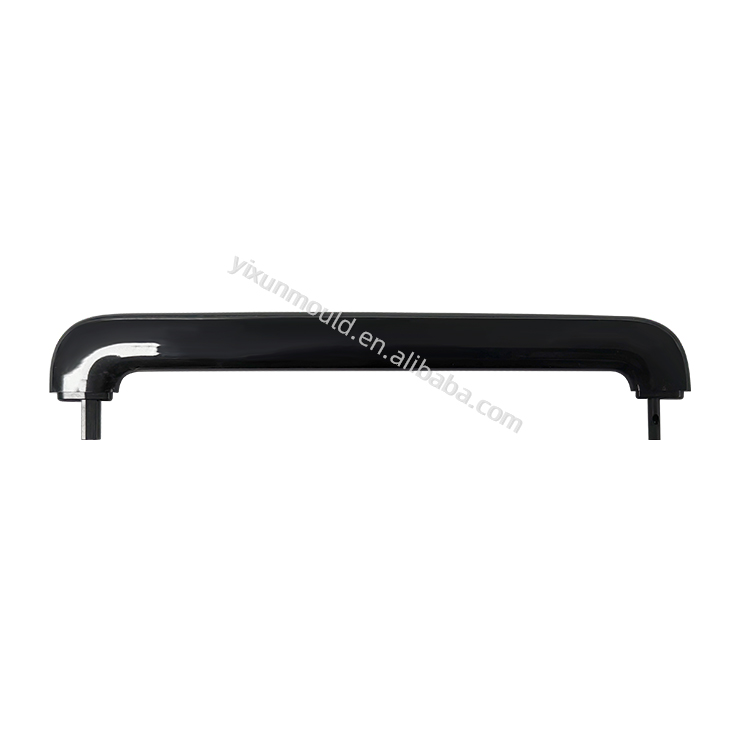

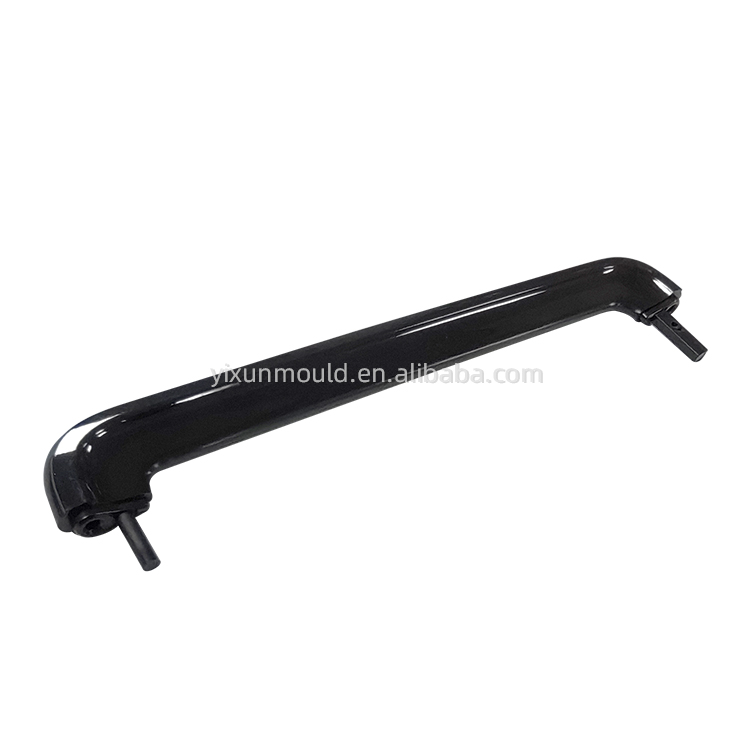

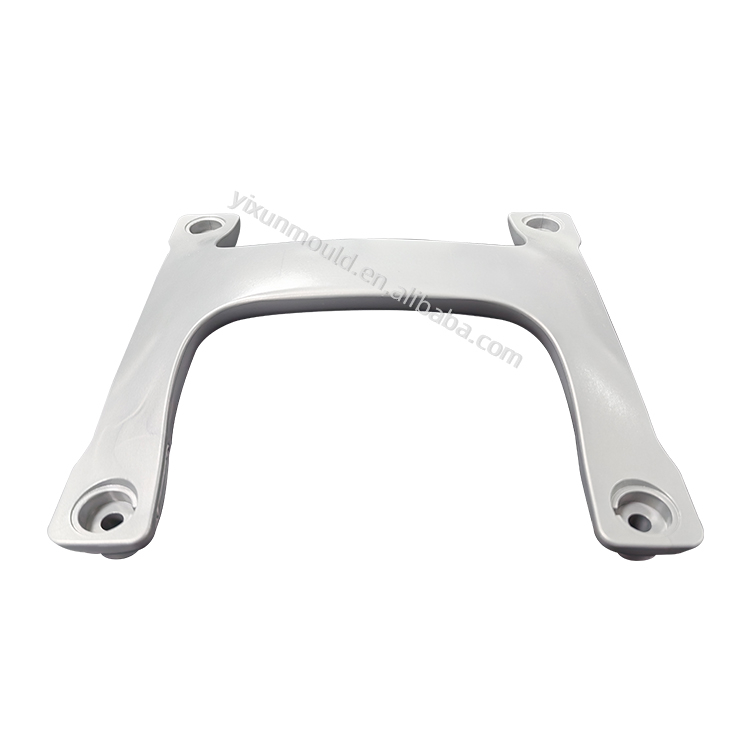

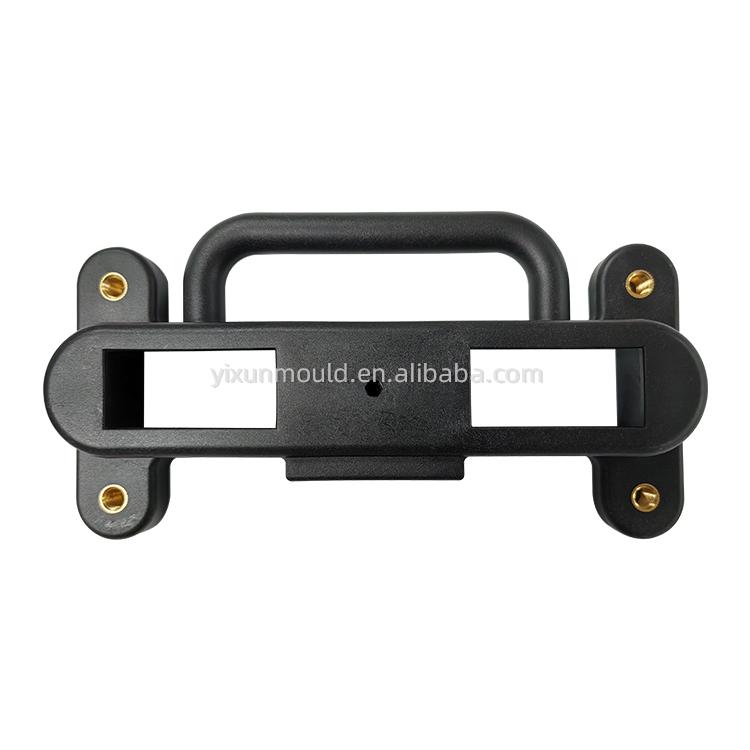

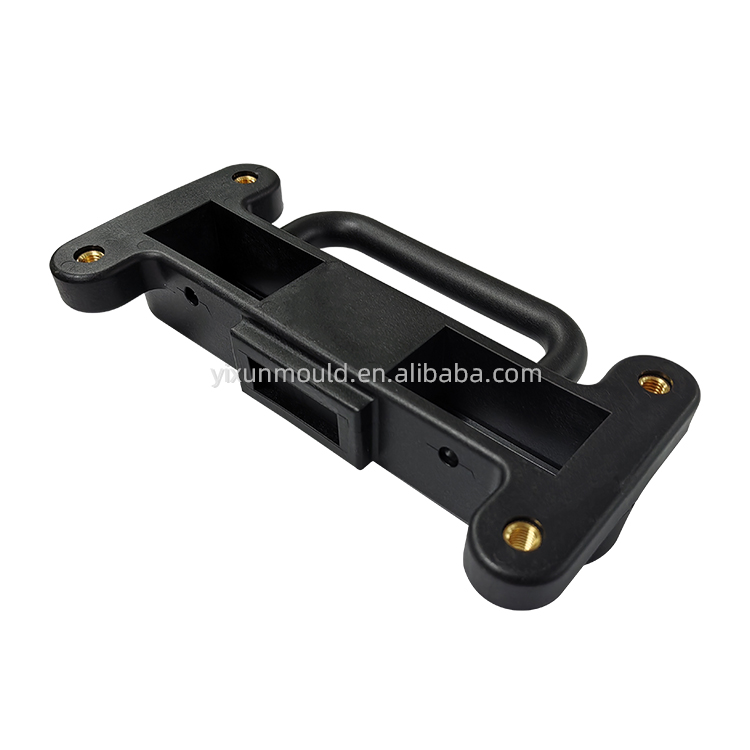

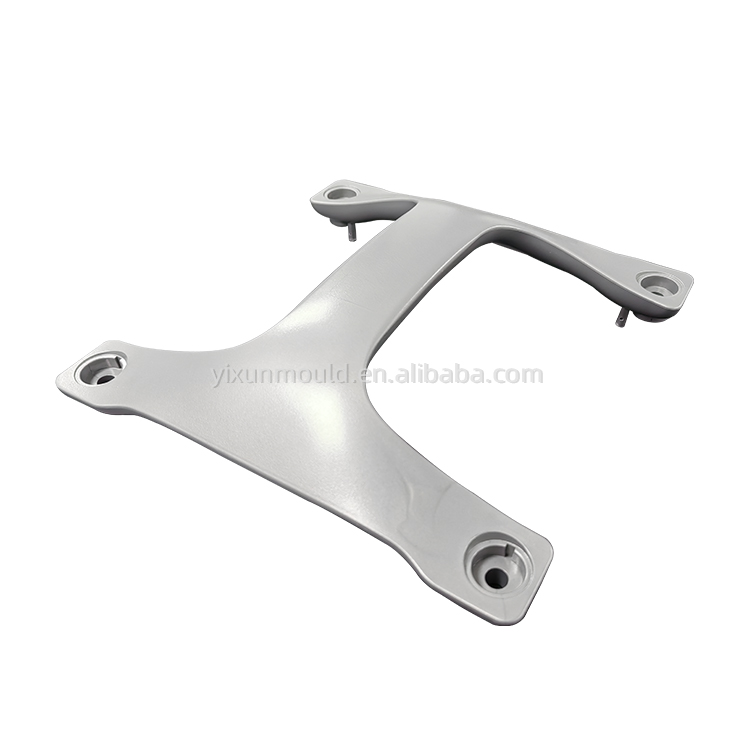

Пластиковая форма высококачественной пластиковой формы с множественной полостью для ABS с помощью ABS, а также PP

Обзор метода газового формования (GAM)

Специализированный процесс литья под давлением, при котором в расплав впрыскивается газообразный азот для создания полых секций, сокращения расхода материала и минимизации следов утопления. Идеально подходит для материалов АБС и ПП в конфигурациях с несколькими полостями.

Пригодность материала для газового формования

Проектирование многоместной газовой пресс-формы

Важные конструктивные особенности

1. Система впрыска газа

• Газовые штифты/сопла: стратегически расположены в каждой полости.

• Газовые каналы: сбалансированное распределение во все полости.

• Последовательное управление: синхронизация подачи газа в индивидуальную полость

• Давление газа: Обычно 100–300 бар.

2. Компоновка с несколькими полостями

• Сбалансированное наполнение: через горячеканальные или холодноканальные системы.

• Расстояние между полостями: достаточное для линий охлаждения и газовых каналов.

• Семейные формы: возможно использование газового вспомогательного оборудования для различных деталей.

• Количество гнезд: обычно 2–32 гнезда (зависит от размера детали)

3. Улучшение системы охлаждения

• Конформное охлаждение: соответствует сложной геометрии детали.

• Перегородки/барботеры: для охлаждения активной зоны.

• Контроль температуры: ±2°C во всех полостях.

Параметры процесса подачи газа

Двухэтапный процесс инъекции

1. Короткая фаза: впрыск 70-95% материала.

2. Фаза впрыска газа: впрыск азота через специальные штифты.

3. Фаза уплотнения газа: газ поддерживает давление во время охлаждения.

4. Выпуск газа: газ выделяется перед открытием формы.

Проект газового канала

• Расположение: самые толстые сечения (ребра, бобышки, ручки).

• Размер: в 2-3 раза толще стены

• Рисунок: следует естественным путям потока.

Технические характеристики конструкции пресс-формы

Высококачественные компоненты

Отделка поверхности

• Поверхности полостей: SPI-B1/B2 (зернистость 600-1200)

• Газовые каналы: гладкая поверхность для предотвращения турбулентности газа.

• Текстурированные области: Доступны на непроницаемых для газа поверхностях.

Преимущества газового формования

Преимущества продукта

1. Снижение веса: экономия материала на 10–40 %.

2. Уменьшение следов вмятин: особенно на ребрах и выступах.

3. Улучшенное качество поверхности: более низкое давление впрыска.

4. Тоннаж нижнего зажима: уменьшен на 30–60 %.

5. Полые секции: для потока жидкости или проходов для проводки.

6. Более высокая жесткость: лучшее соотношение жесткости к весу.

Гибкость дизайна

• Переменная толщина стенки в одной и той же детали

• Большие плоские поверхности без коробления

• Встроенные ручки/захваты без линий сварки.

• Снижение остаточного напряжения

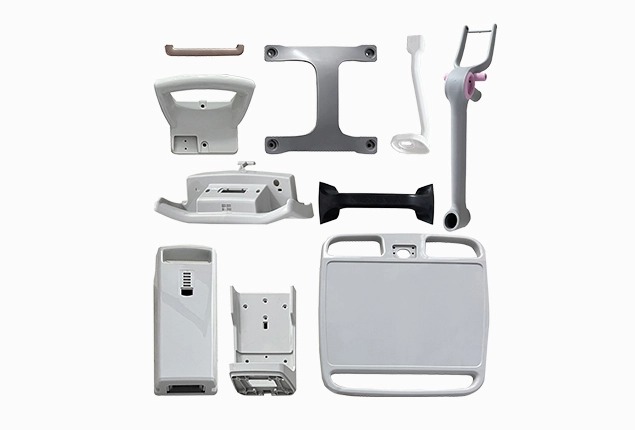

Типичные приложения

Для материала АБС:

• Автомобильная промышленность: дверные панели, ручки, элементы отделки.

• Мебель: корпуса стульев, основания столов, подлокотники.

• Электроника: корпуса принтеров, компьютерные корпуса.

• Товары народного потребления: ручки для инструментов, панели приборов.

Для материала ПП:

• Контейнеры: штабелируемые контейнеры, ящики для хранения.

• Мебель: уличные стулья, легкие столы.

• Промышленность: поддоны, компоненты для погрузочно-разгрузочных работ.

• Для дома: Корзины для белья, органайзеры для хранения вещей.

Требования контроля качества

Тестирование и проверка пресс-форм

1. Испытания по оптимизации процессов

• Определение процента коротких выстрелов

• Оптимизация времени задержки газа

• Профили давления для каждой полости

2. Пункты контроля качества

• Равномерность толщины стенки: ультразвуковое измерение

• Проникновение газового канала: анализ поперечного сечения

• Качество поверхности: проверка вмятин

• Стабильность размеров: проверка КИМ

3. Мониторинг производства

• Датчики давления газа в каждом канале

• Мониторинг давления в полости

• Сбор данных SPC в режиме реального времени

Рекомендации по компоновке с несколькими полостями

Системы направляющих для GAM

• Горячий бегун Предпочтение:

• Индивидуальный контроль температуры

• Сбалансированное заполнение всех полостей

• Отсутствие отходов бегуна (экономия материала)

• Варианты холодного бегуна:

• Трехплитные формы для автоматического дегатирования

• Конструкция коллектора для сбалансированного потока

Балансировка проблем

• Баланс газопроницаемости по полостям

• Равномерность охлаждения для стабильного времени цикла

• Синхронизация выброса для автоматизации

Технические характеристики

Параметры конструкции пресс-формы

• Допуск на усадку: 0,5-0,8% для АБС, 1,5-2,5% для ПП.

• Углы уклона: минимум 1-2° (увеличиваются для текстурированных участков)

• Толщина стенки: 2-6 мм (толще для газовых каналов)

• Газоотвод: зазор 0,01-0,02 мм.

Требования к машине

• Инъекционный блок: возможность точного контроля выстрела

• Газовый вспомогательный блок: Генератор азота/система управления

• Усилие зажима: снижено на 30–50 % по сравнению с обычным формованием.

• Система управления: возможность задержки газа и профилирования давления.

Соображения стоимости

Инвестиции в пресс-формы

• Более высокая первоначальная стоимость: на 20–40 % больше, чем у обычных форм.

• Более быстрая окупаемость инвестиций: за счет экономии материалов и сокращения времени цикла.

• Стоимость одной детали: значительно ниже при больших объемах.

Экономика производства

• Экономия материала: 10-40% на деталь.

• Сокращение времени цикла: на 10–30 % быстрее

• Экономия энергии: более низкие требования к усилию зажима

• Улучшение качества: снижение процента брака.

Рекомендации по выбору

Когда следует выбирать газовое формование:

1. Детали с толстыми секциями или ребрами

2. Компоненты с большой площадью поверхности

3. Приложения, требующие снижения веса

4. Продукты, требующие полых профилей

5. Крупносерийное производство (>50 000 деталей)

Рекомендации по конкретным материалам:

• ABS: отлично подходит для структурных компонентов с хорошей отделкой.

• ПП: идеально подходит для экономичных применений с умеренными структурными требованиями.

Поиск квалифицированного производителя пресс-форм

При выборе производителя пресс-форм для многогнездных пресс-форм с газовым приводом:

1. Проверьте опыт GAM: запросите тематические исследования и образцы

2. Проверьте знания газовых систем: опыт работы с различными технологиями впрыска газа.

3. Оценка возможностей проектирования с несколькими полостями: предыдущие успешные проекты

4. Обзор возможностей моделирования: анализ течения пресс-формы с помощью газовых вспомогательных модулей

5. Проверка систем качества: документация и протоколы испытаний.
