YIXUN mold
3926909090
Материал:
ABS/PA66: Высокая структурная прочность (предел прочности ≥ 70 МПа), ударопрочность и стабильность размеров — подходят для сценариев интеграции несущих нагрузок.
Основные структурные особенности:

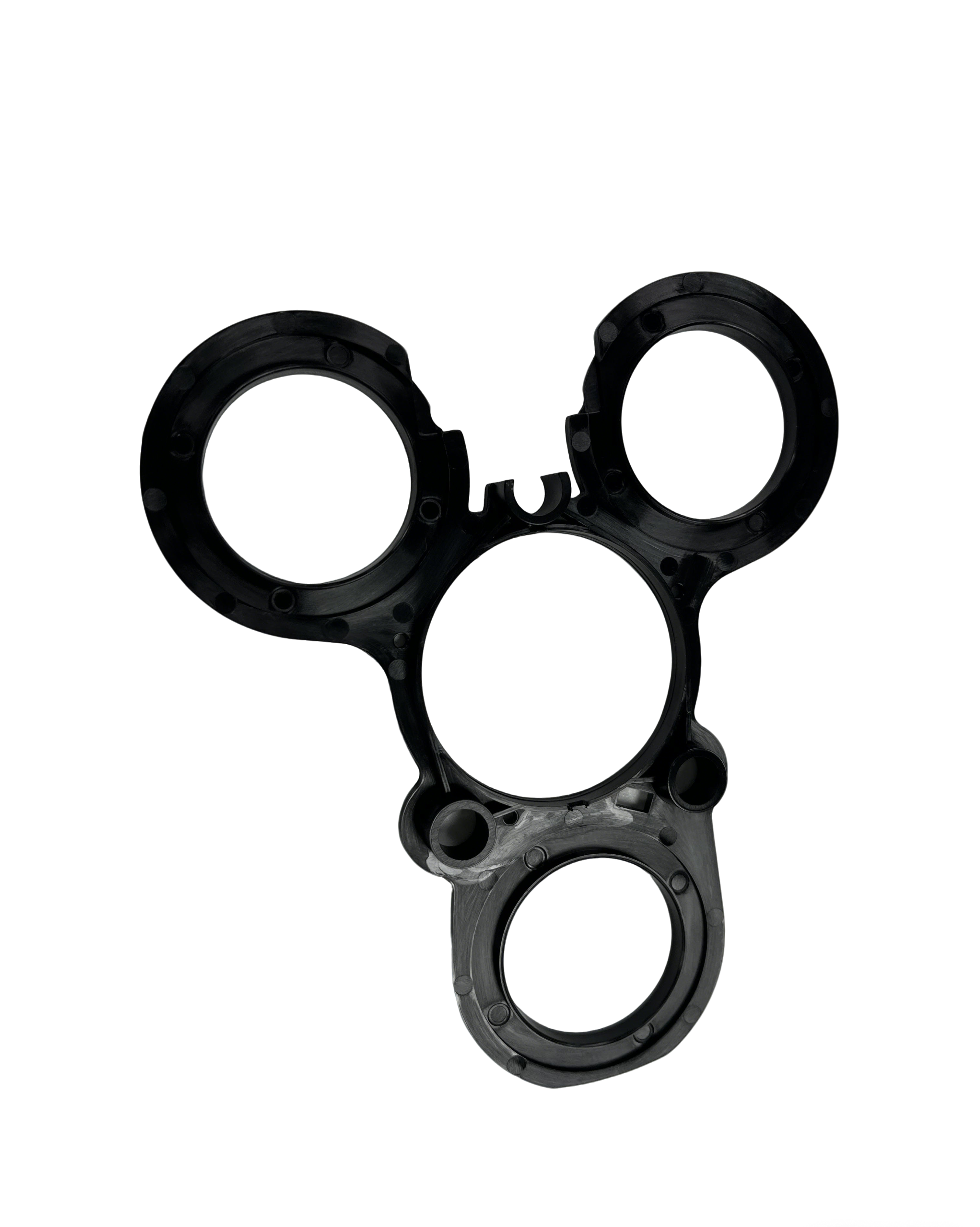

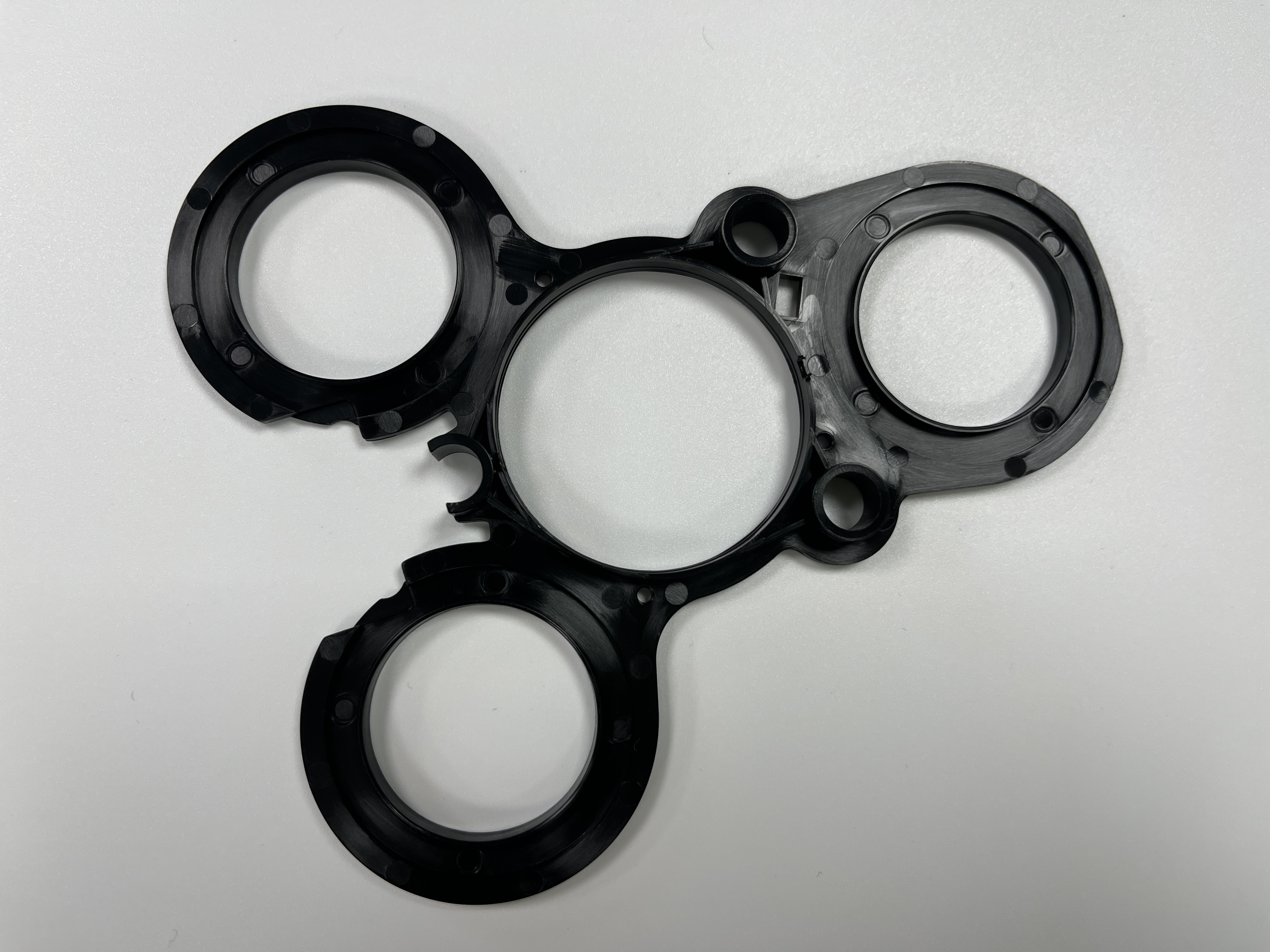

1 большое центральное кольцо + 3 периферийных малых кольца: оптимизировано для размещения компонентов разного размера (например, трубок, датчиков, модулей) с усиленными ребрами соединительных колец для предотвращения деформации при радиальной нагрузке 300 Н.
Расположение выступов: встроенные юстировочные выступы внутри/вокруг каждого кольца обеспечивают точность ±0,1 мм при сопряжении с целевыми компонентами.
Универсальная совместимость: настраиваемые диаметры колец (центральное: 20–50 мм; периферийное: 10–25 мм) в соответствии с конкретными размерами детали.
Контроль размеров колец: 5-осевые полости, обработанные на станке с ЧПУ (допуск ±0,05 мм), обеспечивают одинаковый внутренний и внешний диаметр всех колец, что критически важно для подгонки компонентов.
Обращение с ребрами и подрезами: Механизмы ползуна формируют усиленные ребра и позиционирующие выступы, не повреждая тонкие края кольца во время выброса.
Равномерное охлаждение: конформные каналы охлаждения повторяют контур кольца/ребра, сокращая время цикла на 20 % и исключая коробление интегрированной конструкции.
| Параметр | Спецификация | Назначение |
|---|---|---|
| Расплавлять температуру | 260–280°С | Обеспечивает плавный поток в местах пересечения ребер и колец (без пустот). |
| Температура формы | 80–100°С | Поддерживает стабильность размеров соединенных между собой колец. |
| Давление впрыска | 1000–1200 бар | Заполняет тонкие секции ребер (шириной 1,5–2 мм) для обеспечения структурной целостности. |
| Время охлаждения | 45–55 лет | Полностью отверждает интегрированную структуру, чтобы избежать деформации после формования. |
Централизованная интеграция: объединяет 4 компонента в одном креплении, сокращая время сборки на 40 % по сравнению с индивидуальным расположением.
Высокая жесткость: усиленная конструкция ребер противостоит изгибу и скручиванию даже в условиях высокой вибрации (проверено на вибрацию 5G в течение 24 часов).
Точное выравнивание: допуск на позиционирование кольца ±0,1 мм обеспечивает единообразную подгонку компонентов во всех производственных партиях.
Экономичность: инъекция одной детали заменяет несколько отдельных кронштейнов, сокращает затраты на резку материала и сборку на 30%.
Медицинские устройства: Централизованный держатель для инфузионных трубок, сенсорных модулей или компонентов диагностического оборудования.
Электроника: позиционирующая рамка для многоинтерфейсных разъемов, небольших двигателей или модулей печатной платы.
Промышленные приборы: Монтажная база для датчиков давления, портов жидкостной линии или компонентов привода.
Варианты настройки:
Отрегулируйте размеры колец, количество или положение выступов в соответствии с вашими конкретными компонентами.
Модернизация материалов (например, огнестойкий АБС-пластик для электроники, химически стойкий PA66 для медицинского использования).
Контроль качества:
Точность размеров всех колец и элементов позиционирования проверена на КИМ.
Испытание на ударопрочность (выдерживает падение с высоты 1,5 м без трещин).
Соответствует RoHS (без содержания тяжелых металлов) для электронного и медицинского применения.
