Инъекция пластиковая форма для объектива ABS/PC/PP Cold Runner Hot Runner Maker

Специализация по пресс-формам для линз

Прецизионные формы, разработанные специально для оптических и прозрачных линз, подходящие для материалов АБС, ПК и ПП как с холодноканальными, так и с горячеканальными конфигурациями.

Выбор материала для линз

Требования к пресс-формам для конкретных объективов

Важные конструктивные особенности

1. Высокополированный кариес

• SPI-A1 (зеркальная отделка) или лучше

• Алмазная полировка оптических поверхностей

• Отсутствие дефектов на оптических участках

2. Прецизионная система охлаждения

• Сбалансированное охлаждение для равномерной усадки

• Вставки из бериллиевой меди для критических зон

• Контроль температуры ±1°C

3. Система вентиляции

• Микровентиляция на линиях разъема

• Варианты вакуумной вентиляции для ясности

• Правильное расположение во избежание линий сварки

Выбор системы направляющих для линз

Системы Hot Runner (рекомендуются для большинства применений с линзами):

• Преимущества:

• Отсутствие проблем с холодной пробкой, влияющих на четкость

• Лучший контроль над сдвиговым нагревом

• Снижение потерь давления

• Идеально подходит для форм с несколькими полостями для линз.

• Типы: Клапанные ворота для контроля остатков ворот

Холодноканальные системы:

• Преимущества:

• Более низкая начальная стоимость

• Более простое обслуживание

• Подходит для разработки прототипа

• Соображения: Предпочтительны выступающие ворота, чтобы минимизировать следы от ворот на оптических поверхностях.

Технические характеристики

Требования к оптической поверхности

• Шероховатость поверхности: Ra ≤ 0,012 мкм для оптических областей.

• Полировка: твердое хромирование или никелирование для долговечности.

• Плоскостность: ≤ 0,01 мм по оптической поверхности

• Управление линией разъема: критически важно для предотвращения вспышки

Дизайн ворот для линз

• Местоположение: по возможности, в неоптических зонах.

• Типы:

• Точные ворота (горячий бегун)

• Вкладочные ворота (холодный канал)

• Краевые ворота для линз большего размера

• Остаток ворот: ≤ 0,05 мм для видимых участков.

Система выброса

• Методы:

• Выброс воздуха для деликатных линз

• Выталкиватели лезвий для тонких стенок

• Съемники для круглых линз

• Метки выталкивателя: расположены в неоптических областях.

Возможности производителя пресс-форм

Основная экспертиза

1. Оптическая конструкция пресс-формы

• Опыт работы с требованиями к светопропусканию

• Знание показателей показателя преломления

• Методы минимизации двойного лучепреломления

2. Точное производство

• Обработка на станке с ЧПУ с микронной точностью.

• Возможности электроэрозионной обработки сложной геометрии

• Высокоточное шлифование

3. Опыт полировки

• Специалисты по алмазной полировке

• Возможность сборки в чистой комнате

• Оборудование для измерения поверхности (профилометры)

Гарантия качества

• Инструменты измерения:

• КИМ для точности размеров

• Оптические компараторы

• Приборы для измерения шероховатости поверхности

• Интерферометры для измерения плоскостности

• Протоколы тестирования:

• Анализ текучести пресс-формы для оптимизации наполнения

• Анализ охлаждения для равномерной усадки

• Отчеты о проверке первых изделий

• Проверка производства образца

Промышленные приложения

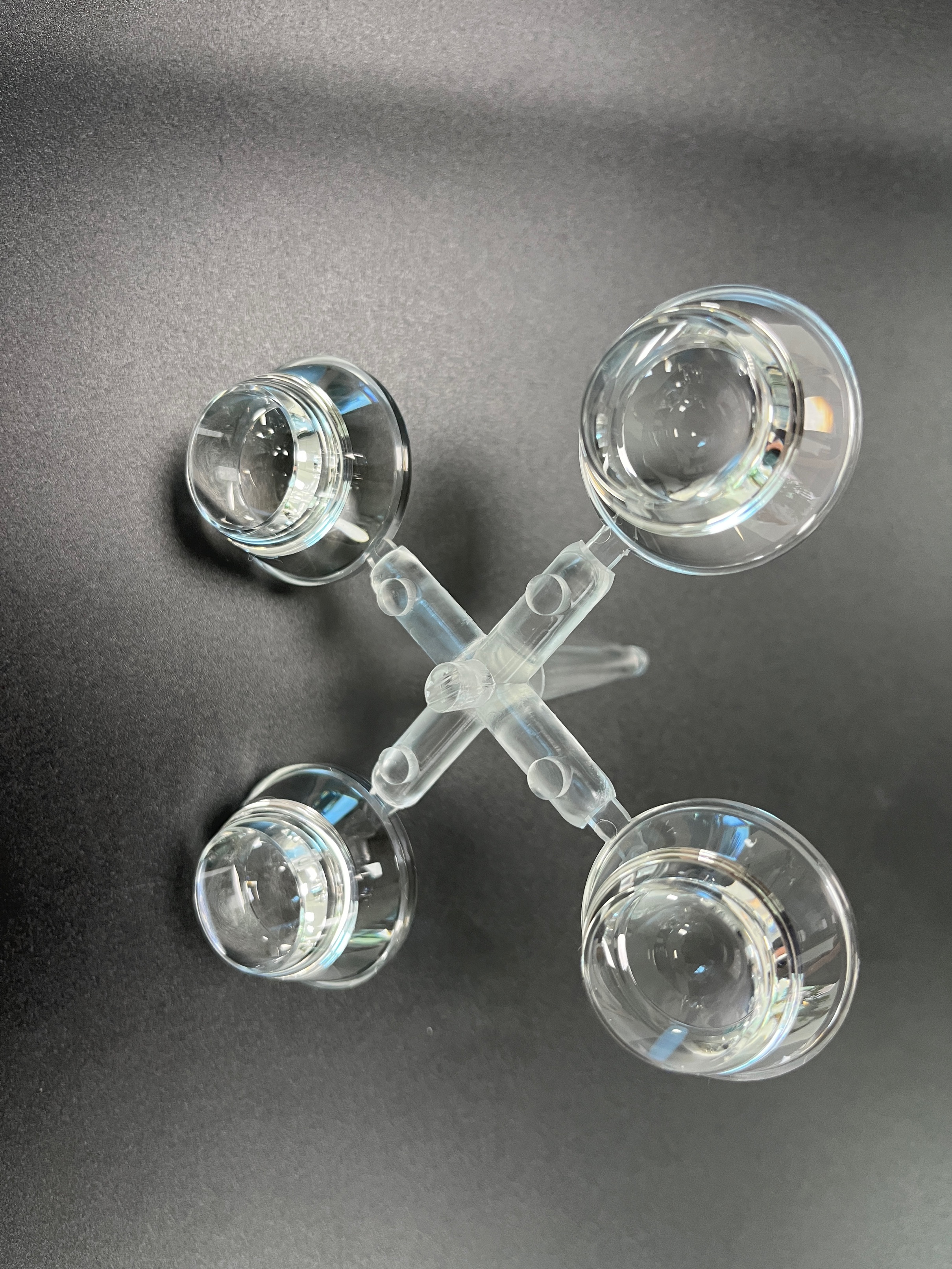

Распространенные линзы

1. Освещение: светодиодные линзы, рассеиватели, отражатели.

2. Автомобильная промышленность: внутреннее освещение, сигнальные линзы.

3. Бытовая электроника: объективы для фотоаппаратов, световоды.

4. Медицинские: приборные окна, световые крышки.

5. Защитное оборудование: очки, защитные щитки.

Рекомендации по обработке для конкретных материалов

Для объективов ПК:

• Сушка: 120°C в течение 3-4 часов.

• Температура плавления: 280-320°C.

• Температура формы: 80-100°C

Для линз ABS:

• Сушка: 80-85°C в течение 2-4 часов.

• Температура плавления: 230-260°C.

• Температура формы: 40-60°C

Для полипропиленовых линз:

• Сушка: опционально (при необходимости 3 часа при 80°C).

• Температура плавления: 200-250°С.

• Температура формы: 40-80°C

Рекомендации по выбору

Для высококачественных оптических линз:

• Материал: ПК (высочайшая прозрачность и долговечность)

• Система бегунов: Горячие бегунки с клапанными затворами.

• Полировка: SPI-A1 или лучше с хромированием.

Для экономически чувствительных приложений:

• Материал: ПП (хорошая прозрачность при более низкой цене).

• Система бегунов: Холодные каналы с язычковыми воротами.

• Польский: Полированный без покрытия

Поиск квалифицированного производителя пресс-форм

При выборе производителя форм для изготовления линз:

1. Запросить образцы предыдущих проектов объективов

2. Проверка возможностей и оборудования для полировки

3. Проверьте опыт работы с вашим конкретным материалом

4. Обзор процедур контроля качества

5. Оцените возможности анализа текучести пресс-формы
