Инструмент для литья под давлением с газом: прецизионная форма для пластмассовых деталей с полой структурой

Пресс-формы для газового литья под давлением (GAIM) — это специализированные инструменты, предназначенные для производства легких, высокопрочных полых пластиковых деталей, которые идеально подходят для автомобильной, электронной и бытовой техники. Наши газовые пресс-формы сочетают в себе усовершенствованную конструкцию газовых каналов, системы контроля давления и прецизионную разработку полостей, что позволяет создавать бездефектные и экономящие материал компоненты.

I. Обзор продукта: новое определение формования полых деталей

• Тип пресс-формы: индивидуальная пресс-форма для литья под давлением с газом (подходит для 1–32 полостей в зависимости от размера детали).

• Основные характеристики:

• Интегрированные газовые каналы: прецизионно просверленные газовые каналы (диаметром 0,5–1,5 мм), которые вводят газообразный азот в расплав пластика, образуя полые структуры.

• Система контроля давления газа: синхронизированное давление газа (5–25 МПа) и контроль времени для обеспечения равномерного выемки без дефектов поверхности.

• Прочная инструментальная сталь: литейная сталь S136/H13 (HRC 48–52) с антикоррозийным покрытием, рассчитанная на 1–3 миллиона производственных циклов.

II. Ключевые преимущества пресс-форм с газовым приводом

• Легкие компоненты: вес детали снижается на 20–40% за счет полых конструкций (снижение затрат на материалы и транспортные расходы).

• Устранение дефектов: Устраняет вмятины, коробление и концентрацию напряжений (обычно встречается в традиционных толстостенных деталях).

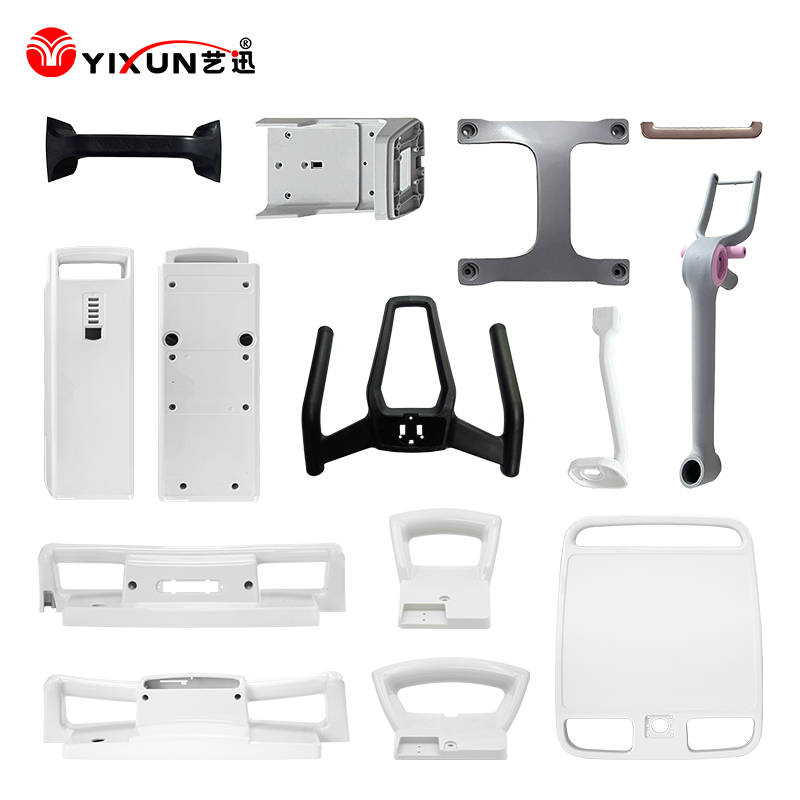

• Высокая структурная прочность: полые профили сохраняют жесткость (например, автомобильные дверные ручки, корпуса электронных устройств), одновременно сокращая расход материала.

• Экономическая эффективность: сокращает расход материала на 15–30 % и сокращает время охлаждения на 20 % (повышает эффективность производства).

III. Проектирование пресс-форм и газовая система

1. Конструкция газового канала

• Расположение каналов: оптимизировано для соответствия толстостенным областям детали (например, ребрам, выступам), чтобы обеспечить плавный поток газа и равномерную выемку.

• Интеграция газовых форсунок: высокоточные газовые форсунки (герметичное уплотнение), которые впрыскивают азот при контролируемом давлении и времени (синхронизировано с циклами впрыска).

2. Камера и система охлаждения

• Допуск на полость: ±0,005 мм для соответствия характеристикам течения расплава с помощью газа и предотвращения неравномерной толщины стенок.

• Конформные каналы охлаждения: каналы, напечатанные на 3D-принтере, которые повторяют контур детали, обеспечивая равномерное охлаждение полых секций (предотвращает деформацию).

IV. Совместимые материалы и приложения

V. Контроль качества и валидация процесса

• Испытание газовой системы: 100% проверка герметичности газовых каналов для обеспечения стабильного контроля давления.

• Проверка пробного запуска: 500–1000 пробных впрысков для оптимизации давления газа, времени и температуры плавления (гарантирует отсутствие дефектов в полых деталях).

• Соответствие: производство сертифицировано по стандарту ISO 9001, имеются сертификаты материалов (COA) на литейную сталь.

VI. Настройка и послепродажное обслуживание

• Индивидуальный дизайн: адаптируйтесь к геометрии вашей детали (толстостенные секции, требования к выемкам) с помощью 3D-моделирования потока пресс-формы.

• Послепродажная поддержка: 12-месячная гарантия, калибровка газовой системы на месте и обучение обслуживанию пресс-форм.
