Иксун
yixunmold

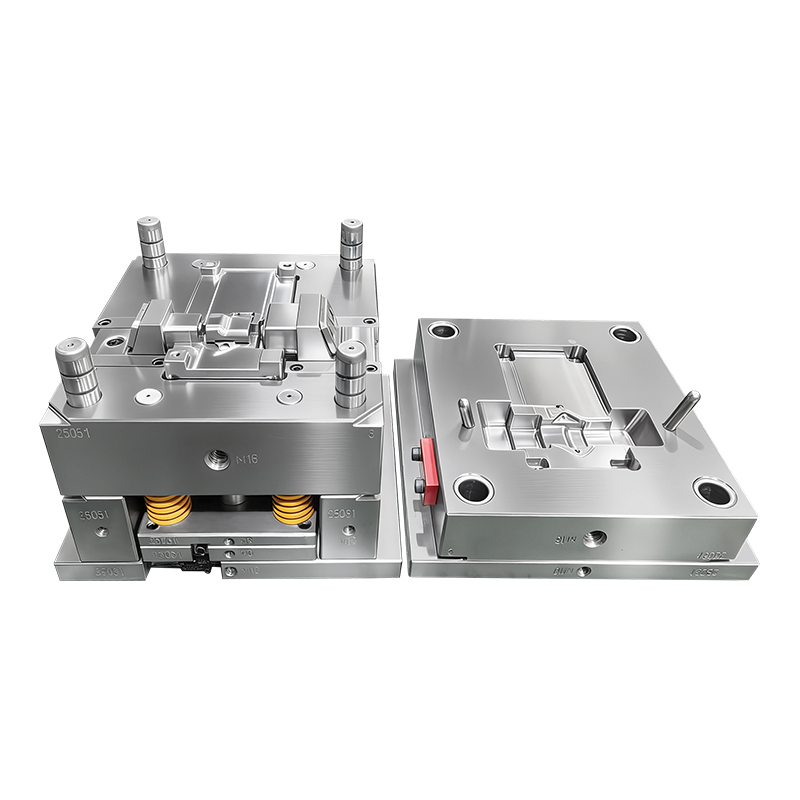

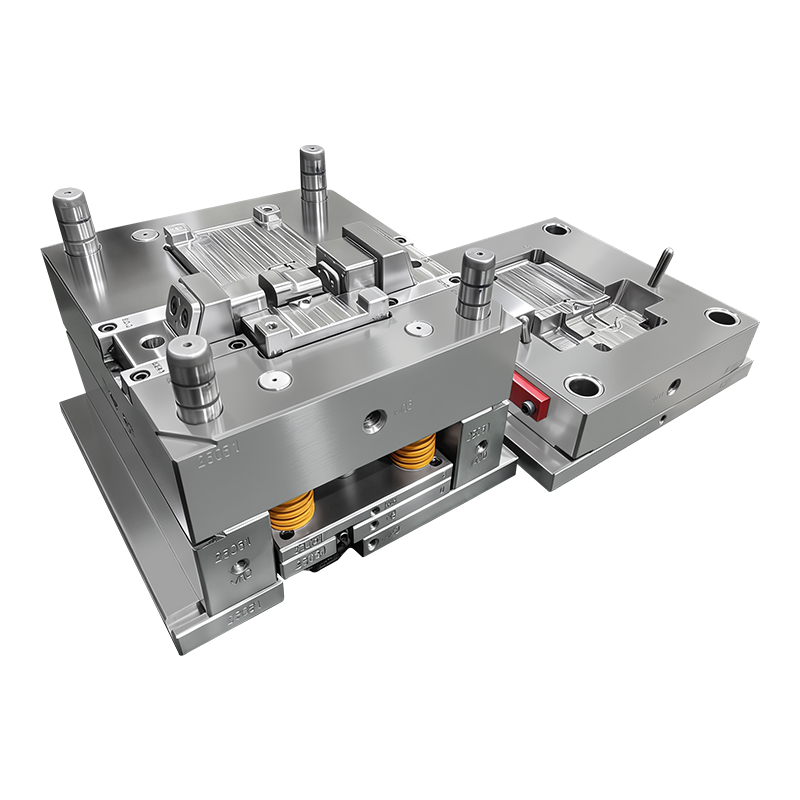

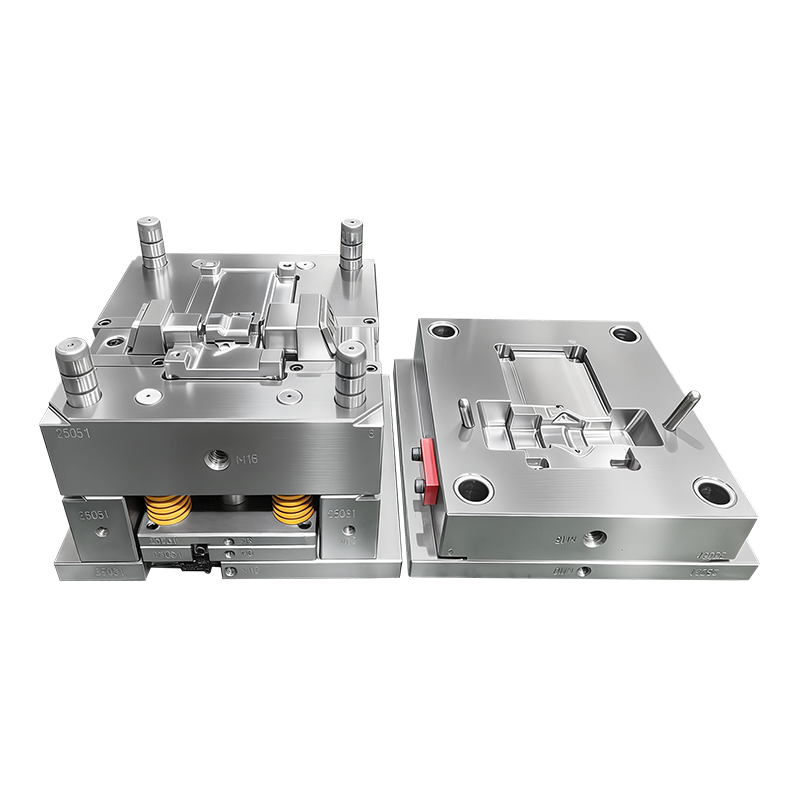

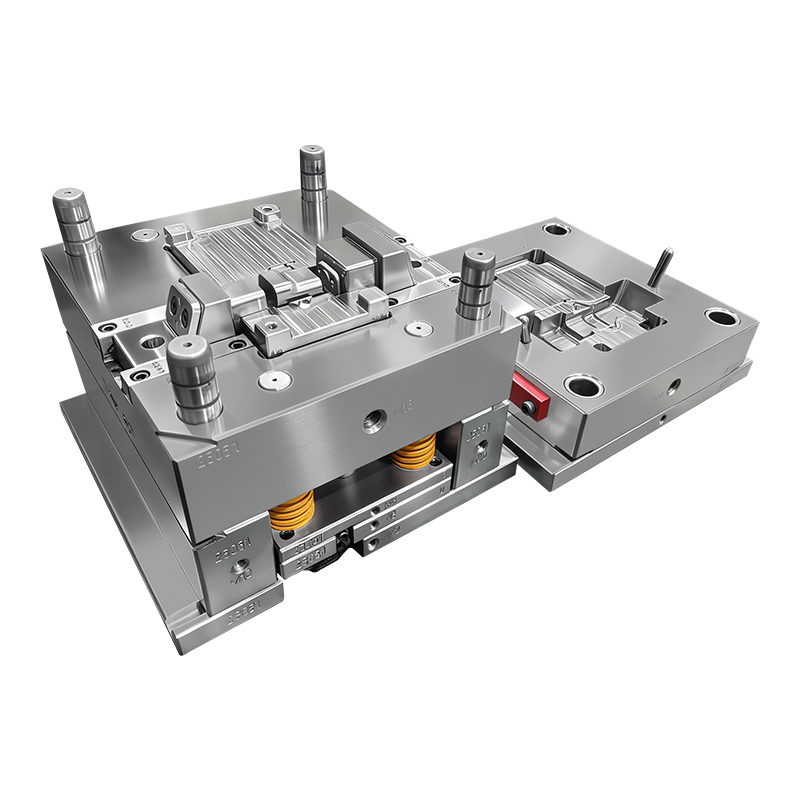

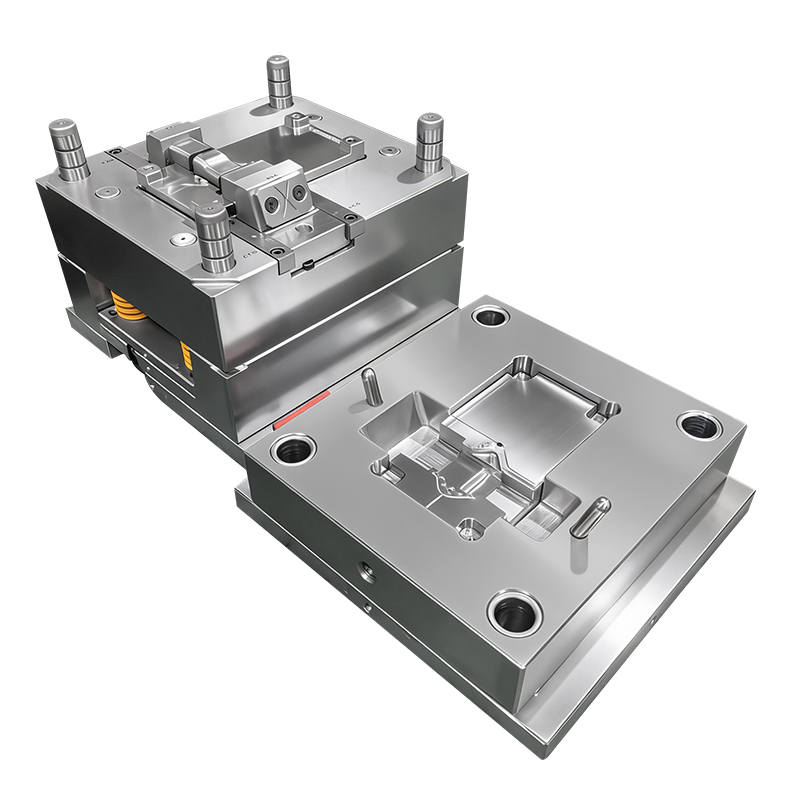

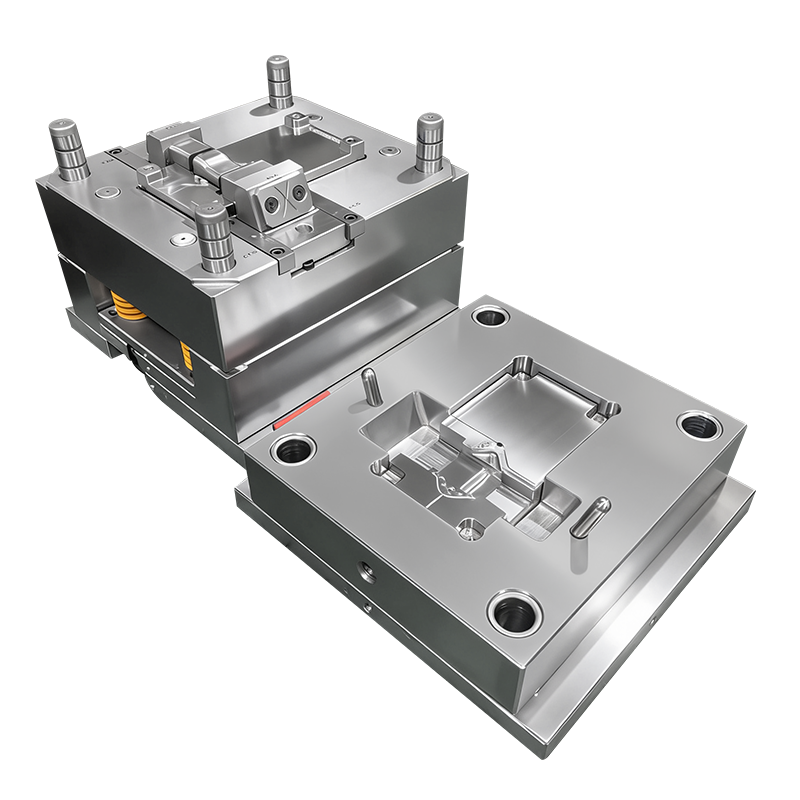

Наша прецизионная многоместная литьевая форма предназначена исключительно для производства высококачественных светоблокирующих силовых разъемов в сочетании с готовыми разъемами, изготовленными из ABS+UV White 9010 – светоблокирующего материала, который соответствует электрическим и оптическим требованиям промышленного класса. Как показано на изображении, в пресс-форме используются усовершенствованные механизмы вытягивания сердечника и прецизионные механизмы извлечения, а готовые силовые разъемы имеют точные контактные поверхности, прочную структурную целостность и отличные светоблокирующие свойства, что делает их идеальными для бытовой электроники, автомобильной электроники и промышленных систем распределения электроэнергии. Мы предоставляем комплексное решение, охватывающее проектирование пресс-форм, производство и впрыскивание готовых силовых разъемов, обеспечивая постоянную точность, высокую эффективность производства и экономию средств для клиентов по всему миру.
| Характеристики | Технические детали | Основные преимущества |
|---|---|---|
| Прецизионные механизмы вытягивания стержня | Боковые направляющие с гидравлическим или механическим приводом для сложных подрезов и контактных поверхностей; синхронизированное управление движением для извлечения из формы без повреждений | Позволяет формовать разъемы сложной формы (гнезда для штырей, запирающие выступы, уплотнительные канавки) без последующей обработки; обеспечивает надежную работу электрических контактов |
| Конструкция пресс-формы с учетом конкретного материала | Оптимизирован для ABS+UV Белый 9010 – светоблокирующий материал; выделенные каналы потока и контуры охлаждения для сохранения светозащитных свойств | Поддерживает постоянную светопроницаемость (<0,1% пропускания видимого света) и устойчивость к ультрафиолетовому излучению на всех производственных циклах; предотвращает деградацию материала и изменение цвета |
| Высокоэффективная конструкция с несколькими полостями | Настраиваемая компоновка полостей от 4 до 16+; сбалансированная система горячих/холодных каналов; стандартизированные поверхности разъема | Удваивает/утроивает объем производства; снижает себестоимость единицы пресс-формы и затраты на производство единицы продукции; идеально подходит для крупносерийного производства силовых разъемов |
| Сверхточное управление контактным интерфейсом | Полость и стержень обработаны с помощью высокоточной проволочной электроэрозионной обработки и ЧПУ; допуски контактных штифтов до ±0,01 мм; компенсация усадки с учетом ABS+UV White 9010 | Обеспечивает идеальное сопряжение с металлическими контактами; гарантирует стабильные электрические характеристики и минимальную силу вставки/извлечения |
| Прочная конструкция пресс-формы | Полость/сердечник: закаленная сталь H13/SKD61 (HRC 52–56); пресс-форма: S50C/P20; зеркально полированные контактные поверхности | Продлевает срок службы пресс-формы до 500 000+ циклов; выдерживает условия высокого давления и высоких температур формования; сохраняет точность при длительных производственных циклах |
| Универсальное решение | Комплексные услуги: анализ DFM, проектирование пресс-форм, прецизионная механическая обработка, испытания пресс-форм, впрыск готовых соединителей и контроль качества. | Упрощает цепочку поставок, сокращает время выполнения заказа и обеспечивает стабильное качество пресс-формы и готовой продукции. |
| Параметр | Характеристики пресс-формы | Спецификации готового силового разъема | Пользовательские опции |
|---|---|---|---|
| Тип плесени | Многоместная литьевая форма для силовых разъемов; стержневая конструкция | Светоблокирующие силовые разъемы из ABS+UV White 9010. | 2K/overmold, вставное формование или пресс-формы для литья под давлением с использованием газа |
| Количество полостей | 4–8 гнезд (стандарт); 16+ полостей (объемная настройка) | Соответствует конфигурации полости формы. | Нестандартное количество гнезд для конкретных объемов производства |
| Материал | Полость/сердечник: H13/SKD61; основание пресс-формы: S50C/P20 | ABS+UV Белый 9010 – Блокировка света | Медицинский АБС-пластик, огнестойкий ПК или специальные материалы, стабилизированные УФ-излучением. |
| Терпимость | ±0,01 мм для контактных интерфейсов; ±0,05 мм для некритических размеров | Допуск контактного контакта: ±0,01 мм; общий размер: ± 0,02 мм | Специальные классы допусков для сверхточных применений |
| Поверхностная отделка | Зеркальная полировка (Ra ≤ 0,2 мкм) контактных поверхностей; матовое покрытие для корпуса | Матовая белая отделка; Светопропускание: <0,1% видимого света | Пользовательские текстуры, лазерная маркировка или подбор цвета. |
| Время цикла | 25–35 секунд (4 гнезда, ABS+UV White 9010) | Соответствует времени цикла пресс-формы | Оптимизировано до 20–25 секунд для больших объемов работы. |
| Сертификаты | ИСО 9001, РоХС | UL 94 V-0, RoHS, REACH | IATF 16949 (автомобильная промышленность), (приложения, контактирующие с пищевыми продуктами) |
Потребительская электроника
Разъемы питания для смартфонов, ноутбуков и планшетов (светоблокировка для предотвращения утечки светодиодного света)
Порты зарядки и разъемы для передачи данных для носимых устройств и устройств умного дома
Адаптеры питания и зарядные устройства (белый корпус, устойчивый к ультрафиолетовому излучению, для использования на открытом воздухе)
Автомобильная электроника
Автомобильные разъемы питания для информационно-развлекательных систем и сенсорных модулей
Разъемы для светодиодного освещения (светоблокировка для предотвращения световых помех)
Компоненты порта зарядки электромобиля (белый корпус, устойчивый к ультрафиолетовому излучению, для наружного использования)
Промышленное распределение электроэнергии
Разъемы промышленной панели управления (светоблокировка для предотвращения помех сигнала)
Разъемы питания для оборудования автоматизации производства
Электрические разъемы для наружной установки (белый корпус, устойчивый к ультрафиолетовому излучению, для суровых условий эксплуатации)
Медицинские устройства
Разъемы питания медицинского оборудования (светоблокировка для предотвращения деградации светочувствительных компонентов)
Разъемы для диагностических устройств (белый корпус, устойчивый к ультрафиолетовому излучению, для стерильных сред)
Проектирование и проектирование пресс-форм
3D-проектирование CAD/CAM с анализом DFM и моделированием потока пресс-формы (CAE) для оптимизации размещения, охлаждения и выброса литников для материала ABS+UV White 9010.
Анализ методом конечных элементов (FEA) для проверки структурной целостности в условиях формования под высоким давлением и предотвращения коробления.
Точная обработка
Высокоскоростное фрезерование с ЧПУ, проволочная электроэрозионная обработка и электроэрозионная обработка для изготовления полостей/стержней и направляющих.
Закалка, отпуск и прецизионное шлифование для достижения жестких допусков и зеркальной поверхности контактных поверхностей.
Инъекционное формование
Машины для литья под давлением с сервоприводом и замкнутым контуром управления для постоянного дозирования материала и давления; бочки с контролируемой температурой для сохранения свойств ABS+UV White 9010.
Автоматизированные системы подачи и выброса минимизируют человеческие ошибки и обеспечивают стабильное качество деталей.
Строгий контроль качества
Контроль размеров: КИМ (координатно-измерительная машина) и оптические сканеры для 100% проверки критических размеров контактных поверхностей.
Проверка материала: тестирование светопропускания, испытание на устойчивость к ультрафиолетовому излучению и проверка согласованности цвета для материала ABS+UV White 9010.
Тестирование производительности: испытание на усилие при вставке/извлечении, испытание на электропроводность и испытание на устойчивость к воздействию окружающей среды (циклическое изменение температуры, воздействие ультрафиолета).
Настройка конструкции разъема: количество контактов, геометрия контактного интерфейса, механизмы блокировки и функции уплотнения, адаптированные к вашей сборке.
Регулировка конфигурации пресс-формы: масштабирование количества гнезд, интеграция системы горячеканальных систем и конструкция, совместимая с автоматизацией (готовность к захвату роботом).
Персонализация материала и отделки: материалы медицинского назначения, огнестойкие или специальные, устойчивые к ультрафиолетовому излучению; подбор цвета, лазерная маркировка и индивидуальные текстуры.
Решения для гибридных разъемов: вставки для металлических контактов/экранов, формование для сборок разъемов из двух материалов и встроенные уплотнительные компоненты.
Специализация разъемов: мы специализируемся исключительно на точном проектировании пресс-форм для разъемов питания и имеем успешный опыт производства высококачественных светоблокирующих разъемов для клиентов по всему миру.
Знание материалов: Глубокое знание свойств материала ABS+UV White 9010 – светоблокирующий обеспечивает оптимальную конструкцию и обработку пресс-формы для сохранения светоблокирующих и устойчивых к ультрафиолетовому излучению свойств.
Экономичное массовое производство: наши многоместные формы и автоматизированные процессы сокращают затраты на единицу продукции на 30–50 % по сравнению с одноместной или ручной сборкой.
Глобальное соответствие: наши формы и соединители соответствуют стандартам UL, RoHS, REACH и IATF 16949 и подходят для внедрения на мировом рынке.
Комплексная поддержка: от первоначальной консультации по проектированию до массового производства и послепродажного обслуживания, мы являемся вашим надежным партнером в производстве точных разъемов питания.
