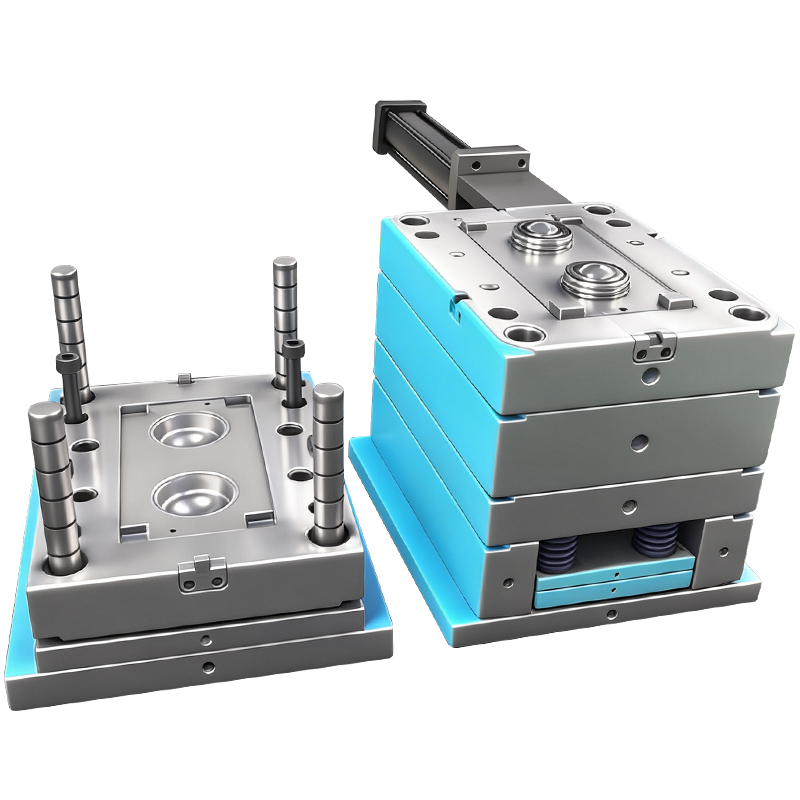

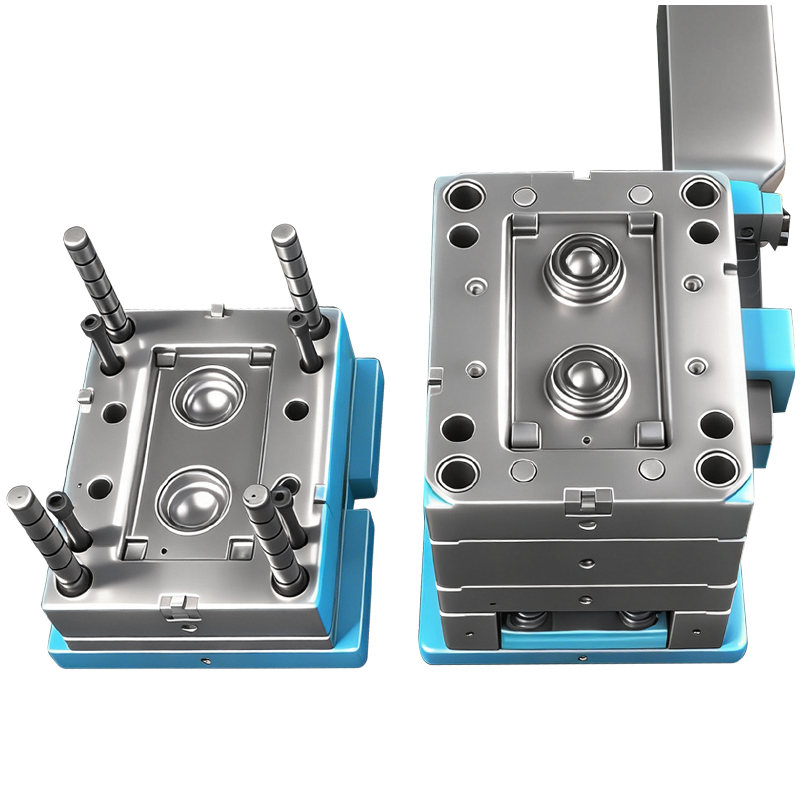

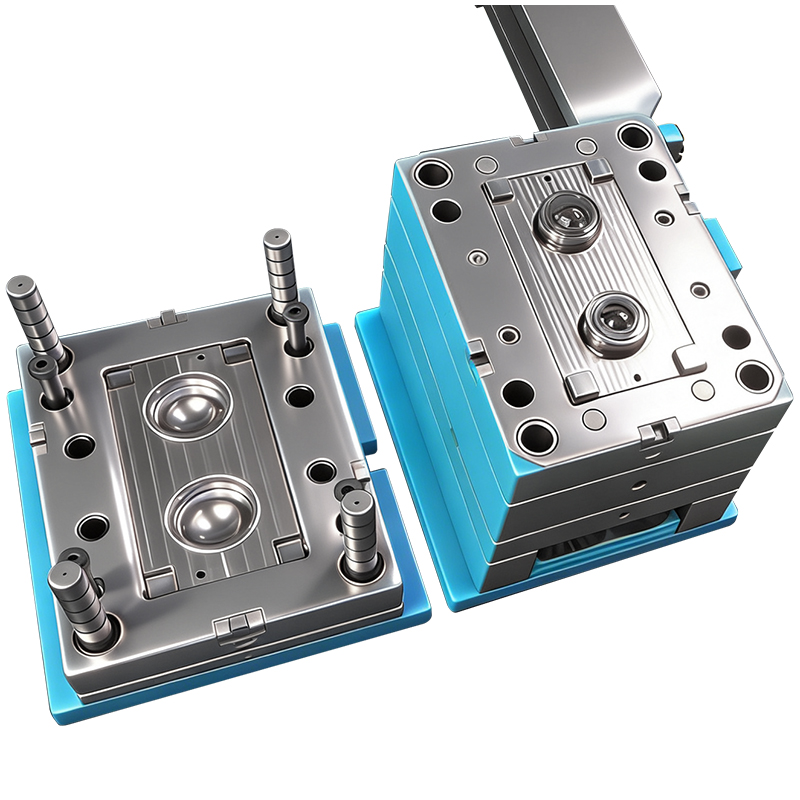

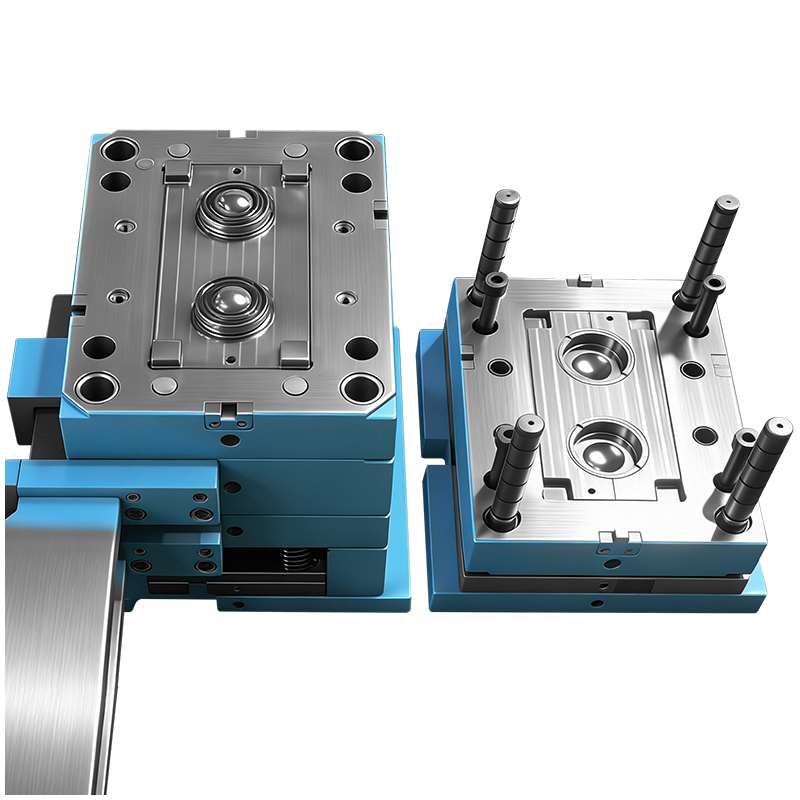

Высокоточная изготовленная на заказ 2 полости ПК с УФ-защитой для литья под давлением линз светодиодного прожектора

Эта высокоточная индивидуальная литьевая форма специально разработана для изготовления оптических линз для уличных прожекторов из поликарбоната (ПК), стабилизированного УФ-излучением. Изготовленная в виде литниковой формы с 2 полостями и 3 пластинами из стали для горячей обработки 1.2344, полость и сердечник подвергаются профессиональной оптической полировке для достижения безупречной прозрачности поверхностей. Пресс-форма оптимизирована для устранения распространенных дефектов прозрачных деталей ПК, обеспечивая стабильные оптические характеристики, высокий коэффициент пропускания света и долговременную устойчивость к атмосферным воздействиям для линз светодиодного освещения для наружного освещения.

Характеристики пресс-формы

Ключевые преимущества

✅ Сталь 1.2344 с оптической полировкой. Сталь для горячей обработки 1.2344 (эквивалент H13), закаленная до HRC48-52, обеспечивает превосходную износостойкость и термическую стабильность. Обе стороны формы подвергаются тонкой оптической полировке, что придает зеркальную гладкость прозрачным линзам ПК, позволяет избежать царапин, апельсиновой корки и рассеяния света, а также обеспечивает высокую светопроницаемость. Он поддерживает длительное непрерывное массовое производство с минимальным обслуживанием.

✅ Конструкция ворот с 3-мя пластинами для оптических поверхностей. Затвор с пин-точкой оставляет минимальные следы и автоматически отделяется от линзы во время выброса без ручной обрезки. Он предотвращает царапины и повреждения критической оптической изогнутой поверхности, сохраняя первоначальный эффект фокусировки света линзы прожектора.

✅ Пресс-форма, оптимизированная для УФ-стойкости. Прозрачный ПК. Прозрачный ПК, смешанный с УФ-добавками, склонен к образованию серебряных полос, пузырей, следов ожогов и внутренних напряжений. Мы оптимизируем путь потока формы, вентиляционные щели и баланс охлаждения, чтобы подавить эти дефекты формования, уменьшить остаточное напряжение и предотвратить пожелтение и деформацию линз при длительном воздействии ультрафиолета на открытом воздухе.

✅ Сверхточный размерный и оптический контроль. Мы оставляем за собой коэффициент усадки 0,5%, соответствующий материалу ПК. Высокоточная обработка с ЧПУ и электроэрозионная обработка строго контролируют изогнутый оптический профиль, обеспечивая стабильное распределение света и постоянную фокусировку каждой отлитой линзы.

✅ Равномерная система охлаждения для снижения остаточного напряжения Хорошо спроектированные каналы охлаждения поддерживают стабильную и равномерную температуру формы, сокращают время цикла формования и значительно снижают внутреннее остаточное напряжение, эффективно предотвращая коробление, двойное лучепреломление и оптическое искажение прозрачных поликарбонатных линз.

Наш полный сервис по изготовлению индивидуальных пресс-форм

Мы предоставляем комплексное решение для пресс-форм, включающее анализ DFM, моделирование течения пресс-формы, оптическую полировку, изготовление пресс-форм, испытания пресс-форм, проверку образцов и послепродажное обслуживание пресс-форм. Перед отправкой пресс-формы мы проводим строгий контроль качества оптической поверхности и допусков по размерам, чтобы гарантировать стабильное массовое производство для клиентов светодиодного освещения.

Диапазон приложений

Изготовленные на заказ формы для литья под давлением оптических линз для наружных прожекторов, ландшафтных фонарей, прожекторов, точечных светильников и всех видов прозрачных оптических компонентов светодиодных светильников, подходящих для проектов наружного освещения, устойчивых к атмосферным воздействиям.

Часто задаваемые вопросы

В1: Почему для этой формы линзы для ПК требуется оптическая полировка? A1: Текстура поверхности формы напрямую воспроизводится на прозрачной линзе ПК. Оптическая полировка удаляет микроцарапины и дефекты поверхности, обеспечивая высокую светопроницаемость и равномерную светоотдачу готовых линз.

В2: Какие трудности с формованием возникают у прозрачного ПК, устойчивого к ультрафиолетовому излучению? A2: УФ-добавки и прозрачный ПК легко оставляют следы газа, серебряные линии и внутренние напряжения. Наша оптимизированная конструкция вентиляции и охлаждения решает эти проблемы и защищает линзы от старения и пожелтения под воздействием ультрафиолета.

В3: Можете ли вы изготовить формы по оптическим 3D-чертежам клиента? А3: Да. Мы принимаем разработку индивидуальных форм на основе ваших 2D/3D оптических чертежей или физических образцов. DFM и моделирование течения пресс-формы будут реализованы на ранней стадии для оценки риска заполнения и оптических характеристик.
