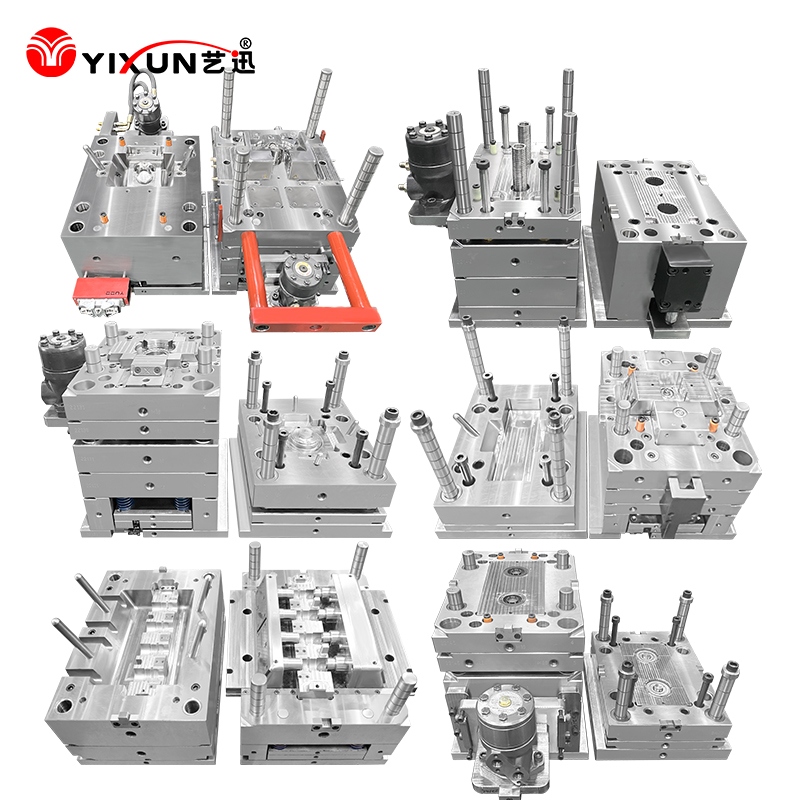

Ключевые аспекты проектирования пресс-форм для медицинских ручек, отлитых под давлением
Сталь пресс-формы: используйте коррозионностойкую сталь высокой твердости (например, S136, H13), чтобы выдержать повторную стерилизацию (EtO/гамма) и предотвратить загрязнение материала. Низкое содержание углерода в S136 гарантирует отсутствие выщелачивания металла в пластик, что имеет решающее значение для биосовместимости.
Обработка поверхности: полости с зеркальной полировкой (Ra ≤ 0,02 мкм) устраняют микронеровности, которые задерживают бактерии. Для ручек с формованием из ТПЭ (мягкая ручка + жесткое основание) форма должна включать в себя систему литников из двух материалов для надежного соединения двух материалов.
Оптимизация потока материала: Для ПП (низкая вязкость расплава) спроектируйте широкие и короткие направляющие для снижения напряжения сдвига — это предотвращает деградацию материала и сохраняет биосовместимость.
Эргономичная геометрия полости:
Сопоставьте полость формы с размерами руки в 95-м процентиле (согласно ISO 11226), чтобы обеспечить удобный и неутомительный захват.
Добавьте в форму закругленные края (радиус ≥ 1 мм), чтобы исключить острые углы — это предотвращает раздражение кожи и скопление бактерий (нет щелей для загрязнений).
Усиленные ребра и несущие зоны:
Добавьте встроенные в форму ребра (толщина 0,5–0,8×толщина стенки ручки) в критические области (например, там, где ручка крепится к инструментам). Это повышает прочность конструкции без увеличения веса (для портативности ручки обычно весят 20–50 г).
Используйте анализ методом конечных элементов (FEA) для проверки размещения ребер, чтобы убедиться, что ручка выдерживает силу более 50 Н (типичная клиническая эксплуатационная нагрузка) без деформации.
Бесшовное цельное формование:
Избегайте сборок, состоящих из нескольких частей (например, склеенных ручек), отливая ручку как единое целое. Пресс-форма должна объединять все функции (ручку, крепежные зажимы, вентиляционные отверстия) в одном цикле, чтобы исключить зазоры, в которых могут скапливаться бактерии.
Точность вентиляционного отверстия:
Для ручек с вентиляционными прорезями (для уменьшения веса/напряжения) в форме используются скользящие механизмы для формирования этих элементов. Обеспечьте ширину прорези (≥2 мм) и закругленные края для облегчения очистки (в соответствии с рекомендациями по стерилизации AAMI ST79).
Никаких подрезов (там, где это возможно):
Минимизируйте подрезы (которые требуют сложных направляющих формы), чтобы упростить очистку. Если необходимы подрезы (например, для зажимов инструментов), спроектируйте самовыдвижные направляющие, которые не оставляют остаточного пластика.
Стратегия ворот:
Используйте краевые затворы (размещенные в местах, где нет захвата), чтобы избежать видимых следов затвора на контактных поверхностях ручки. Для больших ручек используйте несколько заслонок (сбалансированный поток), чтобы избежать линий сварных швов (которые снижают прочность конструкции).
Для ручек с формованным ТПЭ используйте последовательный клапан, чтобы сначала впрыскивать жесткое основание, а затем рукоятку из ТПЭ — это обеспечивает прочное соединение между материалами.
Единые системы охлаждения:
Внедрите конформные каналы охлаждения (напечатанные на 3D-принтере, повторяющие изогнутую форму ручки) для поддержания однородности температуры формы (±2°C). Это предотвращает коробление (обычное для ручек из полипропилена) и обеспечивает постоянную толщину стенок (±0,05 мм).
Увеличьте время охлаждения (25–35 с) для более толстых участков ручки (например, в зонах захвата), чтобы устранить внутреннее напряжение — это предотвращает растрескивание после повторной стерилизации.
Контроль допуска:
Соблюдайте допуски на размеры ±0,05 мм для элементов крепления (например, зажимов, резьбовых отверстий), чтобы обеспечить совместимость со стандартными медицинскими инструментами (согласно ISO 80601).
Используйте датчики полости в форме для обнаружения недостаточного заполнения или вспышки в режиме реального времени — это снижает процент брака и гарантирует, что каждая ручка соответствует спецификациям.
Проверка пресс-формы:
Проведите испытания пресс-формы в течение 10 000 циклов, чтобы убедиться в долговечности (отсутствие износа полостей) и целостности детали. После испытания проверьте ручки с помощью КИМ (координатно-измерительной машины), чтобы убедиться, что все размеры соответствуют проектам САПР.
