Корпуса электронных датчиков требуют сбалансированного сочетания оптической прозрачности, структурной прочности и точного соответствия размеров. Сегодня мы представляем наш завершенный проект литьевой формы для BA Alpha Box, прозрачного корпуса MABS, состоящего из трех частей, широко используемого для компактных электронных модулей и сборок датчиков.

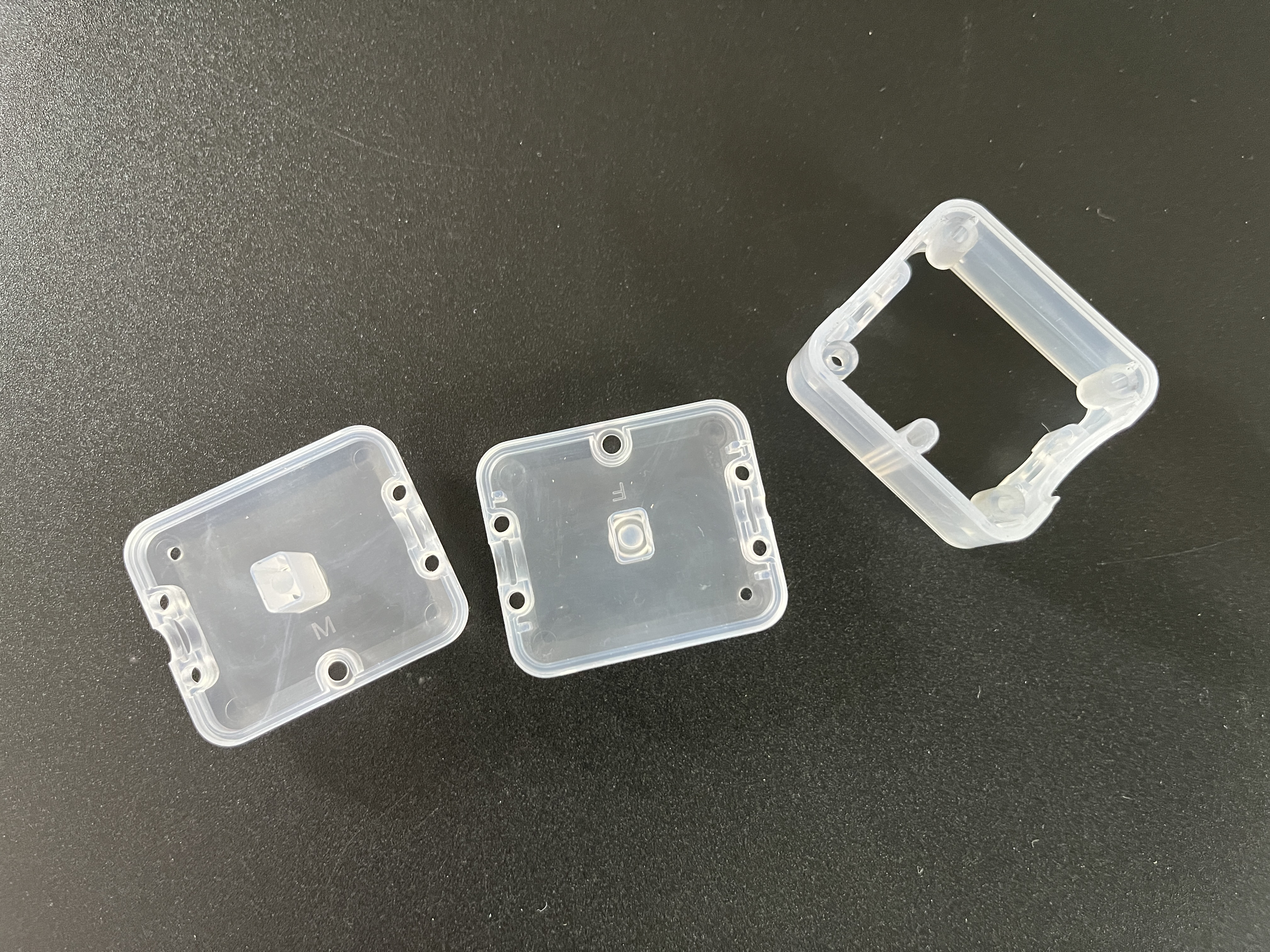

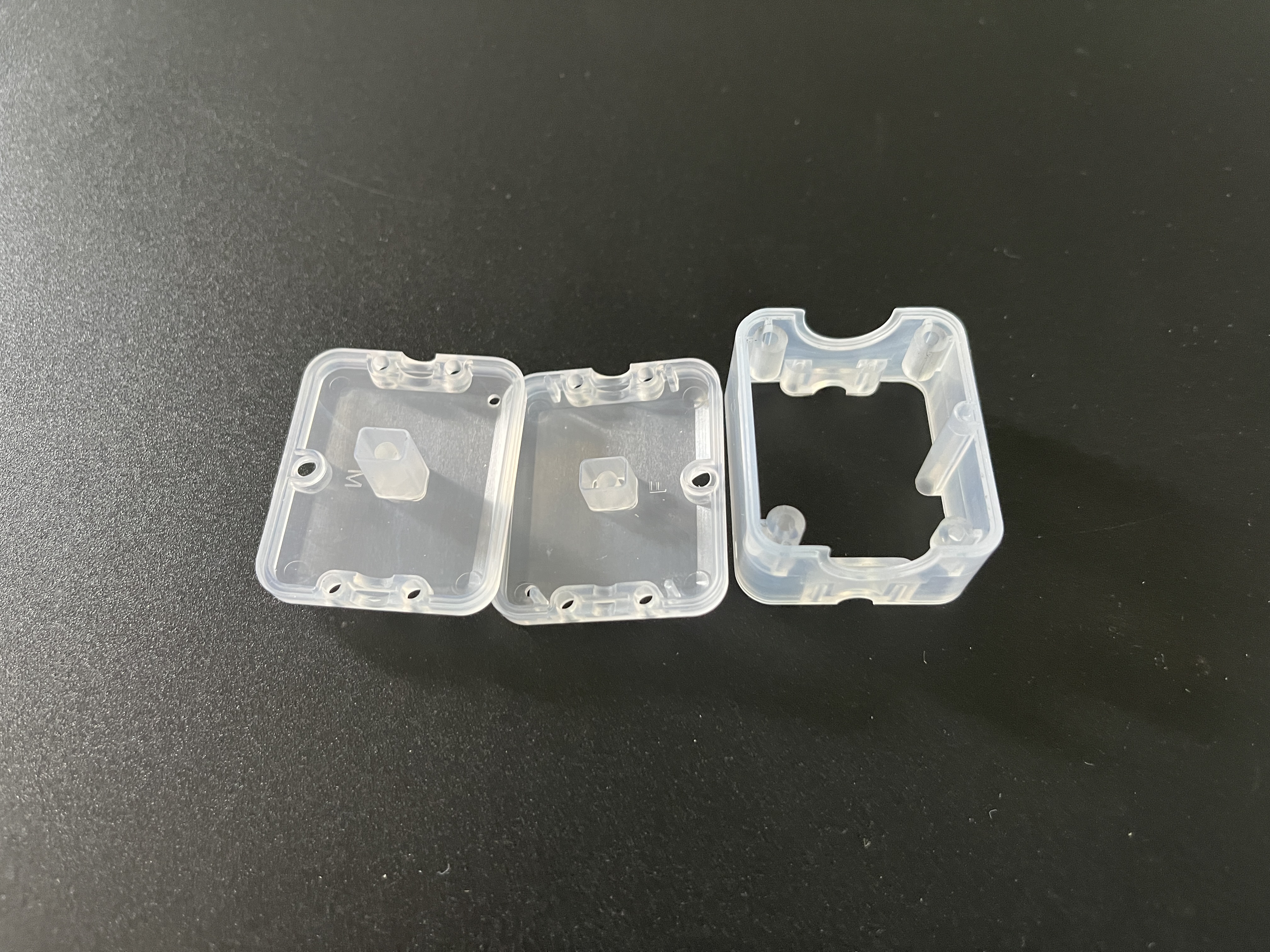

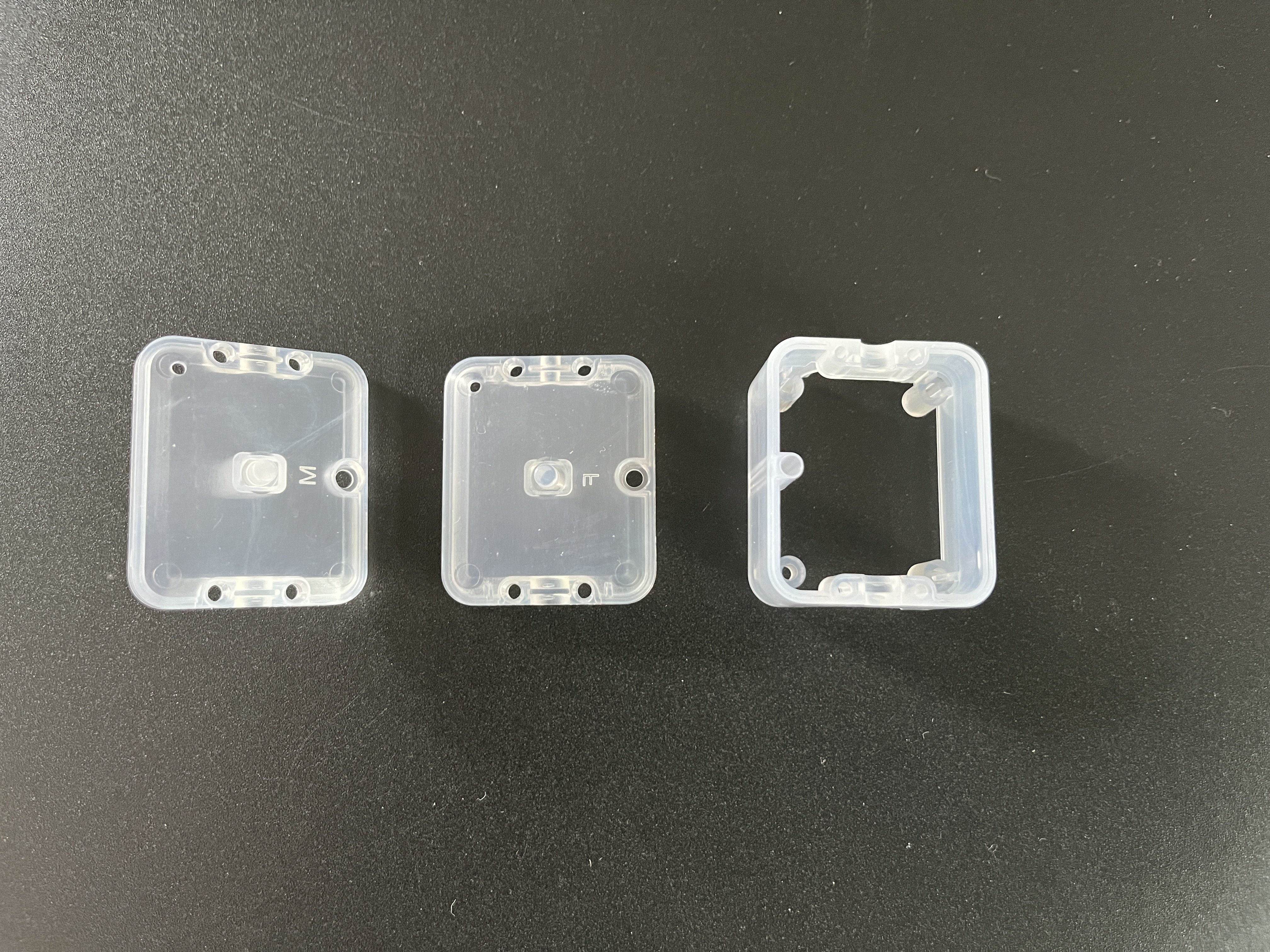

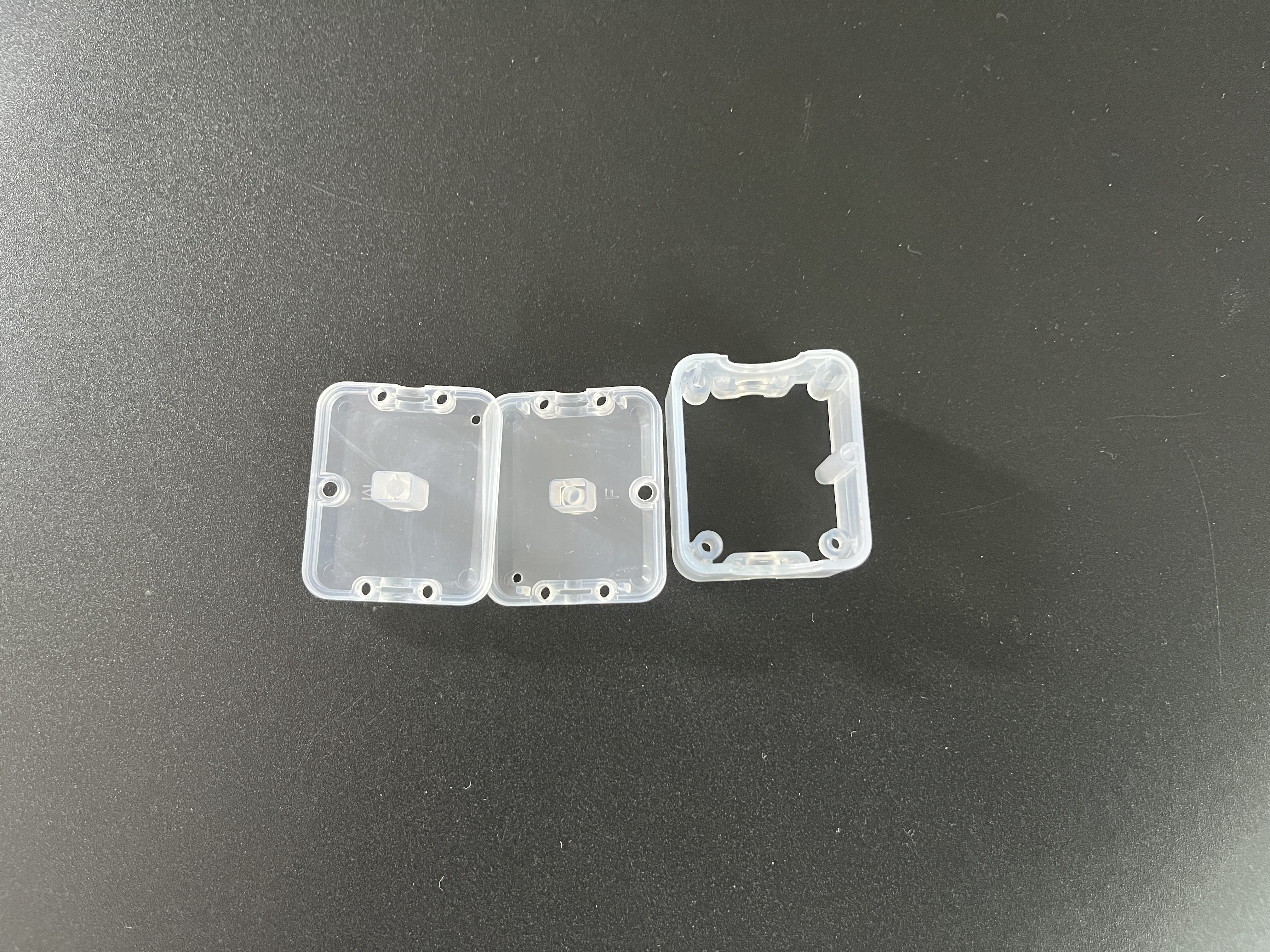

BA Alpha Box состоит из трех отдельных компонентов: верхней крышки, средней крышки и нижней рамы. Все детали сконструированы таким образом, чтобы соединяться друг с другом, образуя целостный защитный корпус для внутренних плат. Прозрачный материал позволяет инженерам визуально проверять компоненты, не разбирая устройство, что является решающим преимуществом для датчиков и низковольтных электронных устройств.
В качестве производственного материала для этого проекта мы выбрали MABS. Модифицированный АБС-пластик обеспечивает отличное светопропускание, сохраняя при этом более высокую ударопрочность, чем стандартный прозрачный АБС-пластик. Коэффициент усадки материала установлен на уровне 0,5%, что мы полностью учли при проектировании формы, чтобы избежать коробления, неравномерных зазоров и ошибок сборки после формования.
Технические характеристики пресс-формы
-
Компоновка с несколькими полостями
Мы приняли схему с несколькими полостями 2+1+1+1+1+1, позволяющую одновременно формовать все 3 компонента корпуса в одном производственном цикле. Такая компоновка оптимизирует эффективность цикла и уравновешивает соотношение производительности при сборке.
-
Подводные ворота (дополнительные ворота) / Конструкция с большим литником
В форме используются большие литники для подводных лодок. Ворота автоматически отделяются от готовых деталей во время выброса, оставляя на прозрачной поверхности минимальные видимые следы. Это исключает необходимость ручной обрезки ворот и сохраняет глянцевый внешний вид изделий из прозрачного пластика.
-
Стратегический выбор стали для пресс-форм
Полость стальная (передняя форма): NAK80
NAK80 обладает превосходной полируемостью, что позволяет нам добиться зеркального блеска, необходимого для прозрачных MABS, чтобы уменьшить матовость и улучшить светопропускание.
Сталь сердцевины (задняя форма): предварительно закаленная сталь HRC 37–43.
Невидимый внутренний сердечник изготовлен из экономичной предварительно закаленной стали, что соответствует структурным требованиям и позволяет контролировать общие инвестиции в пресс-форму.
Стандарт полной полировки пресс-формы
Поверхности как полости, так и сердцевины подвергаются профессиональной полировке. Правильная обработка поверхности помогает избежать следов растекания, помутнений и видимых дефектов формования, характерных для прозрачных пластиковых деталей.
Проблемы и решения формования
Прозрачный MABS чувствителен к влаге и нестабильным параметрам инъекции. Чтобы предотвратить появление серебряных полос, пузырьков воздуха и линий потока:
Строгая процедура сушки сырья перед производством.
Контролируемая температура пресс-формы от 60 ℃ до 80 ℃.
Оптимизированная скорость впрыска и давление выдержки для стабилизации потока расплава.
Применение и настройка
Этот прозрачный корпус предназначен для небольших датчиков, модулей Bluetooth и компактных электронных блоков. Мы предоставляем полностью индивидуальные услуги по изготовлению литьевых форм: нестандартные размеры, варианты материалов (ПК, ПММА, MABS), текстура поверхности, тип литника и расположение нескольких полостей в соответствии с чертежами или образцами клиента.
Если вы ищете надежного производителя литьевых форм для прозрачных пластиковых корпусов для электронных устройств, свяжитесь с нами для получения предложения по пресс-формам и технической поддержки.
