23048
YIXUN mold
8480419090

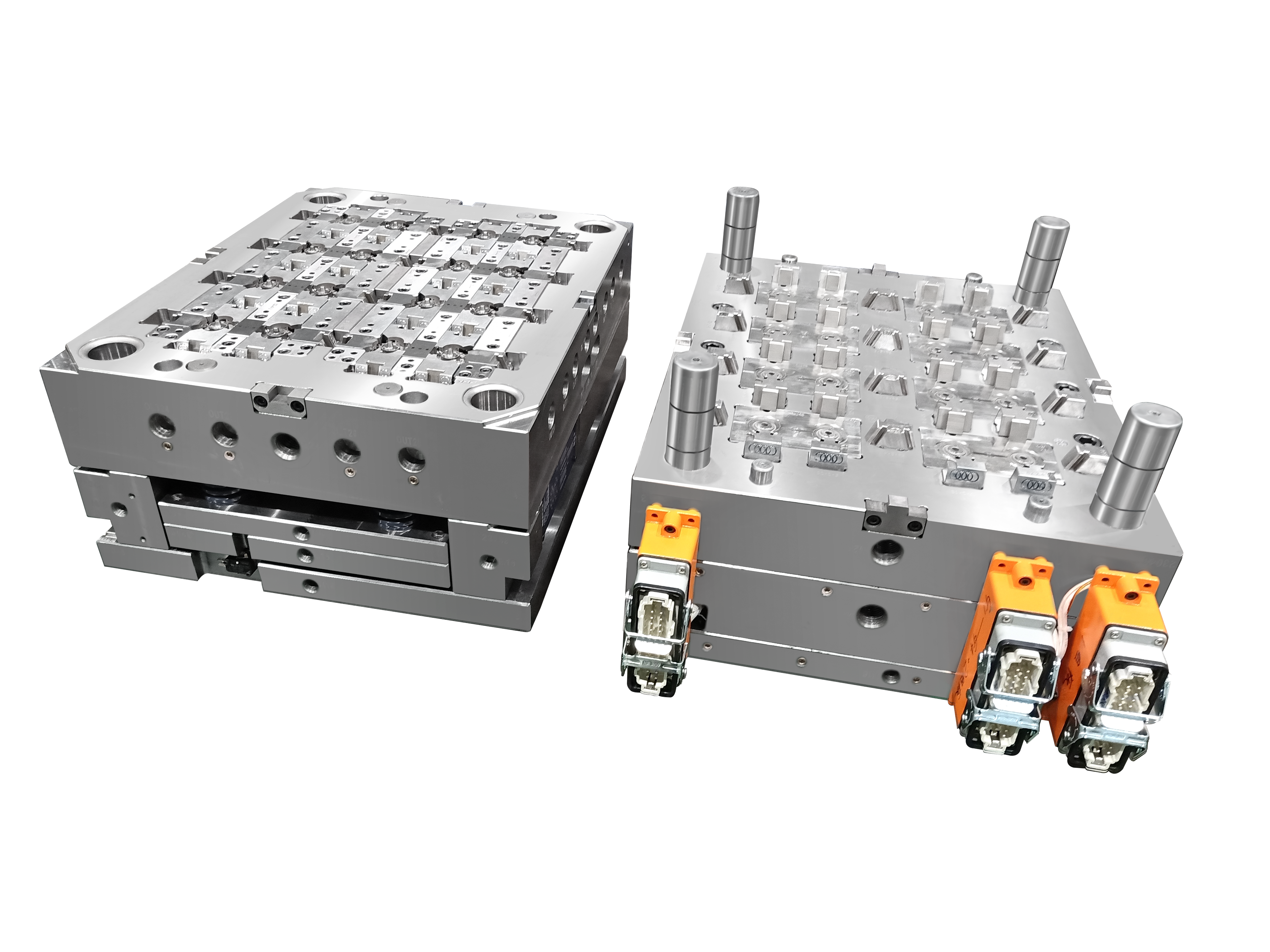

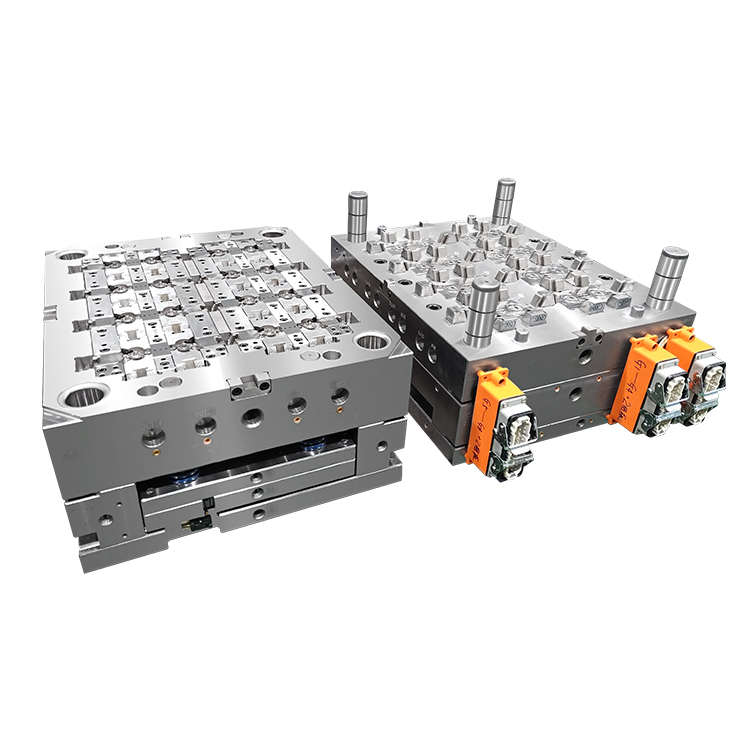

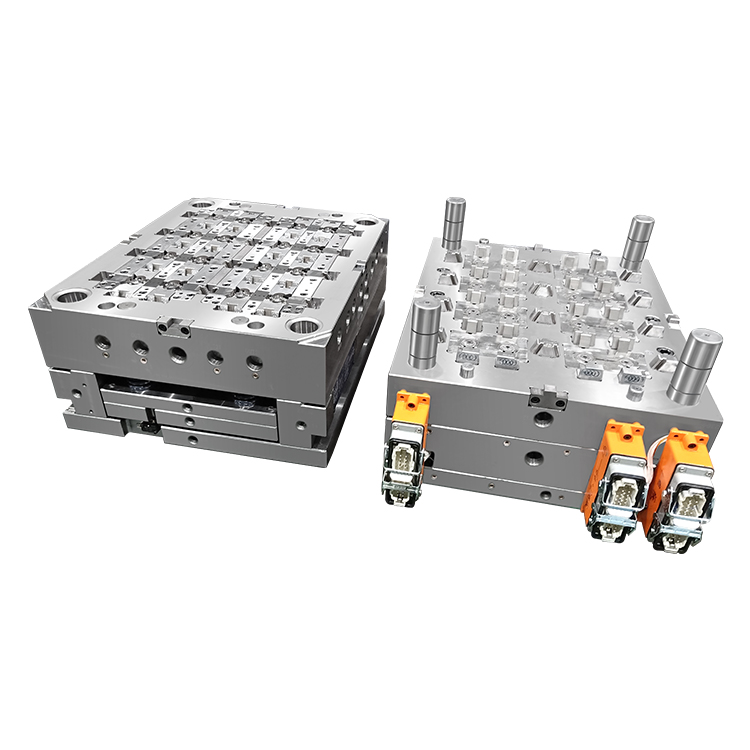

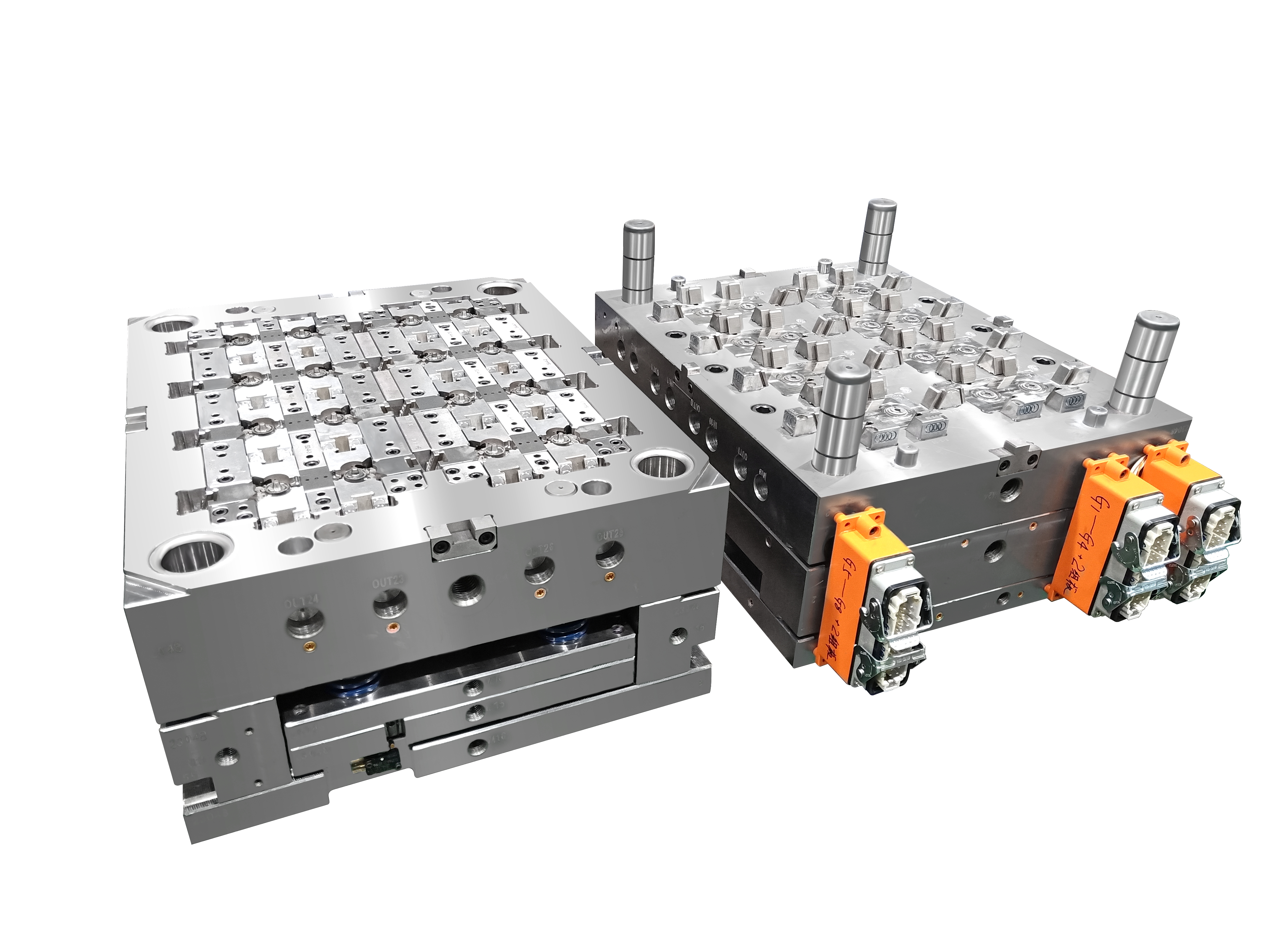

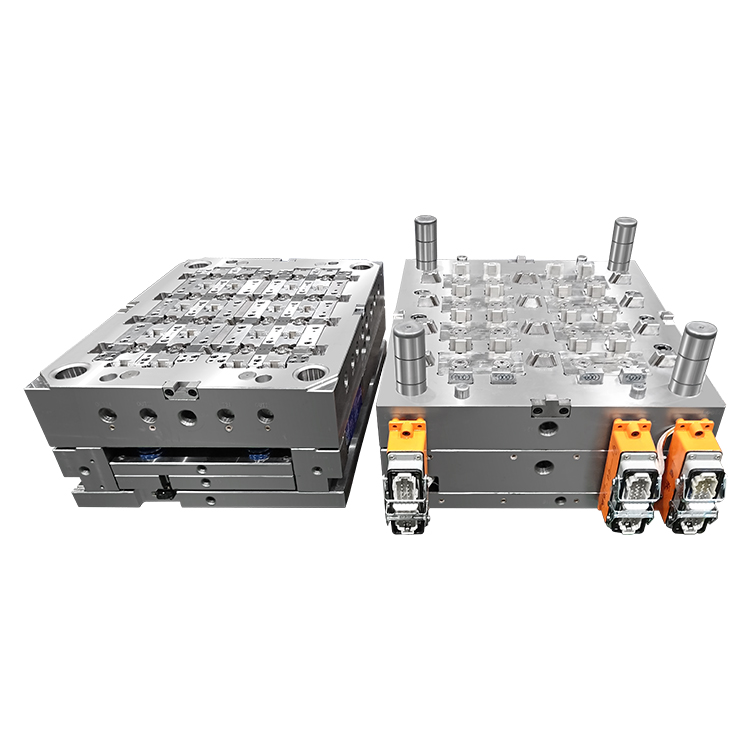

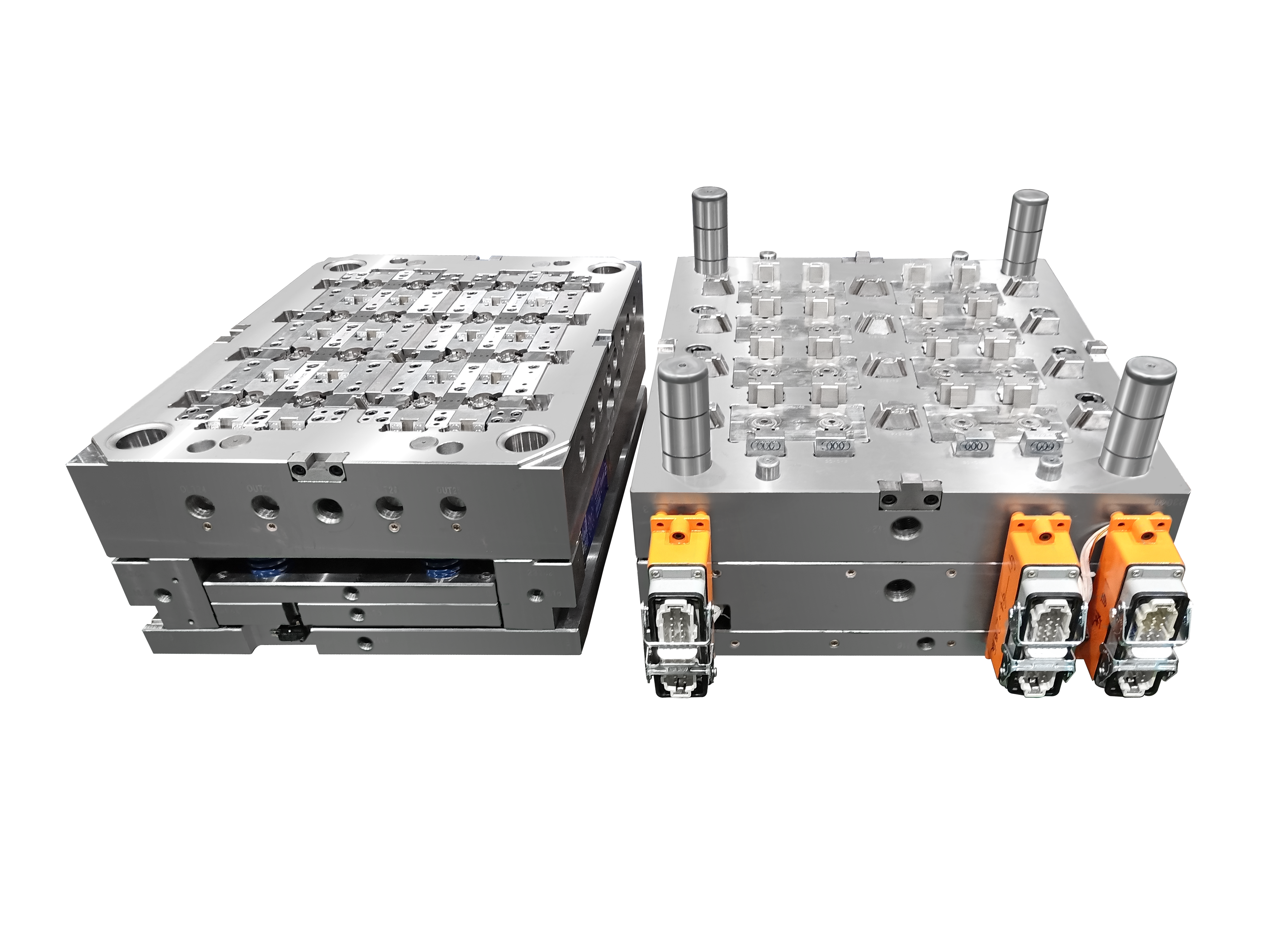

Эта высокоэффективная литьевая форма с 16 гнездами специально создана для массового производства прецизионных кольцевых деталей из ПК (поликарбоната) со встроенными боковыми фиксирующими конструкциями с защелками. Разработанное для решения распространенных проблем, связанных с дисбалансом нескольких полостей, косметической обработкой поверхности и устранением подрезов, это решение для пресс-форм обеспечивает исключительную стабильность деталей, эффективность цикла и долговечность эксплуатации для требовательных применений в автомобилестроении, электронике и потребительских товарах.
| Характеристики | /преимущества |
|---|---|
| Многополостная архитектура | 16 полостей с естественно сбалансированной системой направляющих H-типа. Обеспечивает одинаковые пути течения расплава и распределение давления по всем полостям, сводя к минимуму коробление и отклонения размеров (допуск в пределах ±0,02 мм). |
| Стратегия частичной полировки | Отделка поверхности для конкретных зон: глянцевый SPI A1 (Ra 12–25 нм) на косметических участках для обеспечения превосходной оптической прозрачности при сохранении контролируемого Ra 0,4–0,8 мкм на выбранных критических для текучести поверхностях для оптимизации подвижности расплава ПК и снижения давления впрыска. |
| Боковая система позиционирования Snap-Fit | Прочный механизм ползуна (с боковым вытягиванием сердечника), приводимый в движение прецизионными угловыми штифтами. Надежно освобождает внутренние/внешние поднутрения элементов защелкивания без следов сопротивления, обеспечивая надежную и последовательную сборку детали при последующих операциях. |
| Усовершенствованная сеть охлаждения | Конформные каналы охлаждения проложены независимо для каждой группы полостей, обеспечивая равномерное распределение температуры (ΔT ≤ 3°C). Сокращает время цикла на 15–20 %, устраняя при этом вмятины и внутренние напряжения. |
| Высокопроизводительная инструментальная сталь | Изготовлены из импортной стали премиум-класса S136/H13 с противоизносным покрытием PVD/DLC. Обеспечивает исключительную коррозионную стойкость, износостойкость и срок службы, превышающий 2 миллиона ударов для материалов ПК. |
Разработано для специальной реологии PC.
PC известен своей высокой вязкостью и чувствительностью к скорости сдвига. Наша пресс-форма включает в себя моделирование потока с помощью компьютерного проектирования (CAE) для оптимизации расположения литников (точечных или краевых литников) и диаметров направляющих, предотвращая колебания потока, следы поджогов и дефекты струйной обработки, типичные для тонкостенных кольцевых геометрических форм.
Удаление подрезов без дефектов
Боковые области защелкивания часто являются самым слабым местом во время распалубки. Наша запатентованная конструкция слайдера оснащена механизмом выталкивания под углом, который обеспечивает плавную последовательность высвобождения без трения, защищая тонкие установочные ребра от перелома или деформации даже после сотен тысяч циклов.
Локализованная полировка для функционального и эстетического совершенства.
Вместо применения однородной зеркальной отделки (которая фактически может затруднить поток ПК) наша стратегия двойной полировки улучшает как формуемость, так и эстетику. Результат: глянцевое наружное кольцо с кристально чистой прозрачностью в сочетании с функциональной матовой отделкой в точках контакта с защелками для улучшения сцепления и износостойкости.
Интеллектуальное обслуживание и взаимозаменяемость
Все стержневые штифты и вставки для полостей являются модульными и взаимозаменяемыми, что позволяет быстро ремонтировать или заменять без демонтажа всего основания пресс-формы, что значительно сокращает время простоя и затраты на техническое обслуживание.
| Значение | параметра |
|---|---|
| Тип пресс-формы | 16-местный, холодный/горячий канал (настраиваемый) |
| Совместимость материалов | ПК, ПК/АБС и другие инженерные термопласты |
| Стандарт основания пресс-формы | ЛКМ/ХАСКО/ДМЕ (или кастомный) |
| Поверхностная обработка | Частичная зеркальная полировка + антипригарное покрытие. |
| Система выброса | Комбинированные выталкиватели + ползунковые подъемники |
| Макс. Требуемая сила зажима | 180–250Т (в зависимости от площади проекции детали) |
| Время цикла | Оптимизировано до ≤ 18–22 секунд (в зависимости от толщины детали). |
| Гарантия | 1 год или 1 миллион уколов (в зависимости от того, что наступит раньше) |
Эта форма идеально подходит для изготовления прецизионных кольцевых деталей с функциями боковой фиксации, таких как:
Автомобильные внутренние/наружные сенсорные кольца
Корпуса электронных носимых устройств
Соединительные кольца медицинского оборудования
Поворотные циферблаты и безели для бытовой техники
Собственные возможности CAE: полный анализ Moldflow для проверки заполнения, упаковки и охлаждения перед резкой стали.
Прецизионная обработка: 5-осевой станок с ЧПУ, проволочная электроэрозионная обработка и высокоскоростное фрезерование для обеспечения микронных допусков.
Строгий контроль качества: каждая полость индивидуально проверяется с помощью КИМ и оптических компараторов, чтобы гарантировать соответствие характеристик каждой полости.
Глобальный опыт экспорта: Соответствует стандартам ЕС RoHS, REACH и FDA США для регулируемых отраслей.
Готовы расширить производство кольцевых деталей с помощью надежного решения для формования с большими полостями?
Свяжитесь с нашей командой инженеров и сообщите свой файл 3D CAD и спецификации материалов, и мы предоставим полный отчет DFM (Проектирование для технологичности) и оптимизируем затраты в течение 48 часов.
